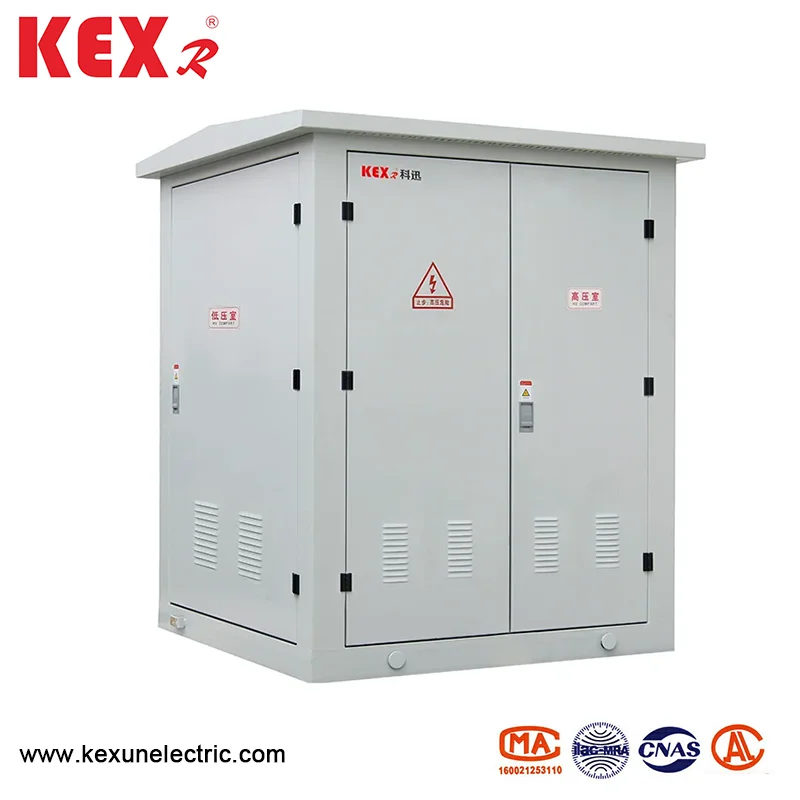

Miniatiūrinė Europos dėžutės tipo pastotė

◆ Bendra struktūra

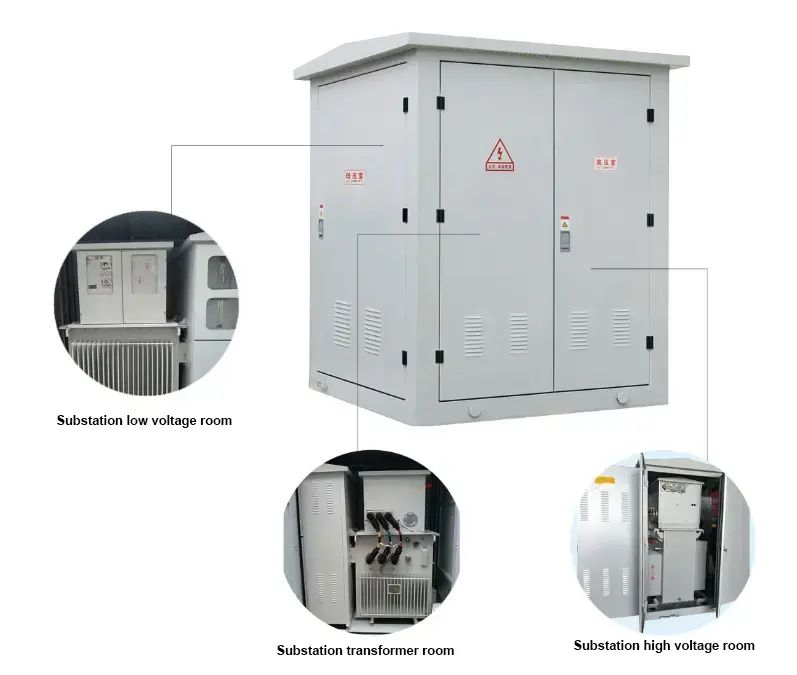

1. YB □ -12 miniatiūrinė Europos dėžutės tipo pastotė daugiausia padalinta į tris dalis: aukštos įtampos jungiklio kambarį, transformatoriaus kambarį ir žemos įtampos jungiklio kambarį, kurį galima gabenti atskirai.

2. Produktas priima unikalų didelio ciklo šilumos išsklaidymo dizainą, kad užtikrintų produkto temperatūros pakilimo lygį, o atskiras sandarinimas tarp kambarių nesudarys šilumos mainų tarp kambarių.

3. Produkto apvalkalas pagamintas iš aukštos kokybės nerūdijančio plieno plokštės. Visose plieninės plokštelės struktūros dalyse buvo gydomas specialus anti-korozijos apdorojimas, o nerūdijančio plieno plokštės struktūra turi stiprų atsparumą korozijai ir gerą mechaninį stiprumą.

4. Produktą galima tiesiogiai sumontuoti patalpose be papildomo pastato pamatų, o tai taupo sąnaudas ir vietą ir jį patogu įdiegti.

◆ Aukštos įtampos kamera

SF6 dujomis užpildytos skirstomieji įrenginiai, kuriuos nepriklausomai sukūrė mūsų įmonė, yra pritaikyta aukštai įtampai, o visi skirstomieji įrenginiai ir autobusai yra uždaromi uždaroje nerūdijančio plieno dėžutėje, kurioje nėra jokio neapsaugoto kėbulo. Saugus veikimas ir didelis patikimumas; Visiškai modulinis dizainas, visi moduliai gali realizuoti šoninio išleidimo angos ir viršutinės plėtros ryšio režimą pagal energijos suvartojimo reikalavimus ir kuo labiau patenkinti maitinimo šaltinio schemos poreikius.

◆ Žemos įtampos kamera

Mažos įtampos šoninės įleidimo ir išleidimo angos linijos yra pagamintos iš naujų suformuotų dėklų grandinių pertraukiklių, kurių dydis yra mažas, be lanko ir lengvai pakeistos. Daugiafunkcinis intelektualusis apsaugos valdiklis ir naujas integruotas reaktyviosios galios kompensavimo įtaisas.

◆ Transformatoriaus kamera

Transformatorius yra visiškai izoliuotas epoksidine derva, o izoliacijos ir šilumos atsparumo lygis yra F, o transformatorius neturi degimo palaikančių medžiagų ir negamina jokių dujų ar kitų tarpinių produktų, kurie neveikia aplinkoje veikimo metu, todėl jos turi gero liepsnos atsilikimo, aplinkos apsaugos ir energijos taupymo savybes.

◆ Vidinė nuoroda

Įtampos transformatoriaus ir kietus kietus jungiklius sujungia tvirti įmonės izoliuoti kabelių priedai, kurie yra visiškai izoliuoti ir saugūs bei patikimi

● Funkcija ir charakteristikos

Miniatiūrizuotos Europos dėžutės pastotės aukštos įtampos kamerą sudaro aukštos įtampos apkrovos jungiklis, aukštos įtampos saugiklis ir žaibas, kuris gali sustabdyti energijos perdavimą ir tuo pačiu metu turi perkrovos ir trumposios grandinės apsaugą. Žemos įtampos kamerą sudaro žemos įtampos oro jungiklis, srovės transformatorius, ampermetras ir voltmetras. Miniatiūrinė Europos dėžutės pastotė naudojasi pirmaujančia apdorojimo technologija ir turi gerą atsparumą korozijai ir atsparumo dilimams. Jo pranašumai yra lankstus derinys, patogus transportavimas, montavimas ir konstrukcija, mažos išlaidos, nėra taršos ir saugaus bei patikimo veikimo. Tuo pačiu metu miniatiūrinė Europos dėžutės pastotė yra aukšto lygio automatizavimo įrenginys ir jis yra suprojektuotas protingai, kuris gali visiškai apsaugoti visas dalis ir patenkinti be priežiūros poreikius. Paprastai tariant, miniatiūrinė Europos dėžutės pastotė yra dėžutės transformatoriaus tipas, kuris taupo investicijas ir gauna greičiausią efektą.

● Aukštos įtampos kamera

Aukštos įtampos kamerą paprastai apsaugo apkrovos jungiklio ir saugiklio derinys. Po vieno saugiklio fazės susprogdinta trifazių jungčių kelionės. Apkrovos jungikliai yra suslėgto oro tipo, vakuuminio tipo, sieros heksafluorido tipo ir kt., Kurie gali paskirstyti veikimo mechanizmą ir realizuoti automatinį atnaujinimą; Saugiklis yra aukštos įtampos srovės ribojantis saugiklis su puolėju, kuris turi patikimą veiksmą ir didelę lūžio galią. Pagrindinius techninius parametrus skaitykite žemiau esančioje lentelėje. Transformatoriams, viršijantiems 800 kVV, vakuuminių grandinių pertraukiklius, tokius kaip ZN12, Zn28 ir VS1, galima pasirinkti apsaugai.

● Žemos įtampos kamera

Pagrindinė žemos įtampos kameros jungiklio pusė priima universalų ar intelektualų grandinės pertraukiklį, kuris gali selektyviai apsaugoti grandinę; Išlaidos jungiklis priima naujo tipo plastikinį apvalkalo jungiklį, kurio dydis yra nedidelis ir trumpas, iki 30 grandinių; Yra kontaktorių ir bekontakčių perjungimo režimų, iš kurių vartotojai gali pasirinkti.

● Transformatorius

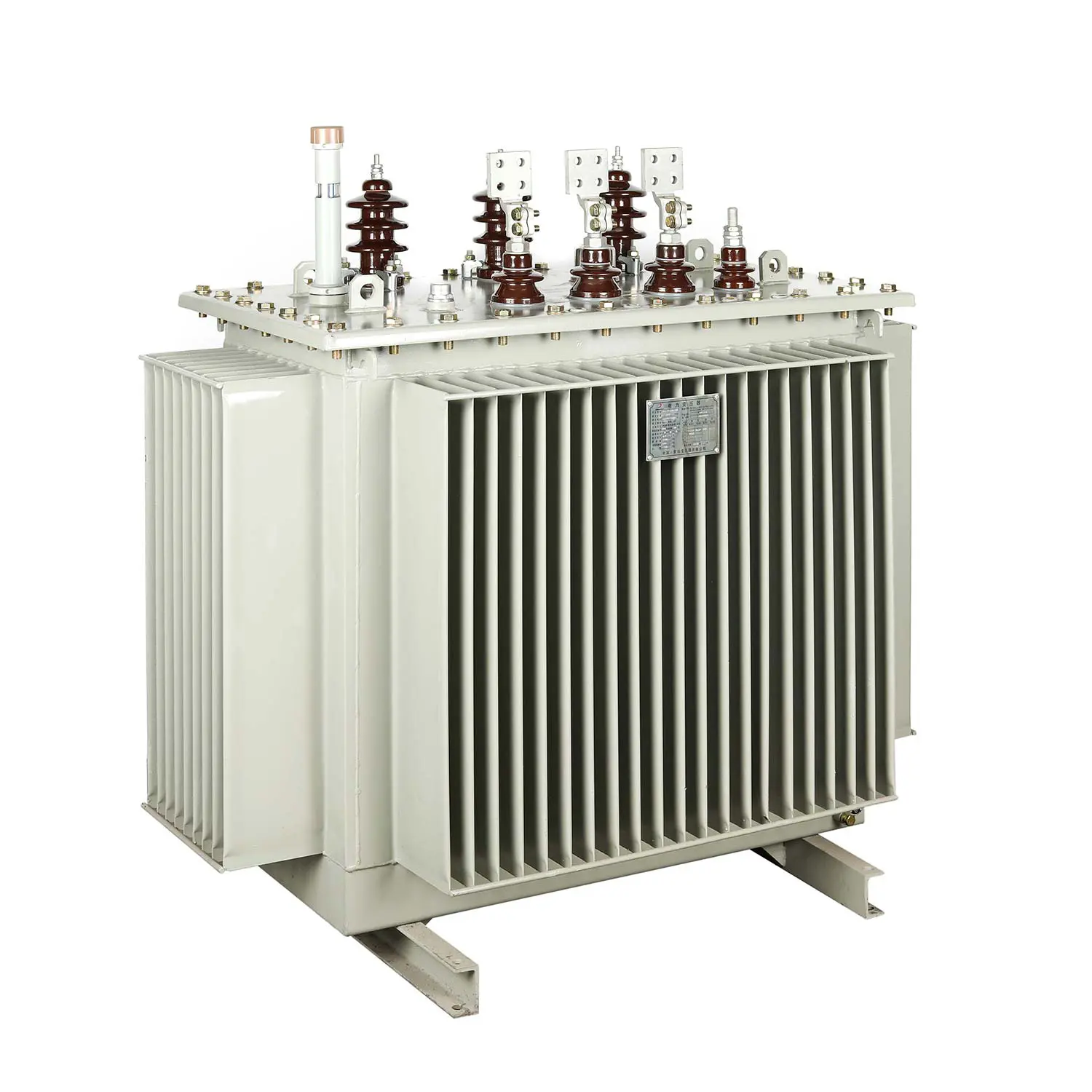

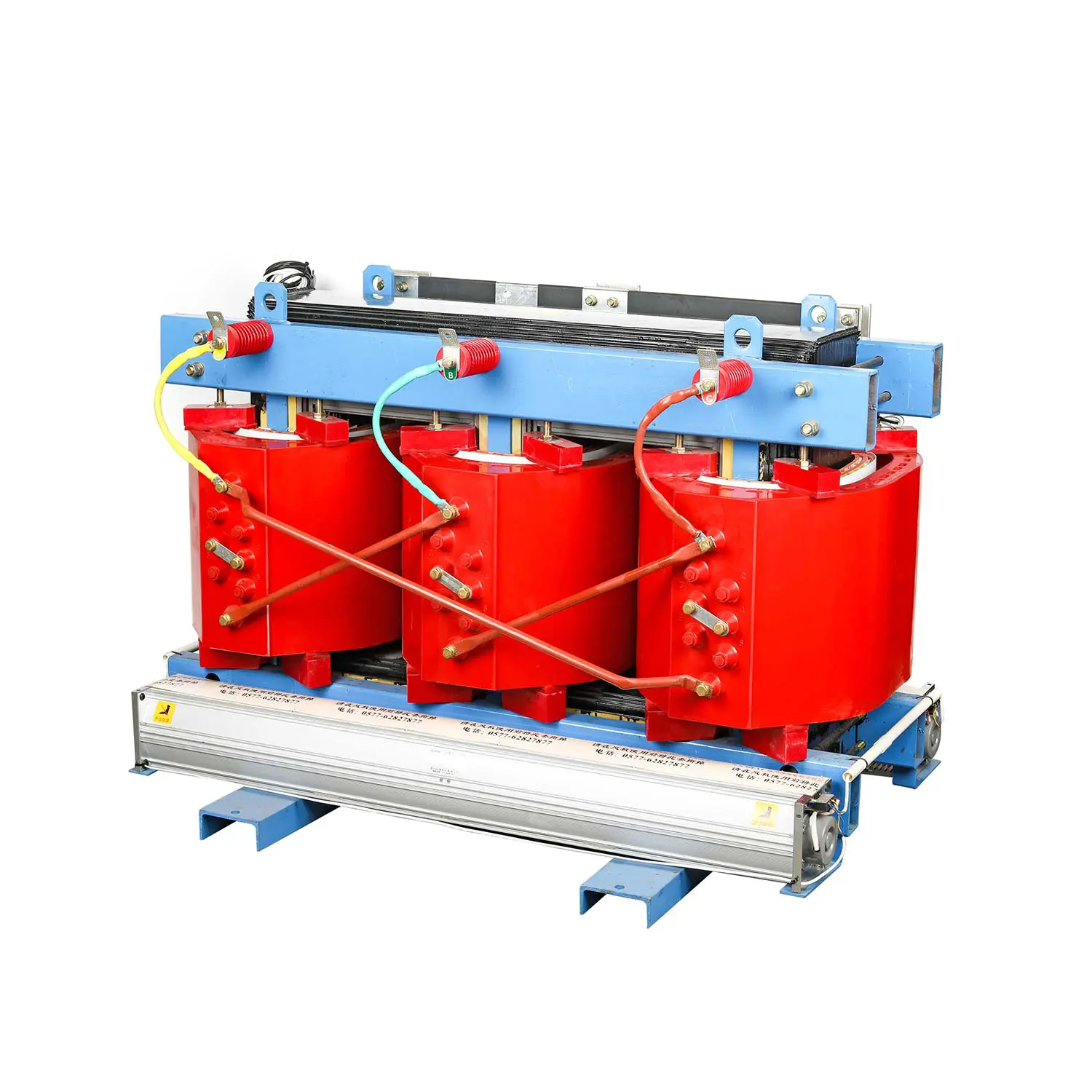

YB □ -12 Miniatiūrinė Europos dėžutės tipo pastotė Pasirinkite mažų nuostolių, alyvos panaikintų, visiškai užklijuotų S9, S10 ir S11 serijos transformatorių arba pasirinkti dervos izoliuotą arba Nomex popierių izoliuotą aplinkosaugos sauso tipo transformatorių, o apačioje yra troleinas, kad būtų galima palengvinti transformatoriaus įėjimą ir išėjimą.

● Našumo parametrų lentelės

◆ Techniniai apkrovos jungiklio parametrai

◆ Aukštos įtampos saugiklio techniniai parametrai

◆ Techniniai žemos įtampos grandinės pertraukiklio parametrai

● Aplinkos naudojimo sąlygos

◆ Aukštis: miniatiūrinė Europos dėžutės tipo pastotė turėtų būti naudojama per 4000 m

◆ Temperatūra: -25 ~ 40 ℃

◆ Santykinė drėgmė: dienos vidurkis yra ne didesnis kaip 95%, o mėnesinis vidurkis yra ne didesnis kaip 90%;

◆ Montavimo vieta: nėra gaisro, sprogimo pavojus, laidžios dulkės, cheminės korozinės dujos ir smurtinė vibracija. Jei aukščiau nurodytos sąlygos yra viršytos, vartotojai gali pasitarti su mūsų įmone.

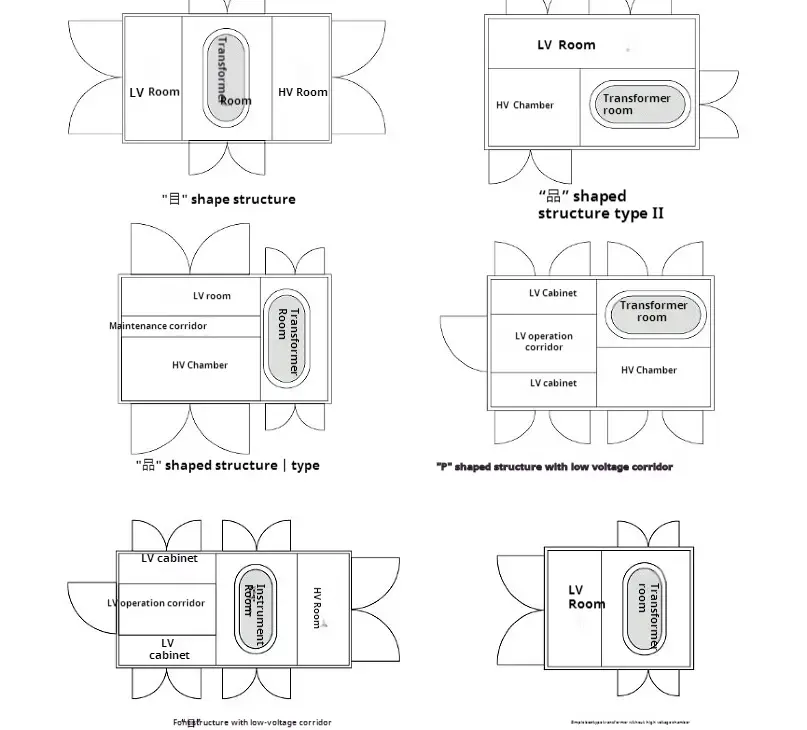

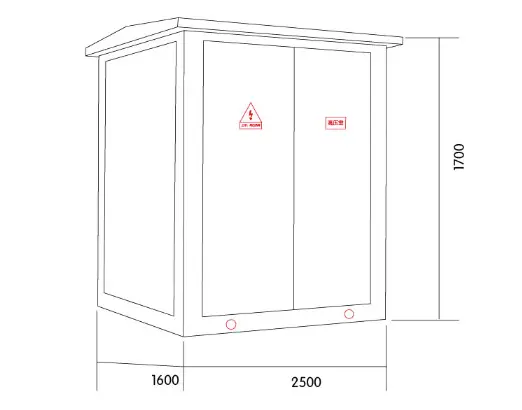

● Išdėstymo matmenų schema

● Kodėl verta rinktis KEXR?

◆ Produkto pranašumai: Mūsų miniatiūrinė Europos dėžutės tipo pastotė turi daug patentų ir perdavė įvairius sertifikatus (ISO9001,3C ir kt.).

◆ Kainos pranašumai ： Kliento požiūriu Kexr mano, kad mažas pelnas, tačiau greita apyvarta gali priversti įmones išgyventi ilgesnį laiką. Todėl KEXR produkto kaina yra mažesnė už pramonės vidurkį ir mes priimame žingsnis po žingsnio kainų sąrašą, o daugiau pirkinių atneš daugiau nuolaidų.

◆ Kokybės užtikrinimo pranašumai: daugumai KEXR produktų teikiame 12–24 mėnesių garantiją, viršijančią daugumą mūsų bendraamžių.

◆ Unikali pritaikymo schema: Atsižvelgiant į individualius klientų poreikius, mes galime gaminti pritaikytus produktus, kad atitiktume skirtingus naudojimo scenarijus.
