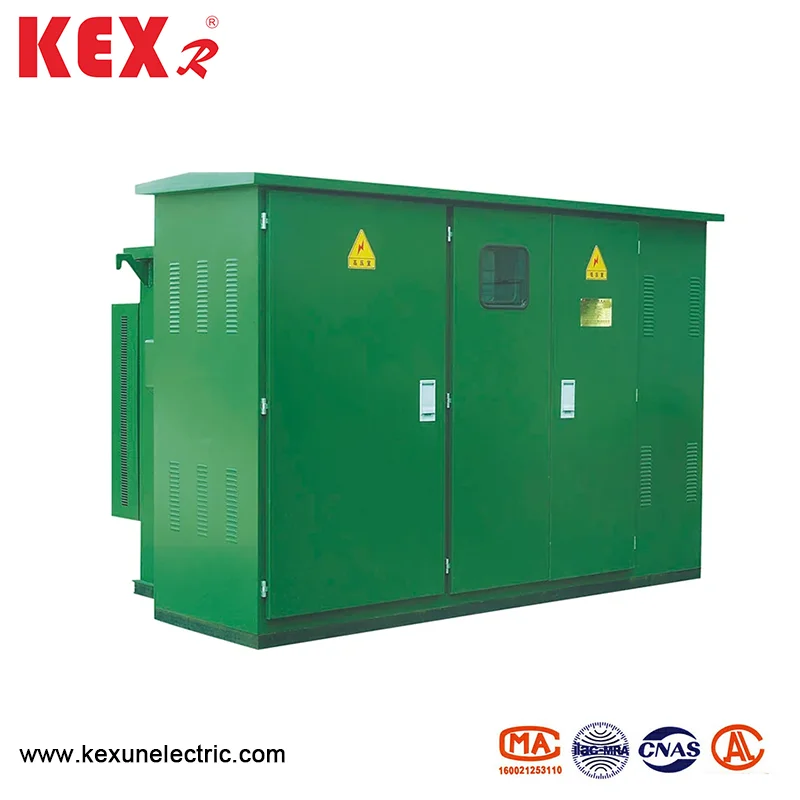

Iš anksto įdiegtas „American Box“ transformatorius

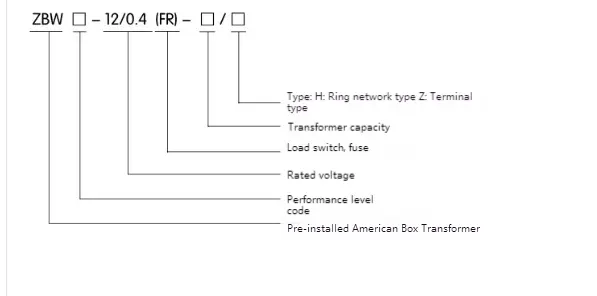

Modelis ir prasmė

● Aplinkos naudojimo sąlygos

◆ Aplinkos temperatūra: Iš anksto įdiegtas Amerikos dėžutės transformatorius turėtų būti naudojamas aplinkoje nuo –30 ~ 40 ℃

◆ Aukštis: žemiau 4000 m

◆ Vėjo greitis: mažesnis nei 34m/s

◆ Drėgmė: Vidutinė dienos santykinė drėgmė yra ne didesnė kaip 95%; Mėnesinė santykinė drėgmės vertė yra ne didesnė kaip 95%

A

◆ Įdiegimo polinkis: 3 °

◆ Montavimo aplinka: Aplinkinis oras nėra akivaizdžiai užterštas dėl korozinių ir degių dujų, o montavimo vietoje nėra smurtinės vibracijos.

Pastaba: Užsisakydami iš anksto įdiegtą „American Box Transformer“ už aukščiau nurodytų sąlygų, galite derėtis su mūsų įmone.

● Techninės parametrų lentelė

◆ Transformatorius

◆ Apkrovos jungiklis

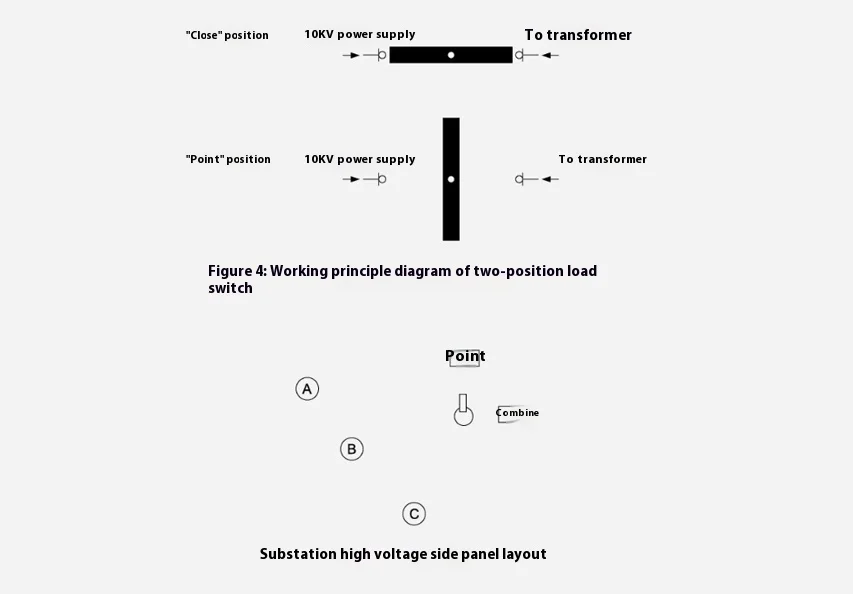

Iš anksto įdiegto amerikietiško dėžutės transformatoriaus apkrovos jungiklis yra alyvos įjungtas, trifazių jungiklių jungiklis ir spyruoklė eksploatavimo mechanizmas; Jis gali būti atidarytas ir uždarytas su apkrova, o jo atidarymo ir uždarymo greitis neturi nieko bendra su operacine jėga. Tipai yra dviejų stočių, keturių stočių T tipo ir keturių stočių V tipo.

◆ Atsarginės apsaugos saugiklis

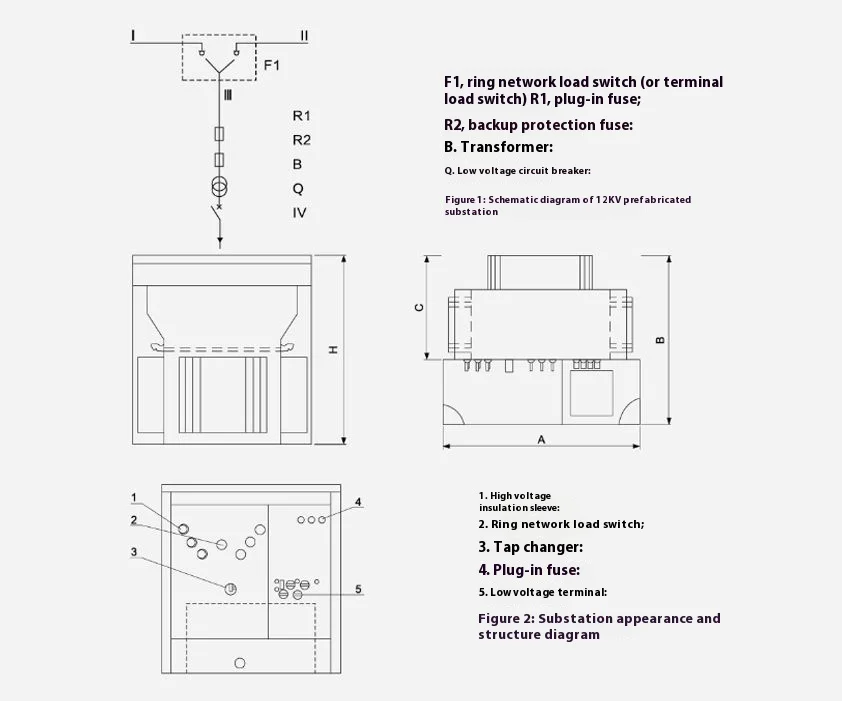

Iš anksto įdiegto „American Box“ transformatoriaus saugiklis yra sujungtas nuosekliai su „Transformer“ šakos papildinio saugikliu (žr. R1 ir R2 2 paveiksle), kad sudarytų viso diapazono apsaugos saugiklį. Jis pučia tik tada, kai transformatoriaus viduje yra trumpo jungimo gedimas, taigi pūtimo tikimybė yra labai maža. Jis sumontuotas viršutiniame naftos rezervuare, o alyvos baką reikia atidaryti, jei reikia atnaujinti.

◆ Prijunkite saugiklį

1. Iš anksto įdiegto amerikietiško dėžutės transformatoriaus saugiklio šerdis turi dvi temperatūros ir srovės charakteristikas, tai yra, perkrova įvyksta apkrovos gale, arba jis ištirpsta, kai temperatūra yra per aukšta. Papildinio saugiklio ir atsarginės apsaugos saugiklis yra naudojamas nuosekliai, kurie gali apsaugoti visą diapazoną nuo kelių amperų iki kelių tūkstančių amperų, ​​o maksimali lūžio srovė yra 50kA.

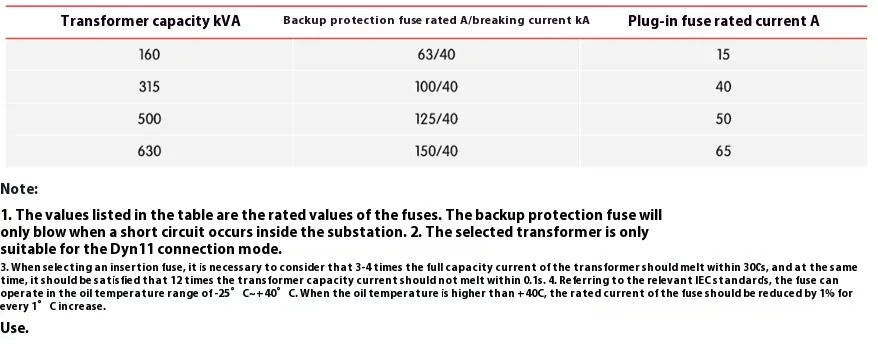

2.Maktuojant atsarginio saugiklio ir papildinio saugiklio suderinimą turės tiesioginę įtaką viso transformatoriaus našumui. Norėdami sužinoti apie 10 kV iš anksto įdiegto „American Box“ transformatoriaus dalį, skaitykite šioje lentelėje, kurioje pateikiamos saugiklių pasirinkimo gairių dalis.

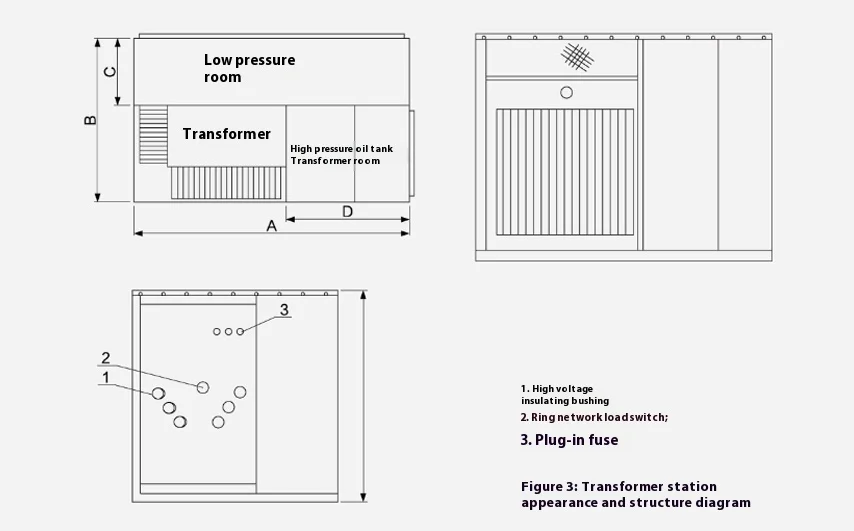

3.PluG-in Fuse yra elementas, galintis pakeisti saugiklio branduolį išorėje. Pakeisdami pirmiausia ištraukite viršutinio degalų bako slėgio mažinimo vožtuvo traukimą, kad būtų subalansuotas slėgis degalų bako viduje ir išorėje. Siekiant užtikrinti operatorių ir įrangos saugumą, papildinių saugikliai turėtų būti prijungti ir atjungti, kai nėra apkrovos. Todėl pirmiausia reikia išjungti žemos įtampos jungiklį, kad būtų išjungta visa apkrova žemos įtampos pusėje. Tada su operacine rankena turi būti atsukta saugiklio sėdynės rankena, o po to pasukta maždaug 90 laipsnių kampu, kad būtų pašalintas sukibimas tarp tarpiklio ir išorinės sienos. Saugiklio lydalas turėtų būti traukiamas įstrižai aukštyn 70–80 mm, ir jis turėtų išlikti kelias sekundes. Nusausus šiek tiek aliejaus ant lydalo, lydalas turėtų būti ištrauktas, kad būtų išvengta alyvos lašelių iš kitų komponentų, esančių už degalų rezervuaro ribų. Išvalykite lydalo paviršių švariu medvilniniu audiniu, tada pakeiskite šerdį. Pakeisdami būtinai atkreipkite dėmesį į parametrus, nurodytus išlydytoje šerdyje, ir skirtingų parametrų negalima pakeisti. Pakaitinius veiksmus žiūrėkite 3 priede. Įdėkite išlydytą šerdį po pakeitimo į saugiklio atramą, o kai išlydytos šerdies rankena yra pasukta į fiksavimo padėtį, įsitikinkite, kad nerūdijančio plieno poveržlė yra arti saugiklio atramos, o rankena užrišta viršininkui, kad būtų užtikrinta, jog pastotė yra visiškai uždaryta ir be drėgmės. Tada žemos įtampos jungiklis vėl uždaromas, o šiuo metu gali būti atnaujintas maitinimo šaltinis.

4. Kadangi iš anksto įdiegtas „American Box“ transformatorius yra trifazė sistema, nesvarbu, ar tai yra atsarginės apsaugos saugiklis, ar papildinio saugiklis, kai vienos fazės lydymosi lydymasis ištirpsta, paprastai reikia pakeisti trifazį lydalą, nebent būtų galima nustatyti, kad tik vienos fazės lydymas praėjo gedimo srovę.
