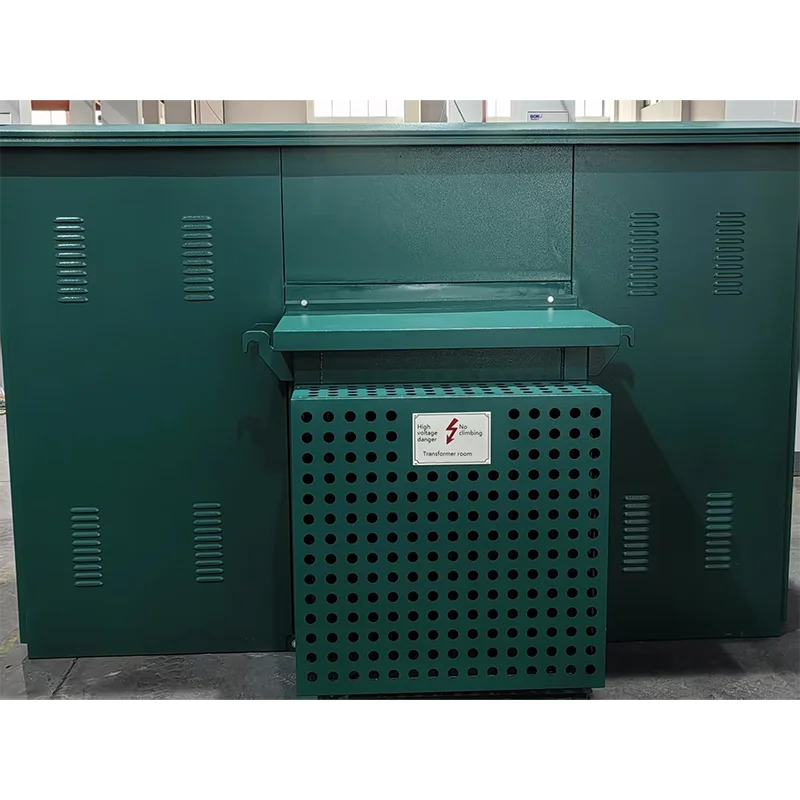

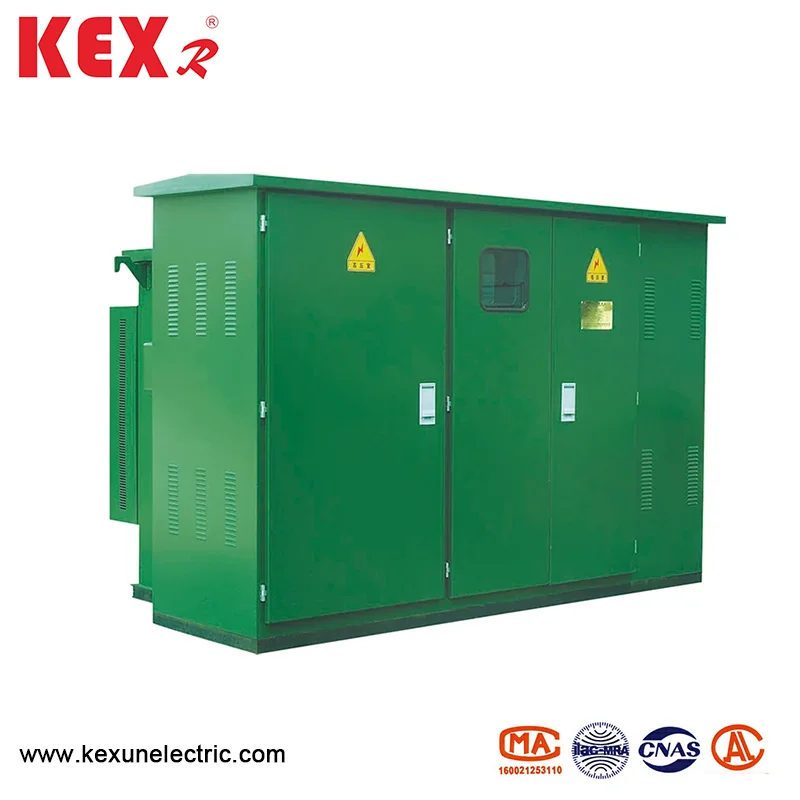

Iš anksto įdiegta Amerikos dėžutės tipo pastotė

● Produkto struktūros charakteristikos

◆ „ZBW-12“ iš anksto įdiegta Amerikos dėžutės tipo pastotė turi kompaktišką struktūrą ir mažą tūrį, kuris yra tik apie 1/3 ~ 1,5 iš vidaus Europos dėžutės transformatoriaus, turinčio tokią pačią talpą, taigi labai sumažėja grindų plotas.

◆ Pastotė priima visiškai uždarą ir visiškai izoliuotą struktūrą be izoliacijos atstumo ir patikimai apsaugo asmeninę saugumą.

◆ Aukštos įtampos laidai gali būti naudojami tiek žiedų tinklui, tiek terminalui, naudojant lankstų maitinimo būdą ir didelį patikimumą.

◆ Puikus transformatoriaus našumas: mažas nuostolis, žemas triukšmas ir žemos temperatūros kilimas; Stiprus perkrovos pajėgumas, atsparumas trumpam jungimui ir atsparumas smūgiams.



● Techninių parametrų lentelė

● saugiklis

Iš anksto įdiegtos amerikietiškos dėžutės tipo pastotės aukštos įtampos pusė yra apsauga nuo viso diapazono, atsižvelgiant į atsarginės apsaugos saugiklio ir papildinio saugiklį, kuris yra paprastas, iš principo, ekonomiškas ir patikimas; Atsarginės apsaugos saugiklis yra alyva pritvirtintas aukštos įtampos srovės apribojimų saugiklis, turintis didelę lūžio galią. Tik tada, kai transformatorius sugenda viduje, papildinio saugiklis yra aprūpintas dvigubai jautriu saugikliu, kuris gali užtikrinti dvigubą srovės ir temperatūros apsaugą. Po dvigubai jautraus saugiklio susprogdinimo, saugiklio šerdį galima lengvai pakeisti vietoje.

● Struktūros ir veikimo seka

1. išdėstymas

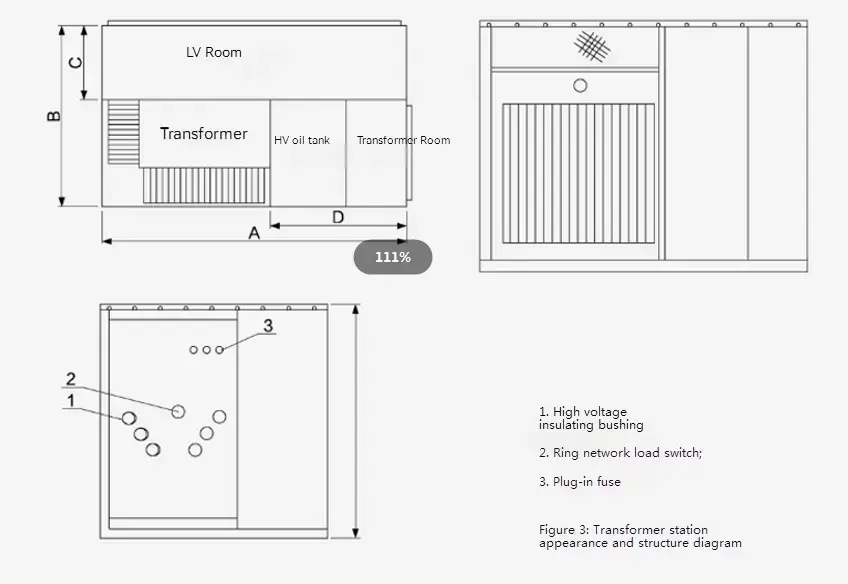

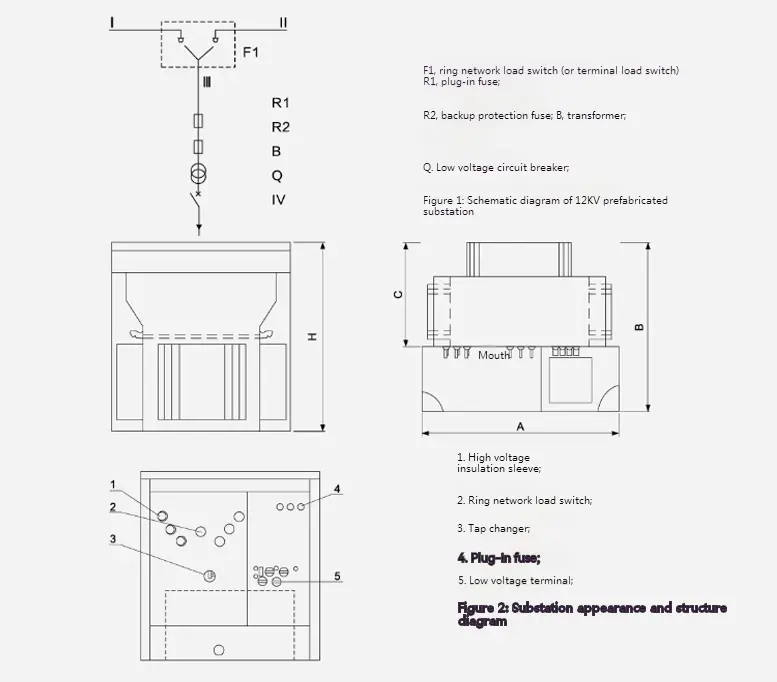

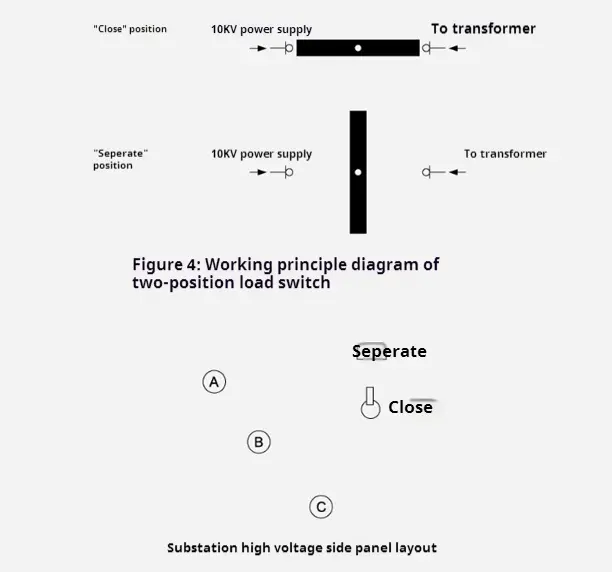

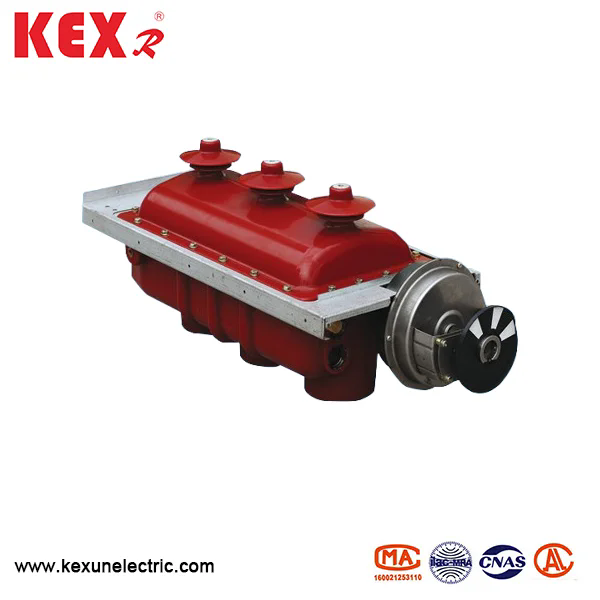

10 kV ZBW-12 iš anksto įdiegtos amerikietiškos dėžutės tipo pastotės formą ir struktūrą žr. 2 paveikslą ir 3 paveikslą. Alyvos bakas padalintas į dvi dalis: viršutinė dalis yra aukštos įtampos alyvos bakas, o apatinė dalis yra transformatoriaus alyvos bakas. Abi dalys yra tik elektra sujungtos, tačiau alyva užblokuota. Scheminė schema parodyta 1 paveiksle, kuriame „I“ ir „I“ linijos yra kilpų tinklo tiektuvai “,„ LL “šakos yra transformatoriaus šakos, o„ V “yra žemos įtampos išėjimas. Pastotė gali būti naudojama tiek žiedinių tinklo maitinimo šaltinio sistemoje, tiek terminalo sistemoje, o konversija yra labai patogi. Linijos ir „Lⅲ“ šakos tiekimas perjungiamas su žiedo tinklo apkrovos jungikliu. Tuo pačiu metu įeinantis aukštos įtampos transformatoriaus pusės gnybtas yra aprūpintas atsarginėmis apsaugos saugikliais ir papildinių saugikliais, kad apsaugotų šakos trumpojo jungimo gedimą ir perkrovos bei perkrovos apsaugą. Tuo pačiu metu taip pat galima įdiegti aukštos įtampos ekrano įrenginius ir žaibolaidžius. Žemos įtampos transformatoriaus galas išvedamas praėjęs per matuoklį ir žemos įtampos grandinės pertraukiklį.

Matmenys ir svoris

2. Transformatorius

KEXR iš anksto įdiegta Amerikos dėžutės tipo pastotė Priimkite naująją S9 ir S11 serijos trifazių aliejaus, užtvindytų transformatorių, turi mažo nekreipimo įkrovos, žemos temperatūros pakilimo, mažo triukšmo ir mažo aukščio pranašumus. Transformatoriaus praradimas be apkrovos ir apkrovos praradimas yra mažesni nei originalaus S9 transformatoriaus, šiuo metu pasiekiant pažengusį buitinį lygį. Transformatorius yra visiškai uždarytos struktūros, kuri efektyviai išskiria oro taršą ir izoliacijos skilimą, kurį sukelia drėgmė. Naftos rezervuaro viršuje paliekama 40–90 mm oro pagalve, kuri gali atlikti šilumos išsisklaidymo ir aušinimo vaidmenį kartu su alyvos bako apvalkalo gofrutais ir gali efektyviai sumažinti vidinį slėgį.

Matmenys ir svoris

3. Atsarginės apsaugos saugiklis

Jis yra sujungtas iš nuoseklų su „Transformer“ šakos papildinio saugikliu (žr. 2 paveikslą R1 ir R2), kad sudarytų viso diapazono apsaugos saugiklį. Tai pučia tik tada, kai pastotės viduje yra trumpo jungimo gedimas, todėl pūtimo tikimybė yra labai maža. Jis sumontuotas viršutiniame naftos rezervuare, o alyvos baką reikia atidaryti, jei reikia atnaujinti.

4. Papildinio saugiklis

◆ Jo lydymosi šerdis turi dvigubą jautrumą (temperatūrą ir srovę), tai yra, ji lydi, kai apkrovos pusė sugenda (perkrova arba per didelė temperatūra). Papildinio saugiklio ir atsarginės apsaugos saugiklis yra naudojamas nuosekliai, kurie gali apsaugoti visą diapazoną nuo mažos srovės (kelis kartus į didelę) iki didelės srovės (kelios dešimtys kiloamperų), o maksimali lūžio srovė yra 50ka.

◆ Protingas atsarginio saugiklio ir papildinio saugiklio suderinimas tiesiogiai veikia visos pastotės našumą. Iš anksto įdiegtoje „American Box“ tipo pastotėje skaitykite šią lentelę, kurioje pateikiamos saugiklio pasirinkimo gairių dalis. Pastaba: jis netinka kitoms pastotoms.

● Iš anksto įdiegtos amerikietiškos dėžutės tipo pastotės aprašymas
