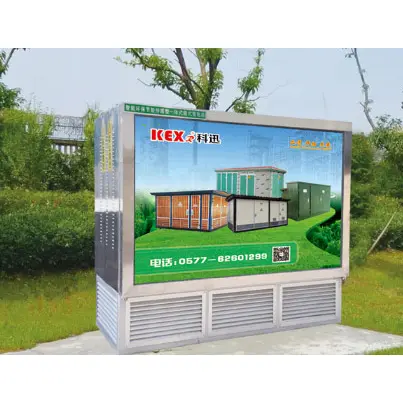

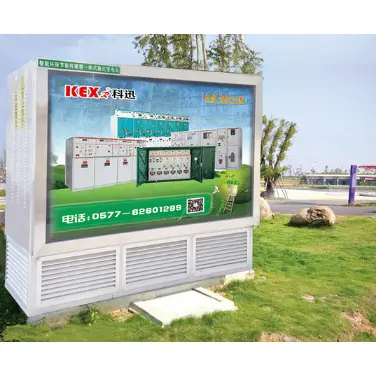

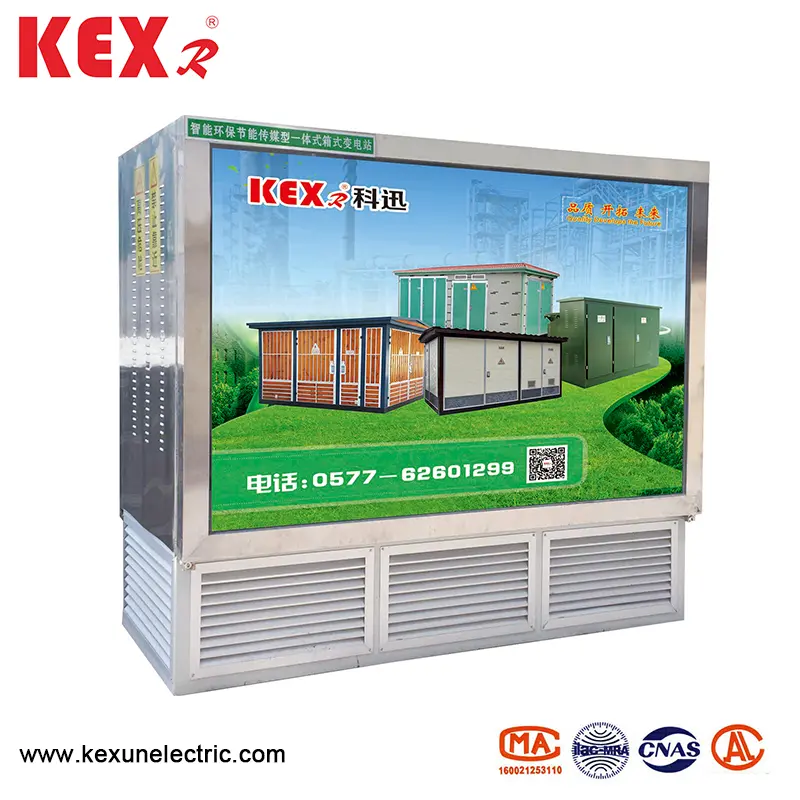

Peizažas palaidotas dėžutės transformatorius

„YBD-12“ kraštovaizdžio palaidotas dėžutės transformatorius yra savotiška kompaktiška galios transformacija ir paskirstymo įranga, kuri iš dalies arba visiškai palaidoja aukštos įtampos skirstomuosius įrenginius, transformatorius, žemos įtampos paskirstymo įtaisus ir kitą pagrindinę elektros įrangą po žeme. Tai sujungia tradicinio dėžutės tipo transformatoriaus funkcinius pranašumus su požeminio montavimo erdvės taupymo savybėmis ir yra plačiai naudojamas miesto paskirstymo tinkluose, kraštovaizdžio srityse, gyvenamosiose vietose ir kitose vietose, kuriose yra dideli reikalavimai gražiai aplinkai, triukšmo valdymui ir erdvės panaudojimui.

◆ Produkto komponentai

YBD-12 kraštovaizdžio palaidotą dėžutės transformatorių paprastai susideda iš šių dalių.

1. Požeminė dalis

▶ Palaidotas transformatorius: Paprastai naudojamas sausas transformatorius arba alyvos įjungtas transformatorius (reikalingas specialus sandarinimas ir vandeniui atspari dizainas).

▶ Aukštos įtampos blokas: įskaitant gaunamą aukštos įtampos spintelę, apkrovos jungiklį, saugiklį ir kt., O dalį dizaino priima visiškai izoliuotą ir visiškai uždarą struktūrą.

▶ Žemos įtampos blokas: įskaitant žemos įtampos paskirstymo spintelę, intelektualią stebėjimo sistemą ir kt., O kai kurie modeliai integruoja automatines apsaugos įrenginius.

2. žemės dalis

▶ Žemės energijos paskirstymo spintelė (pasirenkama): Kai kurie modeliai saugo žemos įtampos galios paskirstymo spintelę, kad būtų lengva valdyti ir prižiūrėti.

▶ Šulinio/ventiliacijos velenas: naudojamas įrangos priežiūrai, šilumos išsklaidymui ir prieigai prie kabelio.

▶ Kraštovaizdžio apvalkalas (neprivalomas): Jį galima pritaikyti kaip žalia dėžutė, meninis modeliavimas ir kt., Ir integruotas į aplinką.

◆ Pagrindinės charakteristikos

YBD-12 kraštovaizdžio palaidotas dėžutės transformatorius Pagrindinės charakteristikos yra šios

◆ Tipiški taikymo scenarijai

▶ Miesto viešoji erdvė: parkai, kvadratai, pėsčiųjų gatvės ir kitos kraštovaizdžio zonos.

▶ Gyvenamoji/komercinė zona: Išspręskite problemą, kurią tradicinis dėžutės transformatorius užima didelę plotą ir daro įtaką išvaizdai.

▶ Transporto įrenginiai: metro stotis, įkrovimo stotis, gatvių lempų paskirstymas ir kt.

▶ Laikinas energijos suvartojimas: statybvietės, parodos ir kitos progos, kurias reikia greitai dislokuoti.

◆ Reikia atkreipti dėmesį renkantis tipą

▶ Geologinės sąlygos: siekiant išvengti ploto, kur požeminio vandens lygis yra per aukštas arba dirvožemis yra minkštas, reikalingas vandeniui atsparaus įvertinimas.

▶ Transformatoriaus talpa: kraštovaizdžio palaidotos dėžutės transformatoriaus talpa, paprastai tinkama 50 kVA ~ 1600 kVA, ir šilumos išsklaidymas turėtų būti sustiprintas didelei talpai.

▶ Priežiūros patogumas: Prieiga prie techninės priežiūros ir kėlimo vieta turėtų būti rezervuota projektavimo metu.

◆ Palyginti su tradiciniu dėžutės transformatoriumi

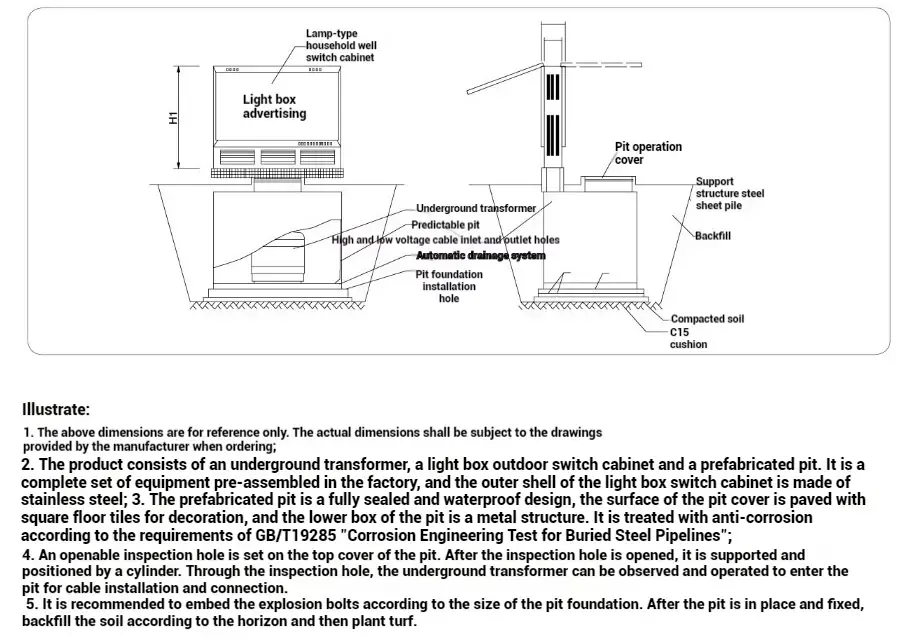

● Diegimo ir matmenų brėžinys

Apskritai, kraštovaizdžio palaidotos dėžutės transformatorius yra intensyvus, intelektualus ir aplinkai palankus paskirstymo sprendimas, kuris ypač tinka puikių miesto statybų ir ekologiškų bei mažai anglies dioksido į aplinkai ir mažai plėtros poreikiui. Pagrindinis jo pranašumas yra taupymas erdvėje, estetikos gerinimas ir triukšmo mažinimas, tačiau jį reikia išsamiai pasirinkti atsižvelgiant į geologines sąlygas, eksploatavimo ir priežiūros reikalavimus bei išlaidas. Ateityje plėtojant išmaniuosius miestus, palaidota dėžutės pastotė taps vienu iš svarbių pasirinkimų, kaip atnaujinti platinimo tinklą.
