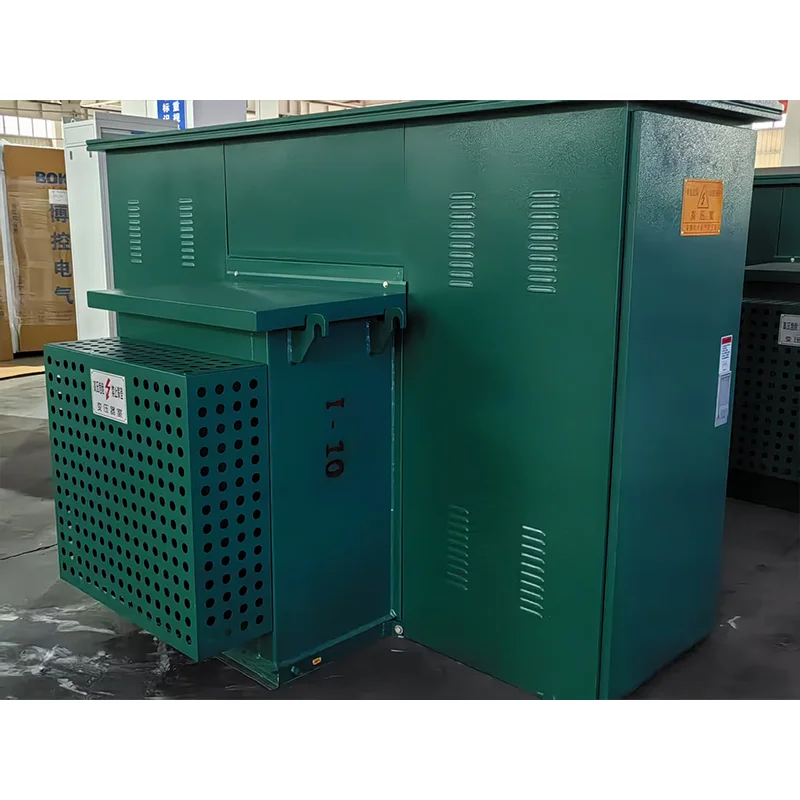

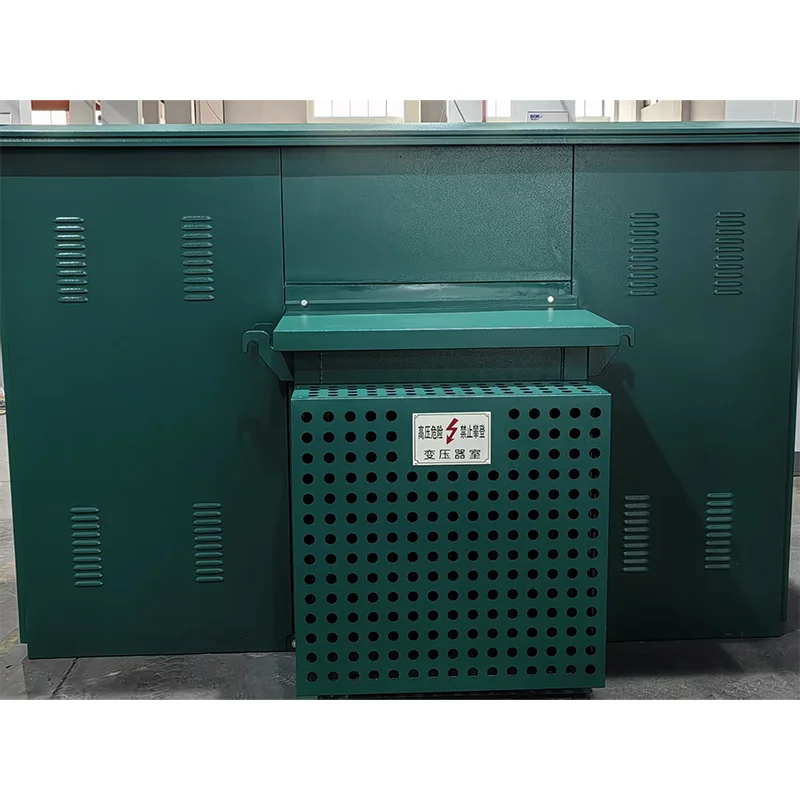

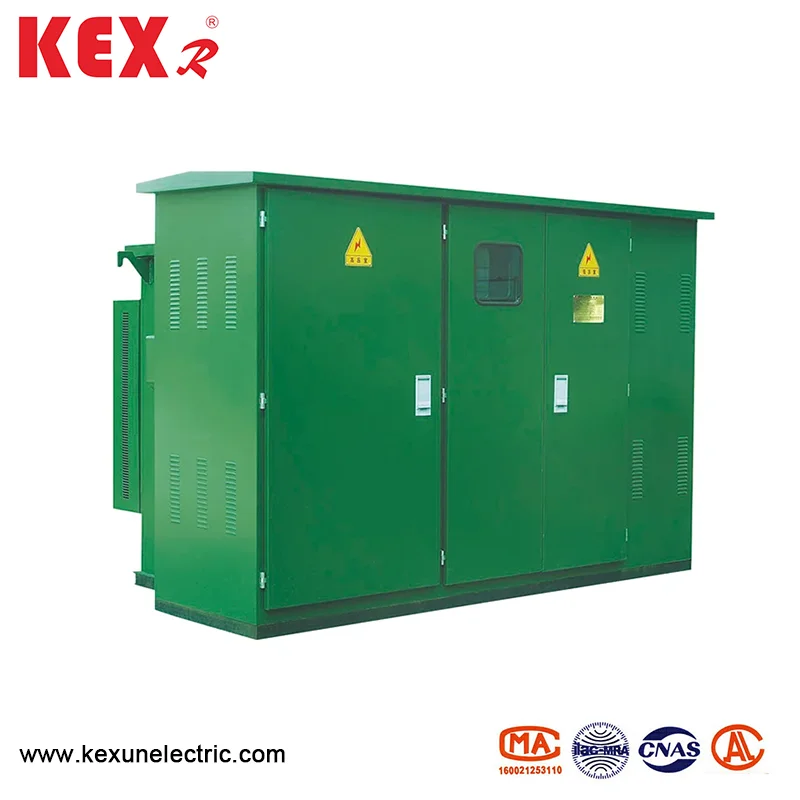

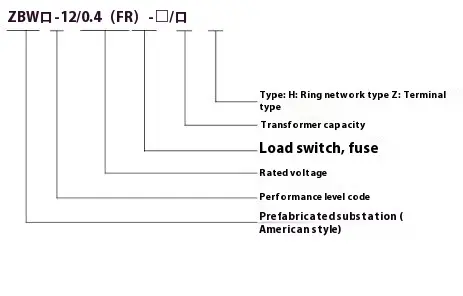

Iš anksto įdiegta Amerikos dėžutės tipo spintelė

● Produkto pranašumai

1. Iš anksto įdiegtoje „American Box“ tipo spintelėje yra kompaktiška ir standartinė struktūra, mažos grindų plotas, daug mažiau nei Europos tipo, turinčio tą pačią talpą.

2. Užklijuota, izoliuota struktūra, stipri sauga.

3. Iš anksto įdiegta Amerikos dėžutės tipo spintelė priima transformatorius, turinčius mažą nuostolį, mažą triukšmą, žemos temperatūros kilimą, stiprią perkrovos talpą, atsparumą trumpam jungimui ir stiprią atsparumą smūgiams, užtikrinamas didelis produkto našumas.

4. Priimkite įvairius sprendimus, kad patenkintumėte pritaikytus klientų poreikius ir spręstumėte skirtingus naudojimo scenarijus.

● Kabineto struktūra

◆ Bendras išdėstymas

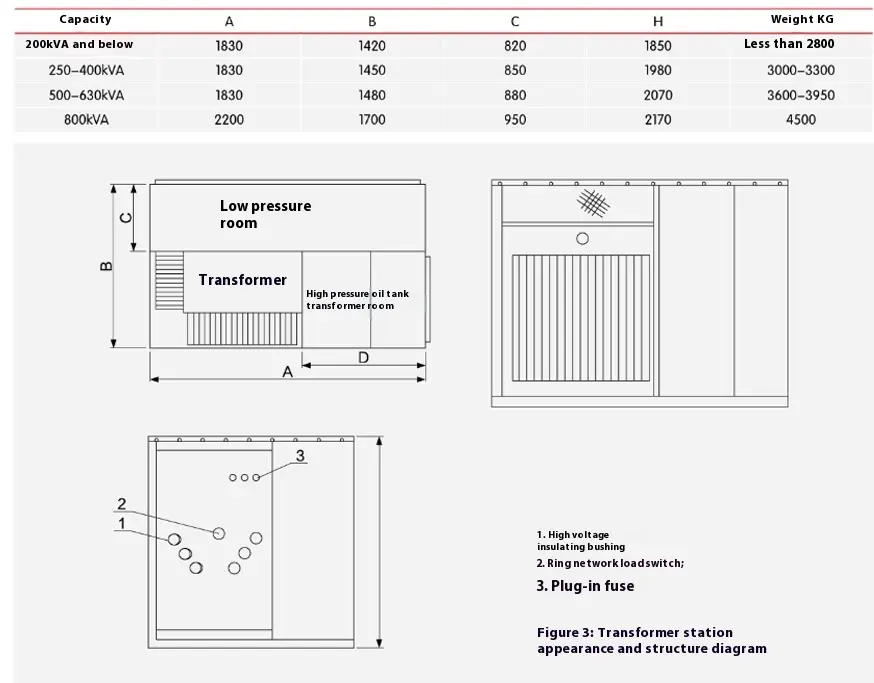

10 kV iš anksto įdiegtos amerikietiškos dėžutės tipo spintelės išvaizda ir struktūra yra parodyta 2 ir 3 paveiksluose. Alyvos bakas padalintas į dvi dalis, viršutinė dalis yra aukšto slėgio alyvos bakas, o apatinė dalis yra transformatoriaus alyvos bakas. Abi dalys yra tik elektra sujungtos, o alyva užblokuota. Scheminė schema parodyta 1 paveiksle, kuriame „I“ ir „I“ linijos yra kilpų tinklo tiektuvai “,„ LL “šakos yra transformatoriaus šakos, o„ V “yra žemos įtampos išėjimas. Kabinetas gali būti naudojamas tiek žiedinių tinklų maitinimo šaltinio sistemoje, tiek terminalo sistemoje, o konversija yra labai patogi. Linijos ir „Lⅲ“ šakos tiekimas perjungiamas su žiedo tinklo apkrovos jungikliu. Tuo pačiu metu įeinantis aukštos įtampos transformatoriaus pusės gnybtas yra aprūpintas atsarginėmis apsaugos saugikliais ir papildinių saugikliais, kad apsaugotų trumpojo jungimo gedimą ir perkrovą bei per didelę šakos apsaugą temperatūroje. Tuo pačiu metu taip pat galima įdiegti aukštos įtampos ekrano įrenginius ir žaibolaidžius. Žemos įtampos transformatoriaus galas išvedamas praėjęs per matuoklį ir žemos įtampos grandinės pertraukiklį.

◆ Transformatorius

Iš anksto įdiegta Amerikos dėžutės tipo spintelė priima „S11“ serijos trifazį aliejaus panardintą transformatorių, turintį mažą nuostolį, kyla žemos temperatūros ir žemo triukšmo. Visiškai sandari struktūra efektyviai išskiria oro taršą ir izoliacijos skilimą, kurį sukelia drėgmė. Gofruotas naftos bako apvalkalo lapas turi šilumos išsklaidymo ir aušinimo funkcijas ir veiksmingai sumažina vidinį slėgį.

◆ Dviejų statinių terminalo apkrovos jungiklis

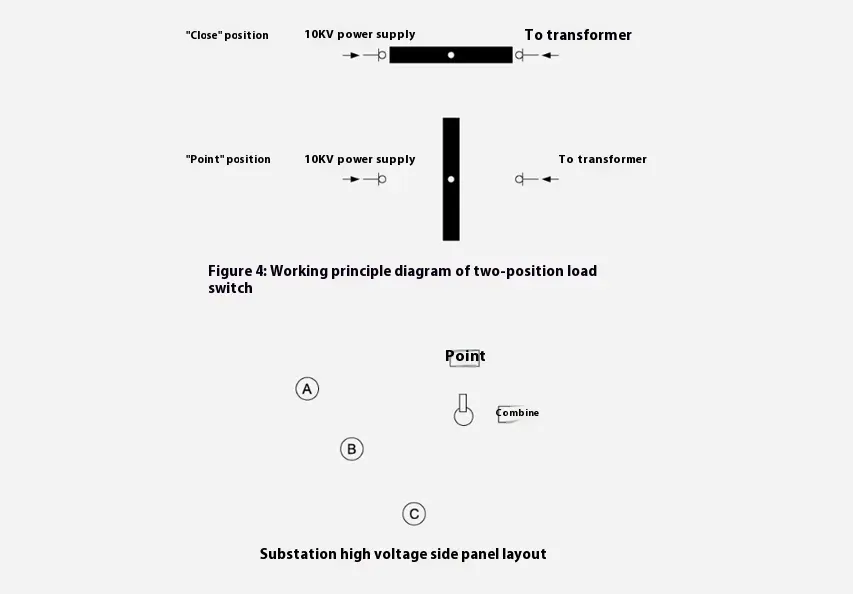

Jos struktūrinė schema parodyta 4 paveiksle, kuriame „I“ yra prijungtas prie aukštos įtampos gaunamo gnybto. Veikimo metu vartotojas įterpia specialią operacinę rankeną į besisukantį apkrovos jungiklio veleną ir suka 90 laipsnių kampą prieš laikrodžio rodyklę, o apkrovos jungiklis pasuka į „išjungimo“ padėtį. Gnybtų apkrovos jungiklis tik pašalina transformatoriaus šaką gnybto maitinimo režimu arba veikia keičiant papildinio saugiklio šerdį, taigi terminalo neigiamo apkrovos jungiklyje yra tik dvi išjungimo ir įjungimo padėtys, o darbinė jėga taip pat yra maža dėl mažo dydžio. Norint sumažinti alyvos taršą alyvos rezervuare, siūloma, kad vartotojas išjungtų žemos įtampos jungiklį prieš valdydamas apkrovos jungiklį, kad sumažintų slėgio šoninę apkrovą.

◆ Apsaugos saugiklis

Iš anksto įdiegtos amerikietiškos dėžutės tipo spintelės apsaugos saugiklis yra sujungtas nuosekliai su „Transformer“ šakos saugikliu (žr. 2 pav. R1 ir R2), kad sudarytų viso diapazono apsaugos saugiklį. Tai pučia tik tada, kai spintelės viduje yra trumpo jungimo gedimas, todėl pūtimo tikimybė yra labai maža. Jis sumontuotas viršutiniame naftos rezervuare, o alyvos baką reikia atidaryti, jei reikia atnaujinti.

◆ Įterpti tipo saugiklius

Jo lydymosi šerdis turi dvigubą jautrumą (temperatūrą ir srovę), tai yra, ji tirpsta, kai apkrovos pusė sugenda (perkrova arba per didelė temperatūra). Papildinio saugiklio ir atsarginės apsaugos saugiklis yra naudojamas nuosekliai, kurie gali apsaugoti visą diapazoną nuo mažos srovės (kelis kartus į didelę) iki didelės srovės (kelios dešimtys kiloamperų), o maksimali lūžio srovė yra 50ka.

Pastaba ：

1. Visi lentelėje išvardyti saugikliai. Atsarginės apsaugos saugiklis pūstas tik tada, kai iš anksto įdiegtoje amerikietiškos dėžutės tipo spintelėje yra trumpo jungimo gedimas.

2. Pasirinktas transformatorius tinka tik „Dyn11“ prijungimo režimui.

3. Renkantis įterptą saugiklį, reikėtų manyti, kad 3–4 kartus didesnė už transformatoriaus visos talpos srovę turėtų būti išlydyta 300S, ir tuo pačiu metu turėtų būti patenkinta, kad 12 kartų didesnė nei visos transformatoriaus talpos srovė neturėtų būti išlydyta, kai naudojama 0,1s.

4. Remiantis IEC standartais, saugiklis gali veikti politiniame diapazone -25 ℃ ~+40 ℃. Kai alyvos temperatūra yra aukštesnė nei +40 ℃, įvertinta saugiklio srovė turėtų būti sumažinta 1% kiekvienam padidėjimui 1 ℃.

◆ Alkūnės tipas ir „T“ tipo kabelio galvutė

Aukštos įtampos gaunamos ir išeinančios 12 kV iš anksto įdiegtos amerikietiškos dėžutės tipo „Cabine“ linijos priima kabelius gaunamas ir išeinančias linijas, o aukštos įtampos maitinimo šaltinis iš naftos bako išvedamas epoksidinių laužų izoliacinėmis rankovėmis. Siekiant palengvinti gamyklos testą ir vartotojo priėmimo testą, pačios izoliacinės rankovės turi galimybę atlaikyti 10 kV galios dažnį, atlaikančią įtampą ir žaibišką impulsą atlaikyti įtampą. Prieš montuodami kabelio galvutę, būtina žinoti, ar vartotojui reikalingi žaibo sulaikymai. Jei reikia, vienas izoliacinių rankovių rinkinys į gaunamas ir išeinančias kilpos linijas priima dvigubo dažnio tipą, o kitas rinkinys priima vieno dažnio tipą.

Pasirinkite alkūnės arba T formos kabelio galvutę, atitinkančią kabelio sekciją, išvalykite jos vidinį ir išorinį paviršių ir izoliacinės įvorės paviršių bevandeniu etanoliu, ant rankovės paviršiaus uždėkite šiek tiek 7501 vakuuminio silikono tepalo ir sumontuokite jį pagal specialias montavimo specifikacijas. Kitame dvigubo dažnio izoliacinės įvorės gale taip pat sumontuokite specialų visiškai uždarytą cinko oksido suderinimą. Peržiūrėkite kabelio galvutės įdiegimo instrukcijas.

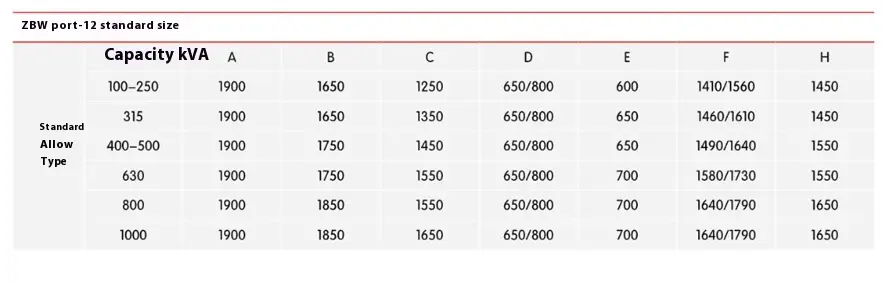

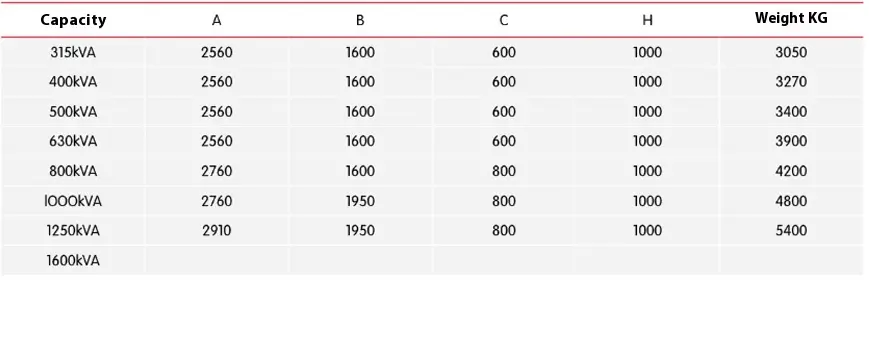

● Iš anksto įdiegtos Amerikos dėžutės tipo spintelės matmenys
