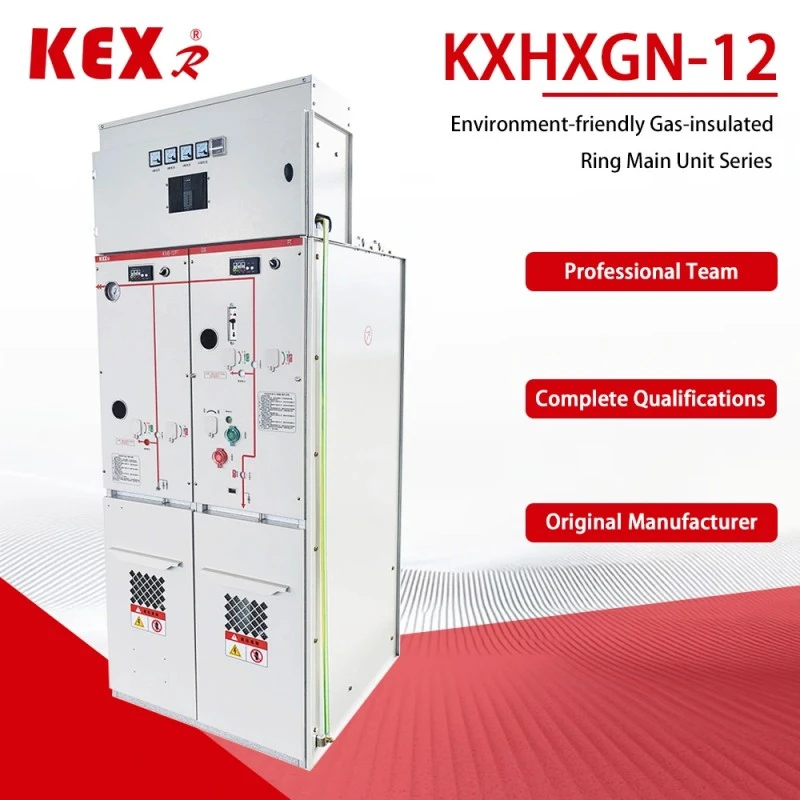

Kaip veikia žiedinė tinklo spintelė?

Standartinė darbo procedūra paprastai apima:

Normalus veikimas: visi apkrovos jungikliai yra uždari, o energija sklandžiai teka žiediniu tinklu.

Gedimų izoliavimas: kai tam tikroje išeinančioje linijoje (pvz., prie transformatoriaus prijungtoje linijoje) atsiranda nuolatinis gedimas, aukštos įtampos saugiklis greitai perdegs, automatiškai atsidarys su juo susietas apkrovos jungiklis, tiksliai izoliuodamas gedimo liniją, o kitos žiedinio tinklo dalys toliau veiks.

Schemos perjungimas: Kai reikalinga techninė priežiūra arba nutrūksta pagrindinis maitinimas, operatorius gali rankiniu būdu arba nuotoliniu būdu įjungti / išjungti susijusius įeinančius, išeinančius ir kontaktinius jungiklius, kad būtų galima lanksčiai perjungti maitinimo šaltinius ir užtikrinti skirtingus elektros energijos tiekimo nutraukimus.

Kurdami ir parinkdami žiedinę tinklo spintelę, daugiausia dėmesio skiriame šiems pagrindiniams parametrams, kurie paprastai yra pažymėti įrangos vardinėje lentelėje:

Nominali įtampa: pvz., 12kV, nurodanti projektinį įrangos įtampos lygį.

Nominali srovė: pvz., 630A, kuri nustato maksimalią srovės galią normaliam darbui.

Trumpalaikė atsparumo srovė: pavyzdžiui, 20kA/3s reiškia įrangos gebėjimą atlaikyti trumpojo jungimo srovės šiluminį poveikį.

Apsaugos laipsnis: pvz., IP67, nurodantis korpuso sandarumą nuo dulkių ir vandens.

Veikimo mechanizmo tipas: spyruoklinis veikimo mechanizmas yra labiausiai paplitęs.

Bėgimo žiedo tinklo spintelėje turi būti laikomasi griežtų saugos taisyklių:

Jį turi eksploatuoti profesionalai, turintys aukštos įtampos elektriko sertifikatus.

Eksploatacijos metu turi būti griežtai įdiegtas blokavimas „Penkios prevencijos“ (kad netyčia neatsidarytų ir neužsidarytų grandinės pertraukiklis, kad atjungiklis neatsidarytų ir užsidarytų esant apkrovai ir pan.), siekiant užtikrinti asmens ir įrangos saugumą.

Reguliarus apžiūros turas, per stebėjimo langą, siekiant patikrinti SF dujų slėgį, ar spintelėje yra nenormalus garsas ar karščiavimas ir ar indikatoriaus lemputė yra normali.
