Kabelio jungtis

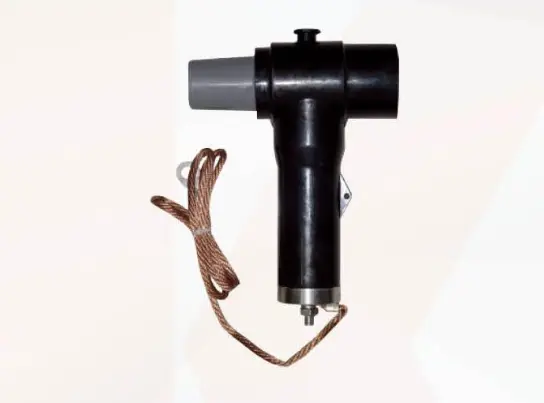

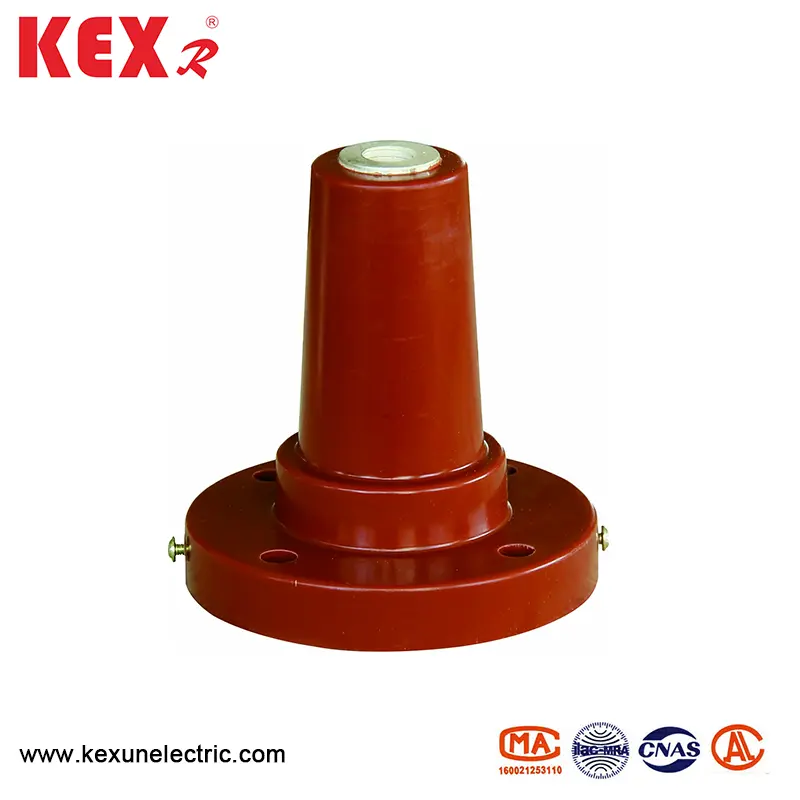

● Produkto nuotrauka

◆ Produkto apžvalga

Kaip įprasta kabelio jungtis, užpakalinis sujungimas yra tiesiogiai sumontuotas ant 10 kV liečiamojo priekinės/galinės jungties, kad būtų užtikrinta apsauga nuo viršįtampio elektros įrangos. Užpakalinis žaibas yra visiškai izoliuotas ir uždaromas.

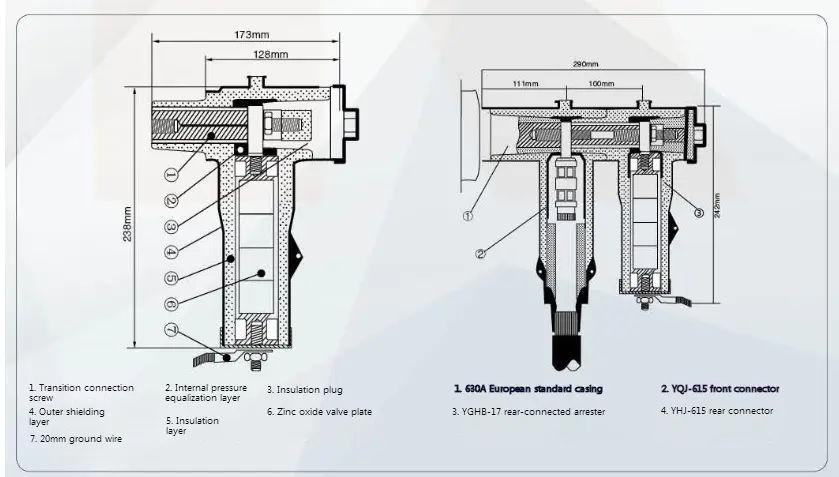

◆ Aplanko matmenų brėžinys

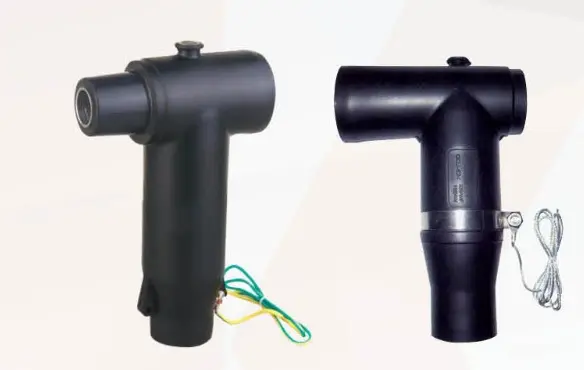

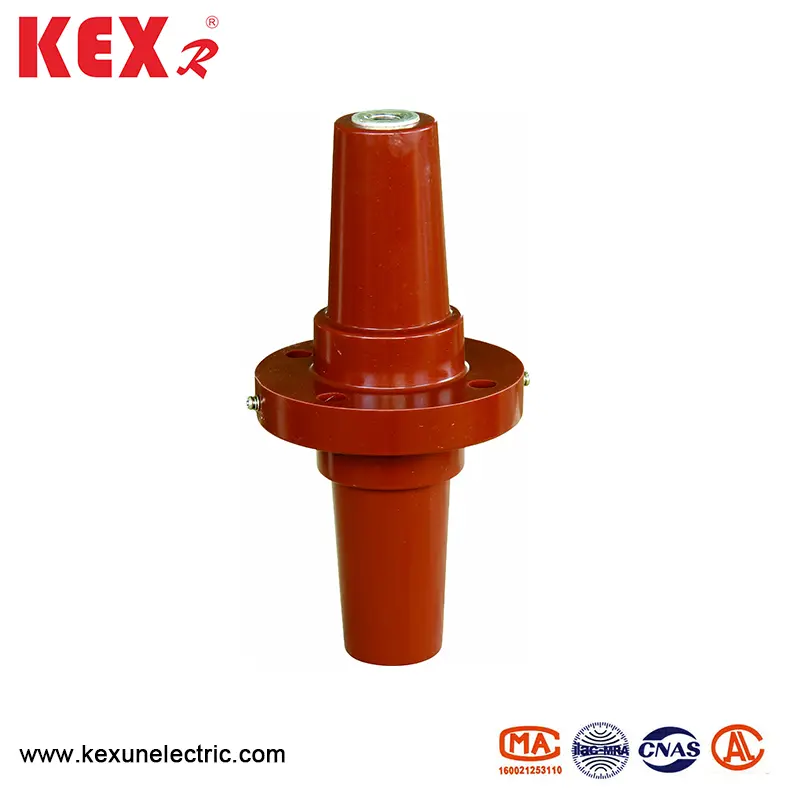

● Produkto nuotrauka

◆ Produkto apžvalga

15 kV liečiama kabelio jungtis yra sukurta pagal EN50181-1997 standartą, pasižyminčią išskirtine išvaizda, ir ji gali būti pritaikyta 10 kV žiedinių tinklų spintelėms, pagrindinės kabelių šakos dėžutės arba žiedinių tinklų sistemos, kaip įeinančių ir išvažiuojančių kabelių, tinklo sistema. Prijungiant „YHJ-615“ liečiamą galinę jungtį arba BL-17 ARRESRESS, galima realizuoti daugiakanalio išplėtimo ar viršįtampio apsaugą. Nominali 15 kV liečiamos kabelio jungties srovė yra 630A. Jis tinka XLPE galios kabeliams, kurių skerspjūvis yra 35–400 mm².

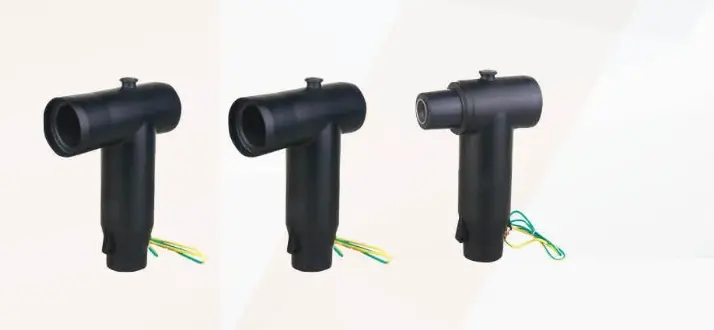

● Produkto nuotrauka

◆ Produkto apžvalga

Paliečia 24 kV kabelio jungtis suprojektuota pagal EN50181-1997 standartą, pasižymintį išskirtine išvaizda, ir ji gali būti pritaikyta 24 kV žiedo tinklo spintelei, pagrindinei kabelio šakos dėžutės tinklo sistemai arba dėžutės transformatoriaus žiedų tinklo sistemai. Viela ir kabelio jungtis. Prijungiant „YHJ-625“ liečiamą galinę jungtį arba BL-30 arresterį, galima realizuoti daugiakanalio išplėtimo ar viršįtampio apsaugą. Nominali liečiamos jungties srovė yra 630A, tinkama XLPE maitinimo kabeliui su 35 ~ 400 mm² skerspjūviu.

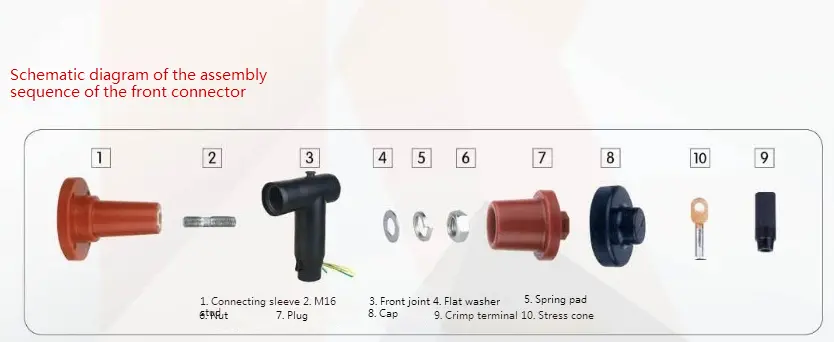

◆ Priekinės jungties surinkimo sekos schema

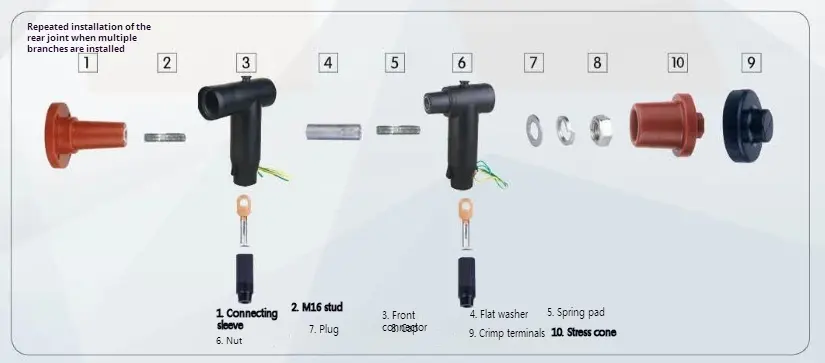

◆ Priekinės jungties ir galinės jungties surinkimo sekos schema
