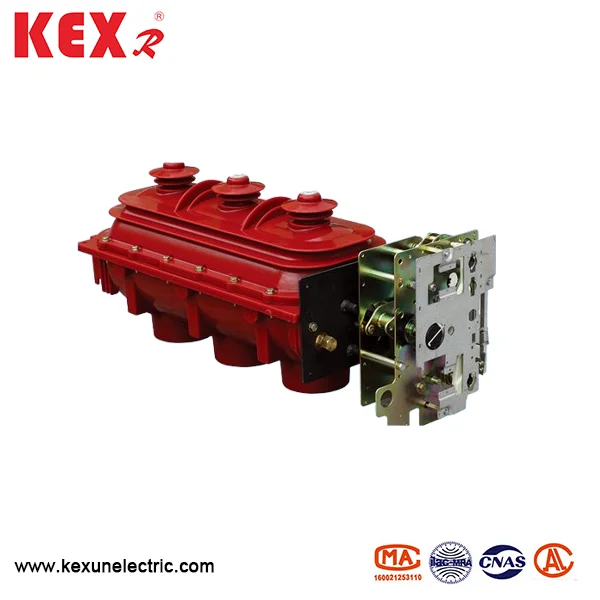

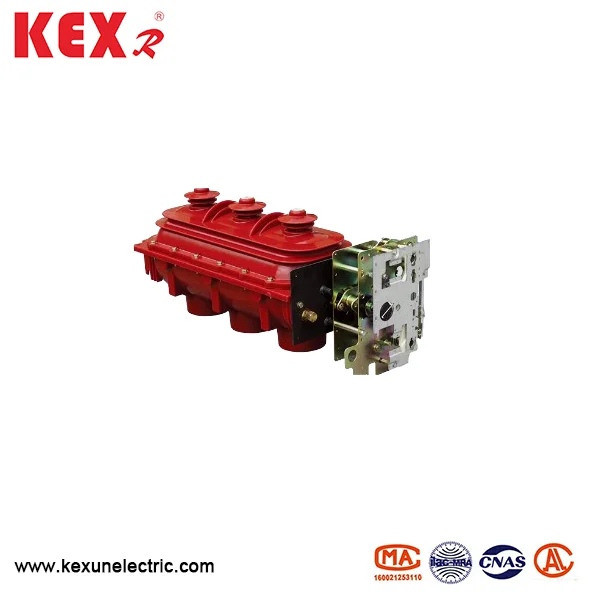

FLRN36-12D tipas SF6 apkrovos jungiklis

FLRN36-12D tipo SF6 apkrovos jungiklis, kurį specialiai pagamino Kexun Kinijos gamykloje, naudoja SF6 dujas kaip lanko gesinimo ir izoliacinę terpę, o vardinio jungiklis yra 12 kV. Jungiklyje yra trys stotys: uždarymas, atidarymas ir įžeminimas. Jis pasižymi mažo tūrio savybėmis, patogiu montavimu ir naudojimu bei stipriu aplinkos pritaikomumu.
Modelis: N36-12D
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

Flrn36 12d Type Sf6 Load Switch

● Taikymo sritis

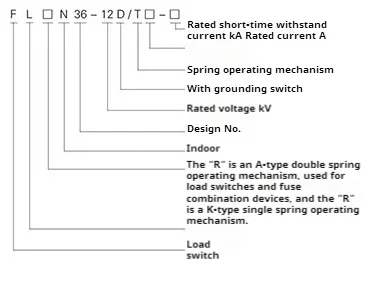

Ši apkrovos jungiklių serija yra padalinta į FLRN36-12D (K tipo vieno spyruoklės veikimo mechanizmas) ir FLRN36-12D/A (tipo dvigubo spyruoklės veikimo mechanizmas). FLRN36-12D gali būti sujungtas į apkrovos jungiklį+saugiklį sujungtą elektros prietaisą su valdymo ir apsaugos funkcijomis, kurios gali būti naudojamos energijos tiekimo ir pastotės apsaugai ir valdymui kaip elektros įranga, ypač tinkama žiedų tinklo spintelėms, kabelių paskirstymo dėžutėms ir paskirstymo perjungimo stotelėms.

◆ Laikykitės standarto

IEC60265 、 IEC62271 、 GB3804 、 GB16926 ir tt ..

● FLRN36-12D tipo SF6 apkrovos jungiklio struktūriniai pranašumai

▶ Izoliacinis apvalkalas: pagrindinė FLRN36-12D tipo SF6 apkrovos jungiklio pagrindinė grandinė ir įžeminimo grandinė

yra užklijuoti izoliaciniu apvalkalu, pagamintu iš epoksidinės dervos, naudojant APGI procesą, kuris turi gero izoliacijos efektyvumo ir kovos su apklausos aplinkos pranašumais.

▶ izoliacijos apvalkalo struktūra: izoliacijos apvalkalą sudaro viršutinės ir apatinės izoliacijos dangteliai.

▶ Vidinės dujos: SF6 dujos, kurių santykinis slėgis yra 0,4 baro, užpildomos viduje, kad būtų užtikrinta, jog avarijos atveju viršslėgio SF6 dujos yra tiesiogiai purškiamos į galinį kabineto kanalą ir užtikrina asmeninį saugumą.

▶ Apsaugos priemonės: Apatinė izoliacinė danga turi sprogimą atsparias priemones, kad būtų galima dar labiau užtikrinti saugumą.

Flrn36 12d Type Sf6 Load Switch

● Naudojant sąlygas

◆ Aplinkos temperatūra: FLRN36-12D tipo SF6 apkrovos jungiklio temperatūra aplink

Turėtų būti -40 ~ 40 ℃

◆ Drėgmė: Maksimalus vidutinis santykinis drėgmė yra ≤ 95% per dieną ir ≤ 100% per mėnesį.

◆ Aukštis: FLRN36-12D tipo SF6 apkrovos jungiklis turi būti įdiegtas žemiau esančiame aukštyje

2000 m.

◆ Seisminė talpa: ≤8

◆ Aplinkiniame ore neturėtų būti akivaizdžios taršos, tokios kaip korozinės, degios dujos ir vandens garai, ir neturėtų būti dažnos smurtinės vibracijos.

● FLRN36-12D tipo SF6 apkrovos jungiklio techniniai parametrai

Daiktas	Vienetas	FLRN36-12D/T630-20 tipas	FLRN36-12D/100-50 tipas
Įvertinta įtampa	Kv	12	12
Įvertintas dažnis	Hz	50	50
Įvertinta srovė	A	630	100
1min galios dažnis atlaiko įtampos tarpfazę/lūžius	Kv	42/48	42/48
Žaibo impulsas atlaiko įtampos tarpfazę/lūžius	Kv	75/85	75/85
5 min. 0Gaugos įvertintas galios dažnis atlaiko įtampą	Kv	24	24
Įvertintas šiluminio stabilumo srovė 3 sekundes /2 sekundes	KA	20/20	20/20
Įvertinta dinaminė stabili srovė （Peak）	KA	50/50	50/50
Įvertinta trumpojo jungimo uždarymo srovė	KA	50/50	125/50
Įvertinta uždarojo ciklo pertraukimo srovė	A	630
Įvertinta aktyvi apkrovos pertraukimo srovė	A	630
Įvertintas kabelio įkrovimo lūžio srovė	A	10	10
Įvertinta trumpojo jungimo lūžio srovė	KA		50
Įvertinta perdavimo srovė	A		1700
Saugiklio tipas			XRNT-12KV/100A
Saugiklio poveikis meta energiją	J		1 ± 0,5
Mechaninis gyvenimas	Laikas	5000/2000	3000/2000
Atstumas tarp įkrautų kūnų ir santykinės oro izoliacijos	mm	≥125	≥125
SF6 dujų slėgis	Baras	0.4	0.4
Atidarymo ir uždarymo sinchronizavimas	MS	≤2	≤2
Pagrindinės grandinės atsparumas	mažute	≤65	≤65
