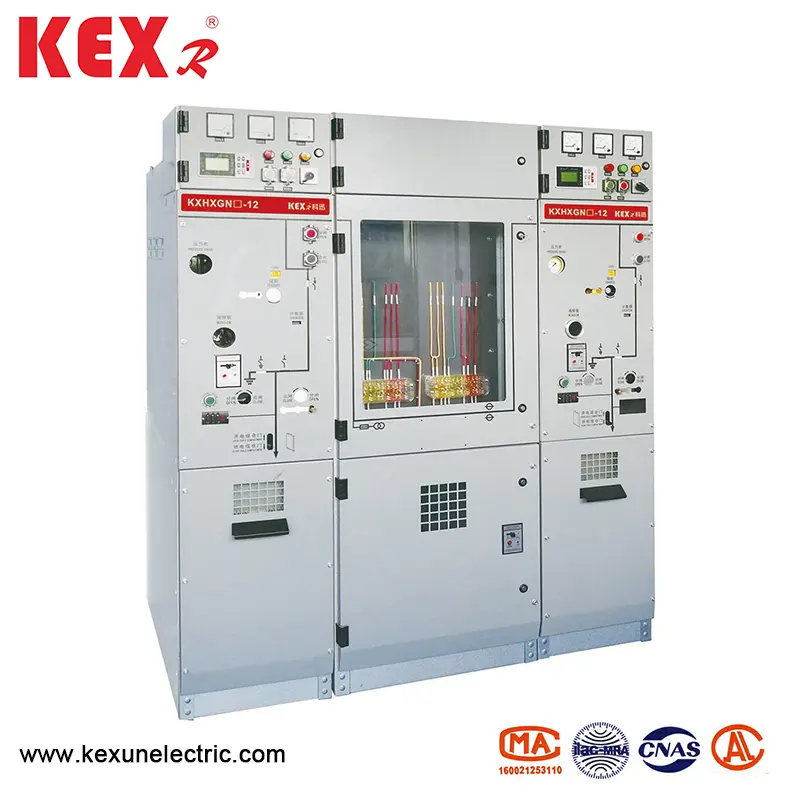

Aukštos įtampos žiedo grynoji spintelė

Kexuno HXGN (H) □ -12 serijos produktai, kaip gerai žinomas aukštos įtampos žiedo tinklo spintelės gamintojas Kinijoje, turi paprastos struktūros, lanksčios veikimo, patikimo tarpusavio ir patogaus montavimo savybes ir gali pateikti patenkinamus techninius sprendimus skirtingoms reikmėms ir skirtingiems vartotojams.
Modelis: HXGN (H) □ -12
Prekės ženklas: Kexr

Siųsti užklausą

Prekės aprašymas

● Produkto apžvalga

„Kexun“ pagamintas aukštos įtampos žiedo grynoji spintelė priima pažangias jutimo technologijas, informacines technologijas ir paprastą bei lanksčią konfigūracijos schemą, kad patenkintų nuolat kintančią rinkos paklausą, taip pat atitiktų elektros tinklo intelekto reikalavimus.

HXGN (H) □ -12 Aukštos įtampos žiedo tinklo spintelė yra tinkama pramoniniams ir civiliniams kabelių žiedų tinklams ir paskirstymo tinklo terminalams. Kaip elektros energijos priėmimas ir paskirstymas, jis ypač tinka energijos paskirstymui miesto gyvenamosiose vietose, mažos antrinės pastotės, perjungimo stotys, kabelinės šakos dėžutės, dėžutės tipo pastotės, pramoninės ir kasybos įmonės, prekybos centrai, oro uostai, metro, vėjo energijos gamyba, ligoninės, stadionai, geležinkeliai, tuneliai ir kitos vietos.

HXGN (H) □ -12 atitinka atitinkamų nacionalinių standartų, elektros energijos pramonės standartų, tarptautinių standartų ir kitų standartų reikalavimus. Jo jungikliai ir pagrindiniai elektriniai komponentai yra integruoti moduliai, o laidžios dalys tarp fazių yra kapsuliuojamos kieta izoliacija. Išoriniam laidams naudojamos ekranuotos kabelių jungtys, o ekranuoti izoliuotos magistralės naudojamos funkcinių blokų jungimams sujungti. Todėl naudojimo sauga yra labai pagerinta. Tuo pat metu jo veikimo mechanizmas priima pavasario mechanizmą, o jo mechaninis tarnavimo laikas yra daugiau nei 10000 kartų. Visus veikimo duomenis ir įrangos būseną galima stebėti nuotoliniu būdu ir be priežiūros. Tai yra pranašesnis energijos paskirstymo įtaisas.

Kabinete galima pasirinkti šiuos įrenginius, kad būtų sudarytas ekonominis ir praktinis maitinimo įrenginys: vakuuminio grandinės pertraukiklio blokas (630A, 20-25kA); Vakuuminio apkrovos jungiklio blokas (630, 20-25ka).

● Techninės parametrų lentelės

◆ Breaker kabinetas

Daiktas			Vienetas	Duomenys
Įvertinta įtampa			Kv	12
Įvertintas dažnis			Hz	50
Įvertintas insoliacijos lygis	1min galios dažnis atlaiko įtampą	Žemė, pakaitomis	Kv	42
		Izoliacijos lūžis		48
	Žaibo impulsas atlaiko įtampą (smailė)	Žemė, pakaitomis	Kv	75
		Izoliacijos lūžis		85
	1min galios dažnis atlaiko valdymo kilpos įtampą (iki žemės)		Kv	2
Įvertinta srovė			A	630
Įvertinta trumpalaikė atlaika srovė (virtuali reikšmė)		Pagrindinis grandinės/įžeminimo jungiklis	KA	24/4s
		Įžeminimo jungties kilpa	KA	21,7/4s
Įvertinta smailė atlaiko srovę		Pagrindinis grandinės/įžeminimo jungiklis	KA	63
		Įžeminimo jungties kilpa	KA	54.5
Įvertinta trumpojo jungimo lūžio srovė ir laikai			Ka/laikas	25/30
Įvertinta trumpojo jungimo uždarymo srovė (smailė)			KA	63
Įvertintas kabelio įkrovimo lūžio srovė			A	25
Įvertintas grandinės pertraukiklio veikimas				0-0.3S-Co-180S-Co
Mechaninis gyvenimas	Grandinės pertraukos /izoliacijos jungiklis		Laikas	10000/3000
IP laipsnis	Sandarizuota dėžutė			IP67
	Skirstomojo įrenginio apvalkalas			IP4X
Dujų slėgis	Nominalus dujų įkrovimo lygis (20 ℃, matuoklio slėgis)		MPA	0.02
	Nominalių dujų min. Funkcijos lygis (20 ℃, matuoklio slėgis)		MPA	0
Sandariklis	Metinis nuotėkio norma		%Per metus	≤0,05

◆ Apkrovos jungiklio spintelė

Daiktas			Vienetas	Duomenys
Įvertinta įtampa			Kv	12
Įvertintas dažnis			Hz	50
Įvertintas insoliacijos lygis	1min galios dažnis atlaiko įtampą		Kv

	Žaibo impulsas atlaiko įtampą (smailė)		Kv

	1min galios dažnis atlaiko valdymo kilpos įtampą (iki žemės)		Kv	2
Įvertinta srovė			A	630
Įvertinta trumpalaikė atlaika srovė (virtuali reikšmė)		Pagrindinis grandinės/įžeminimo jungiklis	KA	24/4s
		Įžeminimo jungties kilpa	KA	21,7/4s
Įvertinta smailė atlaiko srovę		Pagrindinis grandinės/įžeminimo jungiklis	KA	63
		Įžeminimo jungties kilpa	KA	54.5
Įvertinta trumpojo jungimo uždarymo srovė (smailė)		Apkrovos jungiklis/įžeminimo jungiklis	KA	63
Įvertinta aktyvi apkrovos pertraukimo srovė			A	630
Įvertinta uždarojo ciklo pertraukimo srovė			A	630
5%įvertinta aktyvi apkrovos pertraukimo srovė			A	31.5
Įvertintas kabelio įkrovimo lūžio srovė			A	10
Įvertintas aktyvaus apkrovos lūžio laikas			Laikas	100
Žemės gedimo srovės laužymas			A/laikas	31,5/10
Grandinės ir kabelio įkrovimo srovės pertraukimas po žemės gedimo srove.			A/laikas	17.4/10
Mechaninis gyvenimas	Grandinės pertraukos /izoliacijos jungiklis		Laikas	10000/3000
IP laipsnis	Sandarizuota dėžutė			IP67
	Skirstomojo įrenginio apvalkalas			IP4X
Dujų slėgis	Nominalus dujų įkrovimo lygis (20 ℃, matuoklio slėgis)		MPA	0.02
	Nominalių dujų min. Funkcijos lygis (20 ℃, matuoklio slėgis)		MPA	0
Sandariklis	Metinis nuotėkio norma		%Per metus	≤0,05

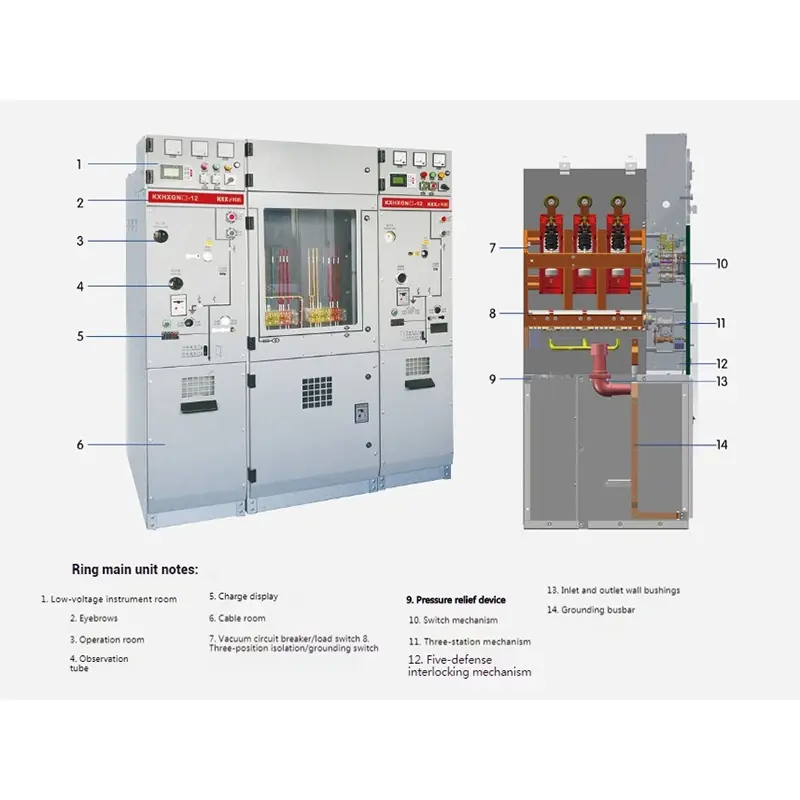

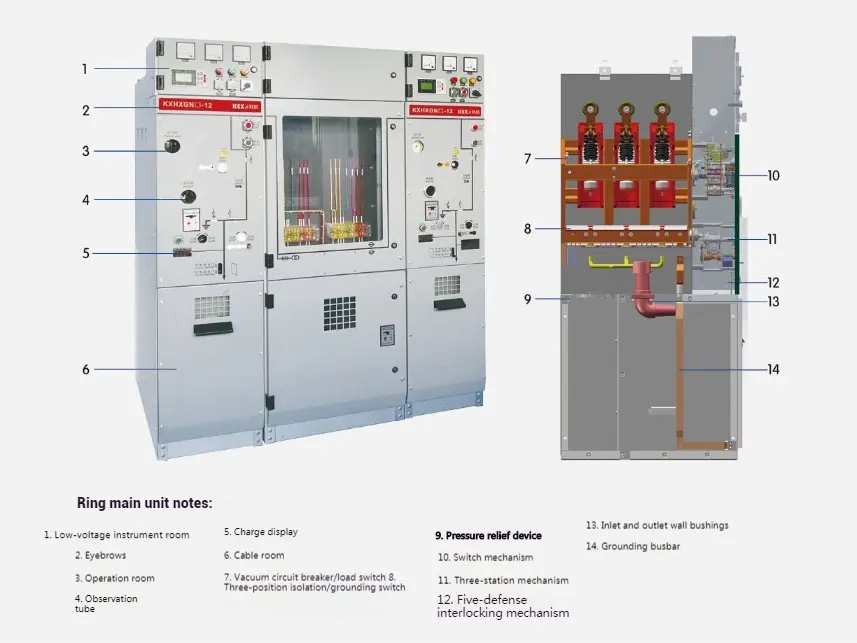

● Produkto struktūra

High Voltage Ring Net Cabinet

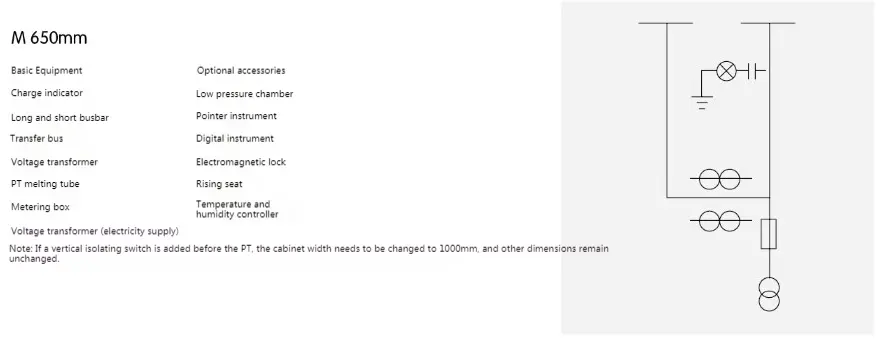

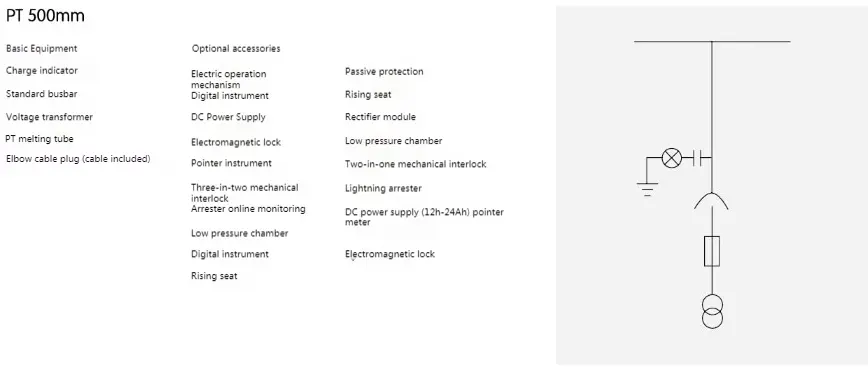

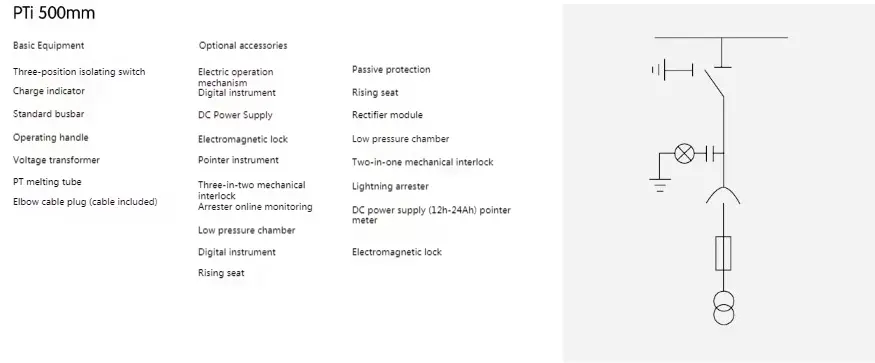

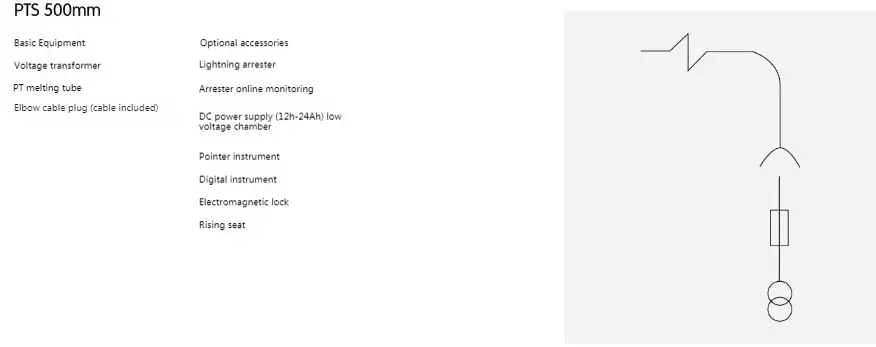

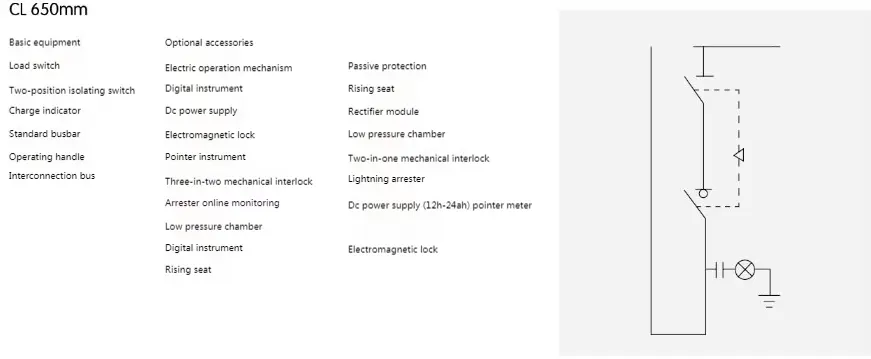

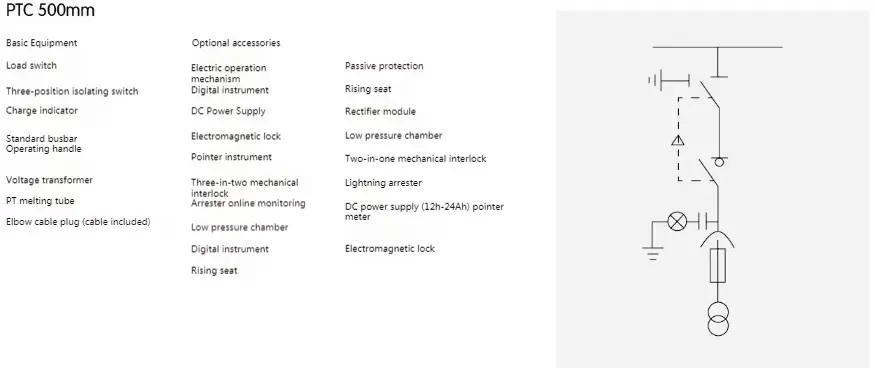

● Aukštos įtampos žiedo grynosios spintelės paskirstymo planas

High Voltage Ring Net Cabinet

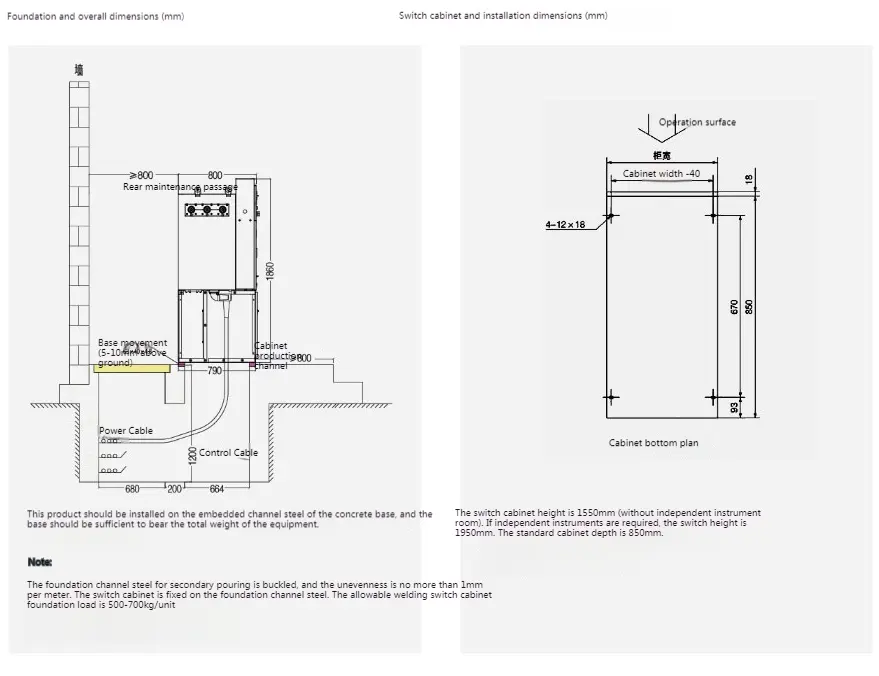

◆ Diegimo instrukcijos

High Voltage Ring Net Cabinet
