Kodėl vis daugiau klientų renkasi C-GIS?

Kas yra C-GIS?

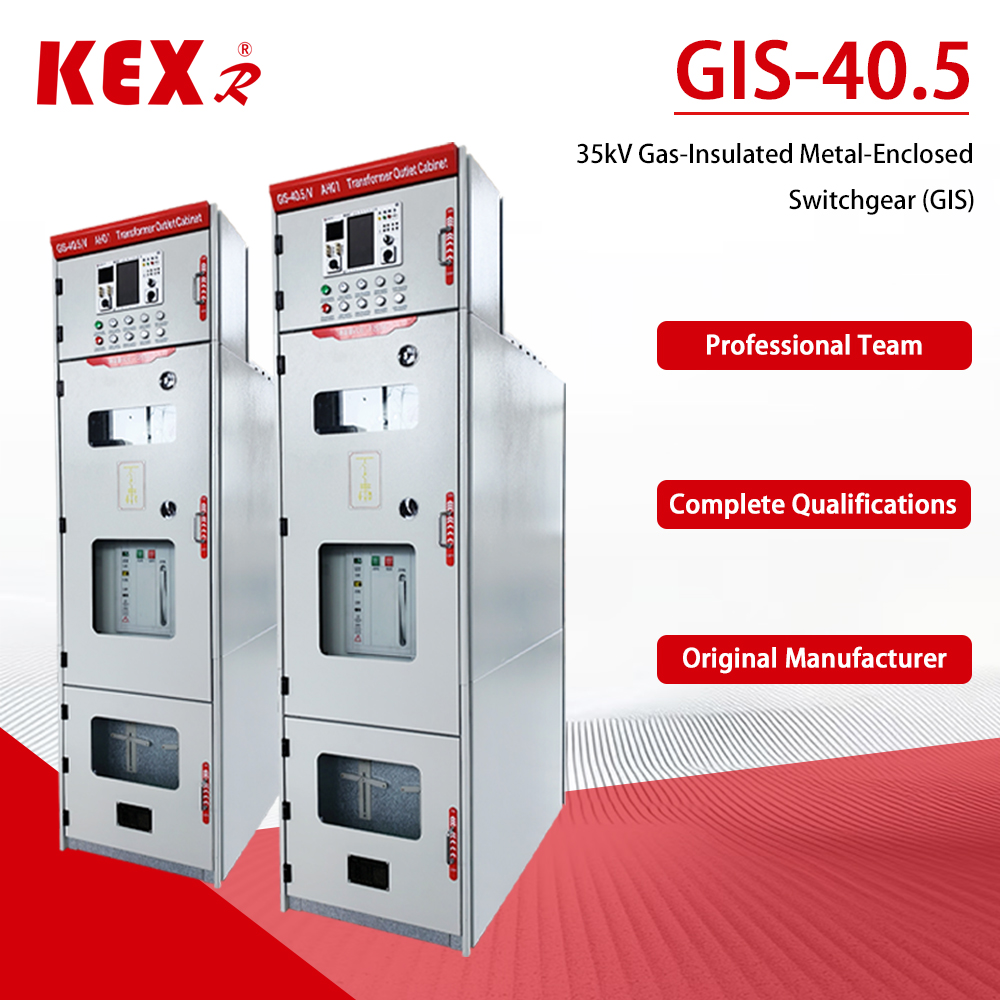

The40,5kV C-GIS spinta(dažnas 35kV sistemose) yra sėkmingas GIS technologijos išplėtimas iki vidutinės įtampos lauko. Jo pagrindinė dizaino koncepcija yra tokia:

1. Visiškai sandari konstrukcija: visos aukštos įtampos įtampingosios dalys yra sandariai uždarytos sandarioje dujų dėžėje, suvirintoje nerūdijančio plieno plokštėmis, kuri yra visiškai izoliuota nuo išorinės aplinkos.

2.Dujų izoliacija: dujų dėžė užpildyta izoliacinėmis dujomis, kad būtų pakeistas oras kaip izoliacinė terpė. Įprastos izoliacinės dujos:

3.SF (sieros heksafluoridas): tradicinė pagrindinė terpė pasižymi puikiomis izoliacinėmis savybėmis, tačiau dėl didelio šiltnamio efekto ji patiria aplinkos spaudimą.

4.Aplinkosaugos dujos: Siekdama „dvigubo anglies dioksido“ tikslo, rinka pradėjo naudoti sausą orą, azotą (N) arba naujas aplinkos apsaugos dujas kaip alternatyvas ekologiškai plėtrai skatinti.

5.Vakuuminis grandinės pertraukiklis: skirstomųjų įrenginių šerdies grandinės pertraukiklis paprastai naudoja vakuuminį grandinės pertraukiklį, kad užbaigtų grandinės prijungimą ir atjungimą.

6.Modulinis dizainas: gaminys sudarytas iš kelių standartinių modulių (tokių kaip grandinės pertraukiklio modulis ir magistralės modulis), kuriuos galima lanksčiai derinti vietoje ir lengvai išplėsti.

Pagrindiniai pranašumai ir taikomi scenarijai

Palyginti su tradicine (oro izoliacija), 40,5 kV C-GIS turi šiuos išskirtinius pranašumus, tačiau taip pat reikia atkreipti dėmesį į dideles pradines išlaidas:

1. Kompaktiška struktūra, taupanti erdvę: kadangi dujų izoliacija yra daug geresnė nei oro, spintelės dydis labai sumažėja. Palyginti su tos pačios specifikacijos AIS, C-GIS užimamas plotas gali būti sumažintas daugiau nei 50 % arba net 76 %, o tai ypač tinka miesto pastotėms, turinčioms mažai žemės išteklių.

2. Stiprus prisitaikymas prie aplinkos, sauga ir patikimumas: visiškai sandari konstrukcija leidžia atsispirti atšiaurioms aplinkoms, tokioms kaip didelis aukštis, drėgmė, druskos rūkas, tarša ir kondensatas. Įtampingosios dalys nėra atviros, o sauga yra aukšta. Net ir esant nuliniam manometriniam slėgiui (dujų nuotėkis), vis tiek galima išlaikyti tam tikrą izoliacijos lygį.

3.Iš esmės nereikalaujantis priežiūros, sumažinant eksploatavimo ir priežiūros išlaidas: kadangi pagrindiniai komponentai yra izoliuoti nuo išorinės aplinkos, jų iš esmės neveikia dulkės ir drėgmė, todėl nereikia priežiūros.

4.Didesnės pradinės investicijos: Dėl sudėtingesnių medžiagų ir procesų naudojimo (pvz., nerūdijančio plieno, suvirinimo robotu, helio nuotėkio aptikimo ir kt.), pradinė C-GIS pirkimo kaina paprastai yra didesnė nei AIS.

Dėl šių privalumų C-GIS plačiai naudojamas naujose energijos gamybos (fotovoltinės, vėjo energijos) stiprintuvo stotyse, miesto paskirstymo tinklo transformacijose, geležinkelių tranzitu, daugiaaukščiuose pastatuose, pramonės ir kasybos įmonėse, duomenų centruose ir pastotėse atšiauriose aplinkose (pvz., dideliame aukštyje, pakrančių zonose ir didelės taršos pramoninėse zonose).

Konstrukciniai ir dizaino ypatumai

Siekiant užtikrinti įrangos saugumą ir patikimumą per visą gyvavimo ciklą (iki 30 metų ar net ilgiau),40,5 kV C-GIS turi šias konstrukcijų projektavimo ir gamybos technologijos charakteristikas:

1.Aukšto lygio apsauga: Oro dėžės apsaugos lygis paprastai pasiekia IP67, kuris gali atsispirti trumpalaikio panardinimo įtakai.

2. Tikslus suvirinimo procesas: dujų dėžė paprastai yra pagaminta iš 304 nerūdijančio plieno plokštės, kurios storis yra 3 mm, kurią automatiškai lazeriu suvirina robotai, kad būtų užtikrintas suvirinimo tvirtumas ir sandarumas.

3. Griežtas nuotėkio aptikimas: po pagaminimo aptikimui bus naudojamas didelio tikslumo helio masės spektrometro nuotėkio detektorius, siekiant užtikrinti, kad metinis SF dujų nuotėkio greitis būtų ≤0,1%, o kai kurie aukščiausios klasės produktai gali siekti net ≤0,01%.

4. Pažangi integracija: naujos kartos intelektualioje gis spintelėje yra įmontuoti jutikliai, tokie kaip temperatūra, dalinis iškrovimas, mechaninės charakteristikos ir kt., kurie palaiko būsenos stebėjimą realiuoju laiku, nuotolinį valdymą ir ankstyvą įspėjimą apie gedimus bei yra svarbi išmaniojo tinklo realizavimo dalis.
