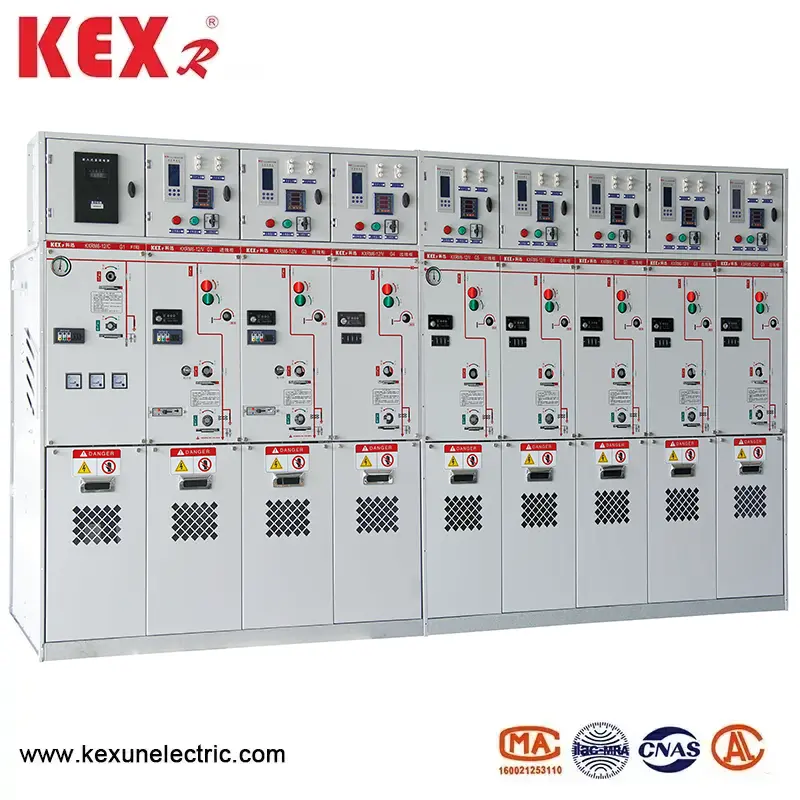

Aukštos įtampos skirstomieji įrenginiai

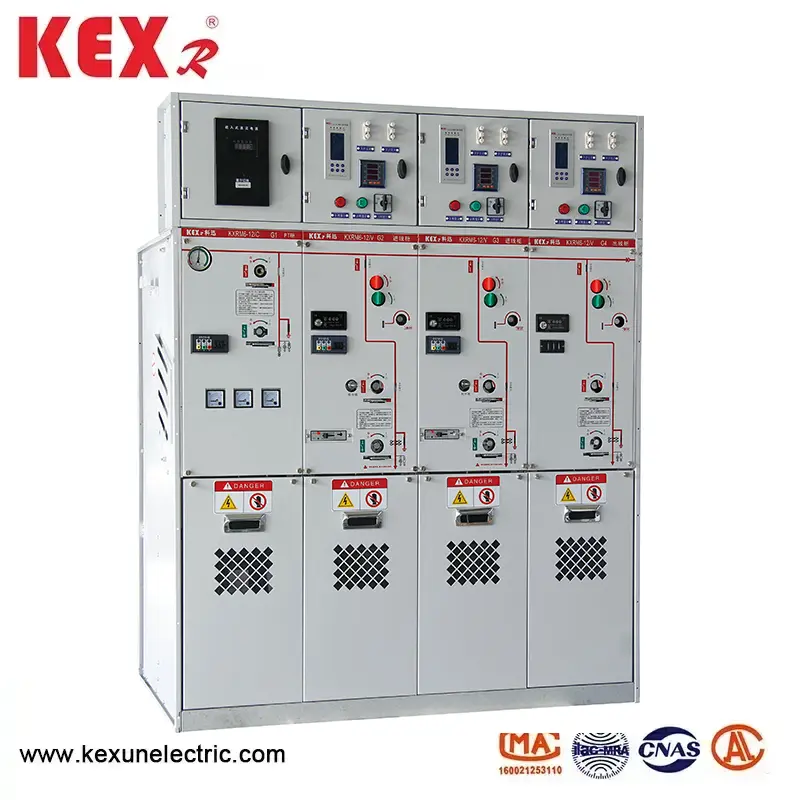

● Pagrindinės KXRM 6-12 tipo aukštos įtampos skirstomųjų įrenginių savybės

▶ Įtampos lygis: 6 ~ 12KV (tinkamas vidutinės įtampos paskirstymo sistemai).

▶ Konstrukcijos tipas: Metalinis uždaras, modulinė konstrukcija, paprastai naudojant SF6 izoliaciją arba vakuuminį lanko gesinimo technologiją.

▶ Taikymo scenarijus: Miesto paskirstymo tinklo žiedų tinklo maitinimo maitinimo energijos paskirstymas pramoniniuose parkuose ir bendruomenių pastotės išleidimo angoje ir perjungimo stotyje

▶ Pagrindinės funkcijos: apkrovos jungiklis (su saugiklio apsauga)

Grandinės pertraukiklio blokas (neprivaloma)

Galima pasirinkti kabelio įleidimo angą ir lizdą, matavimą, stebėjimą ir kitus funkcinius modulius.

● KXRM 6-12 Tipo aukštos įtampos skirstomieji įrenginiai, naudojant sąlygas

Aukštos įtampos skirstomieji įrenginiai yra tinkami įvairioms aplinkoms, tokioms kaip aukšta ir žema temperatūra (+40 ℃ ~ –40 ℃), drėgmė, dulkės, druskos tarša, minos ir didelis aukštis (L000). Trumpalaikis panardinimas į vandenį per 24 valandas neturi įtakos naudojimui.

Pastaba: jei aukštis yra didesnis, nurodykite konkretų aukštį KEXR

● Standartai

Aukštos įtampos skirstomieji įrenginiai atitinka žemiau esančius standartus

◆ Tarptautiniai standartai

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 ir kt.

◆ Kinijos standartai

GB3804, GB3906, GB11022 ir kt.

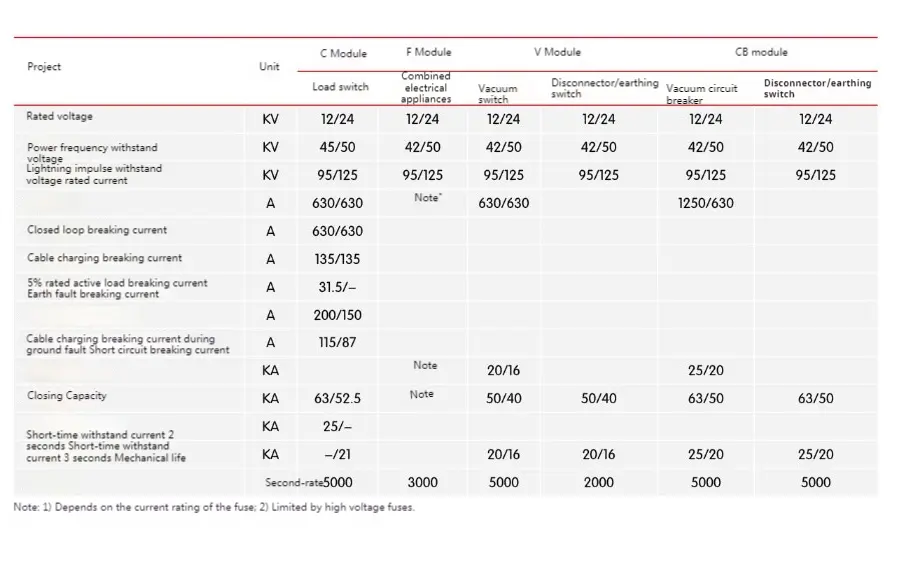

● Aukštos įtampos skirstomųjų įrenginių techniniai parametrai

Kiekvienas „KXRM6“ aukštos įtampos skirstomojo įrenginio modulis turi šią konfigūraciją

1.D Kabineto konfigūracija Žr. „Kabelinio ryšio modulis be įžeminimo peilio“ standartinei konfigūracijai ir charakteristikoms.

2. C spintelės konfigūracija Žr. „Apkrovos jungiklio modulis“, skirtą standartinei konfigūracijai ir charakteristikoms. 3.F Kabineto konfigūracija Žr. „Vacuum Switch Module“ standartinei konfigūracijai ir charakteristikoms.

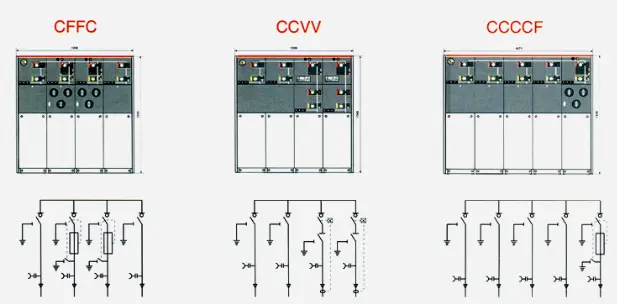

KX-RM6 standartinis derinys taip pat pateikia šias konfigūracijas

1. Kontroliuojančios įtampos indikatorius gaunamos įvorės indikatorius

2. Kiekvienoje oro kameroje yra slėgio matuoklis, skirtas SF6 tankio stebėjimui.

3. Kėlimo kėlimo

4. Veikimo rankena

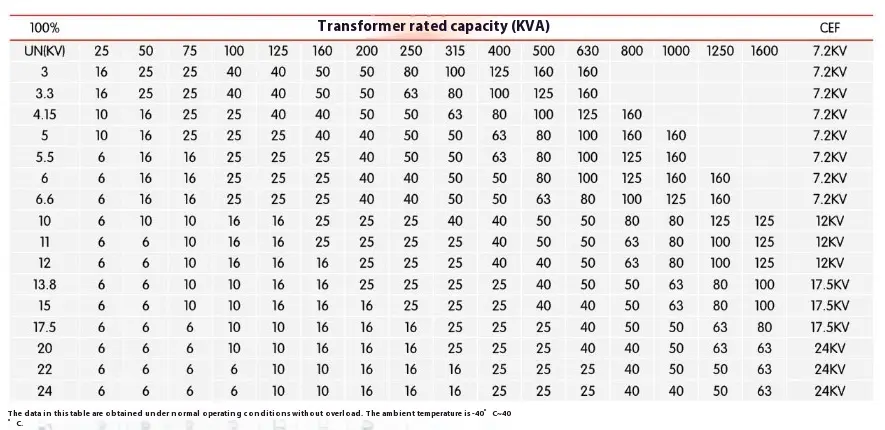

● saugiklių ir transformatorių palyginimo lentelė
