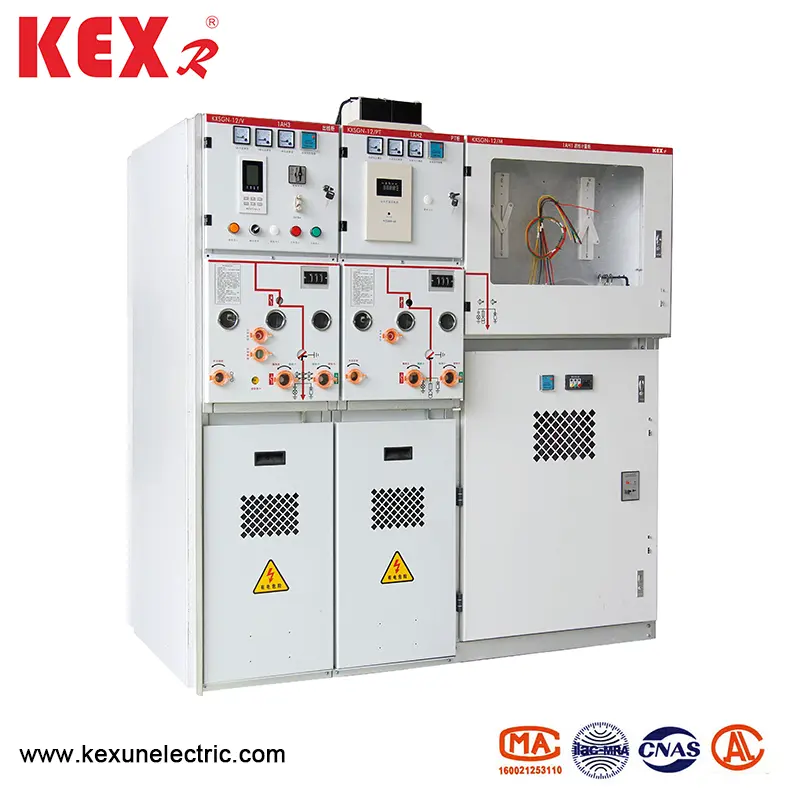

Kietos izoliuota uždara vidutinės įtampos jungiklio įranga

„Kexun“ yra tiekėjas, kurio specializacija yra energijos perdavimo ir transformacijos įrangos gamyba Kinijoje. Solidinė izoliuota uždara vidutinės įtampos jungiklio įranga yra viena iš pagrindinių KEXR produktų. Kaip pagrindinė izoliacijos terpė, ji naudoja kietą izoliacijos medžiagą, teikiančią puikią sprendimų seriją „Power Grid“ atnaujinimo ir paskirstymo vartotojams.
Modelis: KXSGN-12
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

● Produkto apžvalga

„KXSGN-12“ kietas izoliuotas uždaros vidutinės įtampos jungiklio įranga turi daugybę schemų, tokių kaip grandinės pertraukiklio apsauga, transformatoriaus apsauga, apkrovos valdymas, saugiklių derinio elektra, PT maitinimo šaltinis, autobusų jungiklio kėlimas ir pan. Šis produktas gali būti naudojamas kaip „Power System Ring“ tinklo paskirstymo įranga, taip pat gali būti naudojamas kaip energijos paskirstymo įranga pramoninių ir kasybos įmonių miesto statybai, turinčios daugiafunkcinę ir universalumą.

Kietos izoliuotos uždaros vidutinės įtampos jungiklio įranga Priimkite kietą izoliacinę medžiagą kaip pagrindinę izoliacinę terpę, vakuuminį pertraukiklį, laidų jungtį, atjungimą, įžeminimo jungiklį, pagrindinę magistralę, šakos magistralę ir kitas pagrindines elektrines grandines, suvyniotas ir supakuotas į tvirtą izoliacinę terpę į vieną ar kelis modulius su tam tikromis funkcijomis, kurias galima sujungti ir išplėsti, jame yra išsamią izoliaciją ir stangrumą.

● Naudojimo sąlygos

Aplinkos temperatūra ： -45 ~ 40 ℃

Maksimalus aukštis ： 4000 m

Maksimalus dienos vidutinė temperatūra ： 35 ℃

Maksimalus dienos drėgmė ： 95%

Maksimalus mėnesinė drėgmė ： 90%

Max seisminio intensyvumas ： 8 laipsnis

Pastaba ： Kietos izoliuotos uždaros vidutinės įtampos jungiklio įranga turėtų būti įrengta vietoje be ugnies, sprogimo ir smurtinės vibracijos.

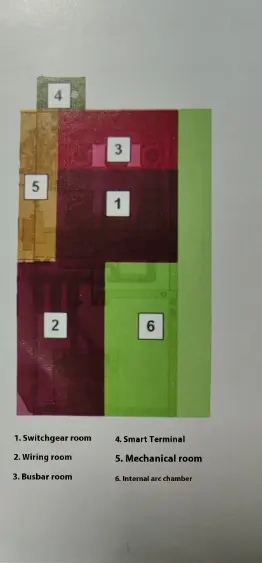

● Tarpiklio struktūra

Solid Insulated Closed Medium Voltage Switch Equipment

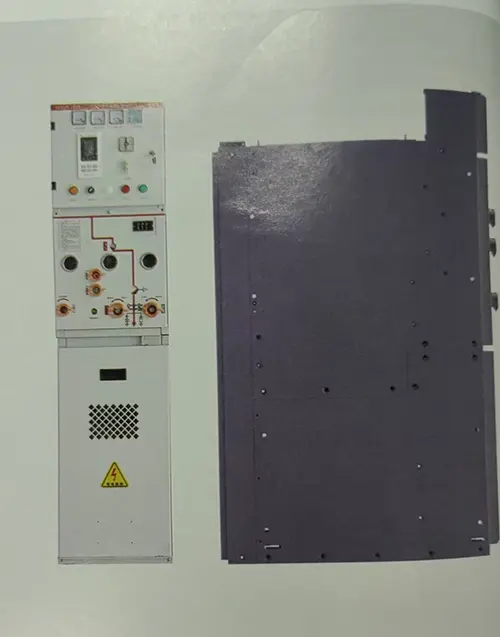

● Kietos izoliuotos uždaros vidutinės įtampos jungiklio įrangos apygardos matmenys

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Mažesnis izoliacijos tipas

Suplanuoti	Spintelės plotis	Kabineto gylis	Spintelės aukštis	Viršutinė apsauga
PT gaunama linija	450	940	1500	Padidinti 200
Gaunamas ir kontūras	375	940	1500	Padidinti 200
Sujungimo jungiklis	375	940	1500	Padidinti 200
Sujungimo izoliacija	375	940	1500	Padidinti 200
Autobusų kėlimas	375	940	1500	Padidinti 200
Tradicinis matavimas	750	940	1500	Padidinti 200
Kompaktiškas matavimas	375	940	1500	Padidinti 200
Maitinimo šaltinis Pt	450	940	1500	Padidinti 200
Valdymo ir apsaugos bazinė stotis	375	940	1500

◆ Viršutinės izoliacijos tipas

Suplanuoti	Spintelės plotis	Kabineto gylis	Spintelės aukštis	Viršutiniai kontūrai
PT gaunama linija	450	940	1800	„Highen 260“
Gaunamas ir kontūras	425	940	1800	„Highen 260“
Sujungimo jungiklis	425	940	1800	„Highen 260“
Sujungimo izoliacija	425	940	1800	„Highen 260“
Autobusų kėlimas	425	940	1800	„Highen 260“
Tradicinis matavimas	750	940	1800	„Highen 260“
Kompaktiškas matavimas	425	940	1800	„Highen 260“
Maitinimo šaltinis Pt	450	940	1800	„Highen 260“
Valdymo ir apsaugos bazinė stotis	375	940	1800

● Techninis parametras

◆ Techniniai skirstomųjų įrenginių parametrai

Daiktas			Vienetas	Duomenys
Įvertinta įtampa			Kv	12
Įvertintas dažnis			Kv	50
Įvertinta srovė			Kv	630	1250
Įvertintas izoliacijos lygis	Galios dažnis atlaiko įtampą （UD） 1min	Pertrauka	A	48
		Pakaitinis	A	42
		Santykinė žemė	A	42
	Žaibo impulsas atlaiko įtampą （aukštyn）	Pertrauka	A	85
		Pakaitinis	A	75
		Santykinė žemė	A	75
Įvertinta trumpojo jungimo lūžio srovė （1SC）			A	25	31.5
Įvertinta trumpalaikė atlaikymo srovė （4S）			KA	25	31.5
Įvertinta smailė atlaiko srovę （1P）			KA	63	80
Įvertinta trumpojo jungimo uždarymo srovė （Peak） (1MA)			KA	63	80
Apsaugos nuo gaubto laipsnis			KA	IP4X
Veiklos metodas			Laikas	Pavasario energijos kaupimo tipas

◆ Izoliuoto įžeminimo jungiklio techniniai parametrai

Daiktas			Vienetas	Duomenys
Įvertinta įtampa			Kv	12
Įvertinta srovė			A	630	1250
Įvertinta trumpalaikė atlaikymo srovė （4S）			KA	25	31.5
Įvertinta smailė atlaiko srovę				63	80
	Galios dažnis atlaiko įtampą （UD） 1min	Fazė ir žemė	Kv	42
		Pertrauka		48
	Įvertintas žaibo impulsas atlaiko įtampą （aukštyn）	Fazė ir žemė	Kv	75
		Pertrauka		85
Mechaninis atjungimo laikas (ON-OFF)			Laikas	3000
Mechaninis įžeminimo jungiklio tarnavimo laikas (nepaisymas)			Laikas	3000
