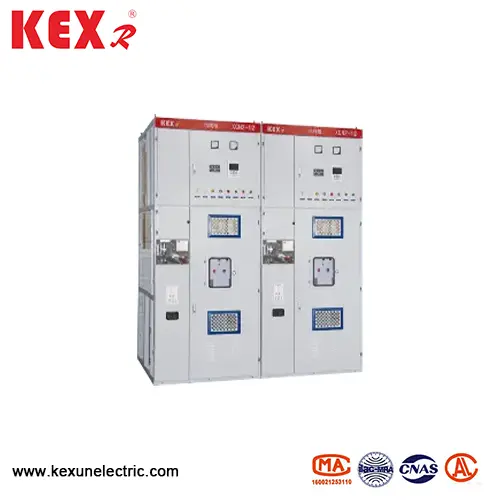

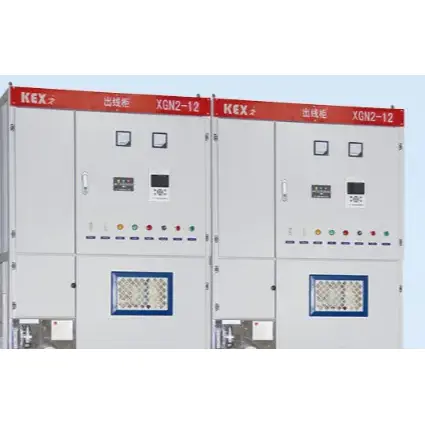

Dėžutės tipas fiksuotas metalinis uždaras skirstomieji įrenginiai

● Naudojant sąlygas

▶ XGN2-12 tipo dėžutės tipo tipo fiksuoto metalo uždaras skirstomojo įrenginio aplinkos temperatūra turėtų būti

-25 ~ 40 ℃ (vidaus)

▶ Aukštis: žemiau 1000 m

▶ Dienos vidutinė santykinė drėgmė yra ne didesnė kaip 95%, o mėnesinė santykinė drėgmė yra ne didesnė kaip 90%

▶ Žemės drebėjimas neturi viršyti 8 dydžio

▶ „XGN2-12“ tipo dėžutės tipas Fiksuotas metalinis uždaras skirstomieji įrenginiai turi būti montuojami į vietą, kurioje nėra ugnies, sprogimo, rimtos taršos, cheminės korozijos ir smurtinės vibracijos.

● Techninis parametras

◆ Anti-klaidos įtaisas

„Penkių prevencijų“ funkcija yra užkirsti kelią grandinės pertraukiklio padalijimui ir uždaryti per klaidą; Užkirsti kelią netinkamam apkrovai ir netinkamam izoliacinio jungiklio operacijai; Užkirsti kelią įžeminimo jungikliui uždaryti, kai jis įkraunamas; Užkirsti kelią įžeminimo jungikliui įjungti, kai jis uždarytas; Neleiskite per klaidą įvesti įkrautą intervalą.

Šis XGN2-12 tipo dėžutės tipo fiksuoto metalo uždaras skirstomieji įrenginiai priima privalomą mechaninį fiksavimo režimą, o fiksavimo įtaisą sudaro pagrindiniai komponentai, tokie kaip atrama, diskas, skydas, fiksavimo plokštė, rankena, rankena, jungiamoji strypas ir kt.

▶ Valdymo jungiklis (KW jungiklis) su raudonu ir žaliuoju flopu naudojamas grandinės pertraukiklio schemoje, kad grandinės pertraukiklis nebūtų padalintas ir uždarytas per klaidą

▶ Tik po to, kai grandinės pertraukiklis yra tikrai sulaužytas, maža rankena gali būti ištraukta iš „veikiančios“ padėties ir pasukta į „sulaužymo ir užrakinimo“ padėtį; Izoliacinio jungiklio atidarymas ir uždarymas; Užkirskite kelią 7 krovinių atjungimo jungikliui nuo atidarymo ir uždarymo. Užrakinimo ir anti-fiksavimo grįžtamumas turi dvigubas kovos su neišmatuojamas funkcijas, tai yra, kai maža rankena yra „laužymo užrakinimo“ padėtyje, galima įjungti ir išjungti tik viršutinius ir apatinius atjungiklius, tačiau grandinės pertraukiklio negalima įjungti ir išjungti, todėl išvengiama klaidingo grandinės pertraukiklio operacijos.

▶ Kai grandinės pertraukiklis ir viršutinė bei apatinė atjungiklių yra uždaroje būsenoje, o maža rankena yra „darbinėje“ padėtyje, priekinių ir galinių spintelių durų negalima atidaryti, kad jie per klaidą neleistų jiems įveikti tiesioginį intervalą per klaidą.

▶ Kai viršutiniai ir apatiniai atjungikliai nebus atidaromi, įžeminimo jungiklis negali būti uždarytas, o mažos rankenos negalima pasukti nuo „laužymo ir užrakinimo“ padėties į „priežiūros“ padėtį, kuri gali užkirsti kelią įžeminimo vielai pakabinti elektros energiją

▶ Jei įžeminimo jungiklis nebus atidarytas, viršutinės ir apatinės atjungiklių negalima uždaryti, o tai gali užkirsti kelią įžeminimo laidui uždaryti viršutinius ir apatinius atjungiklius.

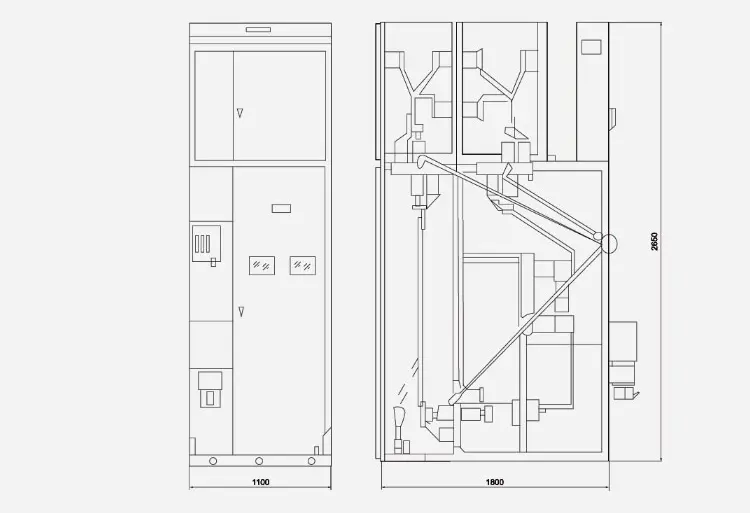

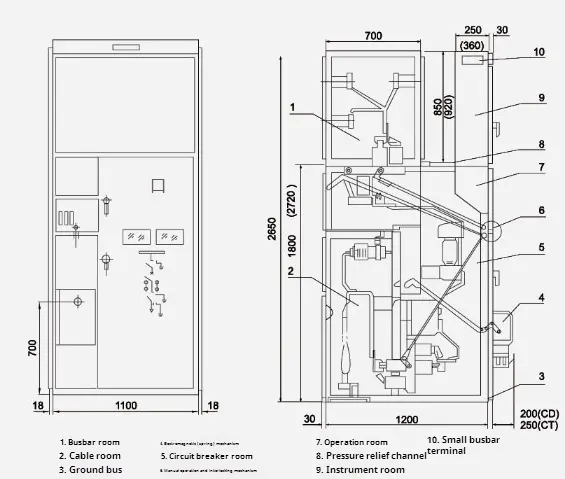

● XGN □ -12/07D kontūro brėžinys

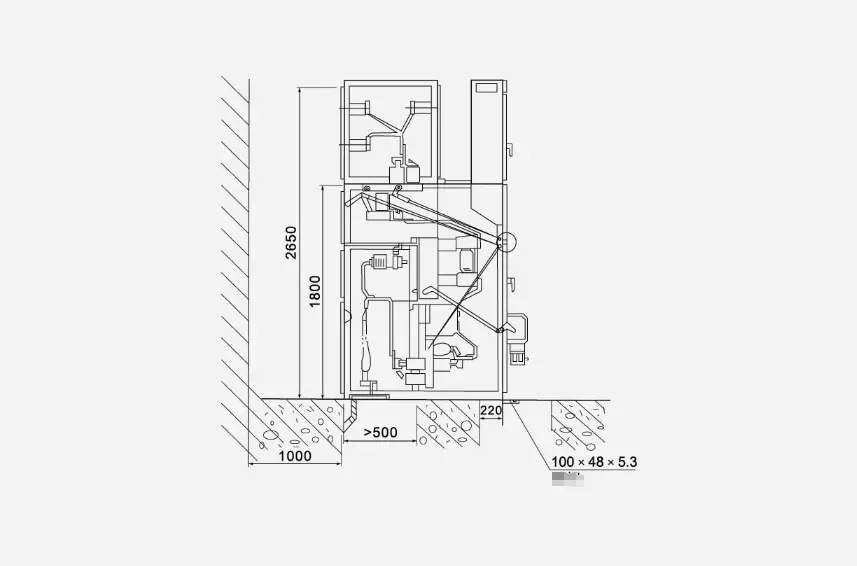

● XGN □ -12 (apėjimo kabelio lizdas) kontūro brėžinys

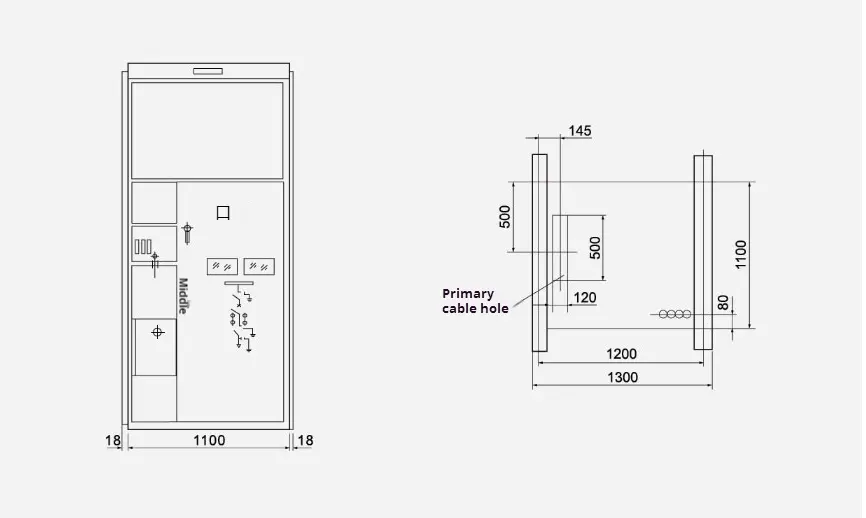

● Bendras matmenų diegimo brėžinys
