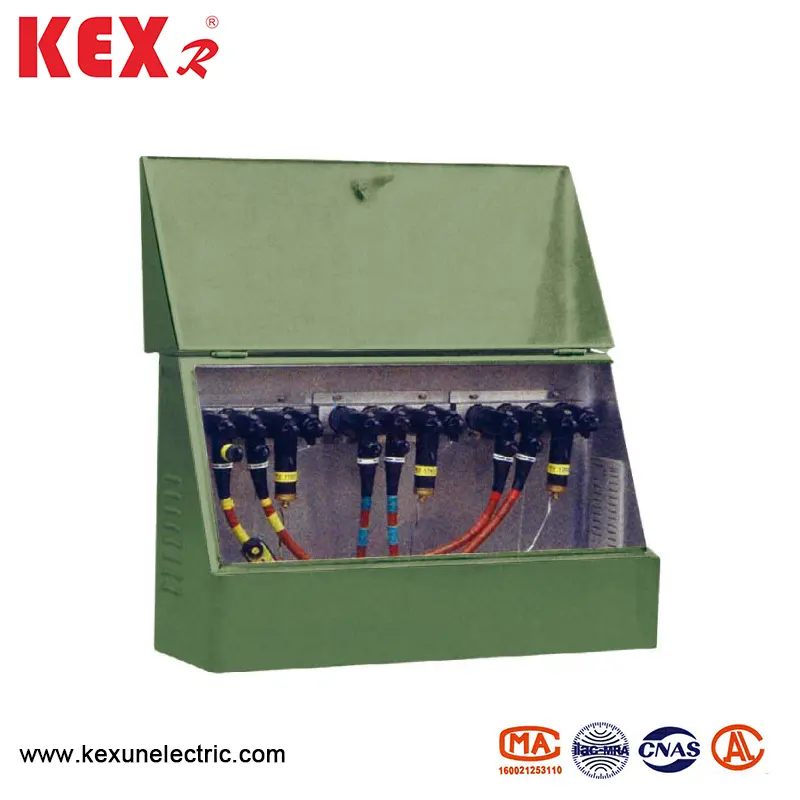

25KV Amerikos kabelinės šakos dėžutė

● Naudojimo sąlygos

25 kV amerikietiškos kabelinės šakos dėžutė tinkama naudoti šiomis sąlygomis.

▶ Aplinkos temperatūra: nuo –30 iki 40 ℃

▶ Vėjo greitis: mažesnis nei 34m/s (mažiau nei 700PA)

▶ Drėgmė: dienos vidutinis drėgmė mažesnė kaip 95%; mėnesio vidutinis drėgmė mažesnė kaip 90%

▶ atspari smūgiams: horizontalus pagreitis yra ne didesnis kaip 0,4 m/s, o vertikalus pagreitis yra ne didesnis kaip 0,15 m/s.

▶ Įdiegimo svetainės polinkis: mažiau nei 3 °

▶ Montavimo aplinka: Aplinkinis DFW tipo 25KV amerikietiškos kabelinės šakos dėžutės oras neturėtų būti akivaizdžiai užterštas korozinėmis, degiomis dujomis, vandens garais ir kt., O smurtinės vibracijos nėra.

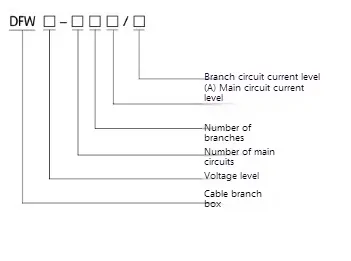

● Modelio reikšmė

● Techninis parametras

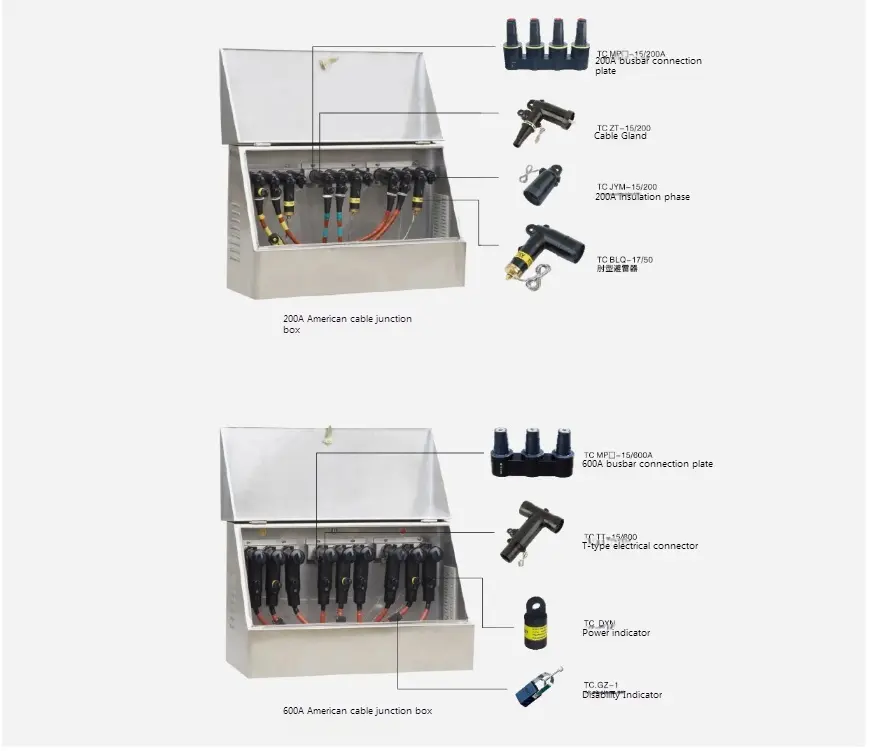

● 25 kV amerikietiško kabelinės šakos dėžutės schemos pavyzdys

Jei 25 kV amerikietiškos kabelio šakos dėžutės negalima dėti dėl vietos apribojimo, ji gali būti tiesiogiai sujungta kabelių jungtimis, kad susidarytų kelios kabelių šakos (autobusų strypai nereikalingi, o prijungimo metodas parodytas šiame pavyzdyje) ir dedamas į kabelio tranšėją ar kitas vietas. 1 pavyzdys Kiekvieną keturių gaunamų ir išeinančių linijų grupę (2 × 600A+2 × 200A) sudaro dvi T-II kabelių jungtys, dvi alkūnės jungtys ir tarpinė jungtis. T-ⅱ kabelio jungtis 200a yra sujungta su alkūnės kabelio jungtimi (kita pusė yra sujungta su visiško izoliuoto oksido suderinimu).

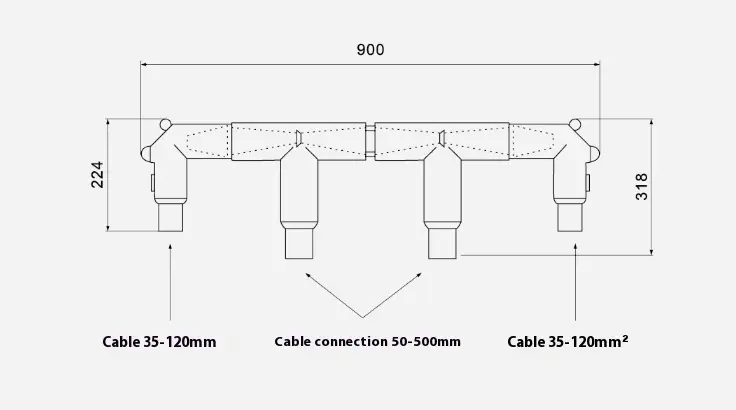

Žr. Žemiau esantį paveikslą, kuriame pateikiami dydžio pavyzdžiai ：

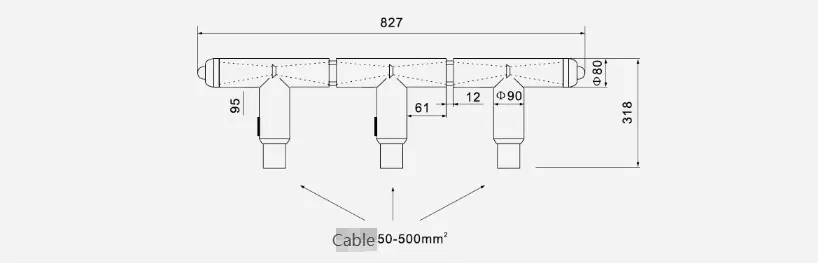

2 pavyzdys Trys prieigos linijos (3x600A) Kiekvieną fazę sudaro trys T formos kabelių jungtys ir dvi tarpinės jungiamosios jungtys. Žemiau esančiame paveikslėlyje rasite matmenų ir pavyzdžių:

● Diagramos pavyzdys
