15KV Amerikos kabelinės šakos dėžutė

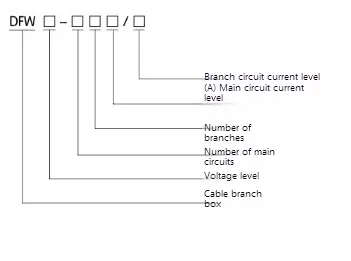

● Numeravimo aprašymas

● DFW tipo 15KV amerikietiškos kabelinės šakos dėžutės charakteristikos

◆ Projektavimo funkcija

▶ Bendras dėžutės dizainas: Visos kabelių jungtys, jungikliai ir kiti komponentai yra integruoti į metalinę dėžę, turinčios kompaktišką struktūrą ir mažą erdvę.

▶ Žemas moduliškumas: palyginti su Europos šakos dėžute, „American Forf Box“ plečiasi silpnai ir paprastai priima fiksuotą grandinių skaičių (pvz., 2 ~ 6 grandinės).

▶ Apsauga nuo metalo apvalkalo: dėžutė dažniausiai pagaminta iš nerūdijančio plieno arba cinkuoto plieno, o apsaugos lygis paprastai yra IP54 (dulkėms atsparios ir atsparios purslams), o kai kurie aukščiausios klasės modeliai gali pasiekti IP65.

◆ Kabelio prijungimo režimas

Naudojant amerikietiškus kabelinius priedus

▶ 15KV amerikietiška kabelio šakos dėžutė Naudokite nuimamą jungtį („Loadbreak“ jungtis), tokią kaip 200A arba 600A alkūnės kištukas, kad palaikytumėte tiesioginį kištuką (reikalingas specialus operacinis strypas).

▶ Kabelių jungtys yra visiškai izoliuotos arba pusiau izoliuojamos, o kai kurios gyvos dalys gali būti veikiamos, todėl būtina bendradarbiauti su izoliaciniais apsauginiais dangteliais.

▶ Tinka įvairiems kabeliams: Palaikomas vario kabelis arba aliuminio kabelis, o skerspjūvis paprastai svyruoja nuo 50 mm iki 500 mm.

◆ Saugumas ir apsauginis našumas

▶ DFW tipas 15KV Amerikos kabelinės šakos dėžutė yra visiškai uždara struktūra: sumažinkite išorinį poveikį aplinkai ir sumažinkite elektros smūgio riziką.

▶ įmontuotas suderinimas (neprivaloma): užkirsti kelią viršįtampio smūgiui ir apsaugoti kabelius bei įrangą.

▶ Gedimo indikacijos funkcija (kai kurie modeliai): Su „Flip-Flop“ arba LED gedimo indikatoriumi, kuris patogu greitai rasti gedimo tašką.

◆ pritaikomumas prie aplinkos

▶ Stiprus pasipriešinimas orui: 15KV amerikietiškos kabelinės šakos dėžutė. Jis tinka darbo aplinkai -30 ℃ ~+50 ℃ ir tinkama ilgalaikiam lauko veikimui.

▶ Apdorojimas nuo korozijos: Dėžutės korpuso paviršius purškiamas plastiku, cinkuotais ir kitais procesais, siekiant atsispirti druskos purškimui ir korozijai.

◆ Įdiegimas ir priežiūra

▶ Patogus montavimas: paprastai montuojami ant sienos arba montuojamos grindys, tinkamos siauroms vietoms.

▶ Paprasta techninė priežiūra: visiškai uždarytas dizainas, iš esmės be priežiūros, reikia reguliariai tikrinti jungtinę būseną.

▶ Tiesioginės eilutės operacija (kai kurie modeliai): Norėdami sumažinti elektros energijos tiekimo nutraukimo laiką, naudokite specialų izoliacinį operacinį strypą.

◆ apribojimai

× Prastas mastelio keitimas: kilpų skaičius yra fiksuotas, o įrangai reikia pakeisti vėlesnei talpos išplėtimui.

× Žemas apsaugos lygis: Kai kurie modeliai nėra tokie atsparūs dulkėms ir vandeniui kaip Europos šakų dėžutės.

● Techninis DFW tipo 15KV amerikietiško kabelio šakos dėžutės parametras

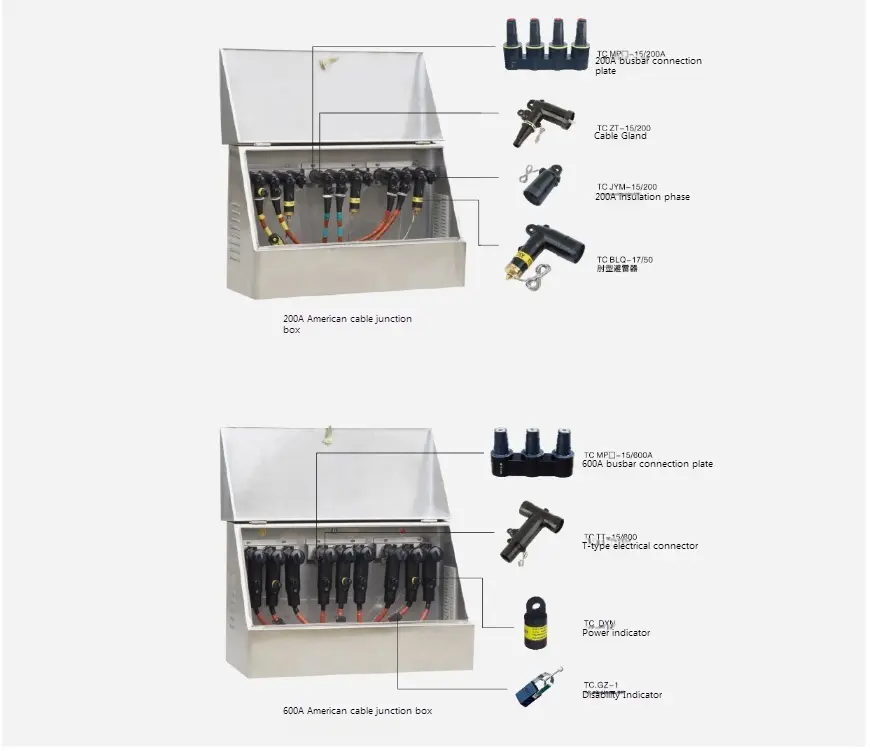

● 15KV tipo amerikietiško kabelio šakos dėžutės struktūros pavyzdys DFW schemos pavyzdys

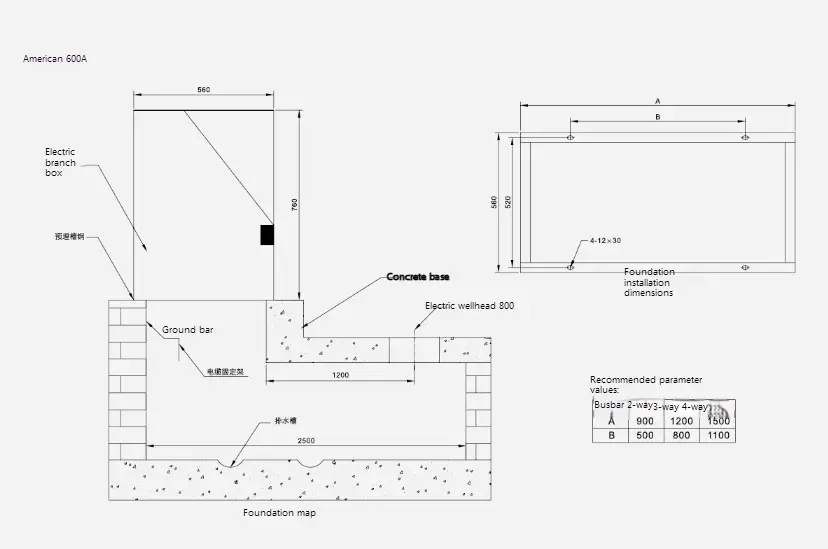

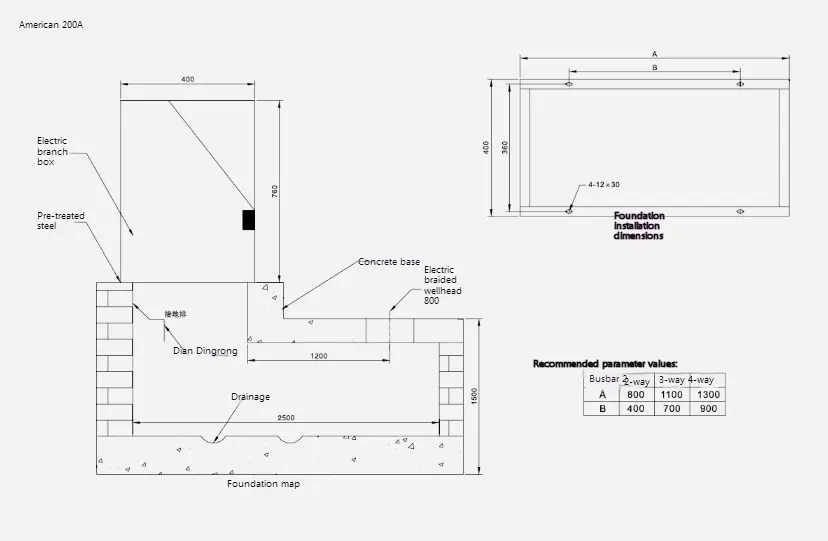

● DFW tipas 15KV Amerikos kabelinės šakos dėžutės pamatų struktūra
