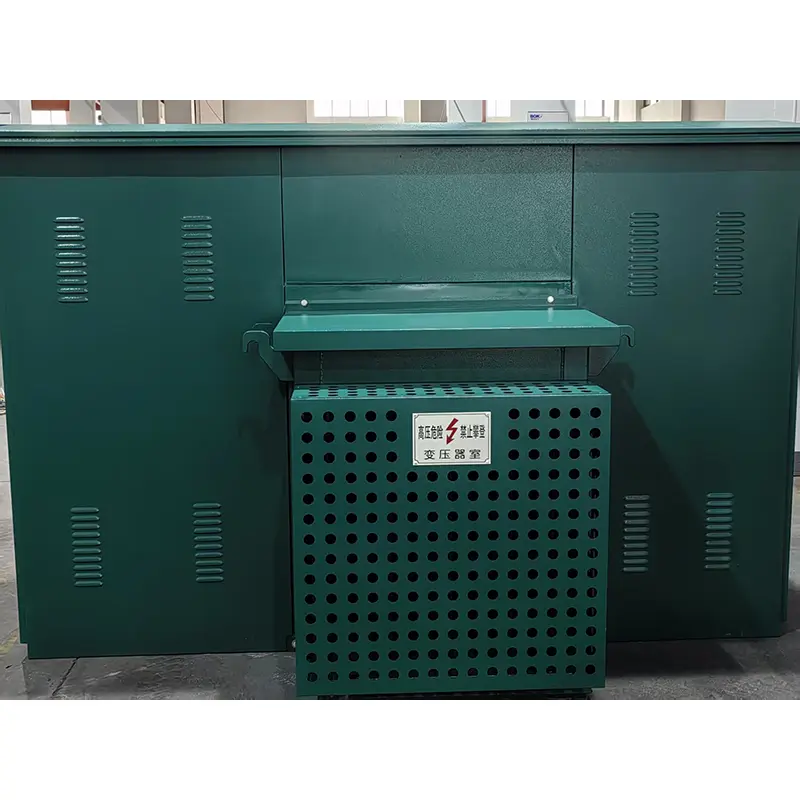

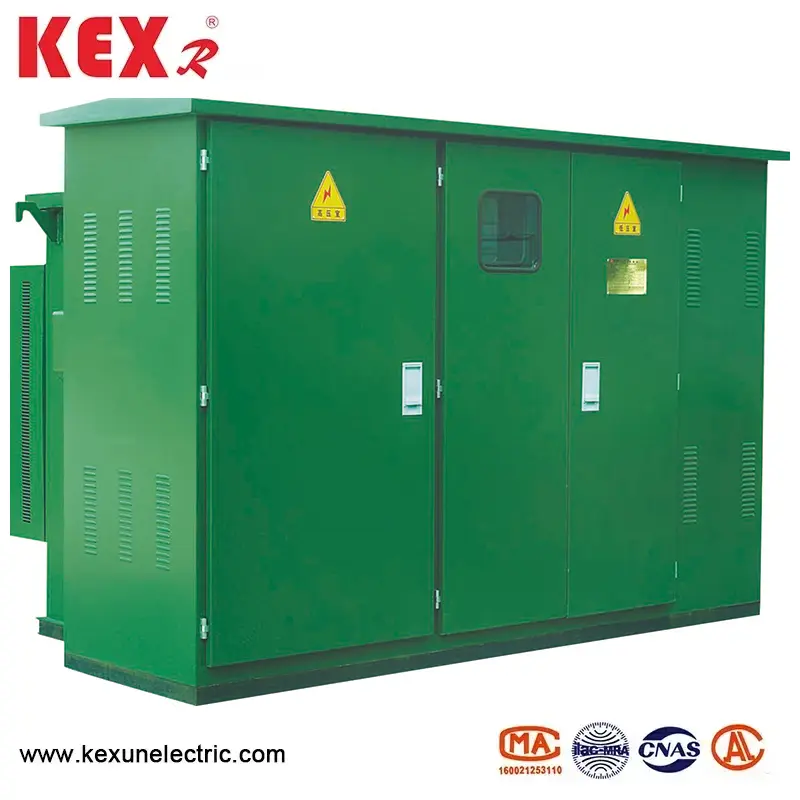

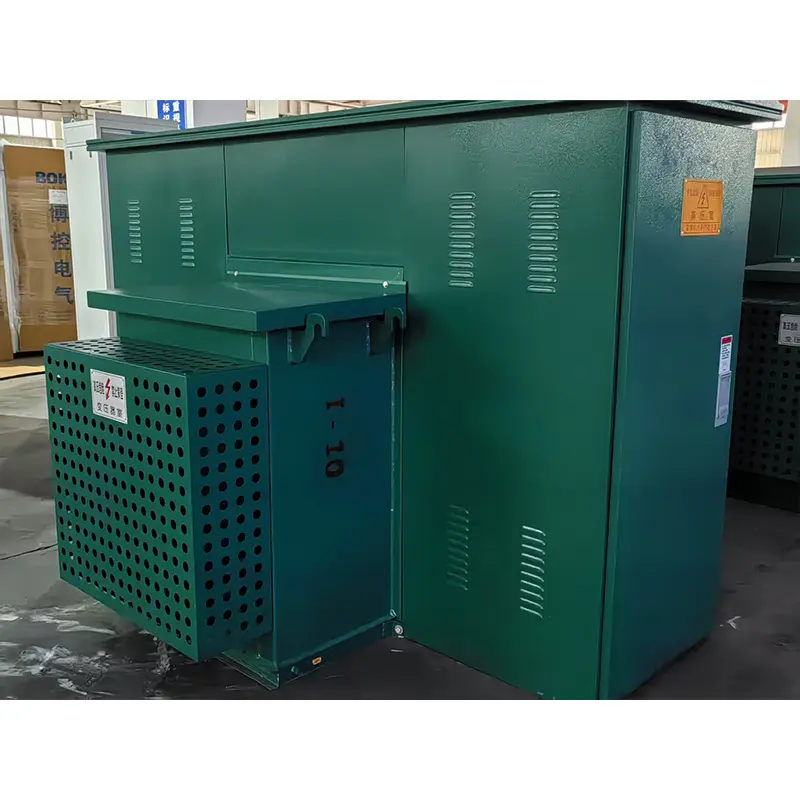

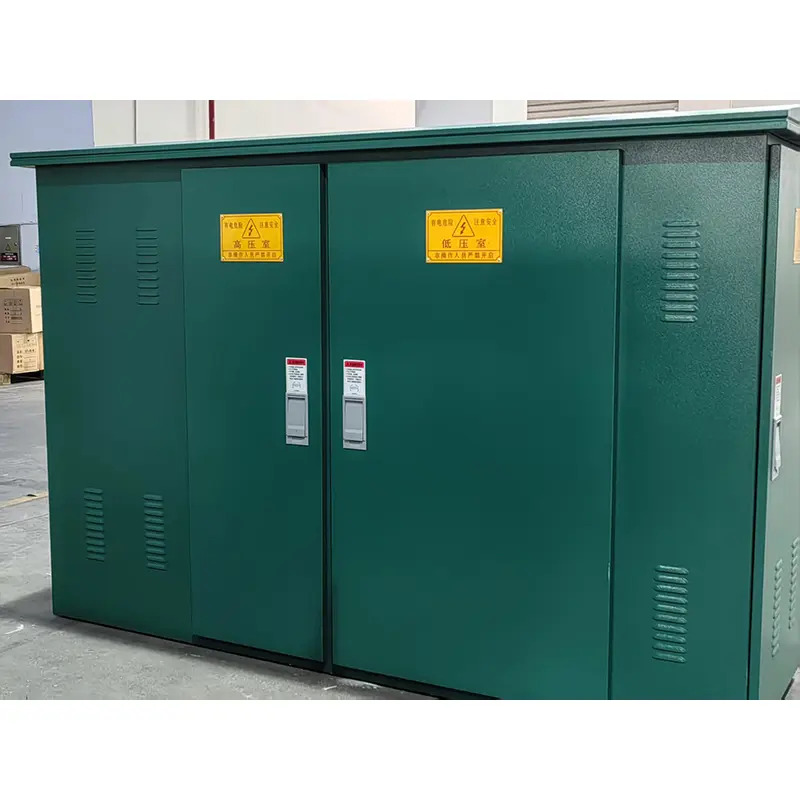

Amerikos tipo kompaktiškas transformatorius

● Amerikos tipo kompaktiško transformatoriaus modelio analizė

－Z: Kombinuotas tipas

－B: pastotė

－W: lauke

－12: Nominuota įtampa 12kV

● Amerikos tipo kompaktiško transformatoriaus produkto padėties nustatymas:

◆ Integruotas kompaktiškas lauko paskirstymo sprendimas

◆ Tinka miesto platinimo tinklams, pramoniniams parkams ir naujiems energijos projektams.

◆ Laikykitės GB/T 17467 standarto (lygi IEC 62271-202).

◆ Aukštos įtampos kamera

● Struktūrinės charakteristikos

Dėžutės dizainas:

▶ „American Type Compact Transformeris

▶ Šilumos izoliacijos tarpsluoksnis (poliuretano putos, šilumos laidumas ≤ 0,025 W/M K)

▶ Apsaugos laipsnis IP34D (apsauga nuo lietaus/mažų gyvūnų apsauga)

Išdėstymo optimizavimas:

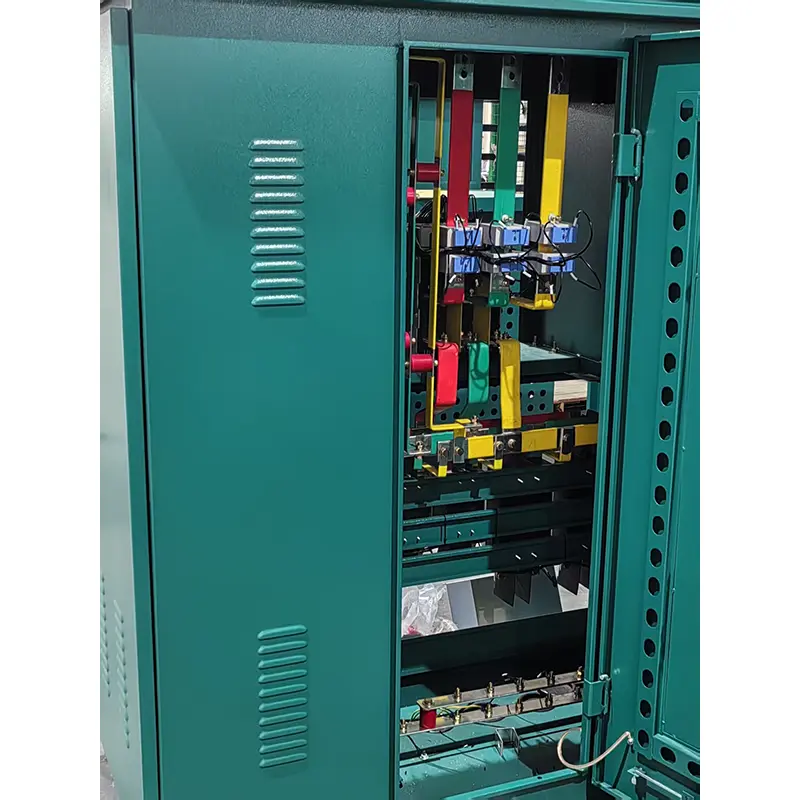

▶ Nepriklausomi aukštos įtampos kameros, transformatoriaus kameros ir žemos įtampos kameros skyriai.

▶ Priežiūros kanalo plotis ≥800 mm

▶ Viršutinė priverstinė ventiliacijos sistema (temperatūros valdymo pradžia ir sustojimas)

● Amerikos tipo kompaktiško transformatoriaus aplinkos sąlygos naudojant

◆ Aplinkos temperatūra: maksimali temperatūra +40 ℃, minimali temperatūra-30 ℃;



◆ Vėjo greitis: lygi 34 m/s (ne daugiau kaip 700PA);

◆ Drėgmė: Vidutinė dienos santykinė drėgmė yra ne didesnė kaip 95%; Mėnesinė santykinė drėgmės vertė yra ne didesnė kaip 95%;

◆ Atsparus smūgiams: horizontalus pagreitis yra ne didesnis kaip 0,4 m/s2, o vertikalus pagreitis yra ne didesnis kaip 0,15 m/s² ；;

◆ Įdiegimo svetainės polinkis: Amerikos tipo kompaktiško transformatoriaus polinkio montavimo svetainė turėtų būti mažesnė nei;

◆ Montavimo aplinka: Akivaizdu, kad Amerikos tipo kompaktiško transformatoriaus aplinkinis oras nėra akivaizdžiai užterštas korozinėmis ir degiomis dujomis, o montavimo vietoje nėra smurtinės vibracijos;

◆ Užsisakydami šį produktą, viršijantį aukščiau nurodytas sąlygas, galite derėtis su mūsų įmone.

◆ Amerikos tipo kompaktiškų transformatorių techniniai parametrai
