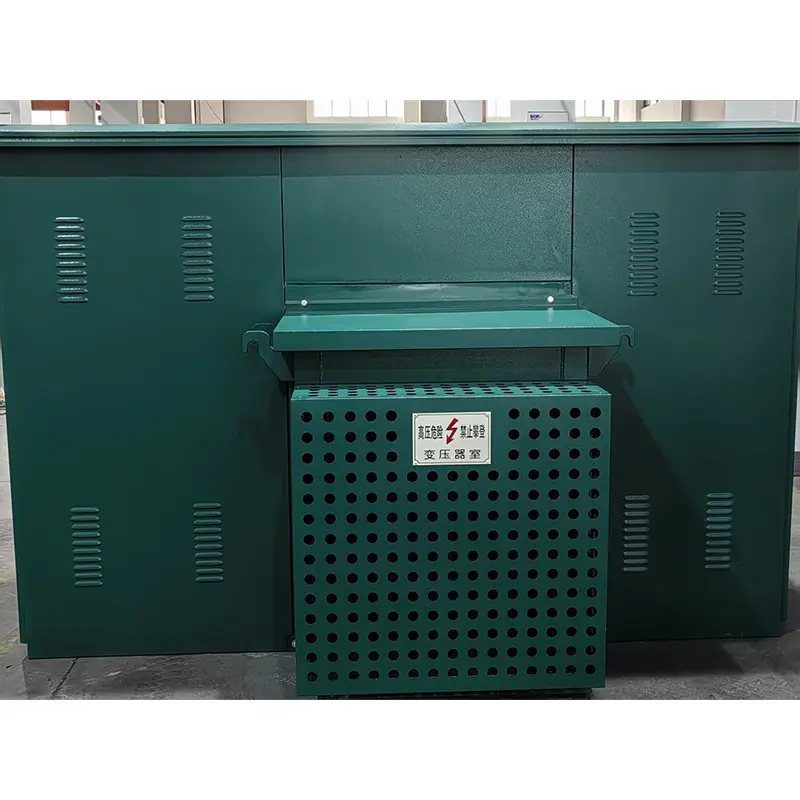

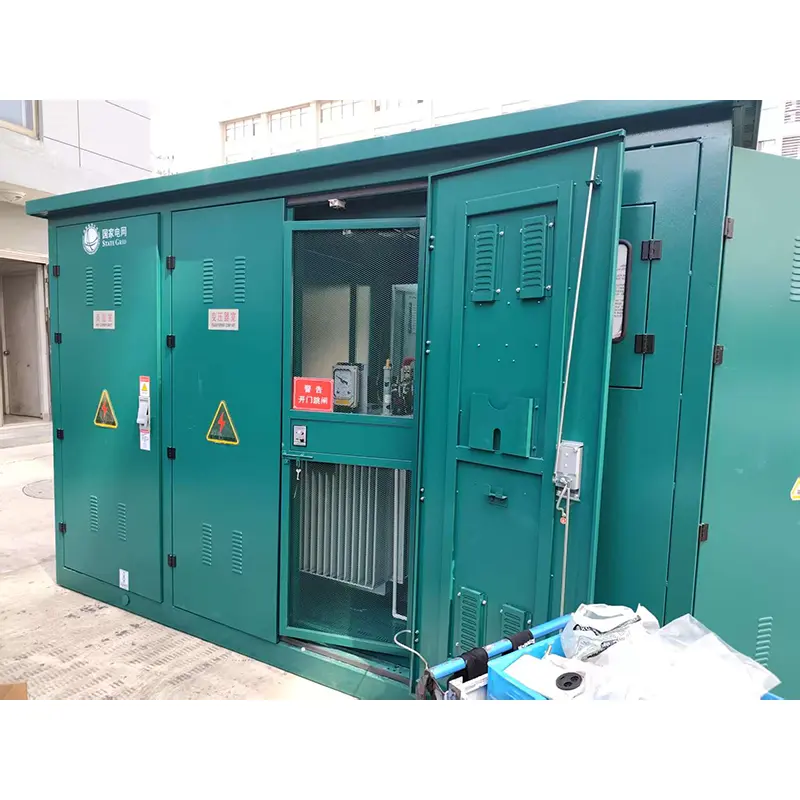

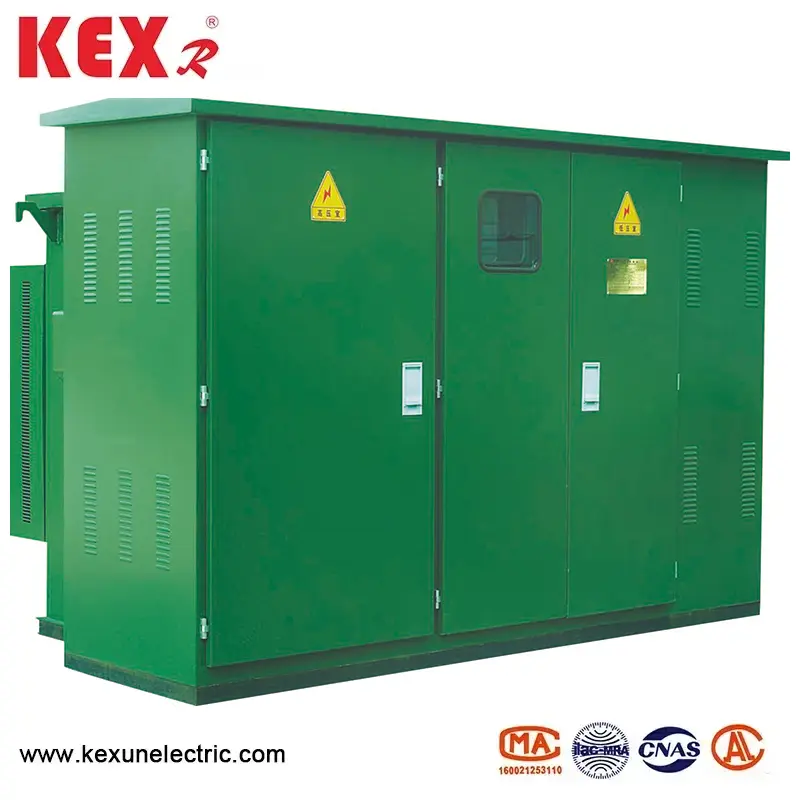

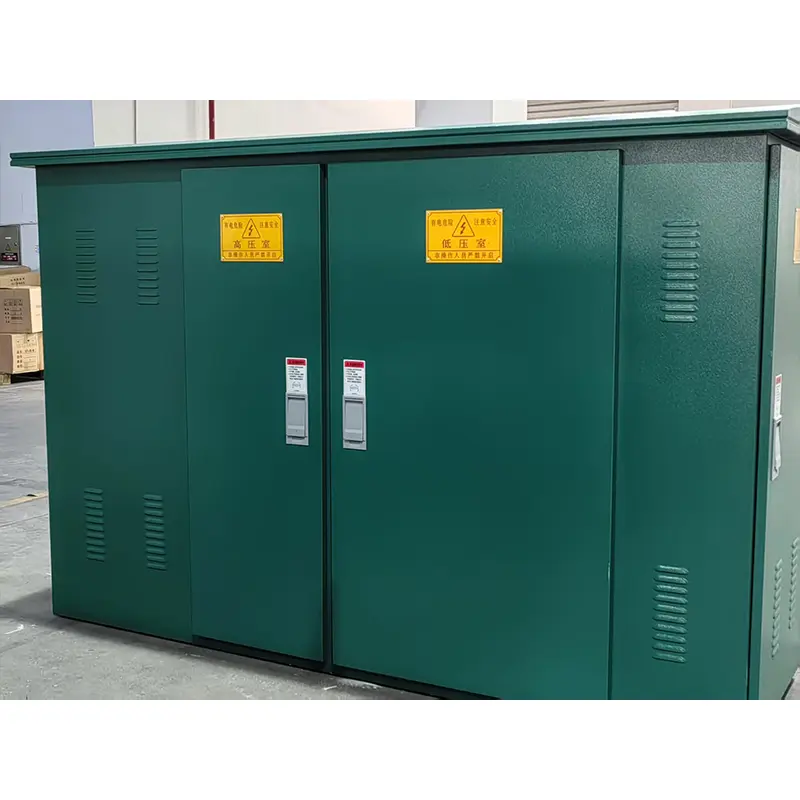

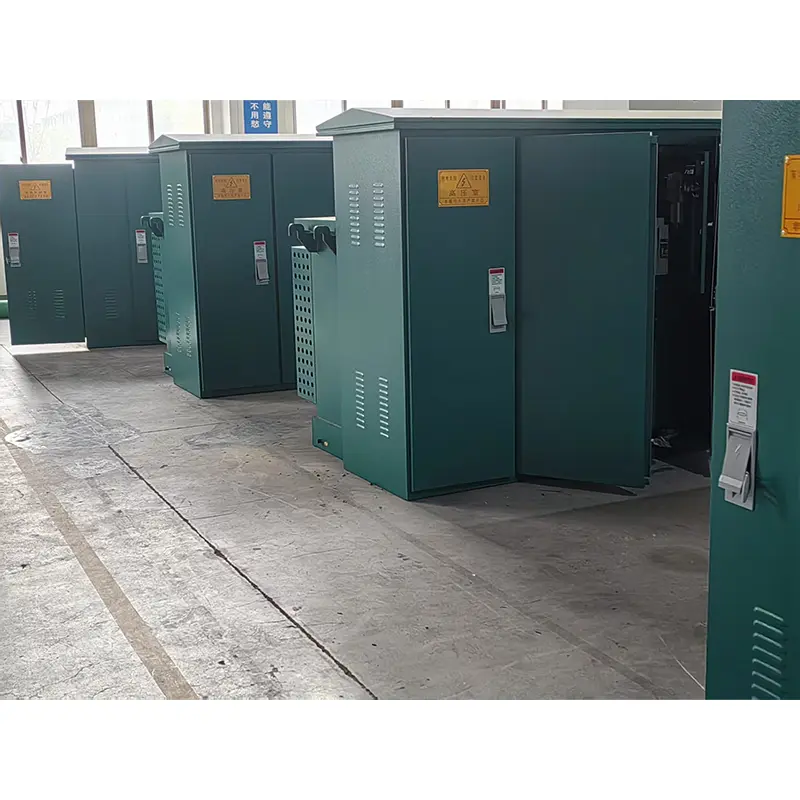

Amerikos tipo uždara pastotė

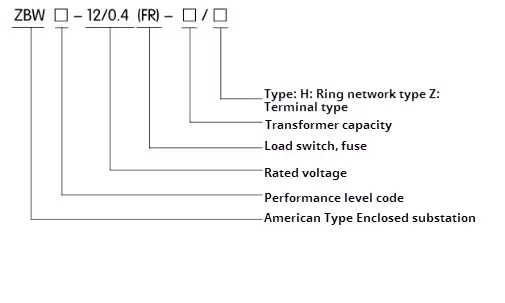

● Modelio ZBW-12 tipo amerikietiško tipo uždaros pastotės reikšmė

● Amerikos tipas uždaras pastotės struktūros charakteristikas

1. Amerikos tipo uždara pastotė priima kompaktišką struktūrą, mažą tūrį, tik apie 1/3 ~ 1,5 iš vidaus Europos dėžutės transformatoriaus, turinčio tokią pačią talpą, labai sumažindama grindų plotą.

2. Visiškai uždaryta ir visiškai izoliuota konstrukcija, nereikia izoliacijos atstumo, o asmeninė sauga yra patikimai apsaugota.

3. Amerikos tipo uždara pastotė, naudojant aukštos įtampos laidus tiek žiedų tinklui, tiek terminalui, su lanksčiu maitinimo būdu ir dideliu patikimumu.

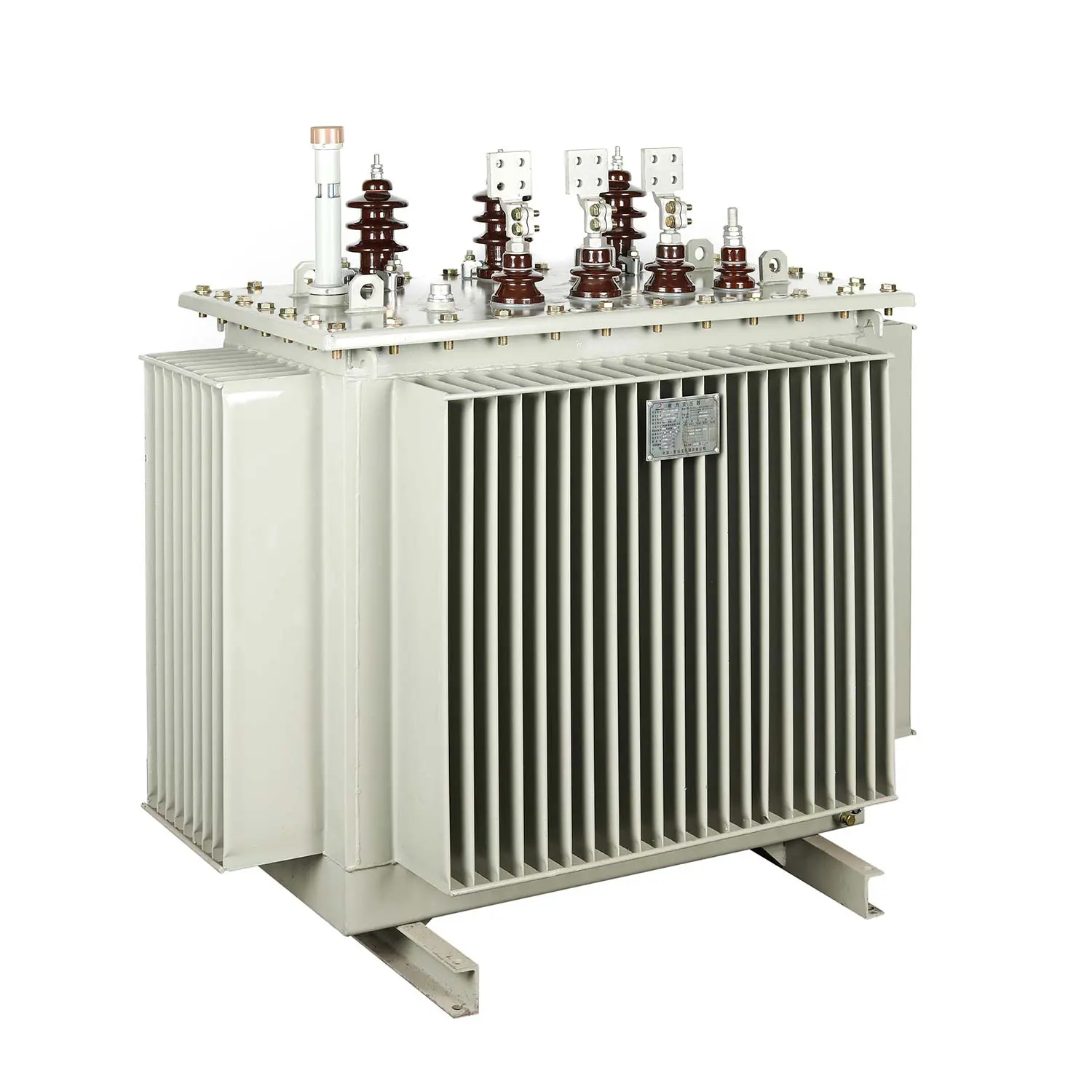

4. Puikus transformatoriaus našumas: mažas nuostolis, žemas triukšmas ir žemos temperatūros kilimas; Stiprus perkrovos pajėgumas, atsparumas trumpam jungimui ir atsparumas smūgiams.

5. atitikti visų rūšių žemos įtampos pašaro reikalavimus, kuriuos galima pasirinkti pagal schemą arba patys suprojektuoti;

6. Yra dviejų tipų kabelių galvutės: 200a alkūnės kištukas ir 600 A „T“ tipo fiksuoto kabelio jungtis, kurios abi gali būti aprūpintos visiškai izoliuotu cinko oksido areštu. 200A tipo kabelio galvutę galima prijungti ir atjungti apkrovai, taip pat gali atlikti izoliacinio jungiklio vaidmenį.

● saugiklis

Aukštos amerikietiško tipo įtampos pusėje uždaroma pastotė yra apsauga nuo viso diapazono, atsižvelgiant į atsarginės apsaugos saugiklio ir saugiklio, kuris yra paprastas, iš principo, ekonomiškas ir patikimas; Atsarginės apsaugos saugiklis yra alyva pritvirtintas aukštos įtampos srovės apribojimų saugiklis, turintis didelę lūžio galią. Tik tada, kai transformatorius sugenda viduje, papildinio saugiklis yra aprūpintas dvigubai jautriu saugikliu, kuris gali užtikrinti dvigubą srovės ir temperatūros apsaugą. Po dvigubai jautraus saugiklio susprogdinimo, saugiklio šerdį galima lengvai pakeisti vietoje.

● Struktūros ir veikimo seka

1. išdėstymas

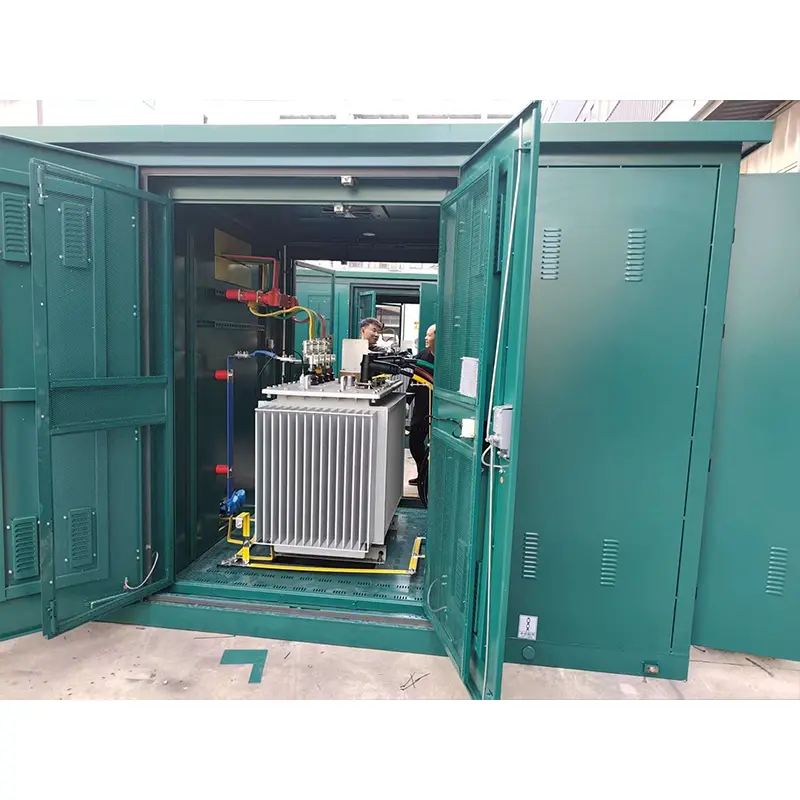

10 kV ZBW-12 amerikietiško tipo pastotės formą ir struktūrą žr. 2 ir 3 paveikslus. Alyvos bakas padalintas į dvi dalis: viršutinė dalis yra aukštos įtampos alyvos bakas, o apatinė dalis yra transformatoriaus alyvos bakas. Abi dalys yra tik elektra sujungtos, tačiau alyva užblokuota. Scheminė schema parodyta 1 paveiksle, kuriame „I“ ir „I“ linijos yra kilpų tinklo tiektuvai “,„ LL “šakos yra transformatoriaus šakos, o„ V “yra žemos įtampos išėjimas. Pastotė gali būti naudojama tiek žiedinių tinklo maitinimo šaltinio sistemoje, tiek terminalo sistemoje, o konversija yra labai patogi. Linijos ir „Lⅲ“ šakos tiekimas perjungiamas su žiedo tinklo apkrovos jungikliu. Tuo pačiu metu įeinantis aukštos įtampos transformatoriaus pusės gnybtas yra aprūpintas atsarginėmis apsaugos saugikliais ir papildinių saugikliais, kad apsaugotų šakos trumpojo jungimo gedimą ir perkrovos bei perkrovos apsaugą. Tuo pačiu metu taip pat galima įdiegti aukštos įtampos ekrano įrenginius ir žaibolaidžius. Žemos įtampos transformatoriaus galas išvedamas praėjęs per matuoklį ir žemos įtampos grandinės pertraukiklį.

● ZBW-12 amerikietiško tipo matmenys ir svoris uždaroma pastotė

2. Atsarginės apsaugos saugiklis

Jis yra sujungtas iš nuoseklų su „Transformer“ šakos papildinio saugikliu (žr. 2 paveikslą R1 ir R2), kad sudarytų viso diapazono apsaugos saugiklį. Tai pučia tik tada, kai pastotės viduje yra trumpo jungimo gedimas, todėl pūtimo tikimybė yra labai maža. Jis sumontuotas viršutiniame naftos rezervuare, o alyvos baką reikia atidaryti, jei reikia atnaujinti.

3. Papildinio saugiklis

◆ Jo lydymosi šerdis turi dvigubą jautrumą (temperatūrą ir srovę), tai yra, ji lydi, kai apkrovos pusė sugenda (perkrova arba per didelė temperatūra). Papildinio saugiklio ir atsarginės apsaugos saugiklis yra naudojamas nuosekliai, kurie gali apsaugoti visą diapazoną nuo mažos srovės (kelis kartus į didelę) iki didelės srovės (kelios dešimtys kiloamperų), o maksimali lūžio srovė yra 50ka.

◆ Protingas atsarginio saugiklio ir papildinio saugiklio suderinimas tiesiogiai veikia visos pastotės našumą. Tikroje 10 kV amerikietiško tipo pastotėje skaitykite šią lentelę, kurioje pateikiamos saugiklio pasirinkimo gairių dalis. Pastaba: jis netinka kitoms pastotoms.
