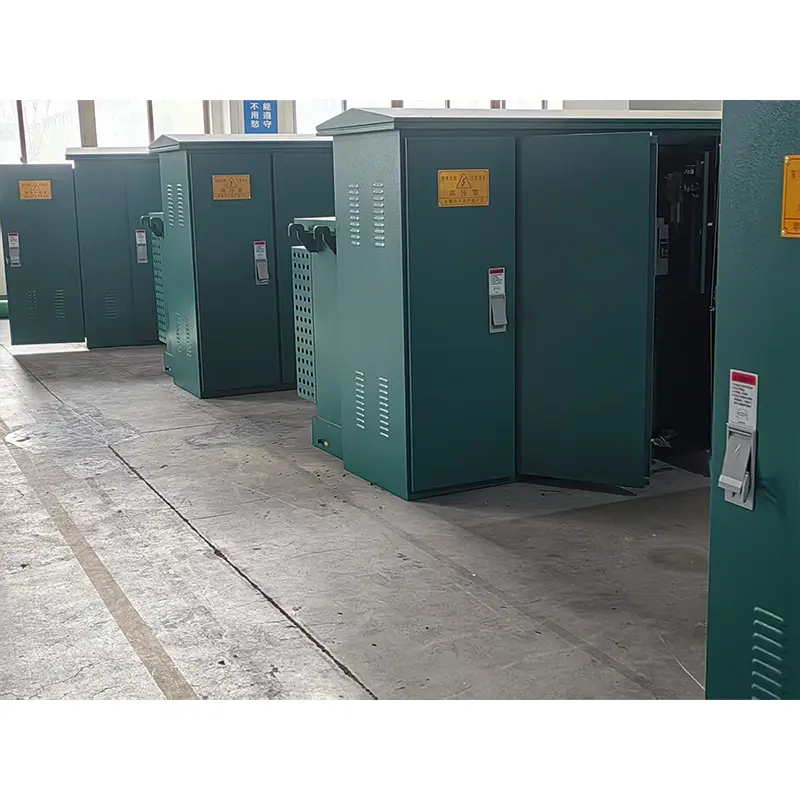

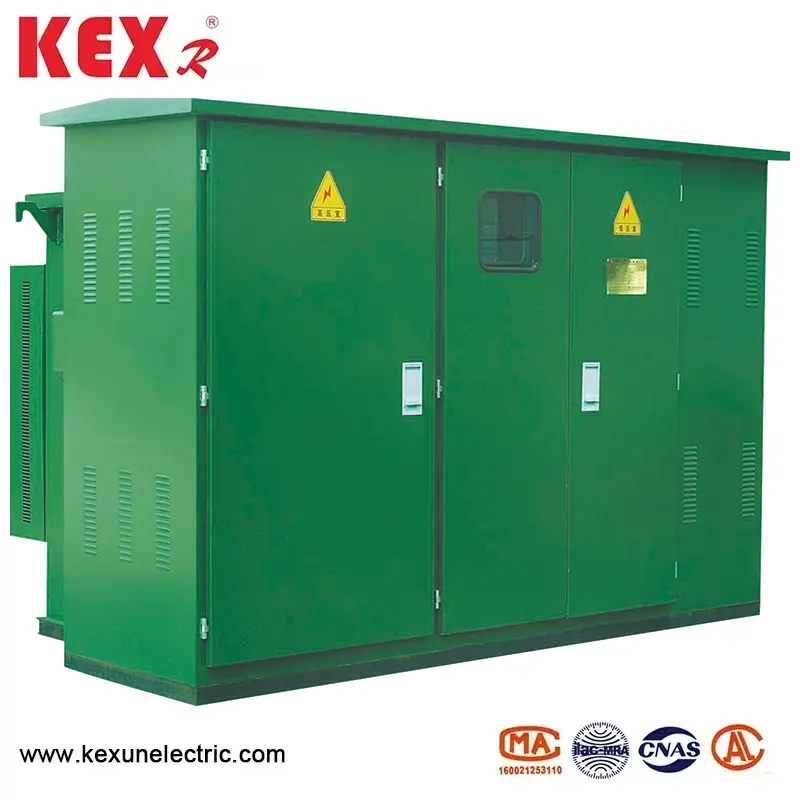

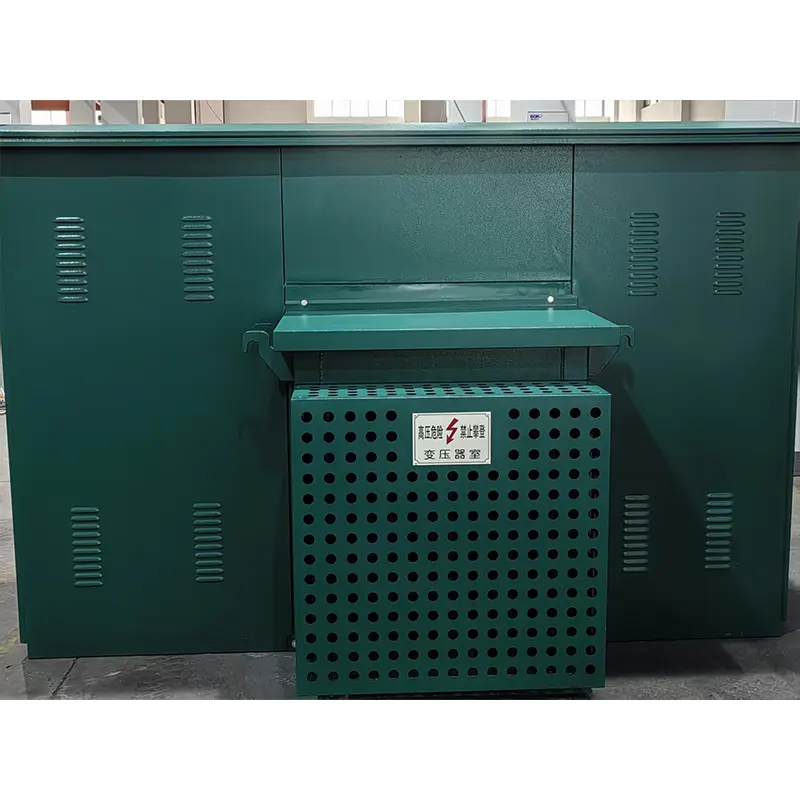

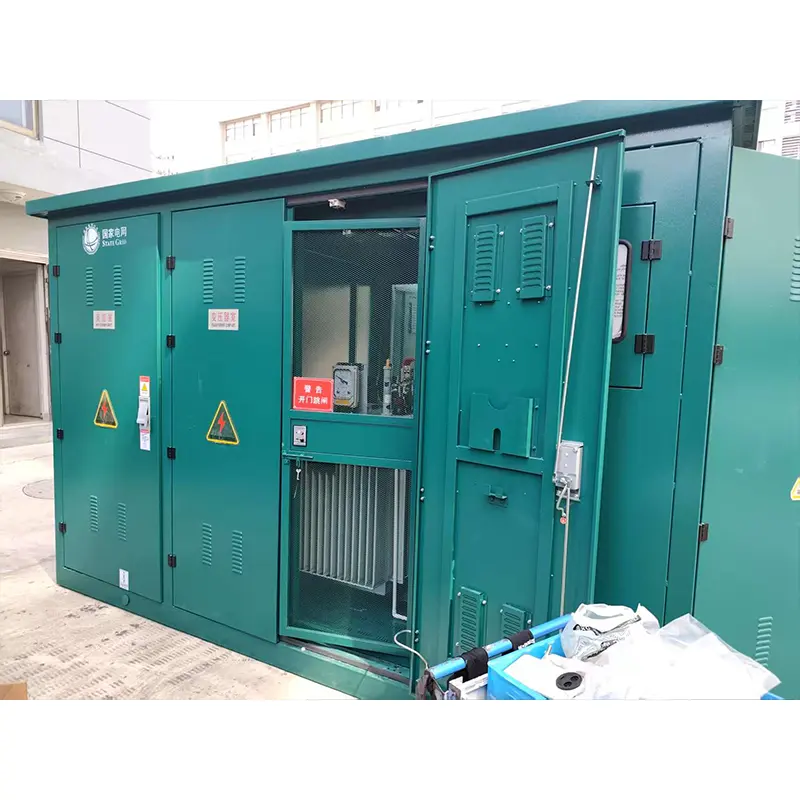

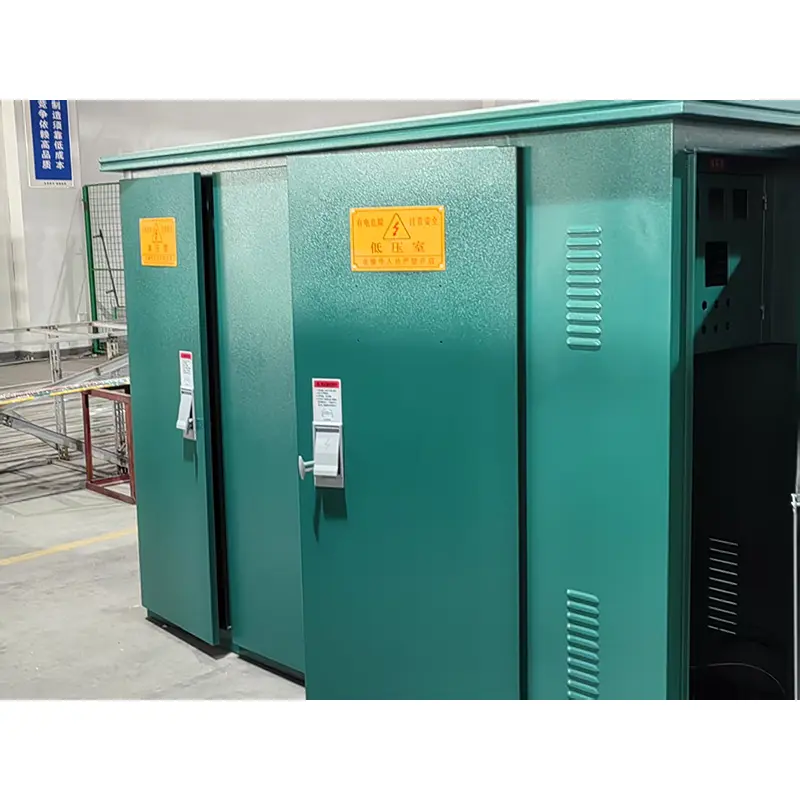

Amerikos tipas uždaras transformatorius

Amerikos tipo uždaras transformatorius, kurį gamina Kinijoje galios perdavimo ir paskirstymo įrangos tiekėjas KEXR, yra dažna pastotė, daugiausia naudojama 10 kV paskirstymo sistemoje, ir pasižymi kompaktiškos struktūros, patogaus montavimo, aukšto apsaugos lygio ir patogios priežiūros ypatybėmis.
Modelis: ZBW-12
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

● Pagrindiniai amerikietiško tipo komponentai uždarius transformatorių Aprašymas

◆ Aukštos įtampos blokas

Alyvos įjungtas apkrovos jungiklis: trijų stočių operacija (uždarymo atidarymo ir žemės paviršiaus) mechaninis tarnavimo laikas yra 2000 kartų.

Apsauginis saugiklis: pasirenkamas „Bay-O-Net“ (dvigubai jautrus saugiklis) arba „E-greičio“ tipas.

Apsauga nuo viso diapazono (perkrova+trumpas jungimas)

◆ Transformatorius

Amerikos tipas uždaras transformatorius priima amerikiečių standartinį aliejaus panardinimo tipą (mineralinė alyva arba bio-aliejus pasirenkamas)

Apvijos ryšys: △/y (neprivaloma 208y/120v arba 480Y/277V)

Temperatūros pakilimo riba: ≤ 65K (esant 55 ℃ aplinkos temperatūrai)

◆ Žemos įtampos blokas

Konfigūruokite pagrindinį grandinės pertraukiklį (pagal NEMA AB1)

Standartinė šakos grandinė:

225A pagrindinis jungiklis

8-12 Kelias 20-100A šakos grandinė

● Amerikos tipas uždarytas transformatorius, naudojant sąlygas

◆ Aplinkos temperatūra: Amerikos tipo uždaros transformatoriaus aplinkos temperatūra turėtų būti -30 ~ 40 ℃



◆ Vėjo greitis: lygi 34m/s (ne daugiau kaip 700PA)

◆ Drėgmė: Vidutinė dienos santykinė drėgmė yra ne didesnė kaip 95%; Mėnesinė santykinė drėgmės vertė yra ne didesnė kaip 95%

◆ Atsparus smūgiams: horizontalus pagreitis yra ne didesnis kaip 0,4 m/s², o vertikalus pagreitis yra ne didesnis kaip 0,15 m/s²

◆ Įdiegimo į amerikiečio tipo polinkis uždaras transformatorius: ne daugiau kaip 3

◆ Montavimo aplinka: Aplinkinis oras nėra akivaizdžiai užteršti dėl korozinių ir degių dujų, o montavimo vietoje nėra smurtinės vibracijos

◆ Užsisakydami šį produktą, viršijantį aukščiau nurodytas sąlygas, galite derėtis su mūsų įmone.

● Techniniai parametrai - Amerikos tipo uždaras transformatorius

Serijos numeris	Daiktas	Vienetas	Techniniai parametrai
1	Įvertinta įtampa	kv	10/0,4
2	Maksimali veikimo įtampa	kv	12
3	Įvertintas dažnis	Hz	50
4	Nominalus pajėgumas	KVA	150-1600
5	1min galios dažnis atlaiko įtampą	kv	35
6	Žaibo impulsų įtampa	kv	75
7	Aušinimo metodas		Onanas
8	Aukštos įtampos atsarginės saugiklio sulaužymo srovė	kA	50
9	„Papilk Fuse“ sulaužymo srovė	kA	2.5
10	Aplinkos temperatūra	℃	-35 ~ 40
11	Leidžiama ritės temperatūra kyla	℃	65
12	Nėra įtampos reguliavimas		± 5% arba ± 2*2,5%
13	Triukšmo lygis	db	50
14	IP laipsnis		IP43

ZBW-12 Amerikos tipas uždaras transformatoriaus standartinius matmenis
Talpa (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
