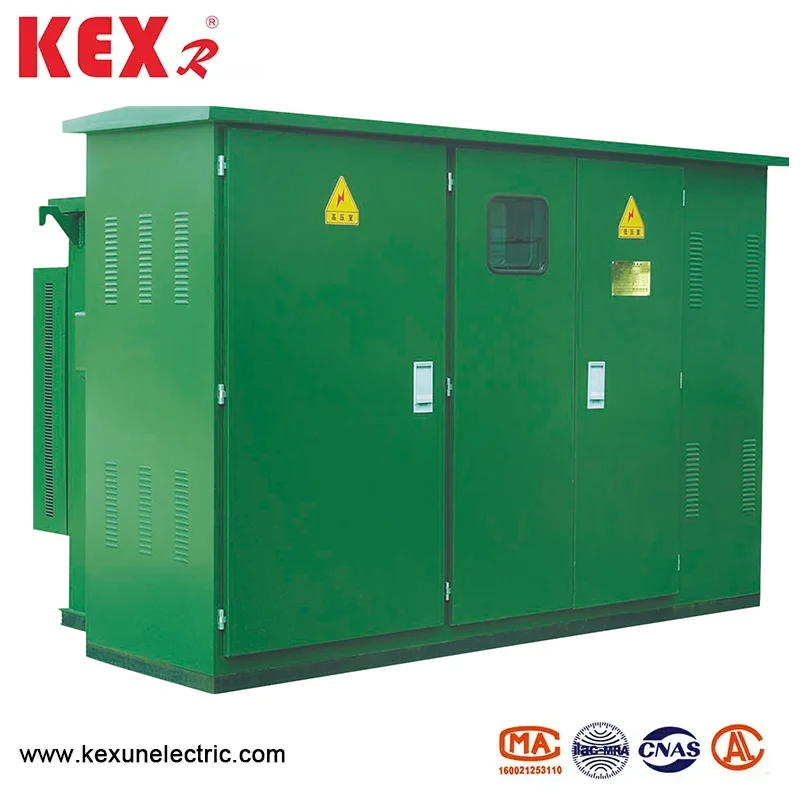

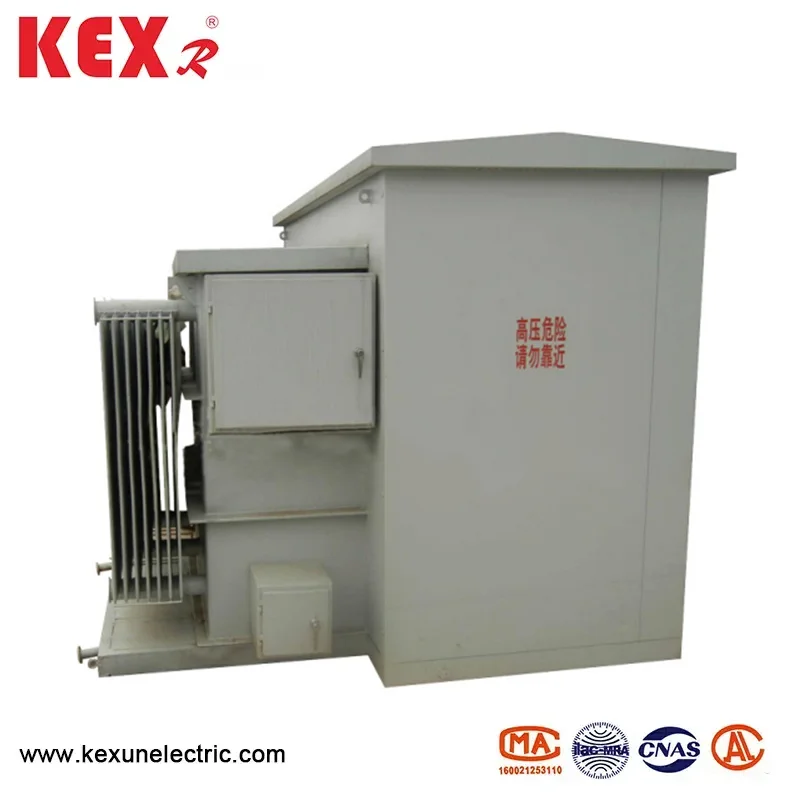

Amerikietiško tipo pado pritvirtintas transformatorius

„China Gaminys“, kurį „Kexun“ gamina, amerikietiško tipo ant padėklo pritvirtintas transformatorius yra integruotas ir modulinis mažo paskirstymo transformatorius, pasižymintis kompaktiškos struktūros, patogaus montavimo ir geros apsaugos savybėmis ir yra plačiai naudojamas miesto paskirstymo tinkluose, gyvenamosiose vietose, komercinėse vietose ir pramoninės energijos sąnaudose.
Modelis: ZBW-12
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

„American TypePad“ montuojamas „Transformeris“ turi šias pagrindines funkcijas.

◆ Kompaktiškas dizainas

Mažas dydis, mažiau grindų plotas, tinkamas vietoms, kuriose yra ribota erdvė.

Priimta amerikietiško dėžutės tipo transformatoriaus struktūra, kuri paprastai montuojama ant betoninės ant padėklo montuojamo.

◆ Iš anksto surinkta struktūra

Prieš išeidami iš gamyklos, užpildykite aukštos ir žemos įtampos jungiklių, transformatorių ir apsaugos įtaisų integraciją, kad sumažintumėte įrengimo vietoje darbo krūvį.

Priimkite visiškai sandarią struktūrą, atsparią drėgmei, atsparu dulkėms ir apsaugo nuo korozijos.

◆ Saugus ir patikimas

Priimkite visą izoliacijos dizainą, kad sumažintumėte elektros smūgio riziką.

Jis turi perkrovos, trumpojo jungimo ir apsaugos nuo temperatūros funkcijas ir stabiliai veikia.

◆ Lengva priežiūra

Priimta amerikietiška kabelio galvutė (alkūnės kabelio galvutė), kuri patogiai greitai montuoti ir pakeisti. Prieigos durų dizainas yra pagrįstas ir patogus eksploatavimui ir priežiūrai.

◆ Stiprus pritaikomumas

Amerikos tipo ant padėklo pritvirtintas transformatorius tinka lauko aplinkai, apsaugos lygis paprastai pasiekia IP67.

Tinkamas dizainas gali atitikti skirtingus įtampos lygius (pvz., 10 kV/0,4 kV) ir talpos reikalavimus (pvz., 50 kVA ~ 1600 kVA). ◆

✅urban Distribution Network: Jis tinka gatvių ir bendruomenių energijos paskirstymo pertvarkymui ir sumažina užimtą plotą.

✅Didentacinė zona: Ramus dizainas, tinkamas maitinimo šaltiniui gyvenamosiose vietose.

✅ Komercinis centras: Gražus ir kompaktiškas, nepaveikdamas miesto išvaizdos.

✅Industrial Park: pritaikytas griežtai aplinkai su dideliu patikimumu.

✅Temporinis energijos suvartojimas: tokios kaip statybvietės, parodos ir kt., Kurią patogu greitai dislokuoti.

● Transformatoriaus techniniai parametrai, kuriuos naudoja amerikietiško tipo pado pritvirtintas transformatorius

Serijos numeris	Daiktas	Vienetas	Techniniai parametrai
1	Įvertinta įtampa	kv	10/0,4
2	Maksimali veikimo įtampa	kv	12
3	Įvertintas dažnis	Hz	50
4	Nominalus pajėgumas	KVA	150-1600
5	1min galios dažnis atlaiko įtampą	kv	35
6	Žaibo impulsų įtampa	kv	75
7	Aušinimo metodas		Onanas
8	Aukštos įtampos atsarginės saugiklio sulaužymo srovė	kA	50
9	„Papilk Fuse“ sulaužymo srovė	kA	2.5
10	Aplinkos temperatūra	℃	-35 ~ 40
11	Leidžiama ritės temperatūra kyla	℃	65
12	Nėra įtampos reguliavimas		± 5% arba ± 2*2,5%
13	Triukšmo lygis	db	50
14	IP laipsnis		IP43

◆ Įvairių tipų transformatorių praradimo palyginimas

Talpa (KVA)	Įtampa9 (kv)		Jungiamoji grupė	Nekraunamas dabartinis%			Nėra apkrovos nuostolių %			Varžos įtampos%	Apkrovos praradimas (W)
Talpa (KVA)	HV	Lv	Jungiamoji grupė	S9	S10	S1	S9	S10	S1	Varžos įtampos%	Apkrovos praradimas (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Priimtų apkrovos jungiklio techninių parametrų lentelė

Daiktas	Vardas	Vienetas	315a	630a
Įvertinta įtampa		KV	12	12
Maksimali srovė		A	315	630
Įvertintas dažnis		Hz	50	50
Įvertinta trumpojo jungimo uždarymo srovė		KA	31.5	50
Įvertinta trumpalaikė atlaika srovė		KA	12.5	50
Įvertintas trumpalaikis atlaikymo laikas		S	2	2
Mechaninis gyvenimas		Laikas	2000	2000
Žaibo impulsų testas	Fazė į žemę	KV	75	75
Žaibo impulsų testas	Izoliacijos lūžis		85	85
1min darbo dažnis atlaiko įtampą	Fazė į žemę		42	42
1min darbo dažnis atlaiko įtampą	Izoliacijos lūžis		48	48
Įvertinta smailė atlaiko srovę		KA	31.5	50

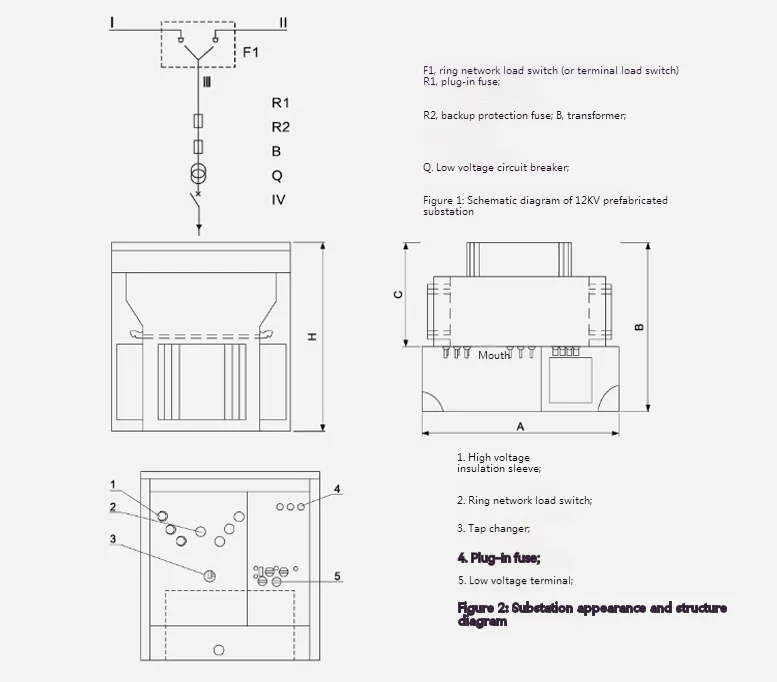

◆ Amerikos tipo pritvirtinto transformatoriaus matmenys

American Type Pad Mounted Transformer

„ZBW-12“ iš anksto įdiegtas Amerikos dėžutės tipo pastotės standartiniai matmenys
Talpa (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
