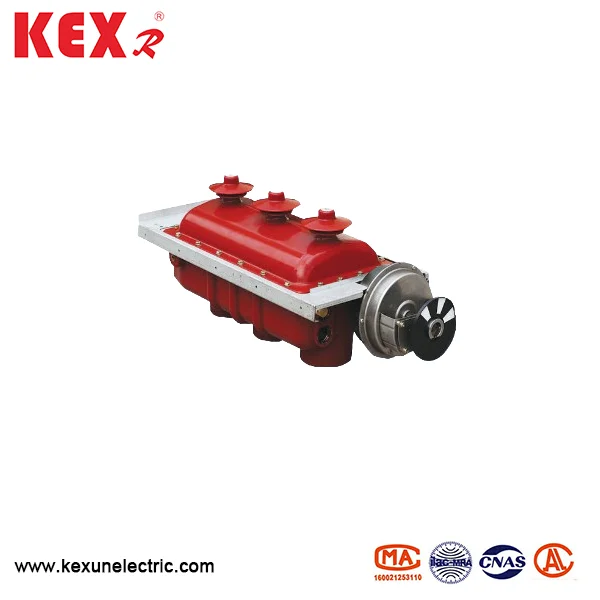

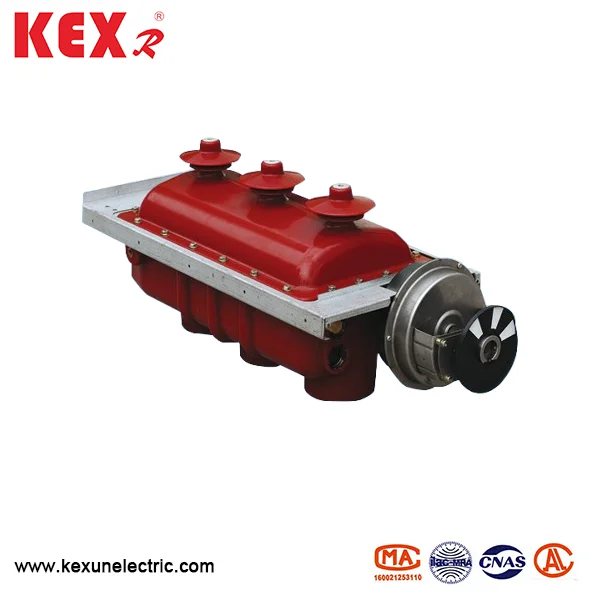

FLRN48-12D tipas SF6 apkrovos jungiklis

FLRN48-12D tipo SF6 apkrovos jungiklis yra apkrovos jungiklio produktas, nepriklausomai sukurtas „Kexun“ Kinijos gamykloje 2008 m., Kuris yra taikomas XGN15-12SF6 žiedo pagrindiniam blokui. Jis turi aukštą ekonomiką, saugumą ir patikimumą, paprastą struktūrą, lanksčią veikimą, patikimą sujungimą ir patogų montavimą.
Modelis: FLRN48-12D
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

Flrn48 12d Type Sf6 Load Switch

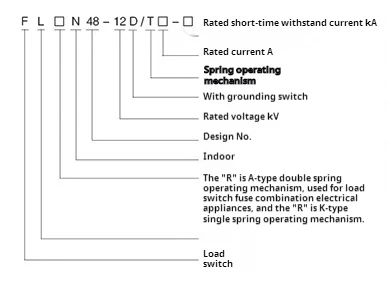

● Modelio reikšmė

Flrn48 12d Type Sf6 Load Switch

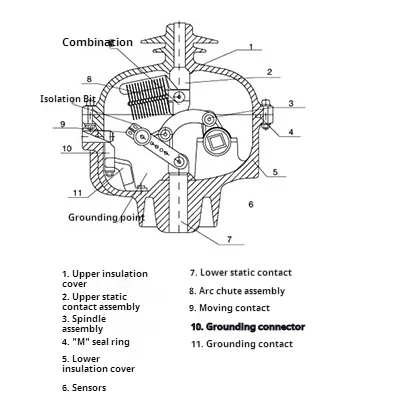

● struktūra ir principas

Pagrindinė FLRN48-12D tipo SF6 apkrovos jungiklio pagrindinė grandinė ir įžeminimo grandinė yra užklijuota izoliaciniame apvalkale, pagamintoje iš epoksidinės dervos, naudojant APGI procesą, kuris turi gero izoliacijos efektyvumo ir anti-lošimo aplinkos pranašumų. Izoliacinį apvalkalą sudaro viršutinis izoliacinis dangtis ir apatinis izoliacinis dangtis, užpildytas SF6 dujomis, kurių santykinis slėgis yra 0,4 baro. Mažesnis izoliacinis dangtis priima vietines plonas sienas ir storas sprogimui atsparias membranos matavimus, kad būtų užtikrinta, jog įvykus avarijai, per saugos plėvelę nutrūksta per didelio slėgio SF6 dujų slėgis, o dujos tiesiogiai purškiamos į spintelės užpakalinę dalį, kad būtų užtikrintas asmeninis saugumas.

Flrn48 12d Type Sf6 Load Switch

◆ Laikykitės standarto

IEC60265 、 IEC62271 、 GB3804 、 GB16926 ir tt ..

● Naudojant sąlygas

◆ Aplinkos temperatūra: FLRN48-12D tipo SF6 apkrovos jungiklio temperatūra aplink

Turėtų būti -40 ~ 40 ℃

◆ Drėgmė: Maksimalus vidutinis santykinis drėgmė yra ≤ 95% per dieną ir ≤ 100% per mėnesį.

◆ Aukštis: FLRN48-12D tipo SF6 apkrovos jungiklis turi būti įdiegtas žemiau esančiame aukštyje

2000 m.

◆ Seisminė talpa: ≤8

◆ Aplinkiniame ore neturėtų būti akivaizdžios taršos, tokios kaip korozinės, degios dujos ir vandens garai, ir neturėtų būti dažnos smurtinės vibracijos.

● FLRN48-12D tipo SF6 apkrovos jungiklio techniniai parametrai

Daiktas	Vienetas	FLRN36-12D/T630-20 tipas	FLRN36-12D/100-50 tipas
Įvertinta įtampa	Kv	12	12
Įvertintas dažnis	Hz	50	50
Įvertinta srovė	A	630	100
1min galios dažnis atlaiko įtampos tarpfazę/lūžius	Kv	42/48	42/48
Žaibo impulsas atlaiko įtampos tarpfazę/lūžius	Kv	75/85	75/85
5 min. 0Gaugos įvertintas galios dažnis atlaiko įtampą	Kv	24	24
Įvertintas šiluminio stabilumo srovė 3 sekundes /2 sekundes	KA	20/20	20/20
Įvertinta dinaminė stabili srovė （Peak）	KA	50/50	50/50
Įvertinta trumpojo jungimo uždarymo srovė	KA	50/50	125/50
Įvertinta uždarojo ciklo pertraukimo srovė	A	630
Įvertinta aktyvi apkrovos pertraukimo srovė	A	630
Įvertintas kabelio įkrovimo lūžio srovė	A	10	10
Įvertinta trumpojo jungimo lūžio srovė	KA		50
Įvertinta perdavimo srovė	A		1700
Saugiklio tipas			XRNT-12KV/100A
Saugiklio poveikis meta energiją	J		1 ± 0,5
Mechaninis gyvenimas	Laikas	5000/2000	3000/2000
Atstumas tarp įkrautų kūnų ir santykinės oro izoliacijos	mm	≥125	≥125
SF6 dujų slėgis	Baras	0.4	0.4
Atidarymo ir uždarymo sinchronizavimas	MS	≤2	≤2
Pagrindinės grandinės atsparumas	mažute	≤65	≤65
