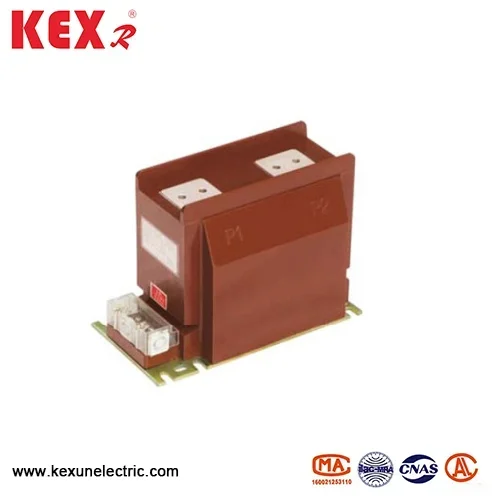

Dujomis užpildyta spintelės šerdies balansas Srovininis transformatorius

● Dujomis užpildytos spintelės šerdies balanso modelio skiriamoji geba Srovinė transformatorius:

L: Dabartinis transformatorius

ZZ: Post tipas

B: apvija su apsaugos stadija

J: sustiprinta 9 izoliacija: dizaino serijos numeris

12: Įvertinta įtampa 12 kV

●Gas filled cabinet core balance current transformer Structural features:

 ▶ Izoliacijos režimas: epoksidinis vakuumas liejimas.

 ▶ Diegimo tipas: fiksuotas patalpose.

 ▶ Apvijos konfigūracija: dviguba apvija (matavimas+apsauga)

 ▶ Apsaugos laipsnis: IP54 (atsparus dulkėms)

◆ Dujų užpildytos spintelės izoliacijos lygis.

▶ Galios dažnis atlaiko įtampą: 42 kV/1min (galios dažnis atlaiko).

▶ „Lightning Impulse“: 75 kV (smailė) (žaibo impulsas)

◆ Dujų užpildytos spintelės šerdies balanso mechaninės charakteristikos Sr.

terminalas

▶ Pagrindinė pusė: M12 varžto jungtis. Antrinė pusė: 6 mm² gniuždymo terminalas.

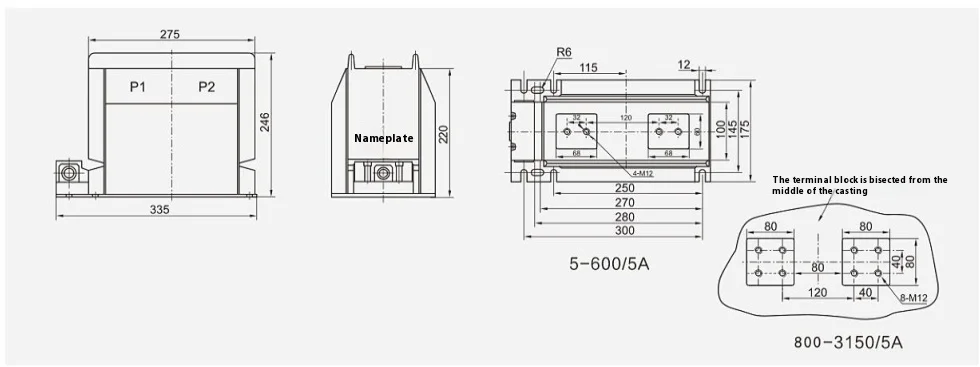

● Bendri dujų užpildytos spintelės šerdies balanso srovės transformatoriaus matmenys
