Dujomis užpildytos spintelės instrumentai Transformatorius

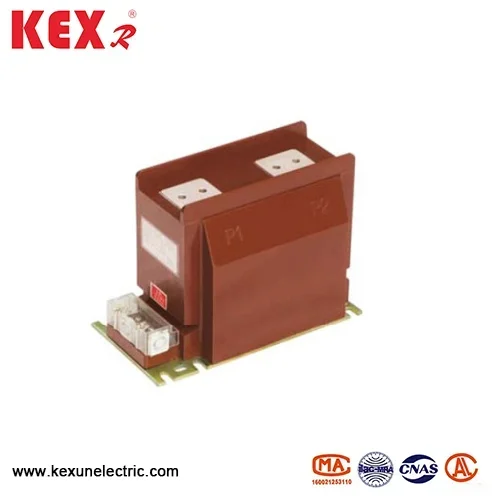

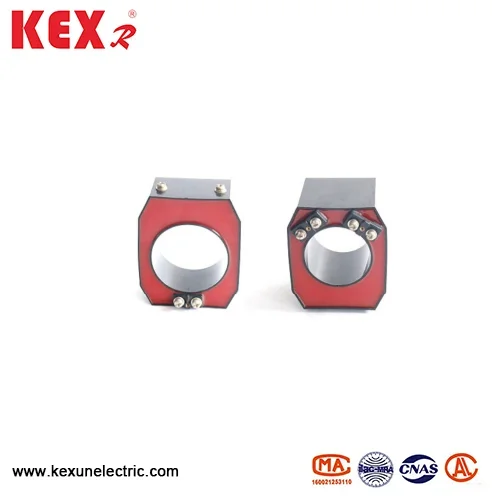

„LMZT-10“ dujų užpildytos spintelės prietaisai „Transformeris“ yra dažnas 10 kV autobusų tipo srovės transformatorius, kurį Kinijos gamykloje pagamino Kexun. Faktiniams parametrams taikomi gamintojo techniniai duomenys. Ypatingas dėmesys turėtų būti skiriamas tiksliam laipsnio ir vardinei apkrovai, renkantis tipą.
Modelis: LMZT-10
Prekės ženklas ： KEXR
Modelis: LMZT-10
Prekės ženklas ： KEXR
● Dujų užpildytų spintelės instrumentų transformatoriaus modelio reikšmė
L － srovės transformatorius
M － Per širdį
Z －Pouring tipas
T －CLIOD TYPE
10 － Plovio klasės （KV）
● LMZT-10 tipo dujų užpildytų spintelės instrumentų projektavimo bruožas
◆ Izoliacijos tipas: epoksidinės dervos liejimas ir visiškai uždara struktūra
◆ Diegimo metodas: Busbaras per tipą ir fiksuotas tvirtinimas
◆ Apvijos konfigūracija: dvigubas apvijos dizainas ir toroidinė šerdis
● Tipiški LMZT-10 tipo dujų užpildytų spintelės prietaisų transformatoriaus taikymo scenarijai

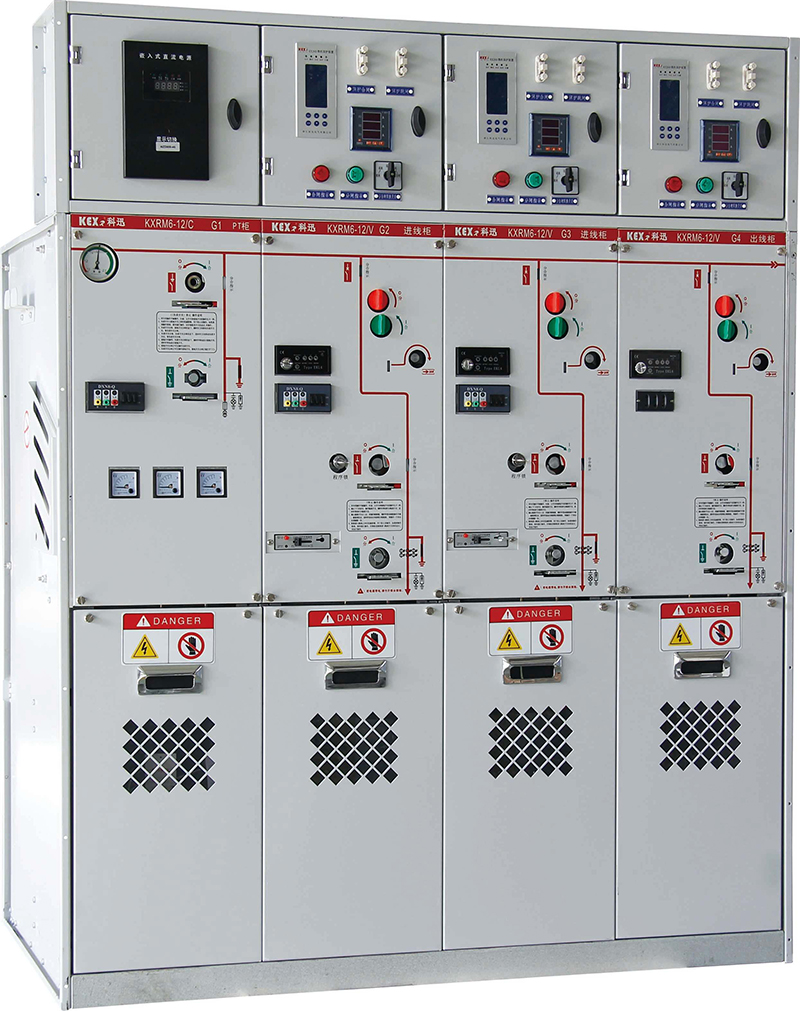

▶ Perjungimo spintelė (10 kV skirstomieji įrenginiai)
▶ Kompaktiška pastotė
▶ Pramoninio energijos paskirstymas
● LMZT-10 dujų užpildytos spintelės instrumentai Transformatoriaus techninio parametrų lentelė
Toliau pateiktoje lentelėje parodytas dujų užpildytų spintelės prietaisų rodiklis, tikslumo lygis ir vardinys apkrova. Reitinguota antrinė srovė yra 5A arba 1A.
|
Tikslas |
Matavimas CT |
Apsauga CT |
Dvigubas vingiuotas CT |
|||||||
|
Įvertinta pirminė srovė |
Tikslumo reitingo apkrova (VA) |
Tikslumo reitingo apkrova (VA) |
Kompozitinis tikslumas įvertinta apkrova (VA) |
|||||||
|
0,2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

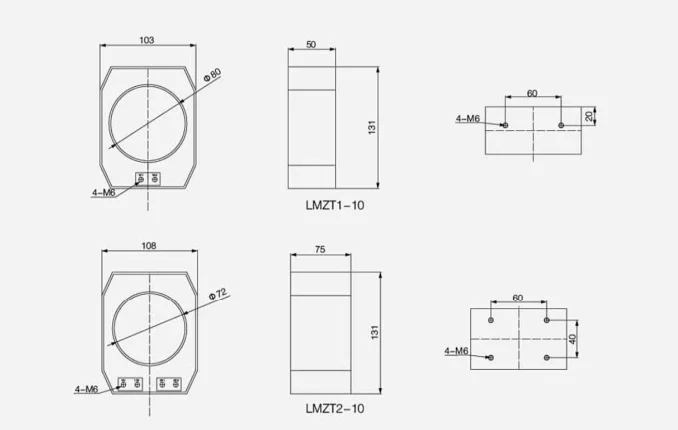

● LMZT-10 dujų užpildytų spintelės instrumentų transformatoriaus matmenys
Hot Tags: Dujomis užpildytos spintelės instrumentai Transformatorius
Susijusi kategorija

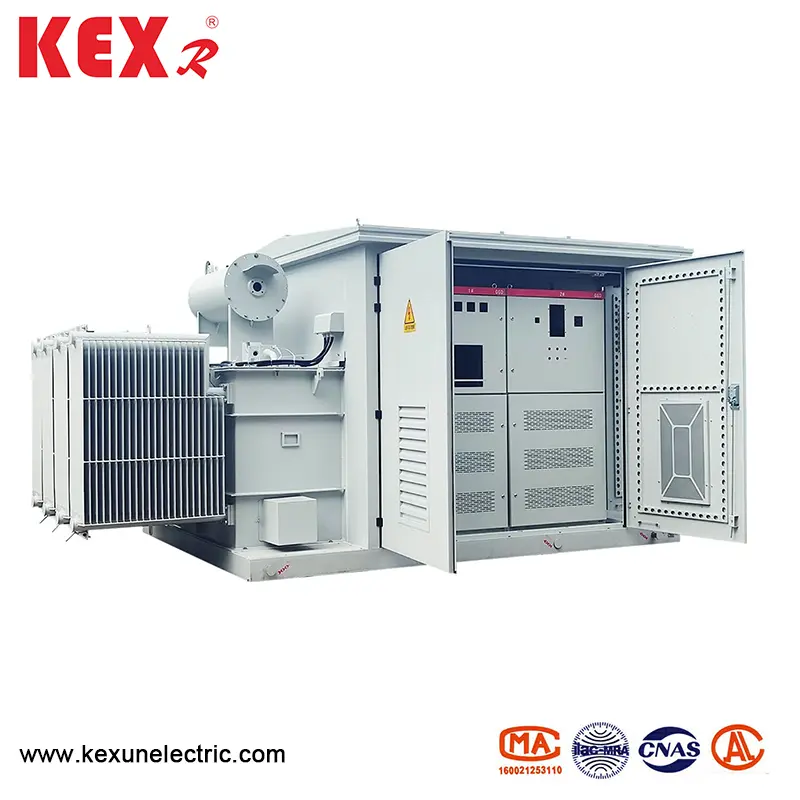

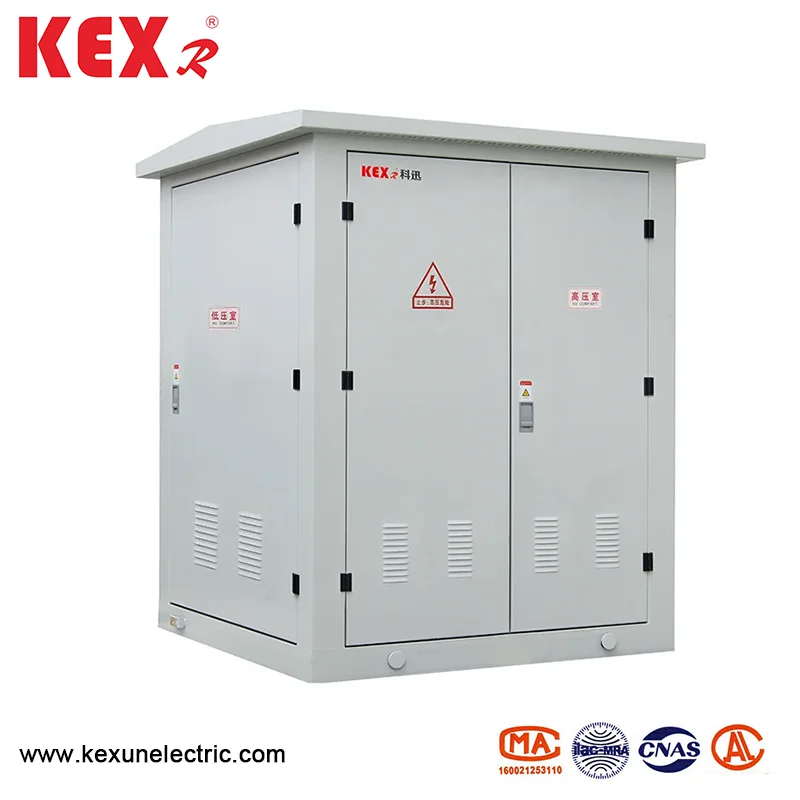

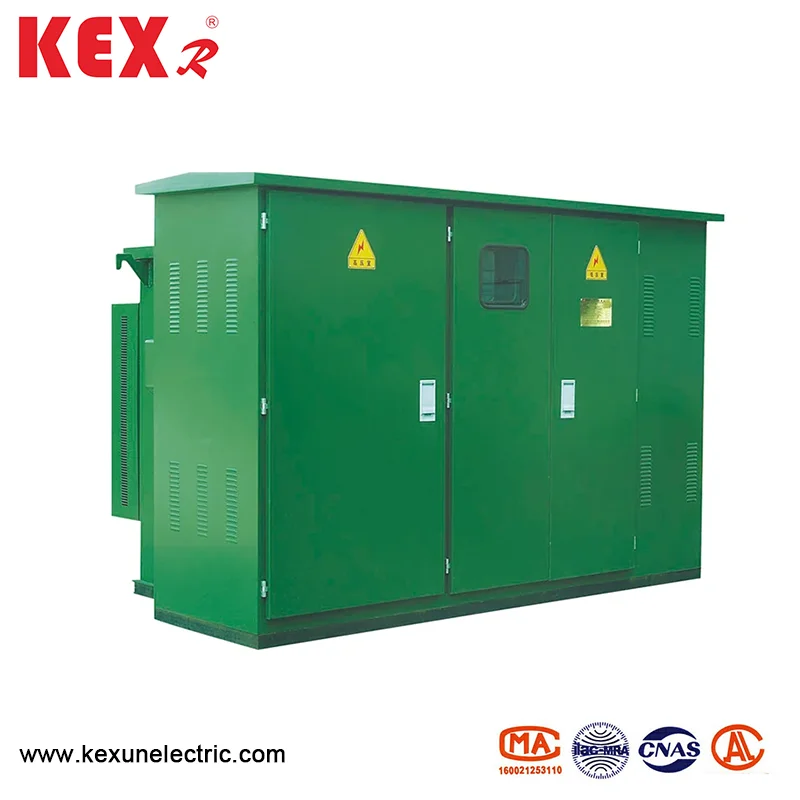

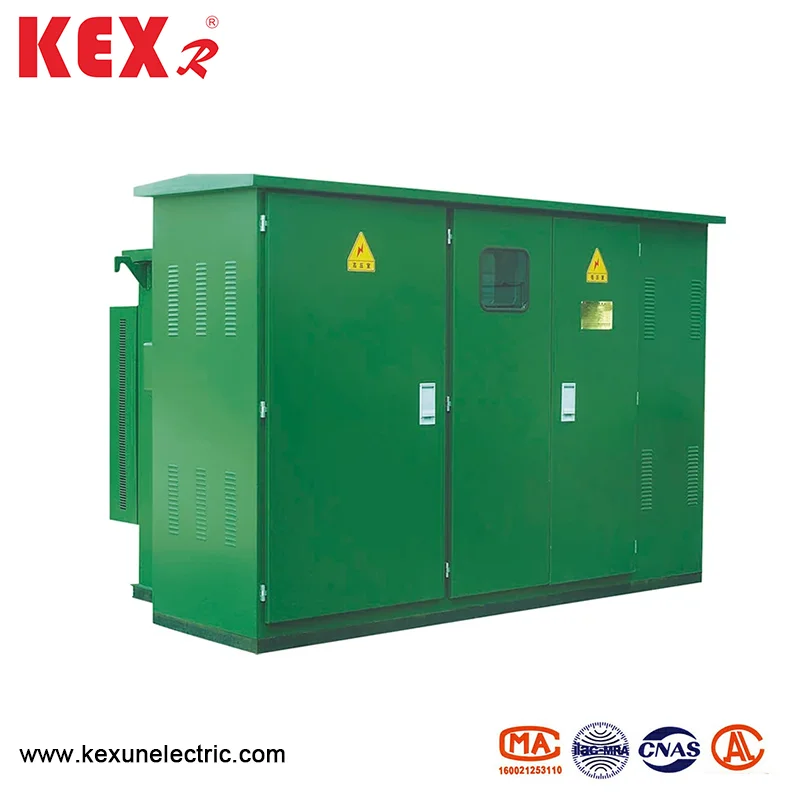

- Dėžutės tipo pastotė
- Aukštos įtampos žiedo pagrindinis blokas

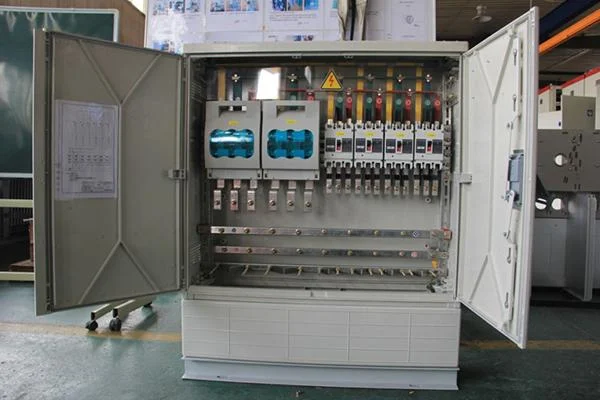

- Kabelinės šakos dėžutė
