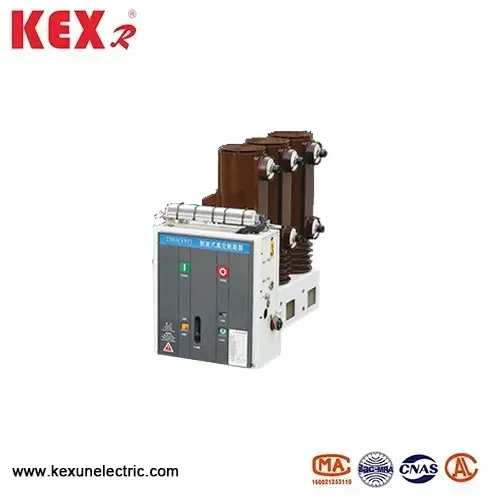

Šone pritvirtintas aukštos įtampos vakuuminis pertraukiklis

● Pagrindinės Zn63-12 tipo šonuose pritvirtinto aukštos įtampos vakuuminio pertraukiklio savybės

◆ Struktūrinis dizainas

▶ Šone pritvirtintas montavimas: šonuose pritvirtintas aukštos įtampos vakuuminis pertraukiklis, paprastai pritvirtintas ant skirstomojo įrenginio šoninės sienos, taupymo vietos, tinkamos kompaktiškam vidaus skirstomojo įrenginiui (pvz., „Kyn28A-12“ centrinei spintelei).

▶ Modulinė konstrukcija: vakuuminis pertraukiklis, eksploatavimo mechanizmas ir izoliacijos dalys yra moduliniai, o tai patogu prižiūrėti.

◆ ARC gesinimo technologija ： Šone pritvirtintas aukštos įtampos vakuuminis pertraukiklis priima vakuuminį pertraukiklį, kuris turi stiprų lūžio sugebėjimą, ilgą aptarnavimo tarnavimo laiką ir nėra taršos, ir yra tinkamas dažnai veikti (pvz., Kondensatorių banko perjungimas).

◆ Veikimo mechanizmas Spyruoklinio energijos kaupimo mechanizmas: Jį galima valdyti rankiniu būdu arba elektra (standartinis elektrinis, rankinis), o energijos kaupimo indikacija yra aiški. Mechaninis tarnavimo laikas gali pasiekti daugiau nei 10 000 kartų, o elektrinis tarnavimo laikas yra apie 10 000 ~ 20 000 kartų (priklausomai nuo apkrovos tipo).

◆ Sauga ir apsauga ： Šalyje montuojami aukštos įtampos vakuuminių pertraukikliai turi puikų izoliacijos efektyvumą, atsižvelgiant į IP2X apsaugos lygį, kad būtų išvengta svetimos kūnų įsiveržimo. Turėkite kovos su sunkumais sujungimo įtaisus (pvz., Atidarymo ir uždarymo užrakinimo ir įžeminimo jungiklio tarpusavyje).

● Tipiški šonuose pritvirtintų aukštos įtampos vakuuminių pertraukiklių pritaikymo scenarijai

▶ Pastotė: 12 kV paskirstymo sistemos gaunamos ir išeinančios linijos apsauga.

▶ Pramoninės energijos suvartojimas: motorinės apsaugos metalurgijoje, chemijos pramonėje ir kitose srityse.

▶ Nauja energija: aukštos įtampos fotoelektros ir vėjo maitinimo dėžutės transformatoriaus šoninis jungiklis.

▶ Dažnos eksploatavimo progos: pavyzdžiui, perjungti kondensatorių bankus (reikia pasirinkti specialius modelius).

● Zn63-12 Tipas šonuose pritvirtintas aukštos įtampos vakuuminis pertraukiklis, naudojant sąlygas

▶ Aplinkos temperatūros diapazonas: Temperatūros erdvėje pritvirtinta aukšta įtampos vakuumo pertraukiklis turėtų būti -15 ~ 40 ℃

▶ Aukštis: Šone montuojami aukštos įtampos vakuuminės grandinės pertraukiklis turėtų būti sumontuotas mažiau nei 1000 metrų.

▶ santykinė drėgmė: dienos vidurkis yra ne didesnis kaip 95%, mėnesio vidurkis yra ne didesnis kaip 90%, sočiųjų garų slėgio dienos vidurkis yra ne didesnis kaip 2,2 × 10–3MPa, o mėnesinis vidurkis yra ne didesnis kaip 1,8 × 10–3MPa.

▶ Žemės drebėjimo intensyvumas: mažesnis nei 8 laipsnis

▶ Vietos be ugnies, sprogimas, rimta tarša, cheminė korozija ir sunki vibracija.

● Techniniai Zn63-12 tipo šonuose pritvirtinto aukštos įtampos vakuuminio pertraukiklio parametrai
