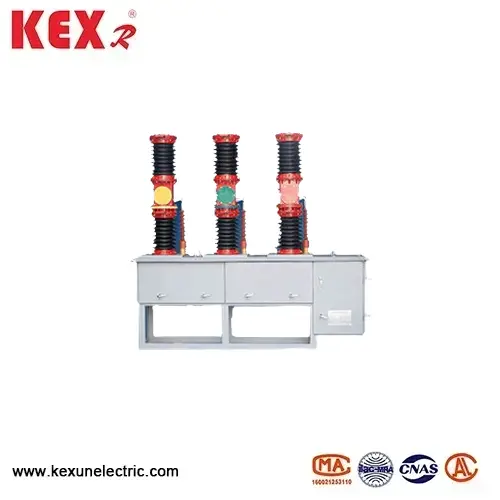

ZW7A lauko aukštos įtampos kintamosios srovės vakuuminis pertraukiklis

„ZW7A“ lauko aukštos įtampos kintamosios srovės vakuuminis pertraukiklis, kurį gamina Kinijoje gamintojas Kexr, yra lauko aukštos įtampos pertraukiklis, tinkamas 40,5 kV įtampos klasei, kuri daugiausia naudojama besikeičiančiai linijai, pramoninei ir kasybos įmonėms ir naujai energijos gamybos sistemai, taip pat turi būti pritaikyta ir yra tinkama ir nauja energijos generavimo sistema.
Modelis: ZW7A-40.5
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

● „ZW7A“ lauko aukštos įtampos kintamosios srovės vakuuminio pertraukiklio produkto savybės

◆ Aukštos įtampos laipsnio dizainas

Varžėtų „ZW7A“ lauko aukštos įtampos kintamosios srovės vakuuminio pertraukiklio įtampa yra 40,5 kV, tinkama 35 kV galios sistemoms (tokioms kaip vėjo energijos ir fotoelektrinės stiprintuvai). Vakuuminių lankų gesinimo technologija, nėra aliejaus, jokios SF, aplinkos apsauga ir be priežiūros.

◆ Lauko visiškai uždaryta konstrukcija

„ZW7A“ lauko aukštos įtampos kintamosios srovės vakuuminis pertraukiklis priima silikono guminę rankovę, atsparias UV spinduliams, anti-fouling, apsaugos laipsniui IP67 (dulkėms atspari ir neperšlampamas). Kietojo sandarinimo polius (pasirenkama): Epoksidinė derva pilama, siekiant padidinti izoliacijos efektyvumą, kuris tinka dideliam drėgmei ir druskos rūko sritims.

◆ Protingas valdymas (neprivaloma)

Mikrokompiuterių apsaugos įtaisas: jis palaiko viršįtampį, greitą pertrauką ir nulinę sekos apsaugą. Automatinis perkėlimas (reguliuojamas 1 ~ 3 kartus), siekiant pagerinti maitinimo šaltinio patikimumą. Ryšio sąsaja: „ZW7A“ lauko aukštos įtampos kintamosios srovės vakuuminio pertraukiklio palaikymas 4G/GPRS ir RS485 ir susisiekite su SCADA sistema.

◆ Didelio patikimumo veikimo mechanizmas

Pavasario energijos kaupimo mechanizmas (elektrinis+rankinis veikimas):

Elektros energijos kaupimas: DC220V/AC220V neprivaloma. Rankinio stabdžio atpalaidavimas: mechaninis suvažiavimas avariniu atveju. Mechaninis gyvenimas: ≥10 000 kartų, elektrinė tarnavimo laikas ≥ 5 000 kartų (įvertinta srovė)

● Tipiški „ZW7A“ taikymo scenarijai lauko aukštos įtampos kintamosios srovės vakuuminis pertraukiklis



◆ Nauja energijos energijos gamyba: su tinkleliu sujungtais vėjo energijos ir fotoelektrinių stiprintuvų jungikliais.

◆ Pramoninės ir kasybos įmonės: didelių aukštos įtampos variklių ir transformatorių apsauga.

◆ Geležinkelio sukibimo maitinimo šaltinis: 35 kV elektrifikuoto geležinkelio paskirstymo sistema.

● Techniniai ZW7A lauko aukštos įtampos kintamosios srovės vakuuminio pertraukiklio parametrai

Numeris	Daiktas		Vienetas	Duomenys
1	Įvertinta įtampa		Kv	40.5
2	Įvertintas dažnis		Hz	1250，1600,2000
3	Įvertinta srovė		A	20，25,31,5
4	Įvertinta trumpojo jungimo lūžio srovė		KA	50,63,80
5	Įvertinta atlaika srovė (smailė)			20，25,31,5
6	Įvertinta trumpalaikė trukmė			31.5
7	Įvertinta trumpojo jungimo uždarymo srovė			80
8	Nominali operacinė seka			O-0.3S-Co-180S-Co
9	Mechaninis gyvenimas		Laikas	10000
10	Įvertintas trumpojo jungimo lūžio lūžio laikas		Laikas	20
11	1 min darbo dažnis atlaiko įtampą	(šlapia) fazė iki fazės/žemės	Kv	80
11	1 min darbo dažnis atlaiko įtampą	(sausa) fazė iki fazės/žemės	Kv	95
12	Apšvietimo impulsas atlaiko įtampos fazę iki fazės/žemės paviršiaus		Kv	180
13	Leistinas dinaminių ir statinių kontaktų susidėvėjimo storis		mm	3
14	Grynasis svoris		kg	Apie 600
15	Kontaktinis atstumas		mm	22 ± 2
16	Kontaktinis kontaktas		mm	4 ± 1
17	Vidutinis atidarymo greitis		m/s	1,3 ~ 1,8
18	Vidutinis uždarymo greitis		m/s	1,0 ~ 1,7
19	Kreipkitės į uždarymo atšokimo laiką		MS	≤3
20	Trifazio atidarymo ir uždarymo sinchronizavimas		MS	≤3
21	Pagrindinės grandinės atsparumas		mažute	≤100
22	Uždarymo laikas		MS	≤150
23	Darbo laikas		MS	≤60
