24kV kabelių skirstytuvas

●Pagrindinės 24 kV kabelių skirstytuvo charakteristikos

▶Įtampos klasė: 24 kV kabelių skirstytuvo vardinė įtampa yra 24 kV (atitinka IEC 62271-200 arba GB/T 11022 standartą).

▶Visiškai izoliuotas sandariklis: įtampingosios dalys izoliuotos kieta izoliacija arba SF6 dujomis, be atviro laidininko, atsparios dulkėms ir vandeniui (IP65/IP67).

▶Europietiško tipo kištukinė technologija: T-tipo arba alkūninio tipo ekranuotų kabelių jungtys yra standartinės, palaikomas tiesioginis kištukinis įjungimas (reikalingi specialūs įrankiai).

▶Modulinis išplėtimas: standartinius įrenginius (pvz., 1 in, 4 out, 2 in ir 6 out) galima lanksčiai derinti, kad vėliau būtų galima išplėsti pajėgumus.

● 24 kV kabelių padalijimo dėžė Tipinė konstrukcija

▶Dėžutė pagaminta iš nerūdijančio plieno /SMC, kuris yra atsparus korozijai ir skirtas lauke (-40℃~+70℃).

▶Izoliuota magistralė pagaminta iš vario arba aliuminio, apvyniota silikonine guma/EPDM izoliacijos sluoksniu, o izoliacijos lygis ≥50kV (galios dažnio atsparumo įtampa).

▶Kabelio jungtis

24 kV ekranuota kištukinė jungtis (pvz., RIP tipo ir EPDM izoliacija) su bandymo tašku (pasirinktinai).

▶Apsaugos įtaisas gali būti aprūpintas trumpojo jungimo gedimo indikatoriumi, tiesioginiu ekranu ir žaibo iškrovikliu.

Įžeminimo sistemos dėžutės įžeminimo gnybtas + kabelio ekrano įžeminimas, įžeminimo varža ≤4Ω.

●Tipiniai 24 kV kabelių skirstytuvo naudojimo scenarijai Tipinės konstrukcijos

▶Nauja energetinė elektrinė: jūros vėjo energijos 24kV kolektoriaus linijos ištraukimas.

▶Pramoninis parkas: aukštos įtampos variklio arba transformatoriaus kabelio atšaka.

▶Kasyklos/naftos telkinys: sprogimui atspari 24 kV šakų dėžė (Ex d IIC T4).

▶Miesto aukštos įtampos skirstomasis tinklas: alternatyvi kabelių žiedinių tinklo spintelių schema (taupanti vietos)

●Naudojant 24KV europinio tipo kabelių skirstytuvo dėžutę

Aplinkos temperatūra 10KV europinio tipo kabelių paskirstymo dėžutėje: -30 ~ 40 ℃

Vėjo greitis: lygus 34m/sl ir ne didesnis kaip 700Pal

Drėgmė: vidutinė paros santykinė oro drėgmė ne didesnė kaip 95 %

Vidutinė mėnesio santykinė oro drėgmė ne didesnė kaip 95 %

 Atsparus smūgiams: horizontalus pagreitis yra ne didesnis kaip 0,4 m/s², o vertikalus pagreitis ne didesnis kaip 0,15 m/s²

Europietiško tipo kabelių paskirstymo dėžutės įrengimo vietos nuolydis: mažiau nei 3

Montavimo aplinka: aplinkinis oras neturi būti akivaizdžiai užterštas korozinėmis, degiomis dujomis, vandens garais ir pan., o montavimo vieta neturi būti stipriai vibruojama.

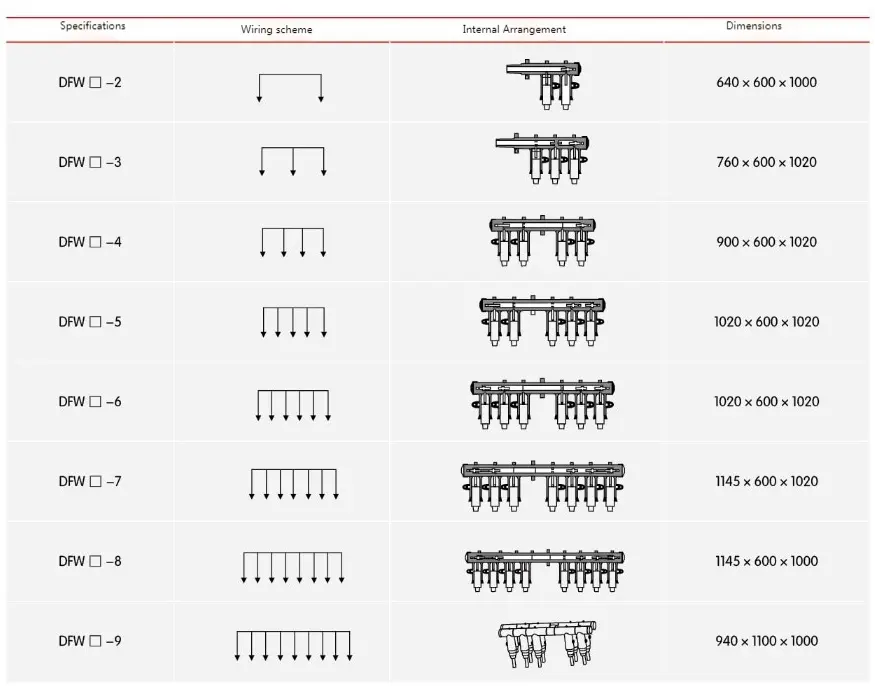

● 24KV europinio tipo kabelių skirstytuvo dėžės techninis parametras

● 24KV europinio tipo kabelių skirstytuvo dėžutės užsakymo numerio aprašymas

DUK

Klausimas: 24KV šakos dėžutės MOQ

A: Galime parduoti net 1 rinkinį.

Kl .: šio tipo gaminio garantija?

A: 12–24 mėnesiai
