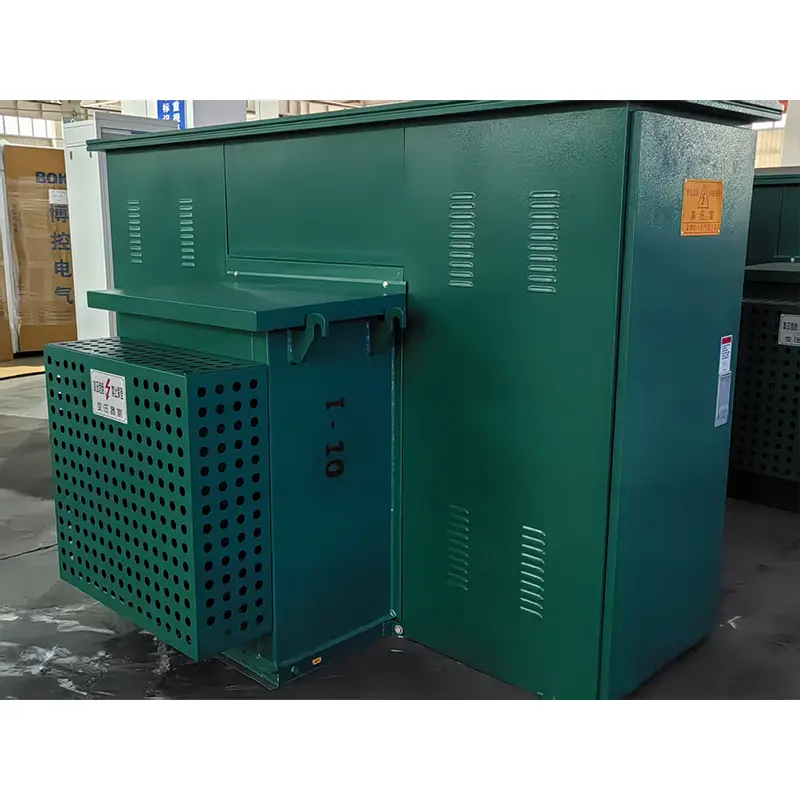

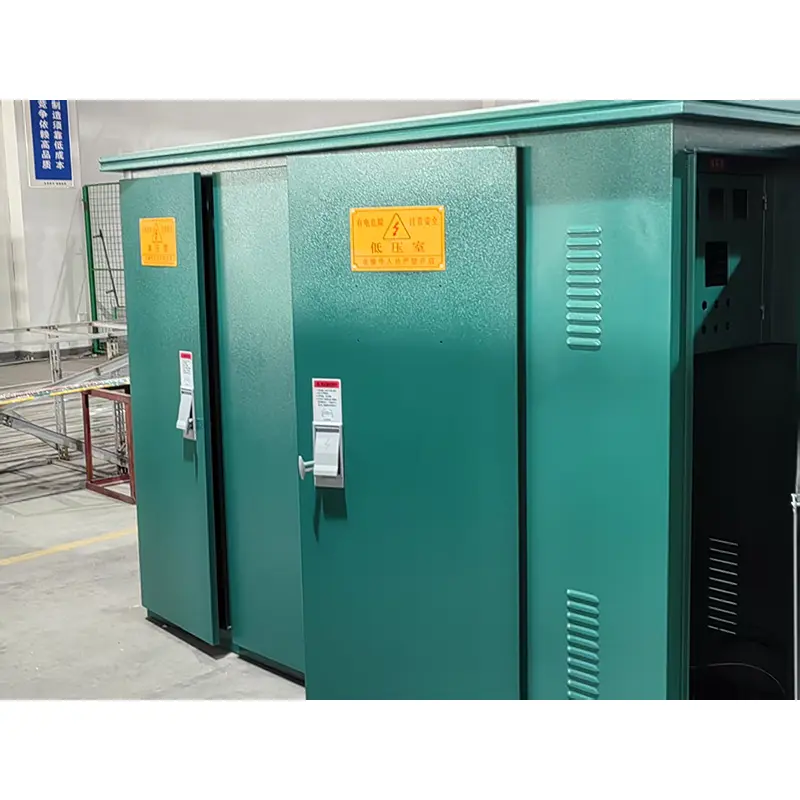

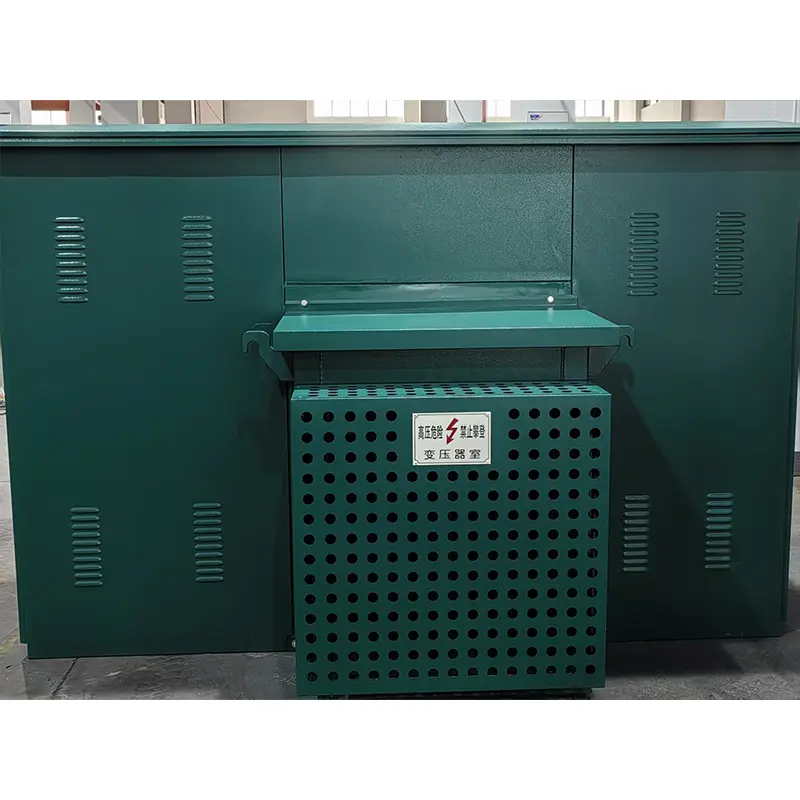

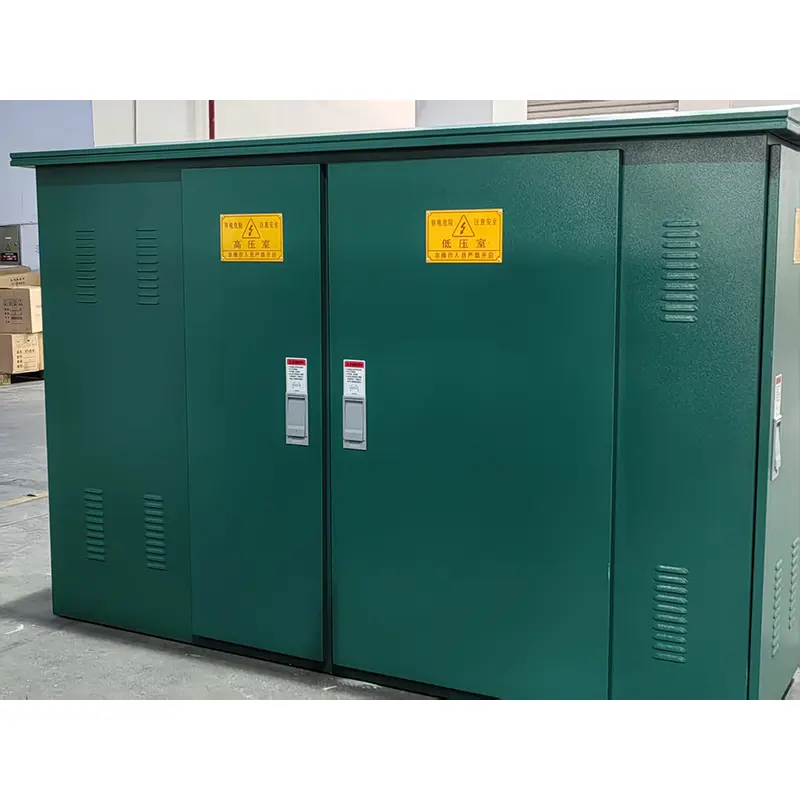

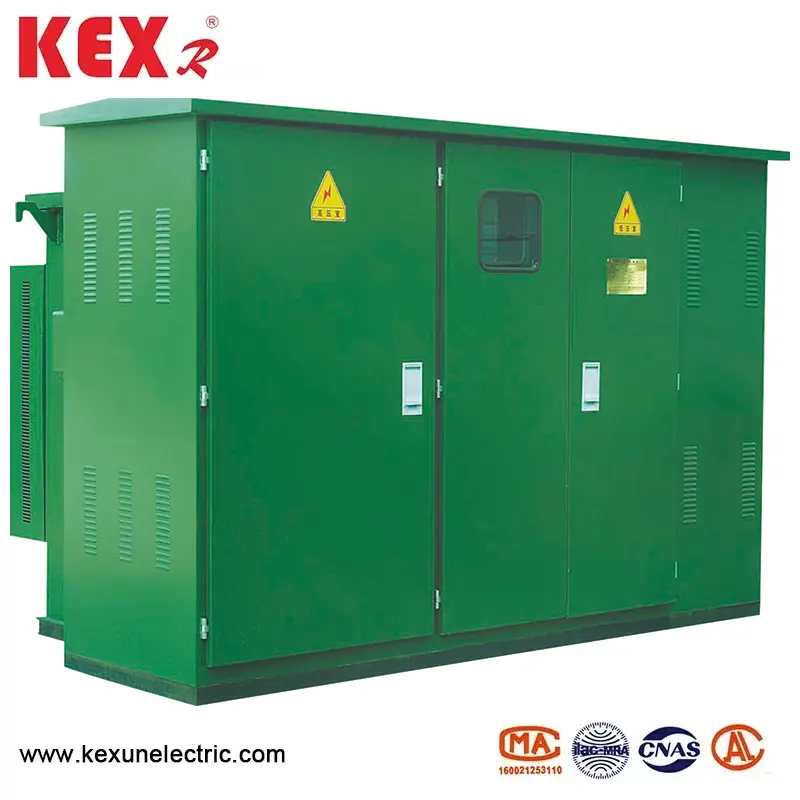

Amerikos tipo trijų fazių ant padėklo montuojama pastotė

„ZBW-12“ tipas „American Type“ trifazis padėlinė pastotė, pagaminta Kinijos gamintojo KEXR, yra pastotė, turinti paprastą struktūrą, mažą grindų plotą ir stiprią izoliaciją, tinkančią 10 kV vardinei įtampai.
Modelis: ZBW-12
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

● Amerikos tipo trifazių padėkliukų pastotė naudojant sąlygas

◆ Aplinkos temperatūra: aplinkos temperatūra aplink amerikietišką trifazį trinkelėje pritvirtintą pastotę turėtų būti –30 ~ 40 ℃.



◆ Vėjo greitis: lygi 34 m/s (ne daugiau kaip 700PA);

◆ Drėgmė: Vidutinė dienos santykinė drėgmė yra ne didesnė kaip 95%; Mėnesinė santykinė drėgmės vertė yra ne didesnė kaip 95%;

◆ Atsparus smūgiams: horizontalus pagreitis yra ne didesnis kaip 0,4 m/s²

, o vertikalus pagreitis yra ne didesnis kaip 0,15 m/s²

◆ Įdiegimo svetainės polinkis: Amerikos tipo trifazių padalinių pastotės montavimo polinkis yra ne didesnis kaip 3

◆ Montavimo aplinka: Aplinkinis oras nėra akivaizdžiai užteršti dėl korozinių ir degių dujų, o montavimo vietoje nėra smurtinės vibracijos

◆ Užsisakydami šį produktą, viršijant aukščiau nurodytas sąlygas, galite derėtis su KEXR

● Techniniai ZBW-12 tipo amerikiečių trifazių padėlinių pastotės parametrai

Serijos numeris	Daiktas	Vienetas	Techniniai parametrai
1	Įvertinta įtampa	kv	10/0,4
2	Maksimali veikimo įtampa	kv	12
3	Įvertintas dažnis	Hz	50
4	Nominalus pajėgumas	KVA	150-1600
5	1min galios dažnis atlaiko įtampą	kv	35
6	Žaibo impulsų įtampa	kv	75
7	Aušinimo metodas		Onanas
8	Aukštos įtampos atsarginės saugiklio sulaužymo srovė	kA	50
9	„Papilk Fuse“ sulaužymo srovė	kA	2.5
10	Aplinkos temperatūra	℃	-35 ~ 40
11	Leidžiama ritės temperatūra kyla	℃	65
12	Nėra įtampos reguliavimas		± 5% arba ± 2*2,5%
13	Triukšmo lygis	db	50
14	IP laipsnis		IP43

Transformatorius

KEXR iš anksto įdiegta Amerikos dėžutės tipo pastotė Priimkite naująją S9 ir S11 serijos trifazių aliejaus, užtvindytų transformatorių, turi mažo nekreipimo įkrovos, žemos temperatūros pakilimo, mažo triukšmo ir mažo aukščio pranašumus. Transformatoriaus praradimas be apkrovos ir apkrovos praradimas yra mažesni nei originalaus S9 transformatoriaus, šiuo metu pasiekiant pažengusį buitinį lygį. Transformatorius yra visiškai uždarytos struktūros, kuri efektyviai išskiria oro taršą ir izoliacijos skilimą, kurį sukelia drėgmė. Naftos rezervuaro viršuje paliekama 40–90 mm oro pagalve, kuri gali atlikti šilumos išsisklaidymo ir aušinimo vaidmenį kartu su alyvos bako apvalkalo gofrutais ir gali efektyviai sumažinti vidinį slėgį.

Matmenys ir svoris

Pajėgumas	A	B	C	H	Svoris （kg）
315kva	2560	1600	600	1000	3050
400 kva	2560	1600	600	1000	3270
500 kva	2560	1600	600	1000	3400
630 kva	2560	1600	600	1000	3900
800 kva	2760	1600	800	1000	4200
1000 kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● ZBW-12 tipo amerikietiško tipo trifazių padėklų pastotės aprašymo matmenys

„ZBW-12“ amerikietiško tipo trijų fazių ant padėklo montuojamos pastotės standartiniai matmenys
Talpa (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
