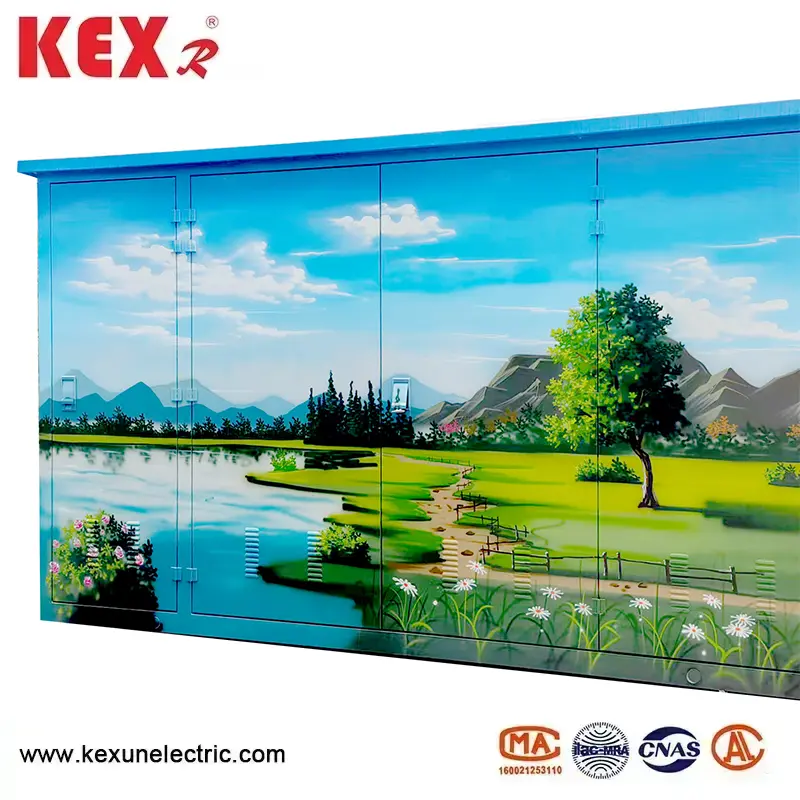

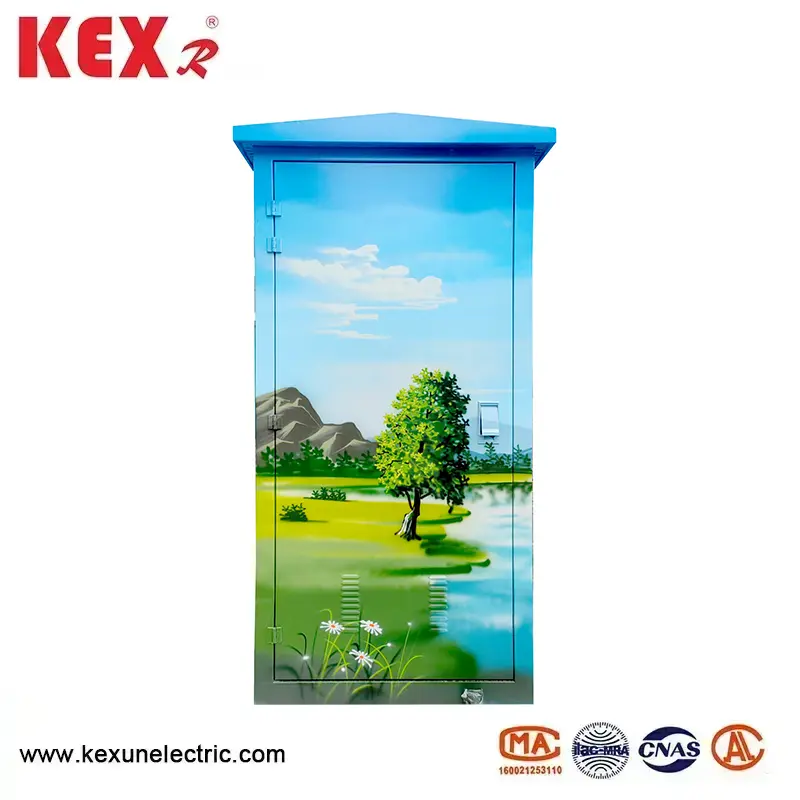

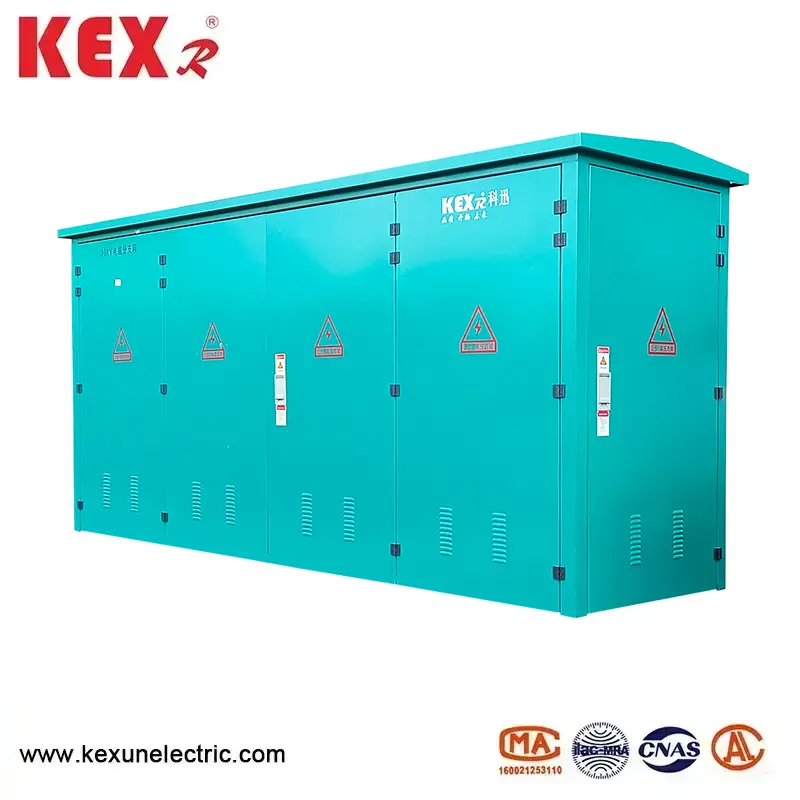

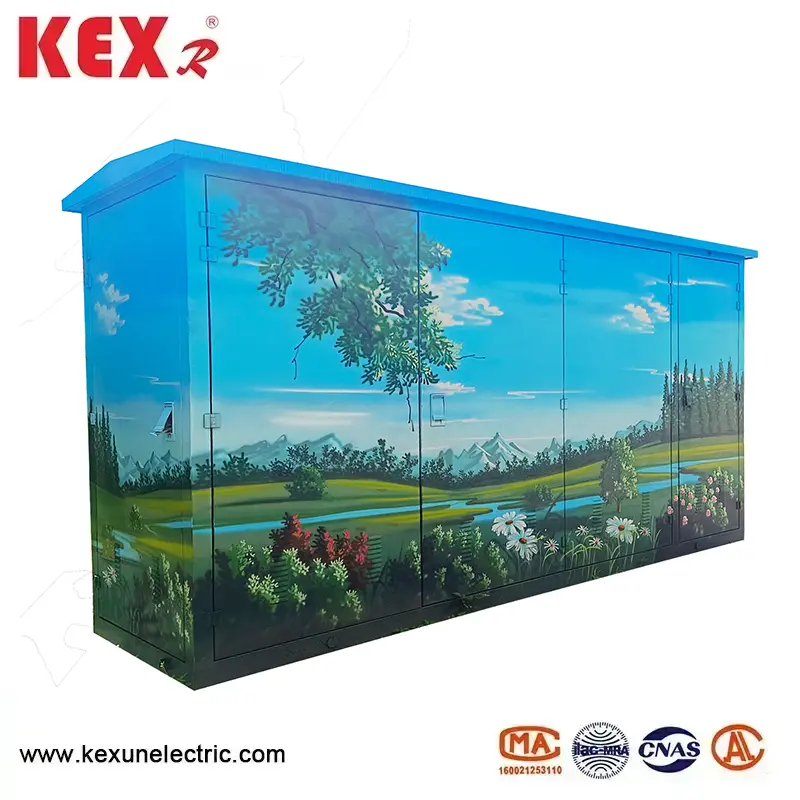

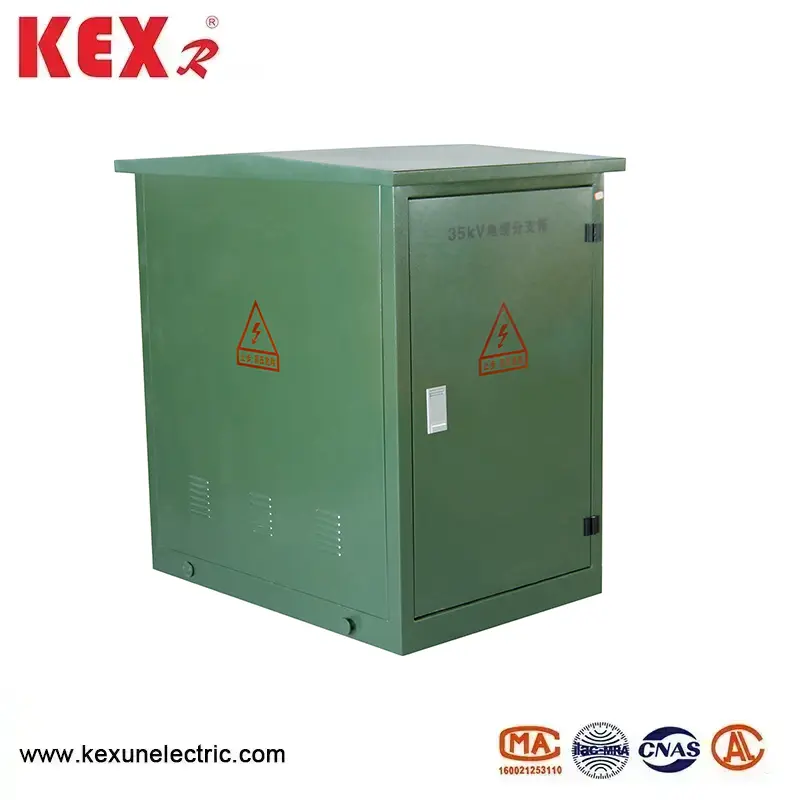

35 kV kabelio sankryžos dėžutė

○ Pagrindinė 35 kV kabelio jungties dėžutės savybė

▶ Įvertinta įtampa: 35 kV (atitinkanti IEC 62271-200 ir GB/T 11022 standartus).

▶ Visa izoliacija ir pilnas sandarinimas: Priimama kieta izoliacija (pvz., Epoksidinė dervos ir silikono guma) arba SF6 dujų izoliacija, ir nėra plikų laidininko, su IP65/IP67 apsaugos laipsniu.

▶ Europos papildinio technologija: Standartinės ekranuotos papildinio kabelių jungtys (palaikykite tiesioginę operaciją (reikalingi specialūs įrankiai).

▶ Modulinė konstrukcija: įeinančias ir išeinančias linijas galima lanksčiai išplėsti (pvz., 1 colio, 3 iš Out, 2 colių ir 4).

▶ Intelektualus pasirinkimas: gedimo indikatorius, temperatūros jutiklis, DTU (paskirstymo terminalas) gali būti integruotas.

○ Tipiška 35 kV kabelio jungties dėžutės konstrukcinė kompozicija

▶ dėžutė

Nerūdijančio plieno /SMC kompozicinė medžiaga yra atspari korozijai ir tinkama naudoti lauke (-40 ℃ ~+70 ℃).

▶ izoliuotas autobusas

Vario arba aliuminio laidininkas, silikono gumos /EPDM izoliacija, galios dažnis atlaiko įtampą ≥70 kV, žaibo impulsas 170 kV.

▶ Kabelio jungtis

35KV ekranuotos papildinių jungtys (tokios kaip T tipo ir alkūnės tipo) su bandymo taškais (neprivaloma).

▶ Apsauginis įtaisas

Galima pasirinkti „Lightning Arrester“, trumpo jungimo gedimo indikatorių ir tiesioginį ekraną.

▶ įžeminimo sistema

Dėžutės ir kabelio ekrano sluoksnis yra patikimai įžemintas (atsparumas įžeminimui ≤4Ω).

○ 35KV kabelio jungties dėžutės įrengimas ir valdymas bei priežiūra

 ◆ Diegimo reikalavimai

Kabelio nurišimas ir pjaustymas: tiksliai suderinkite sujungimo specifikacijas (1 mm klaida), kad išvengtumėte izoliacijos sluoksnio sugadinimo.

▶ Jungties montavimas: išvalykite kontaktinį paviršių ir užtepkite silikono tepalą, kad išvengtumėte oksidacijos. Priveržkite sukimo momento veržliarakčiu (pavyzdžiui, T-Joint reikia 35 ~ 40N M).

▶ Įžeminimas: dėžutė ir kabelio skydas turi būti patikimai įžemintas (atsparumas įžeminimui ≤4Ω).

◆ Saugus veikimas

▶ Patikrinkite elektros energiją po elektros energijos tiekimo nutraukimo, o dirbdami dėvėkite izoliacines pirštines ir akinius.

▶ Įsitikinkite, kad įžeminimo jungiklis uždarytas (jei toks yra) prieš prijungdami ir atjungdami jungtį.

◆ Priežiūros pasiūlymas

▶ Metinis patikrinimas: infraraudonųjų spindulių temperatūros matavimas (sutelkiant dėmesį į sąnarių temperatūros kilimo stebėjimą).

▶ Sandarinimo patikrinimas: pakeiskite sandarinimo žiedą kartą per penkerius metus (drėgmės ir dulkių įrodymas).

▶ Izoliacijos testas: atlikite atlaikymo įtampos testą kas 3 metus.

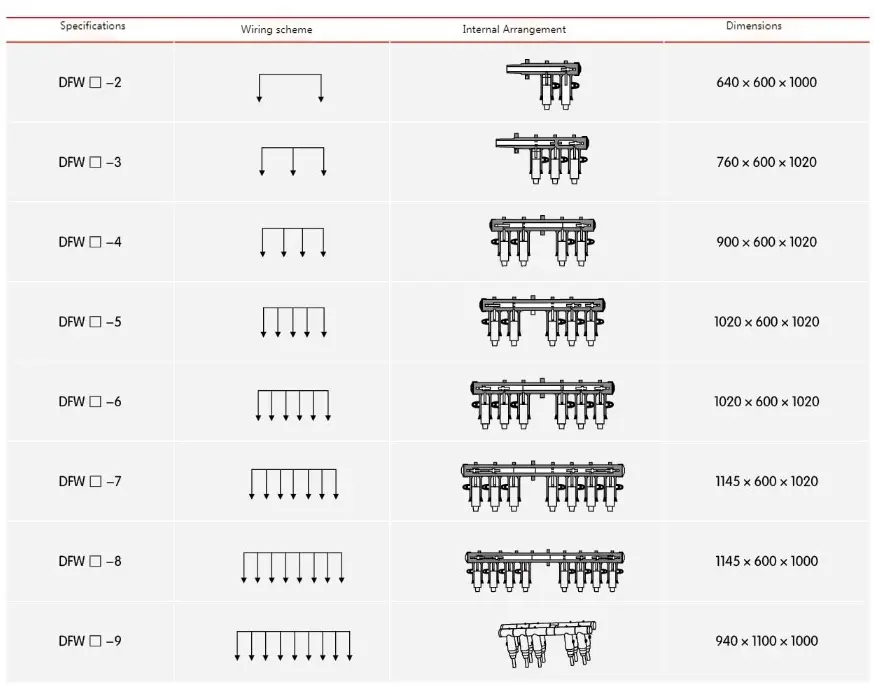

● Techninis 35KV Europos tipo kabelio jungties dėžutės parametras

● 35KV Europos tipo kabelio jungties dėžutės užsakymo numeris Aprašymas
