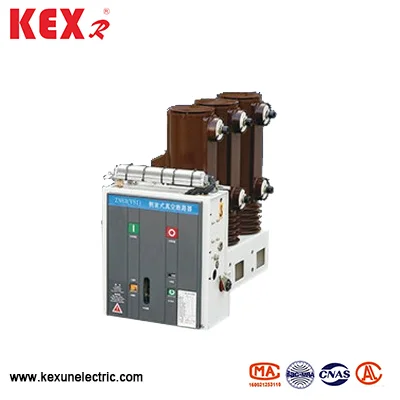

Šone pritvirtintas aukštos įtampos vakuuminės grandinės pertraukiklis
Kinijos gamyklos gamykloje pagamintas aukštos įtampos vakuuminės grandinės pertraukiklis „Kexun“ daugiausia naudojamas apsaugos ir valdymo grandinėms daugiausia naudojamas. Jis tinka vietoms, kurių vardinę įtampą yra 12 kV, ir 50Hz dažnis, kai reikalingas dažnas eksploatavimo ar grandinės srovės pertraukimas. Jį galima įdiegti fiksuotuose skirstomuosiuose įrenginiuose arba naudojamas atskirai.
Modelis: VS1
Prekės ženklas ： KEXR
Modelis: VS1
Prekės ženklas ： KEXR
● Šoninių montuojamų aukštos įtampos vakuuminės grandinės pertraukiklio konstrukcinės charakteristikos
▶ Šoninio veikimo mechanizmas
▶ Epoksidinės dervos izoliuotas polius
▶ „Trip Free“ pavasario operacinė sistema
▶ Priekiniai/galiniai kabelių galai
M
▶ Aplinkos temperatūros diapazonas: Temperatūros erdvėje pritvirtintas aukštos įtampos vakuuminės grandinės pertraukiklis turėtų būti -15 ~ 40 ℃
▶ Aukštis: Šone montuojami aukštos įtampos vakuuminės grandinės pertraukiklis turėtų būti sumontuotas mažiau nei 1000 metrų.
▶ Santykinė drėgmė: dienos vidurkis yra ne didesnis kaip 95%, mėnesio vidurkis yra ne didesnis kaip 90%, sočiųjų garų slėgio dienos vidurkis yra ne didesnis kaip 2,2 × 10–3MPa, o mėnesinis vidurkis yra ne didesnis kaip 1,8 × 10–3MPa.
▶ Žemės drebėjimo intensyvumas: mažesnis nei 8 laipsnis
▶ Vietos be ugnies, sprogimas, rimta tarša, cheminė korozija ir sunki vibracija.
● Techniniai šoninių montuojamų patalpų aukštos įtampos vakuuminės grandinės pertraukiklio parametrai
|
Daiktas |
Vienetas |
Duomenys |
||||
|
Įvertinta įtampa |
Kv |
12 |
||||
|
Įvertinta srovė |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Įvertinta trumpojo jungimo lūžio srovė |
KA |
20 |
25 |
31.5 |
||
|
Įvertinta trumpojo jungimo uždarymo srovė |
KA |
50 |
63 |
80 |
||
|
Įvertinta smailė atlaiko srovę |
KA |
50 |
63 |
80 |
||
|
4S trumpasis jungimas Atlaiko srovė （Peak） |
KA |
20 |
25 |
31.5 |
||
|
Įvertintas izoliacijos lygis |
Darbas atleidžia įtampą |
Kv |
42 （48） |
|||
|
Poveikis atlaiko įtampą |
75 （85） |
|||||
|
Nominali operacinė seka |
|
„Break-0.3s-Cose-180S-A-CLOSE“ |
||||
|
Mechaninis gyvenimas |
Laikas |
10000 |
||||
|
Įvertintas trumpojo jungimo srovės pertraukimas |
Laikas |
50 |
||||
|
Veiklos mechanizmo atidarymo įtampa （DC） |
V |
110,220 |
||||
|
Kontaktinis terminalo atstumas |
mm |
11 ± 1 |
||||
|
„Overtravel“ (kontaktinis spyruoklinio suspaudimo ilgis) |
mm |
35 ± 0,5 |
||||
|
Trifazis atskyrimas ir uždarymo laikas |
MS |
≤2 |
||||
|
Kreipkitės į uždarymo atšokimo laiką |
MS |
≤2 |
||||
|
Vidutinis atidarymo greitis |
m/s |
1,1 ± 0,2 |
||||
|
Vidutinis uždarymo greitis |
m/s |
0,6 ± 0,2 |
||||
|
Darbo laikas |
Maksimali veikimo įtampa |
s |
≤0,05 |
|||
|
Min Darbinė įtampa |
≤0,08 |
|||||
|
Uždarymo laikas |
s |
0.1 |
||||
|
Leistinas dinaminių ir statinių kontaktų kaupimosi storio kaupimasis |
mm |
3 |
||||
