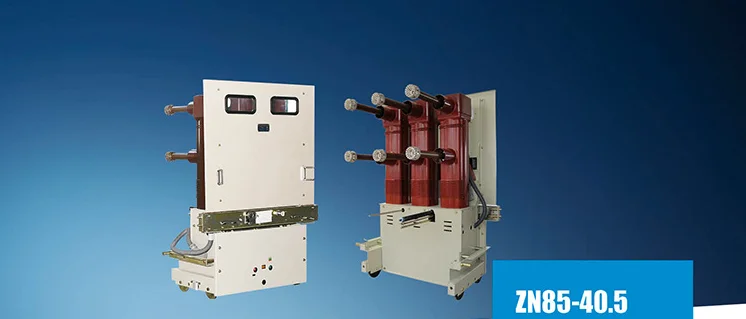

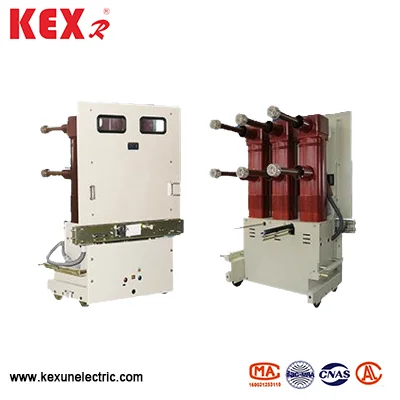

Zn85 patalpų aukštos įtampos VCB

● Struktūrinės charakteristikos

Zn85 patalpos aukštos įtampos VCB ir veikimo mechanizmas yra išdėstyti aukštyn ir žemyn, o tai efektyviai sumažina grandinės pertraukiklio gylį. Trijų fazių lanko gesinimo kamera ir kad jungties įkrautą korpusą atskiria trys nepriklausomos epoksidinės dervos izoliacinis cilindras, kad sudarytų sudėtinę izoliacijos struktūrą, Zn85 patalpų aukštos įtampos VCB atitinka oro atstumo ir laipiojimo atstumo reikalavimus normaliomis veikimo sąlygomis. Ir efektyviai sumažinti savo apimtį. Vakuuminis pertraukiklis ir pagrindinės elektros grandinės dinaminis bei statinis. Laidus jungtis yra įdiegta izoliaciniame cilindre, kad fazių tarpai būtų tik 300 mm. Elektrinis pagrindinės grandinės jungtis - visi priima fiksuotą ryšį, kuris turi didelį patikimumą. Izoliacinis cilindras yra įdiegtas į grandinės pertraukiklio rėmą. Virš lentynos. „Zn85“ aukštos įtampos VCB mechanizmas turi paprastą dizainą, geresnę išvesties kreivę ir našumą. Taikomos 40,5 kV vakuuminių grandinių pertraukiklių charakteristikos ir reikalavimai. Bendras išdėstymas yra pagrįstas, gražus ir glaustas. Mažas dydis, lankstus eksploatavimas, ilgas aptarnavimo laikas, patogus techninės priežiūros ir be priežiūros mechanizmas. Grandinės pertraukiklis tinka dažnai eksploatuoti, įvairios progos ir vietos, kuriose yra atšiaurios darbo sąlygos.

● Techniniai Zn85 patalpų aukštos įtampos VCB parametrai
