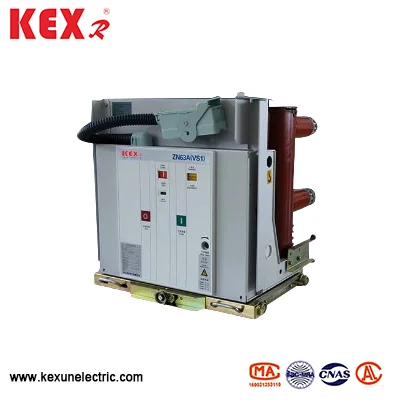

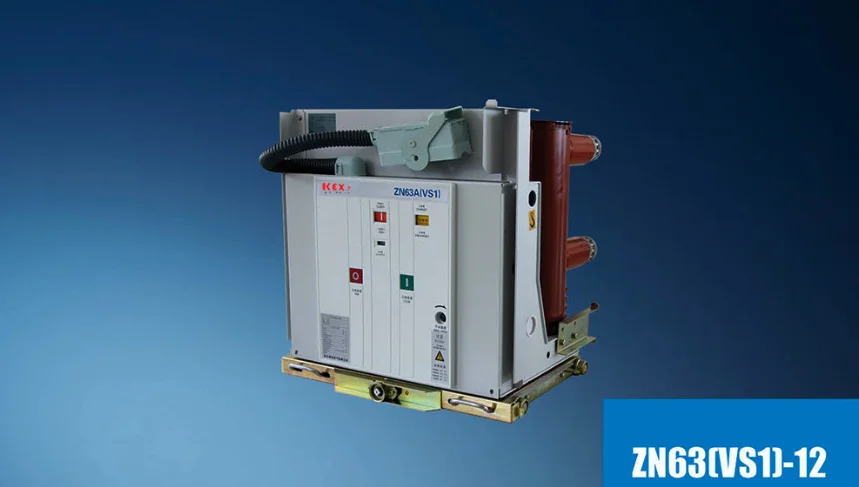

Zn63 VS1 Aukštos įtampos VCB patalpoje
„Zn63 VS1“ Aukštos įtampos VCB, pagamintą žinomo Kinijos gamintojo Kexun, yra tinkamas elektrinei įrangai, kurios 1-osios įtampos įtampa yra 12 kV ir trijų fazių kintamosios srovės 50 Hz, ir dažnai naudojamas valdyti ir apsaugoti pramoninių ir kalnakasybos įmones, elektrines, skydas ir elektros įrenginius.
Modelis: Zn63 VS1
Prekės ženklas ： KEXR
Modelis: Zn63 VS1
Prekės ženklas ： KEXR
● Projektavimo funkcija
Zn63 VS1 Aukštos įtampos VCB patalpoje priima VET veikimo mechanizmo ir grandinės pertraukiklio korpuso integraciją, kuri gali būti suprojektuota kaip fiksuotas montavimo įrenginys arba rankdarbis su specialiu varymo mechanizmu. Pagrindinėje grandinės dalyje gali būti pritaikyta integruota uždaroma stulpu, kad grandinės pertraukiklio būtų atliktas miniatiūrizavimas, didelis patikimumas ir be priežiūros. Jis gali būti naudojamas su KYN28A-12 (GZS) ir kitais centriniais rankinių diskų skirstomuoju įrenginiu, taip pat gali būti naudojamas su XGN fiksuotu skirstomuoju įrenginiu.
● Naudojant sąlygas
▶ .bienės temperatūra: Zn63 VS1 Vidinis aukštos įtampos VCB turėtų būti valdoma esant –10 ~ 40 ℃ (leidžiama saugojimas ir transportavimas -30 ℃).
▶ Aukštis: „Zn63 VS1“ patalpos aukštos įtampos VCB turėtų būti sumontuotas mažesniame nei 1000 m aukštyje.
▶ Santykinė drėgmė: dienos vidutinė vertė yra ne didesnė kaip 95%, prisotinto garų slėgio vidutinė dienos vertė yra ne didesnė kaip 2,2x10-MPa, o mėnesio vidutinė vertė yra ne didesnė kaip 1,8x10 MPa
PASTABA ： Zn63 VS1 Aukštos įtampos VCB viduje turi veikti be ugnies, sprogimo, rimtos taršos, cheminės korozijos ir smurtinės vibracijos.
◆ Laikykitės standarto
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ir tt ..
● Techniniai Zn63 vs1 parametrai VS1 Aukštos įtampos VCB
|
Daiktas |
Vienetas |
Duomenys |
|||
|
Įvertinta įtampa |
Kv |
12 |
|||
|
Įvertintas izoliacijos lygis |
Nominalus žaibo impulsas atlaiko įtampą （smailės） |
Kv |
75 |
||
|
Įvertintas dažnis |
1 min darbo dažnis atlaiko įtampą |
42 |
|||
|
Įvertinta trumpojo jungimo lūžio srovė |
KA |
20/25 |
31.5 |
40 |
|
|
Įvertinta srovė |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Įvertintas šiluminio stabilumo srovė （virtuali reikšmė） |
KA |
20/25 |
31.5 |
40 |
|
|
Įvertinta dinaminė stabili srovė （Peak） |
50/63 |
80 |
100 |
||
|
Įvertinta trumpojo jungimo uždarymo srovė （Peak） |
50/63 |
80 |
100 |
||
|
Įvertintas trumpojo jungimo laužymo laikas |
Laikas |
50 |
|||
|
Galios dažnis atlaiko antrinės grandinės įtampą (1 min) |
V |
2000 |
|||
|
Nominali operacinė seka |
|
O-0.3S-Co-180S-Co |
|||
|
O-180S-Co-180S-Co |
|||||
|
Įvertintas šiluminio stabilumo laikas |
S |
|
|||
|
Įvertinta vienkartinio/atgal kondensatoriaus banko lūžio srovė |
A |
630/400 800/400 (40Ka) |
|||
|
Mechaninis gyvenimas |
Laikas |
10000 |
|||
