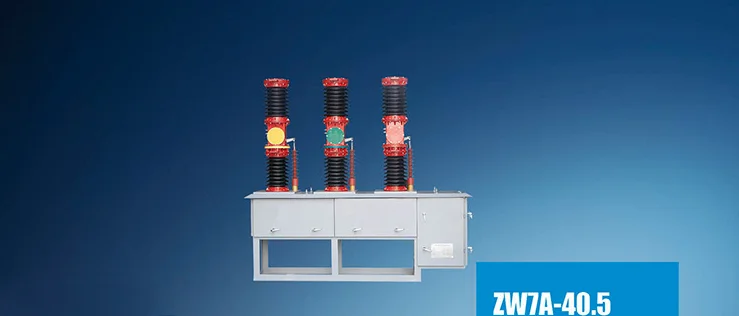

ZW7A lauko aukštos įtampos AC VCB

„ZW7A“ lauko aukštos įtampos AC VCB yra 40,5 kV įvertinta įtampa, kurią specialiai gamina „Kexun“ Kinijos gamykloje. 50Hz trijų fazių kintamos srovės transformatoriaus išorinė lauko paskirstymo įranga, tinkanti apsaugai ir valdymui pramoninių ir kasybos įmonių pastotės ir paskirstymo sistemoje.
Modelis: ZW7A
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

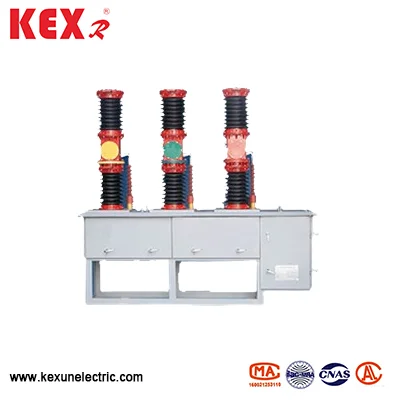

Zw7a Outdoor High Voltage Ac Vcb

● Modelio reikšmė

ZW7A-40.5

W = lauko tipas

Z = vakuuminis grandinės pertraukiklis

7a = dizaino serijos numeris (Kinijos 7 -osios kartos patobulinimas)

40,5 = Įvertinta įtampa (40,5 kV, atitinkanti IEC standartą)

● Taikymo sritis

„ZW7A“ lauko aukštos įtampos AC VCB yra ne tik tinkama apsaugai ir valdymui pramoninių ir kasybos įmonių pastotėse ir paskirstymo sistemose, bet ir tinkamos kaimo elektros tinklams ir vietoms, kuriose dažnai veikia, ypač atsižvelgiant į miesto ir kaimo elektros tinklų rekonstravimo poreikius.

◆ Laikykitės standarto

IEC60265 、 IEC62271 、 GB3804 、 GB16926 ir tt ..

● Techniniai „ZW7A“ lauko aukštos įtampos AC VCB parametrai

Numeris	Daiktas		Vienetas	Duomenys
1	Įvertinta įtampa		Kv	40.5
2	Įvertintas dažnis		Hz	1250，1600,2000
3	Įvertinta srovė		A	20，25,31,5
4	Įvertinta trumpojo jungimo lūžio srovė		KA	50,63,80
5	Įvertinta atlaika srovė (smailė)			20，25,31,5
6	Įvertinta trumpalaikė trukmė			31.5
7	Įvertinta trumpojo jungimo uždarymo srovė			80
8	Nominali operacinė seka			O-0.3S-Co-180S-Co
9	Mechaninis gyvenimas		Laikas	10000
10	Įvertintas trumpojo jungimo lūžio lūžio laikas		Laikas	20
11	1 min darbo dažnis atlaiko įtampą	(šlapia) fazė iki fazės/žemės	Kv	80
11	1 min darbo dažnis atlaiko įtampą	(sausa) fazė iki fazės/žemės	Kv	95
12	Apšvietimo impulsas atlaiko įtampos fazę iki fazės/žemės paviršiaus		Kv	180
13	Leistinas dinaminių ir statinių kontaktų susidėvėjimo storis		mm	3
14	Grynasis svoris		kg	Apie 600
15	Kontaktinis atstumas		mm	22 ± 2
16	Kontaktinis kontaktas		mm	4 ± 1
17	Vidutinis atidarymo greitis		m/s	1,3 ~ 1,8
18	Vidutinis uždarymo greitis		m/s	1,0 ~ 1,7
19	Kreipkitės į uždarymo atšokimo laiką		MS	≤3
20	Trifazio atidarymo ir uždarymo sinchronizavimas		MS	≤3
21	Pagrindinės grandinės atsparumas		mažute	≤100
22	Uždarymo laikas		MS	≤150
23	Darbo laikas		MS	≤60

Hot Tags: ZW7A lauko aukštos įtampos AC VCB
