AIS skirstomieji įrenginiai

„KXHXGN-12“ tipo AIS skirstomieji įrenginiai, kuriuos sukūrė Kinijoje, Kinijoje galios perdavimo ir paskirstymo įrangos tiekėjas, yra 12 kV dujomis izoliuotos žiedinių tinklų spintelės (C-GIS) su aplinkos apsaugos dujomis (tokiomis kaip sausas oras, azoto ar sumaišytos dujos) kaip izoliacijos terpė, tinkama žiedo tinklo maitinimo šaltiniams, galų maitinimo šaltiniui ir mažo masto atidarymo ir uždarymo stotys.

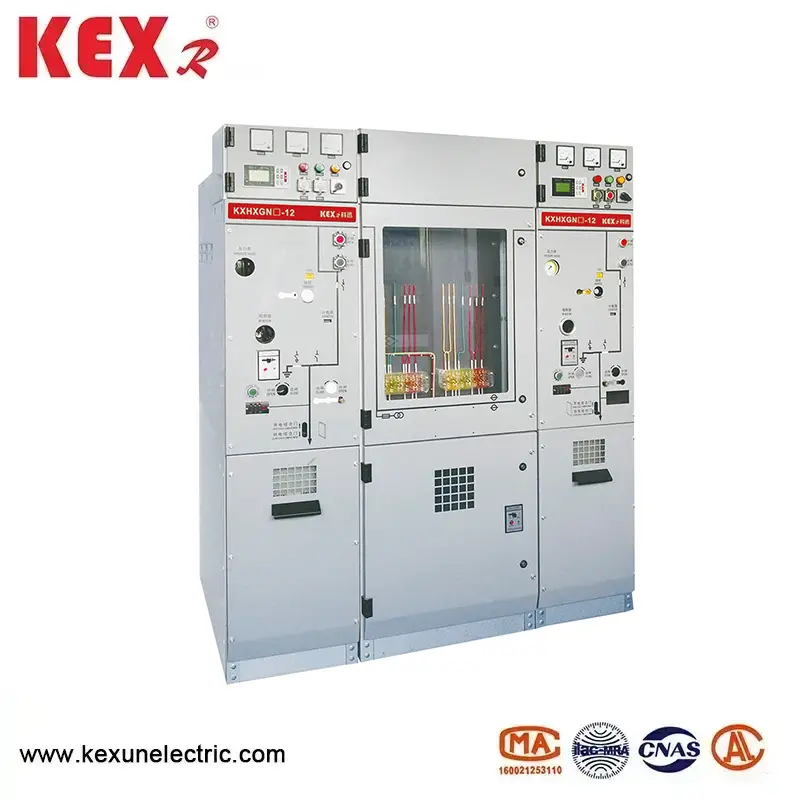

Modelis: KXHXGN-12
Prekės ženklas ： KEXR

Siųsti užklausą

Prekės aprašymas

● Pagrindinė AIS skirstomojo įrenginio savybė

(1) Aplinkos apsaugos pranašumai

◆ Nemokamos SFGA: AIS skirstomieji įrenginiai priima sausą orą, azotą ar naujas aplinkos apsaugos dujas (pvz., „G“, „AirPlus®“ ir kt.), Tai atitinka ES F-GAS taisykles ir Kinijos „dvigubos anglies“ politiką.

◆ Mažas anglies kiekis: Palyginti su SF žiedinių tinklų spintele, GWP (globalus atšilimo potencialas) artėja prie nulio.

(2) konstrukcinis dizainas



◆ Pridedama struktūra: AIS skirstomojo įrenginio apsaugos lygis pasiekia IP67, kuris yra atsparus dulkėms, atspari drėgmei ir atsparioms kondensacijoms, tinkamas atšiauriai aplinkai.

◆ Kompaktiškas dydis: jis taupo erdvę nei AIS žiedų tinklo spintelė ir yra ekologiškesnis nei tradicinis SF₆ GIS.

(3) Protingos galimybės

Intelektualus stebėjimas (pvz., DTU, internetinis temperatūros matavimas, dalinio iškrovos stebėjimas ir kt.) Galima pasirinkti, kad būtų galima palaikyti daiktų interneto (IoT) prieigą ir realizuoti nuotolinį veikimą ir priežiūrą.

● AIS skirstomojo įrenginio techniniai parametrai

◆ Grandinės pertraukiklio spintelė

Daiktas				Vienetas	Duomenys
Įvertinta įtampa				Kv	12
Įvertintas dažnis				Hz	50
Įvertintas izoliacijos lygis	1min darbo dažnis atlaiko Įtampa		Į grobį ， fazę iki fazės	Kv	42
			Pertrauka		48
	Apšvietimo impulsas atlaiko įtampą （smailės）		Į grobį ， fazę iki fazės	Kv	75
			Pertrauka		85
	1min galios dažnis atlaiko pagalbinės/valdymo grandinės įtampą (iki žemės)			Kv	2
Įvertinta srovė				A	630
Įvertinta trumpalaikė atlaika dabartinė （virtuali reikšmė）			Pagrindinis grandinės/įžeminimo jungiklis	kA	25/4s
			Įžeminimo grandinė	kA	21,7/4s
Įvertinta smailė atlaiko srovę			Pagrindinis grandinės/įžeminimo jungiklis	kA	63
			Įžeminimo grandinė	kA	54.5
Įvertinta trumpojo jungimo lūžio srovė ir laikas				ka/laikas	25/30
Įvertinta trumpojo jungimo uždarymo srovė (smailė)				kA	63
Įvertintas kabelio įkrovimo lūžio srovė				A	25
Įvertinta „Breaker O-0.3S-CO-180S-CO“ veikimo seka
Mechninis gyvenimas		Pertraukiklis /atjungiklis		Laikas	10000/3000
IP laipsnis		Sandarizuota dėžutė			IP67
		„Swichgear Shell“			IP4X
Dujų slėgis		Nominalus dujų įkrovimo lygis (20 ℃, matuoklio slėgis)		MPA	0.02
		Nominalus dujų min.		MPA	0
Sandarinimo našumas,		Metinis nuotėkio norma		%Per metus	≤0,05

◆ Apkrovos jungiklio spintelė

Daiktas			Vienetas	Duomenys
Įvertinta įtampa			Kv	12
Įvertintas dažnis			Hz	50
Įvertintas izoliacijos lygis	1min darbo dažnis atlaiko Įtampa		Kv

	Apšvietimo impulsas atlaiko įtampą （smailės）		Kv

	1min galios dažnis atlaiko pagalbinės/valdymo grandinės įtampą (iki žemės)		Kv	2
Įvertinta srovė			A	630
Įvertinta trumpalaikė atlaika dabartinė （virtuali reikšmė）		Pagrindinis grandinės/įžeminimo jungiklis	KA	25/4s
		Įžeminimo grandinė	KA	21,7/4s
Įvertinta smailė atlaiko srovę		Pagrindinis grandinės/įžeminimo jungiklis	KA	63
		Įžeminimo grandinė	KA	54.5
Įvertinta trumpojo jungimo uždarymo srovė (smailė)		Apkrovos jungiklis/įžeminimo jungiklis	KA	63
Įvertinta aktyvi apkrovos pertraukimo srovė			A	630
Įvertinta uždarojo ciklo pertraukimo srovė			A	630
5% įvertinta aktyvi apkrovos pertraukimo srovė			A	31.5
Įvertintas kabelio įkrovimo lūžio srovė			A	10
Įvertintas aktyvaus apkrovos pertraukos laikas			Laikas	100
Žemės gedimo srovės laužymas			A/laikas	31,5/10
Linijų ir kabelių įkrovimo srovė atjungta esant žemės gedimui.			A/laikas	17.4/10
Mechninis gyvenimas	Pertraukiklis /atjungiklis		A/laikas	10000/3000
IP laipsnis	Sandarizuota dėžutė			IP67
	„Swichgear Shell“			IP4X
Dujų slėgis	Nominalus dujų įkrovimo lygis (20 ℃, matuoklio slėgis)		MPA	0.02
	Nominalus dujų min.		MPA	0
Sandarinimo našumas,	Metinis nuotėkio norma		%Per metus	≤0,05

● AIS skirstomojo įrenginio įgyvendinimo standartas

◆ Bendrieji Aukštos įtampos skirstomųjų įrenginių ir valdymo įrenginių GB/T 1022 standartų techniniai reikalavimai. ◆ GB/T39063640.5KV AC metalas uždaras skirstomojo įrenginio ir valdymo įranga.

◆ GB/T1985 Aukštos įtampos kintamosios srovės izoliacinis jungiklis ir įžeminimo jungiklis

◆ GB/T38043.6-40.5KV AC Aukštos įtampos apkrovos jungiklis

◆ GB/T1984 aukštos įtampos kintamosios srovės grandinės pertraukiklis

◆ GB/T4208 „Shell“ apsaugos lygio IP kodas

◆ GB/T7354 Dalinis iškrovos matavimas

◆ GB/T311.1 Izoliacijos koordinavimo 1 dalis: Apibrėžimas, principai ir taisyklės

● Naudojant AIS skirstomojo įrenginio sąlygas

◆ Maksimali temperatūra: +45 laipsniai Celsijaus;

◆ Minimali temperatūra: -25 laipsniai Celsijaus;

◆ Maximum temperature: (24-hour average) +35 degrees Celsius;

◆ Maksimali vidutinė santykinė drėgmė (24 valandos 1: ≤ 95%; aukštis: ≤ 1500 m; seisminė talpa: 8 laipsniai;

◆ Apsaugos laipsnis: įkrautas kūno sandariklis IP67, perjunkite spintelės apvalkalą IP4X ；

◆ Aplinkinis oras neturėtų būti akivaizdžiai užteršti dėl korozinių degių dujų ir vandens garų.

◆ Nėra dažnos smurtinės vibracijos vietos, o atšiaurių dizainas po atšiauriomis dalimis atitinka įvairius reikalavimus.

◆ Kai jis naudojamas normaliomis aplinkos sąlygomis, viršijančiomis GB/T3906, vartotojas derasi su KEXR

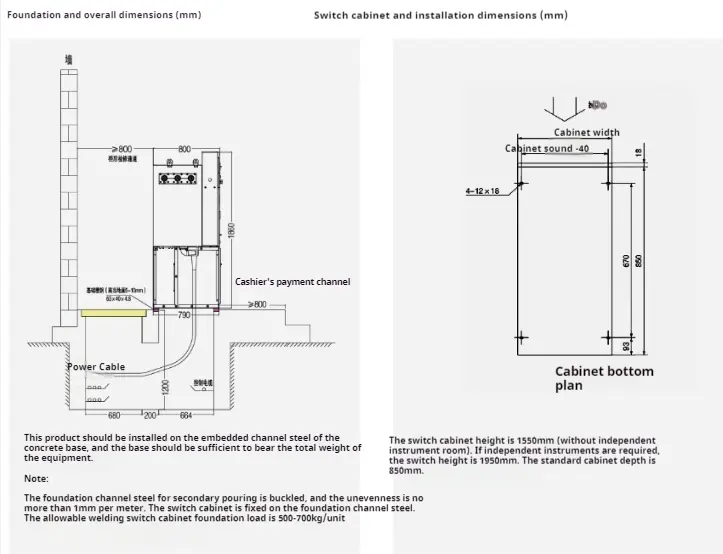

● Diegimo instrukcijos

Ais Switchgear
