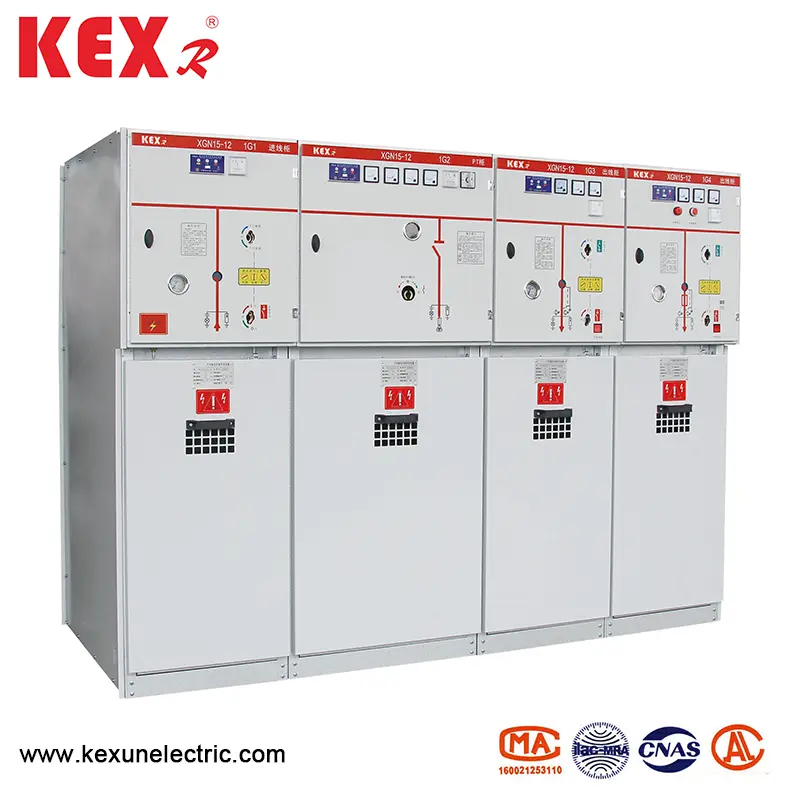

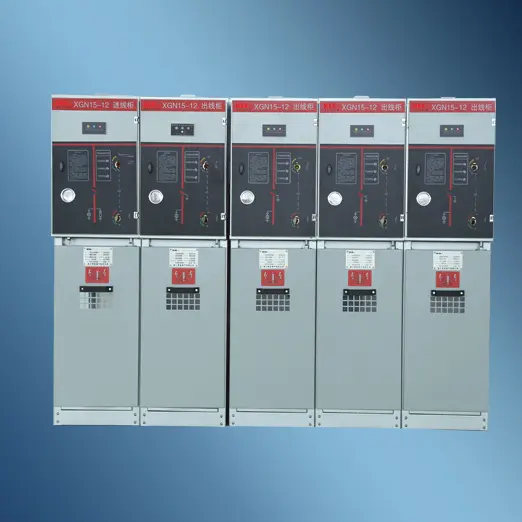

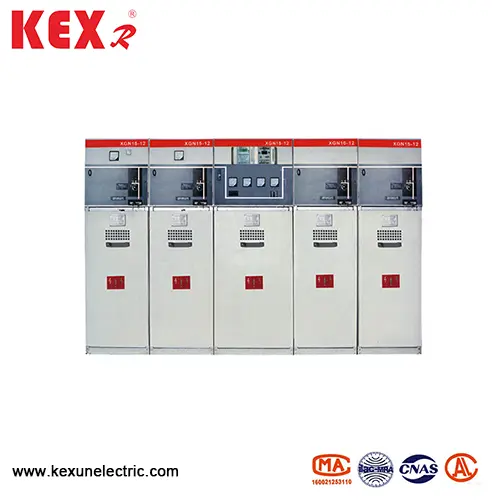

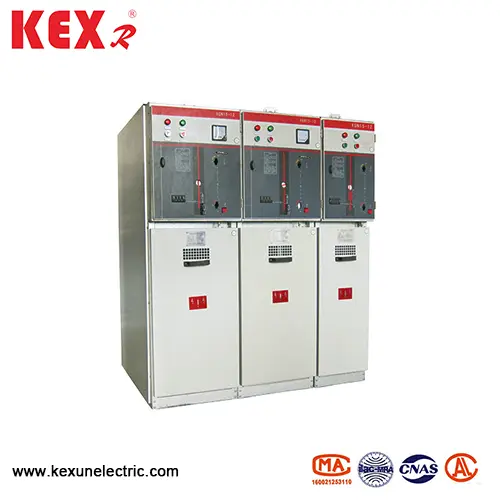

„Hexafluoride Ring“ pagrindinis blokas

● Pagrindinė programa

XGN15-12 Type Hexafluoride Ring Main Unit Suitable for AC 50HZ and 12kV power systems, widely used in industrial and civil cable ring networks and power supply terminal projects, especially suitable for urban residential areas, small secondary substations, switching stations, industrial and mining enterprises, shopping malls, airports, subways, wind power generation, hospitals, stadiums, railways, tunnels and other places.

● Naudojimo sąlygos

▶ Aukštis: ≤ 1000 m. (Jei turite specialius reikalavimus, nurodykite juos užsakydami)

▶ Aplinkos temperatūra: -25 ~ 40 ℃

▶ Vidutinė dienos santykinė drėgmė ： ≤95%

▶ Vidutinė mėnesinė santykinė drėgmė ： ≤90%;

▶ Atsparumo smūgio laipsnis ： 8 laipsnis

▶ be smurtinės vibracijos, smūgio, gaisro, cheminės korozijos ir sprogimo.

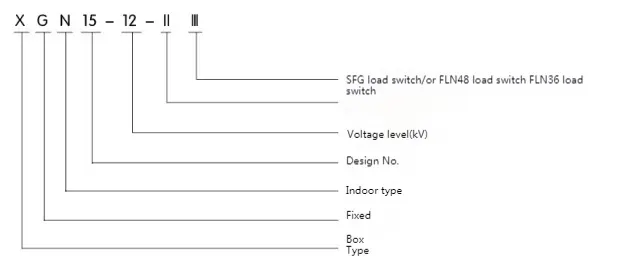

● modelis ir prasmė

● Kriterijai atitinka

XGN15-12 Tipo hexafluoride žiedo pagrindinis vienetas atitinka šiuos kriterijus:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Techniniai parametrai ir matmenys

● Apkrovos jungiklio spintelės struktūra ir pagrindiniai komponentai

◆ XGN15-12 Tipas hexafluoride žiedas Pagrindinio vieneto struktūra: Autobusų kambarys+apkrovos jungiklio kabelinė kambarys+Veikimo mechanizmas+Susikišimo mechanizmas ir žemos įtampos valdymo kambarys

◆ Apkrovos jungiklis

Įjungimo kambaryje įdiegtas trijų stočių apkrovos jungiklis. Apkrovos jungiklio apvalkalas pagamintas iš epoksidinės dervos ir užpildytas sieros heksafluoridu (SF). ) Dujas yra izoliacinė terpė, o SF galima įdiegti jungiklio kambaryje pagal kliento reikalavimus. Dujų tankio matuoklis arba dujų tankio matuoklis su aliarmo kontaktu.

◆ Kabelinė kambarys

Krovinio jungiklio spintelėje yra daug kabelių kambarių, kurie daugiausia naudojami kabelio jungčiai, todėl vienkartinius ar trijų branduolių kabelius galima sujungti paprastomis neišsaugintomis kabelių galvutėmis, tuo pačiu metu galima įrengti žaibišką areštą, dabartinį transformatorių, apatinį įžeminimo jungiklį ir kitus elementus. Remiantis standartiniu dizainu, spintelės durys turi stebėjimo langą ir saugos blokavimo įtaisą, o apatinėje kabelio kambario plokštėje yra sandarinimo dangtis ir kabelio spaustukas su tinkamo dydžio atraminiu rėmu. Kabelinės kambario apatinę plokštelę ir priekinių durų rėmą galima nuimti, kad būtų lengviau montuoti kabelį.

◆ Kreipimo mechanizmas, tarpusavio mechanizmas ir žemo slėgio valdymo kambarys

Tuo pačiu metu žemos įtampos kambarys su „Inclock“ vaidina valdymo skydelio vaidmenį. Žemos įtampos kameroje yra spyruoklinio veikimo mechanizmas su padėties indikatoriumi, mechaniniu užklupimu ir įrenginiu, taip pat joje yra pagalbinių kontaktų, suklupimo ritės, avarinio sulipimo mechanizmo, talpinio tiesioginio ekrano, raktų užrakto ir elektrinio veikimo įrenginio. Tuo pačiu metu žemos įtampos kameroje taip pat gali būti įrengta valdymo grandinė, matavimo instrumentas ir apsauginė relė. 750 mm pločio spintelėje yra dvi vienodos žemos įtampos kameros, kuriose gali būti daugiau priedų. Visą „XGN15“ jungiklio spintelę galima padalyti į dvi dalis, viršutinę spintelės dalį sudaro autobusų kambarys, apkrovos jungiklis, eksploatavimo mechanizmas ir žemos įtampos kambarys, kuris yra atskirtas nuo apatinės kabelio kambario. Todėl viršutiniame įrenginyje įdiegta įranga gali būti saugiai ir patogiai pertvarkyta ir pertvarkyta, o visą viršutinį bloką galima pakeisti.

◆ Autobusų kambarys

Autobusų kambarys yra išdėstytas viršutinėje spintelės dalyje. Autobusų kambaryje pagrindiniai autobusai yra sujungti ir važiuoti per visą jungiklių spintelių eilę

◆ Pagrindiniai komponentai iš

▶ FLN36 jungiklį kuria ir kuria įmonė, įvesdama užsienio technologijas ir pagal vidaus energijos sistemos reikalavimus.

▶ Apkrovos jungiklis turi tris būsenas: uždarymas, atidarymas ir įžeminimas. Dinaminiai ir statiniai apkrovos jungiklio kontaktai dedami į štampuotą epoksidinės dervos apvalkalą su sustiprinta struktūra ir SF. Dujos yra lanko gesinimo terpė, o oro slėgis yra 14 barų. Kiekvienas apkrovos jungiklis yra uždaromas ir be priežiūros, o barometrą galima pasirinkti atskirai. Įprastas apkrovos jungiklio montavimo metodas žiedų tinklo spintelėje yra plieninis pertvara tarp kabelio ir autobusų kambario ir sumontuoti jį horizontaliai. Šis montavimo metodas išskiria autobusų kambarį iš kabelinės kambario, kad atitiktų griežčiausius saugos reikalavimus, susijusius su eksploatavimu ir priežiūra. Jei lankas įvyks viduje, apkrovos jungiklio apvalkalo gale yra struktūrinis silpnas taškas, kuris bus nuplaunamas, o tada spintelės lanko išleidimo vožtuvas bus nuplaunamas, o per slėgio oro srautas bus nukreiptas už spintelės ribų.

▶ Apkrovos jungiklis turi du eksploatavimo mechanizmus ： Vieno pavasario veikimo mechanizmas (K tipo) ir dvigubo pavasario veikimo mechanizmas (A tipo), elektros mechanizmą galima pridėti prie aukščiau išvardytų dviejų tipų darbo mechanizmų, kad būtų galima realizuoti nuotolinę elektrinę valdymą.
