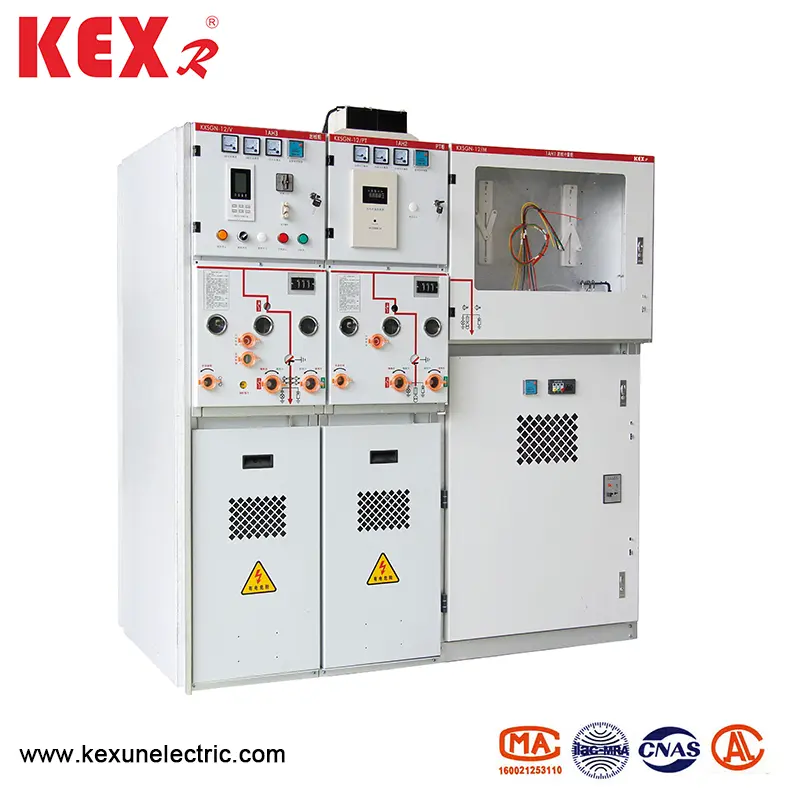

Aukštos įtampos žiedų tinklo spintelė

„Kexun“ yra gamintojas, kurio specializacija yra aukštos įtampos žiedų tinklo spintelė Kinijoje.
Geriausiai parduodami produktai „KXSGN-12-SIS3“ yra kieta izoliacija, visiškai uždara skirstomieji įrenginiai. Jis priima modulinę, visiškai užklijuotą, visiškai izoliuotą ir visiškai metalinę uždarą struktūrą. Paviršius padengtas laidžiu arba pusiau laidiniu ekrano sluoksniu, kuris gali būti tiesiogiai ir patikimai įžemintas.
Modelis: KXSGN-12-SIS3
Prekės ženklas: Kexr

Siųsti užklausą

Prekės aprašymas

● Projektavimo funkcija

▶ Vacuumono pertraukiklio grandinės pertraukiklis ir apkrovos jungiklio modulis yra kapsuliuojami epoksidine derva. Modulinė integruota pagrindinė grandinė su rankiniu ir elektriniu trijų stočių atjungimu.

▶ „Vacuum“ pertraukiklio grandinės pertraukiklio modulis turi galimybę atidaryti ir uždaryti trumpojo jungimo srovę.

▶ Yra matomas lūžis uždaromoje trijų stočių atjungiklio įžeminimo padėtyje, o atjungiklis ir įžeminimo jungiklis gali greitai atidaryti ir uždaryti trumpojo jungimo srovę.

▶ Epoksidinės dervos izoliuotos oro kameros dėžutė, užklijuota trijų stočių izoliaciniais jungikliais, gali suspausti sausą orą 0,04MPa. Jame yra slėgio matuoklis, skirtas stebėti vidinį slėgį internete, kad būtų išvengta nuotėkio ir ekstravazacijos, ir apsaugoti izoliacinį jungiklį ir įžeminimo jungiklį.

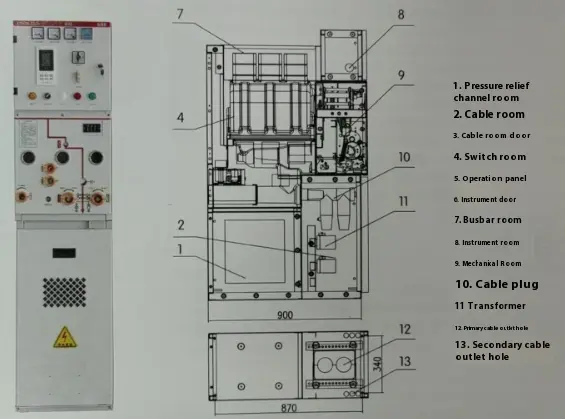

● Struktūrinis matmuo

High Voltage Ring Network Cabinet

● Viršutinis izoliuotas matmenų brėžinys

Suplanuoti	Spintelės plotis	Kabineto gylis	Spintelės aukštis	Viršutiniai kontūrai
PT gaunama linija	450	900	1600	„Highen 260“
Gaunamas ir kontūras	425	900	1600	„Highen 260“
Sujungimo jungiklis	425	900	1600	„Highen 260“
Sujungimo izoliacija	425	900	1600	„Highen 260“
Autobusų kėlimas	425	900	1600	„Highen 260“
Tradicinis matavimas	750	900	1600	„Highen 260“
Kompaktiškas matavimas	425	900	1600	„Highen 260“
Maitinimo šaltinis Pt	450	900	1600	„Highen 260“
Valdymo ir apsaugos bazinė stotis	425	900	1600	„Highen 260“

● Techninės parametrų lentelės

◆ Breaker techninis parametras

Daiktas		Vienetas	Duomenys
Įvertinta įtampa		Kv	12
Įvertintas dažnis		Hz	50
Įvertintas izoliacijos lygis	1M darbinis dažnis atlaiko įtampą	Kv	42
	Žaibo impulsas atlaiko įtampą	Kv	75
Įvertinta srovė		A	630	1250
Įvertinta trumpojo jungimo lūžio srovė （1SC）		KA	20 35	31.5
Įvertinta trumpojo jungimo uždarymo srovė （Peak）		KA	50 63	80
Įvertinta smailė atlaiko srovę		KA	50 63	80
Įvertinta trumpalaikė trukmė		KA	20 25	31.5
Įvertintas trumpalaikis dabartinis lūžio laikas		Laikas	30	30
Įvertinta trumpalaikė lūžio srovė		S	4
Nominali operacinė seka	Automatinis perkėlimas		OFF-0.3S-ONOFF-180-ONOFF
	Neautomatinis pakartojimas		OFF-0.3S-ONOFF-180-ONOFF
Mechaninis gyvenimas		Laikas	3000
Įvertinta vieno kondensatoriaus banko lūžio srovė		A	630
Įvertinta B laužymo srovė į B kondensatorių banką		A	400

◆ Techniniai apkrovos jungiklio parametrai (C blokas)

Daiktas	Vienetas	Duomenys
Įvertinta srovė	A	630
Įvertinta trumpojo jungimo srovė	KA	50
Įvertinta trumpalaikė atlaika srovė	Ka/s	20/4
Apkrovos jungiklio mechaninis tarnavimas	Laikas	10000
Apkrovos jungiklio elektrinė tarnavimo laikas	Laikas	10000

◆ Techniniai apkrovos jungiklio parametrai (C blokas)

Daiktas	Vienetas	Duomenys
Įvertinta srovė	A	125
Įvertinta trumpojo jungimo lūžio srovė	KA	31.5
Įvertinta trumpojo jungimo uždarymo srovė	KA	80
Įvertinta perdavimo srovė	A	3150

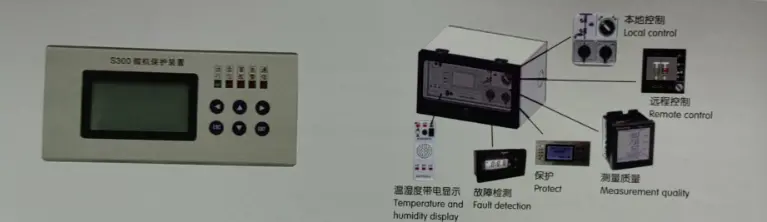

● Aukštos įtampos žiedų tinklo spintelės žvalgybos gnybtas

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 Aukštos įtampos žiedų tinklo spintelės serija priima daugiafunkcinę intelektualią apsauginį terminalą, kuris yra naujos kartos daugiafunkcinė veikimo valdymo ir apsaugos terminalo įranga, sukurta KEXR, integruotas intelektualiojo veikimo kontrolė, pirminio grandinės modeliavimo realybė, mikrokompiuterio perdavimo apsauga, matavimo ir drėgmės kontrolė, aukšto voltezijos tiesioginis ekranas, kabelių gedimo stebėjimas, nuotolinio stebėjimo ir kiti veikimai. Jos išvaizda yra išskirtinė ir graži, o tai supaprastina jungiklio spintelės skydelį, sumažina bendrą kietos izoliacijos spintelės tūrį, efektyviai pagerina išorinį montavimo efektyvumą ir pagerina skirstomųjų įrenginių kokybę.
