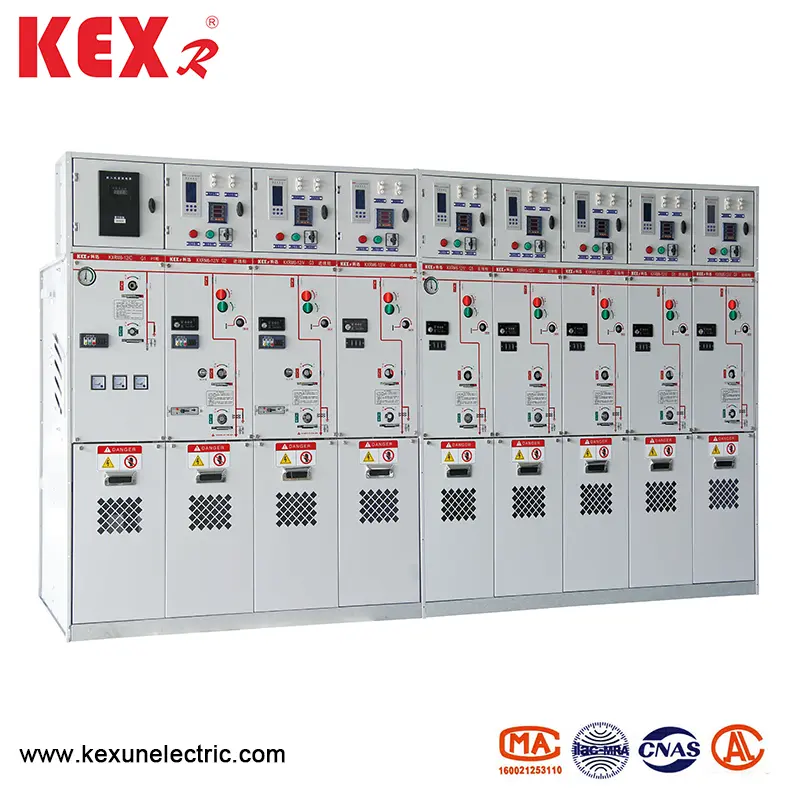

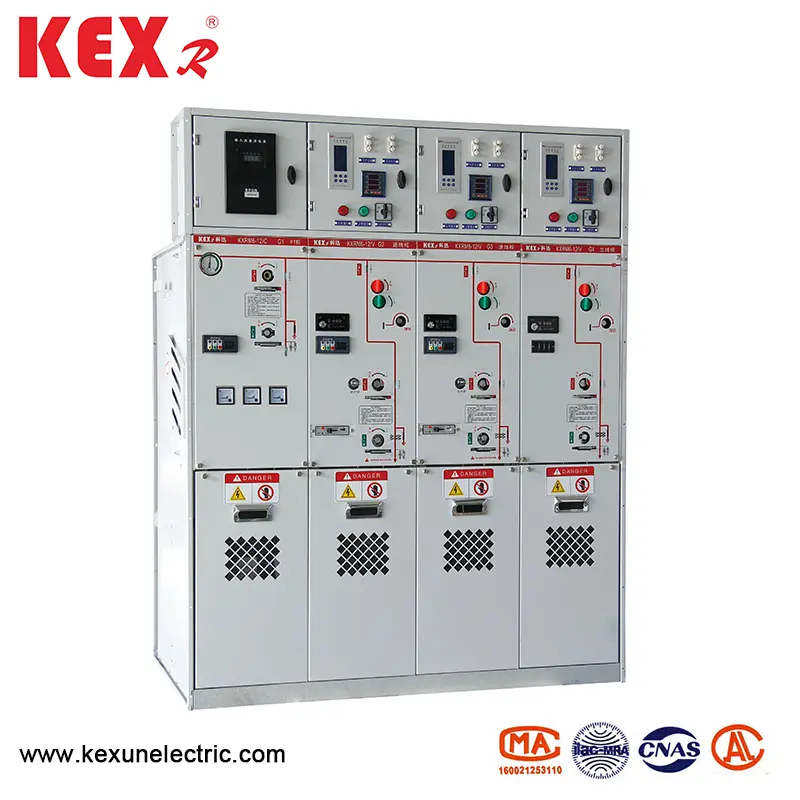

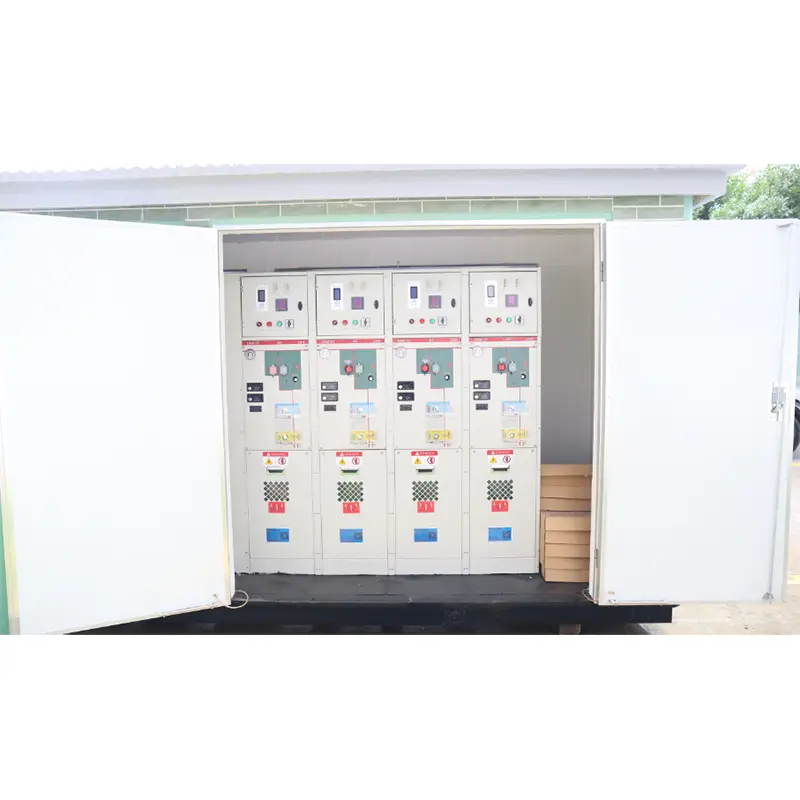

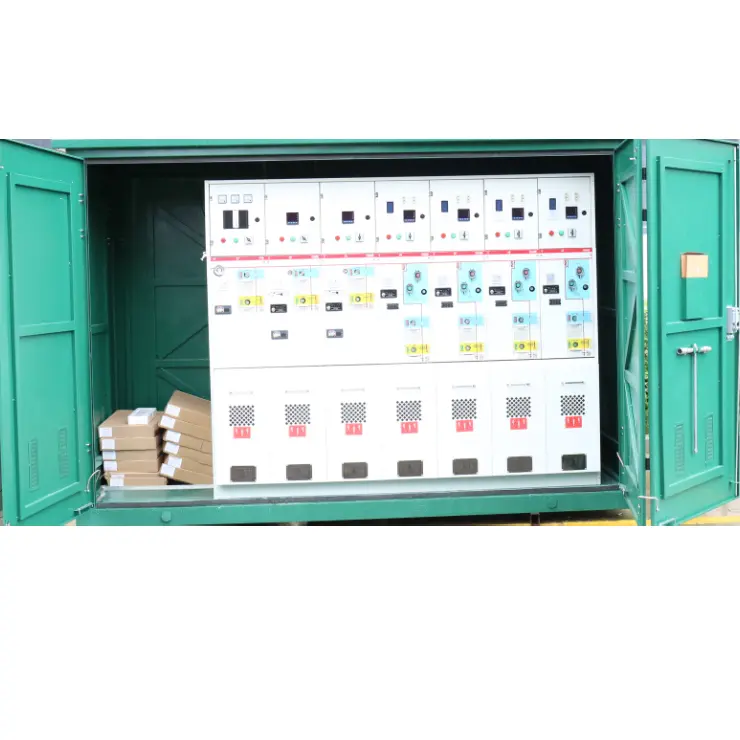

Visa uždara izoliuota dujų spintelė

● Naudojimo sąlygos

KXMR6-12 TIPAS Visi visi uždaryti izoliuotos dujų spintelės yra tinkamos įvairioms aplinkoms, tokioms kaip aukšta ir žema temperatūra (+40 ℃ ~ –40 ℃), drėgmė, dulkės, druskos tarša, minos ir aukštas aukštis (1000 m), trumpalaikis panardinimas į vandenį per 24 valandas neturi įtakos naudojimui.

Pastaba: jei aukštis yra didesnis, nurodykite konkretų aukštį.

● Produkto savybės

▶ KXRM6-12 Visi uždarytos izoliuotos dujų spintelės naudoja SF6 dujas kaip lanko gesinimo ir izoliacinę terpę.

▶ Kabinetas yra visiškai uždarytas ir izoliuotas; Busbarai, jungikliai ir gyvos dalys yra visiškai uždarytos iš nerūdijančio plieno apvalkalo.

▶ Ertmė užpildyta 1,4bar SF6 dujomis, o apsaugos lygis pasiekia IP67: Visas jungiklio įtaisas visiškai neturi įtakos išorinėms aplinkos sąlygoms, o tai gali užtikrinti įprastą jungiklio veikimą net ekstremaliais atvejais, pavyzdžiui, trumpalaikiu vandens panardinimu, o produktas be priežiūros visam laikui.

▶ Kabinetas turi tobulą „penkių prevencijų“ blokavimo įtaisą, kuris visiškai pašalina galimus personalo ir įrangos, kurią sukelia žmogaus netinkamas operacija, eksploatavimo gedimus.

▶ Visose spintelėse yra patikimi saugaus slėgio mažinimo kanalai, kurie gali užtikrinti asmeninį operatorių saugumą net kraštutiniais atvejais.

▶ Koregija yra padalinta į dvi rūšis: fiksuoto vieneto derinį ir išplėstinį vieneto derinį.

▶ KXRM6-12 dydis Visas uždaras izoliuotas dujų spintelė yra patogi įdiegti, ir ji gali būti tinkama vietoms, kuriose yra siauros vietos ir blogos aplinkos sąlygos.

▶ Kabinetą galima aprūpinti elektriniais, nuotolinio valdymo ir nuotolinio valdymo ir stebėjimo įrenginiais pagal skirtingus vartotojų poreikius.

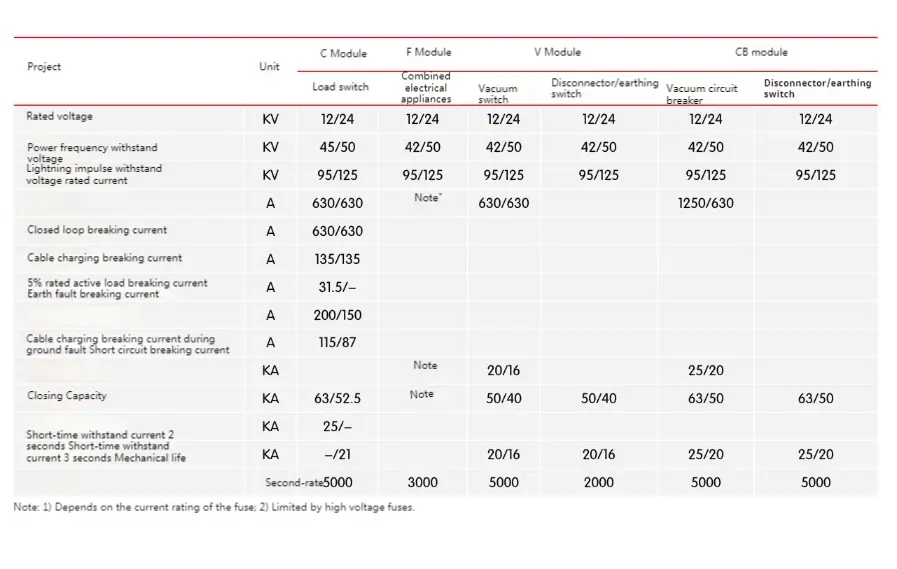

● Techninis parametras

● Transformatoriaus ir linijų apsauga

Visi KXRM6-12 visi uždaryti izoliuotos dujų spintelės vienetas kombinuotas tipas suteikia du transformatoriaus apsaugos režimus, būtent apkrovos jungiklio saugiklių derinio aparatą ir grandinės pertraukiklį su relės apsauga.

1. „Transformer“ apsauga yra srovės ribojančios aukštos įtampos saugiklių ir apkrovos jungiklių derinys. Saugiklių kambarys bus sumontuotas už atskiro užrakinto korpuso, esančio įrenginio priekyje. Apkrovos jungiklyje naudojamas spyruoklinio energijos kaupimo mechanizmas, kurį gali sukelti saugiklių puolėjas.

2.SAKYMAS LABAI PAPILDOMAS APSAUGOJIMO RANKAS, VEIKIMO RANKA gali būti naudojama saugiklių kameros galiniam dangčiui pašalinti. Iš anksto išdėstytas saugiklio suvažiavimo mechanizmas, kuris užtikrina visos sistemos atsparumą vandeniui.

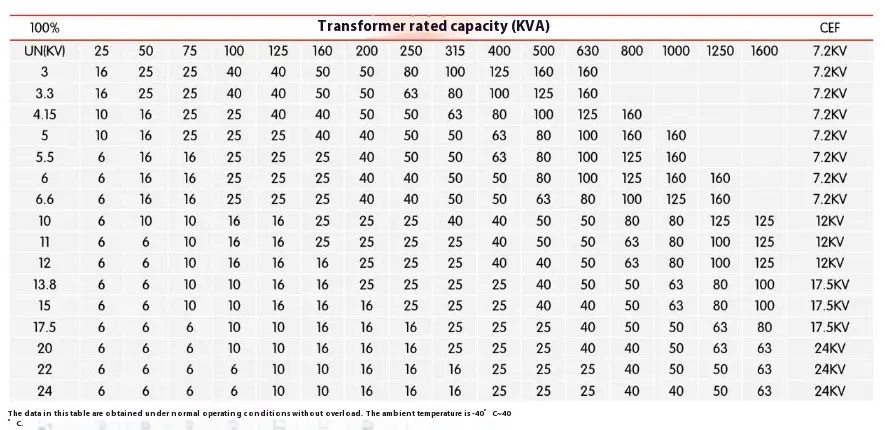

● saugiklių ir transformatorių palyginimo lentelė

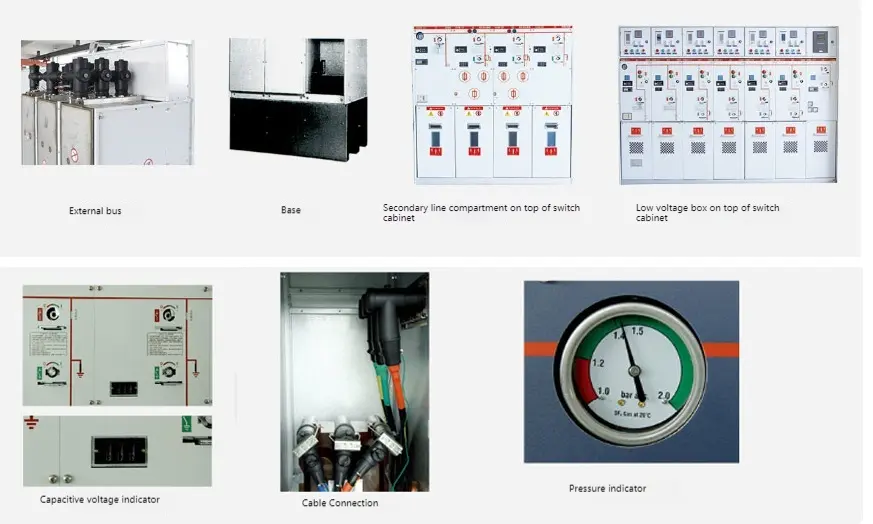

● Pasirenkami priedai

◆ Pagalbinis kontaktas

Visi apkrovos jungikliai ir grandinės pertraukikliai gali būti aprūpinti 2NO+2NC, nurodanti jungiklio padėtį. Lygiagrečią kelionės ritę (AC arba DC) galima sumontuoti ant transformatoriaus jungiklio ir grandinės pertraukiklio, o žemos įtampos valdymo komponentas yra už priekinio skydelio.

◆ Įtampos indikacija

Talpinis įtampos indikatorius parodo, ar įvorė įkrauta, ar ne, o lizdas ant jo gali būti naudojamas branduolinei fazei.

◆ Trumpo jungimo ir žemės gedimų indikatorius

Siekiant palengvinti gedimo vietą, kabelio jungiklio modulyje gali būti įrengtas trumpas jungimas ir įžeminimo gedimų indikatoriai, kad būtų galima nustatyti paprastą gedimų aptikimą.

◆ Elektros veikimas

Tai yra standartinė kabelio jungiklio ir transformatoriaus bloko rankinio veikimo mechanizmo schema. Taip pat galite pasirinkti įdiegti elektrinį eksploatavimo mechanizmą. Kabelių jungikliai, vakuuminių grandinių pertraukikliai ir įžeminimo jungikliai yra valdomi mechanizmais, esančiais už priekinio skydelio. Visus jungiklius ir grandinės pertraukiklius galima valdyti atliekant operacinę rankeną (standartinę konfigūraciją) arba jas galima aprūpinti variklio eksploatavimo mechanizmu (priedais). Tačiau įžeminimo jungiklis gali būti valdomas tik rankiniu būdu, o sukonfigūruotas mechanizmas, turintis galimybę uždaryti gedimo srovę.

◆ Kabelių

Įdiegtos standartinės įvorės pagal DIN47636. Visų įvorių aukštis nuo žemės paviršiaus ir yra apsaugoti kabelinės kambario dangtelio plokštele. Kai kurios dangos plokštės gali būti sujungtos su įžeminimo jungikliu, o dvigubos dvigubos kabelio kambario dangos plokštės taip pat gali būti naudojamos dvigubai įeinančioms kabeliams.

◆ Slėgio indikatorius

Paprastai aprūpintas slėgio indikatoriumi, kurį sudaro slėgio matuoklis. Be to, gali būti pateikiami elektriniai kontaktai, rodantys slėgio sumažėjimą.

◆ Key užraktas

Gali būti įdiegti raktų grandinės pertraukiklių, apkrovos jungiklių ir įžeminimo jungiklių spynos. Jis gali būti aprūpintas užraktu, kuris sujungia pusiau prieglaudą, tinkamą grandinių pertraukikliams, apkrovos jungikliams ir įžeminimo jungikliams.

◆ Grindintis

Visi žiedų tinklo įrenginiai gali būti aprūpinti lanko sulaikymais. Kai lankai įvyksta viduje, lanko sulaikymai automatiškai užsidarys įeinančią įvorę, įskaitant D, DE ir V modulius, o visuose kabelio moduliuose gali būti įrengtas lanko areštorius. Jie turi užsisakyti su įrenginiu ir negali jo pakeisti. Lanko gesintuvo veiksmas gali būti nurodytas šiuo metodu, o elektriniai kontaktai SF6 spintelėje yra prijungti prie gnybto už priekinio skydelio.

● Programos aprašymas

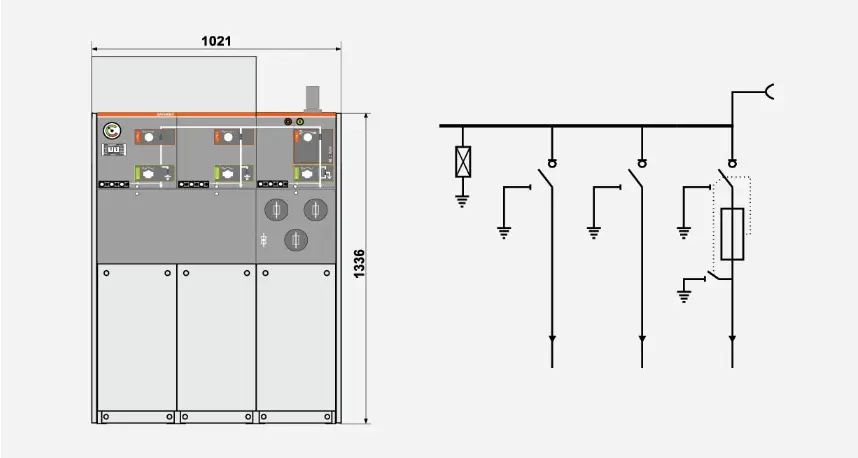

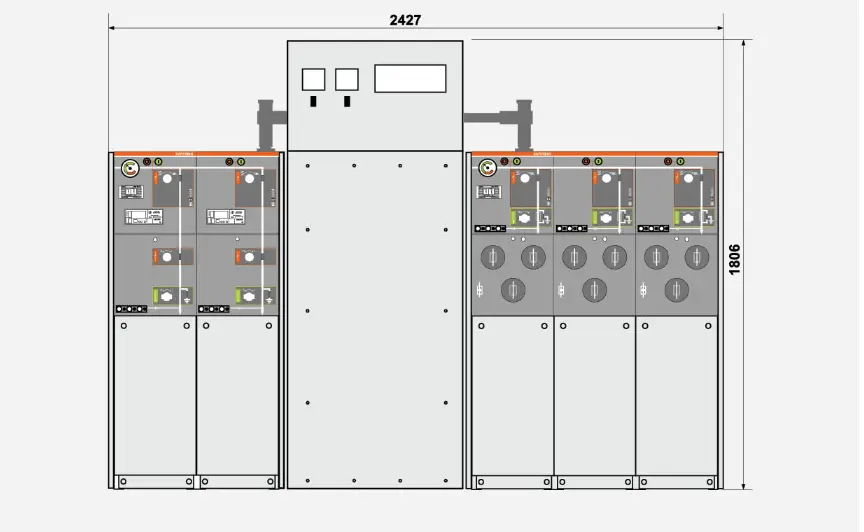

◆ 1 schema SA+CCF+

Įdiekite „Lightning Arrester“ autobuse ir palikite jį išplėsti.

Pastaba: jungiklio vienetų skaičius turi būti ne mažesnis kaip 3.

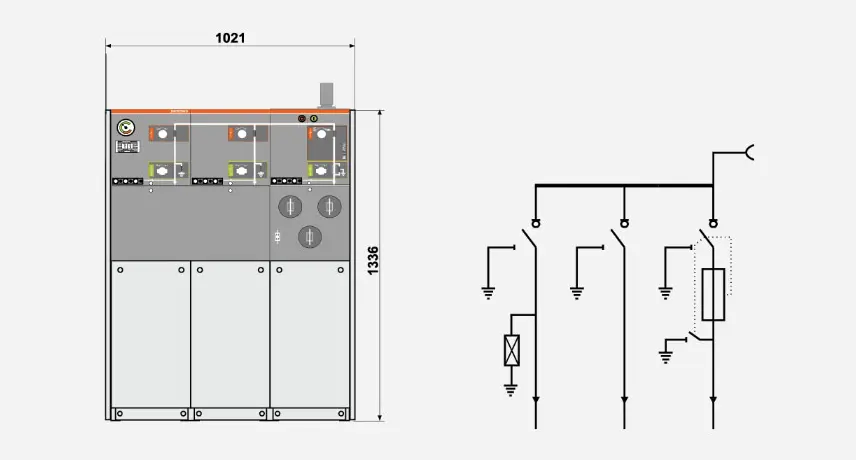

◆ 2 schema CCF+

Įdiekite „Lightning Arrester“ į gaunamą liniją ir atsargų plėtrą.

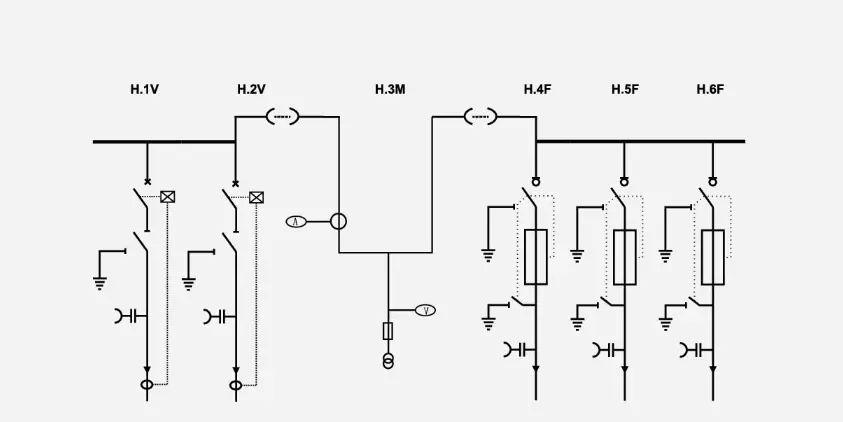

◆ 3 schema W+M+FFF

Aukšto slėgio pusės skaičiavimas
