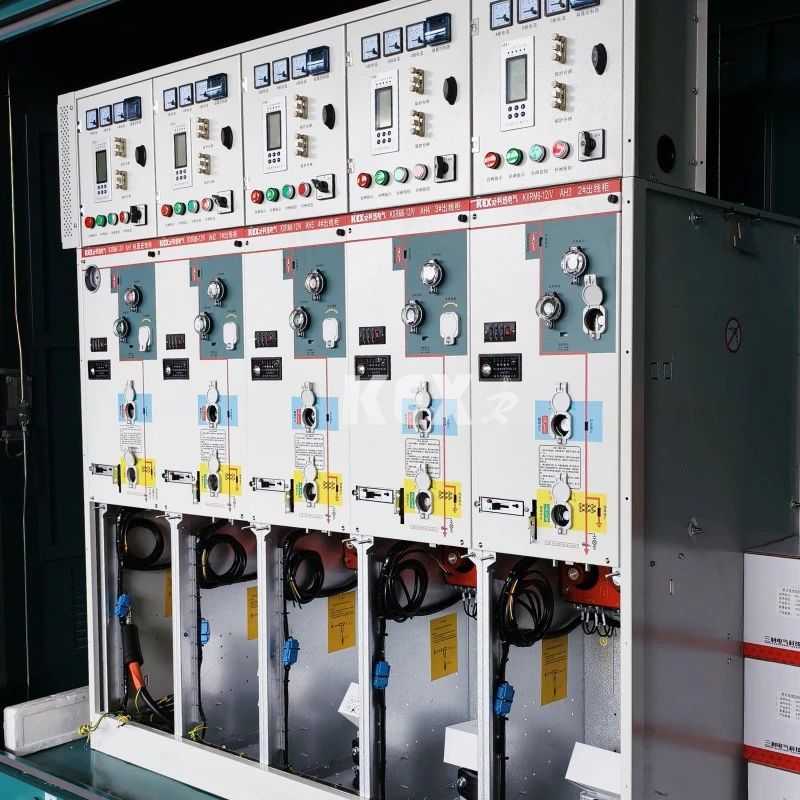

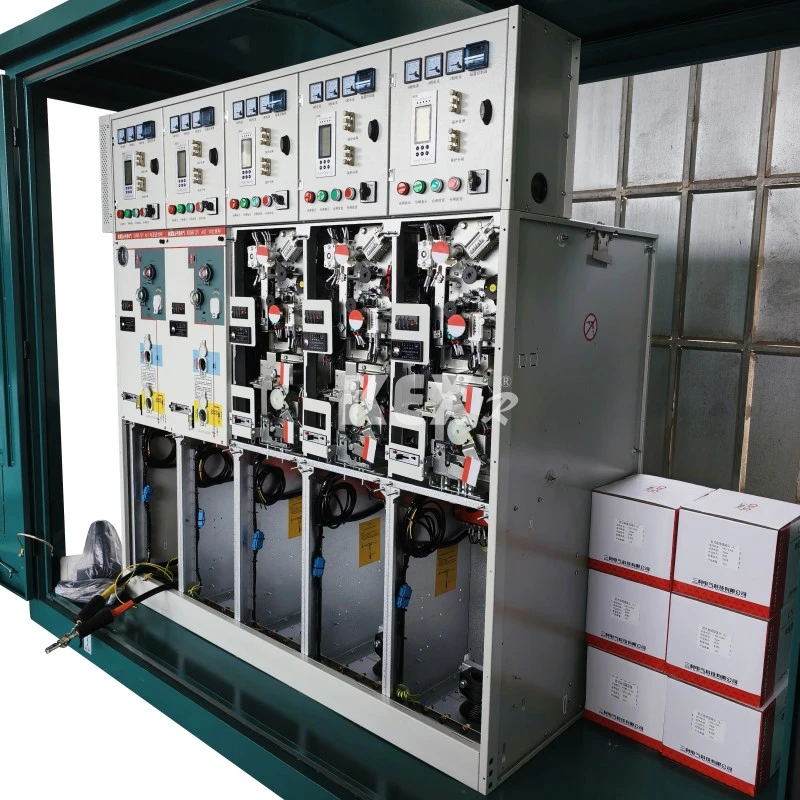

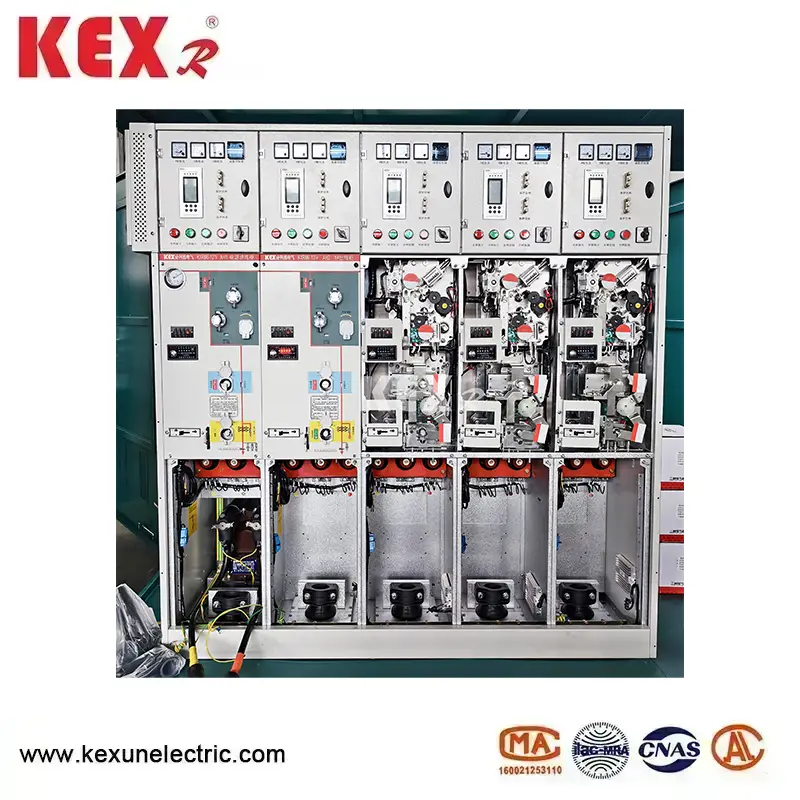

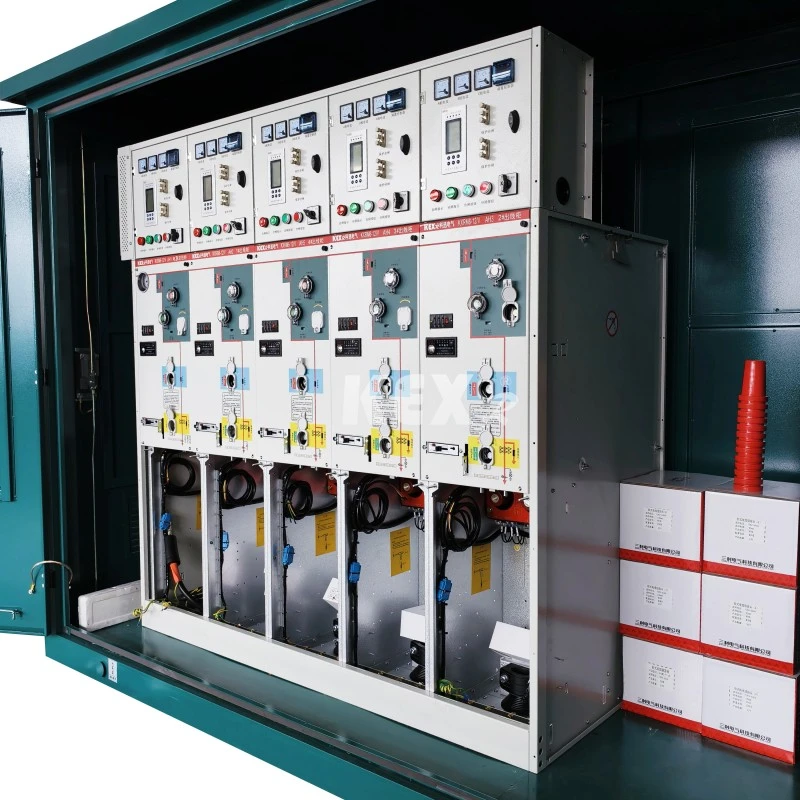

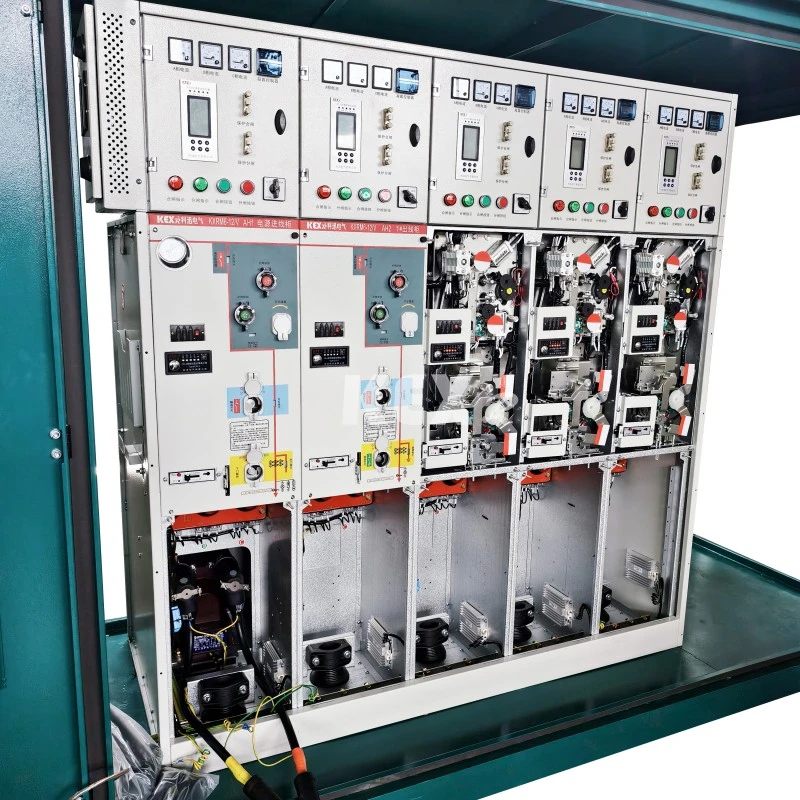

Kombinuoto tipo GIS spinta

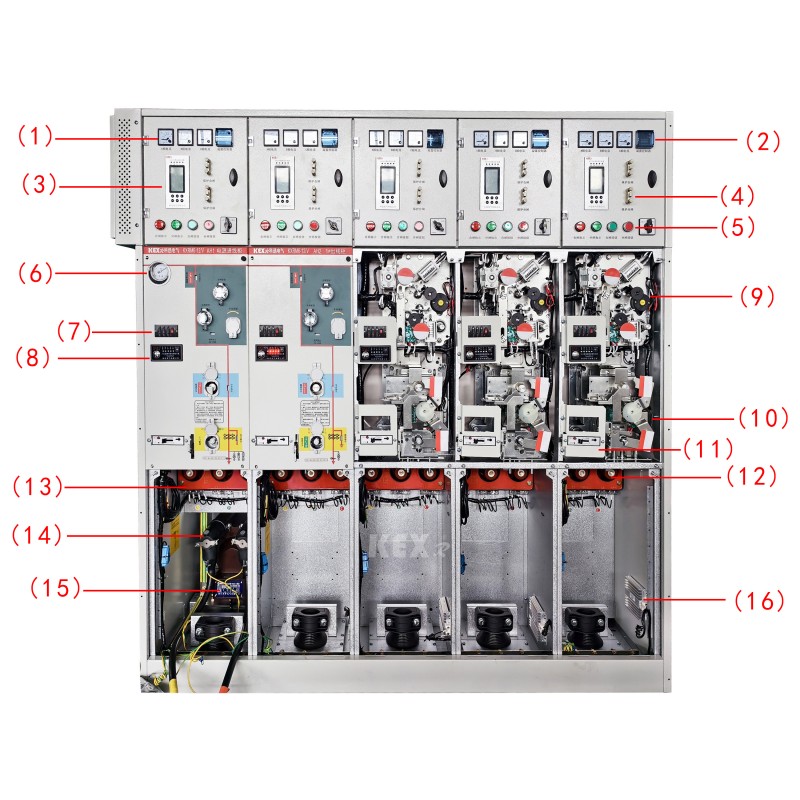

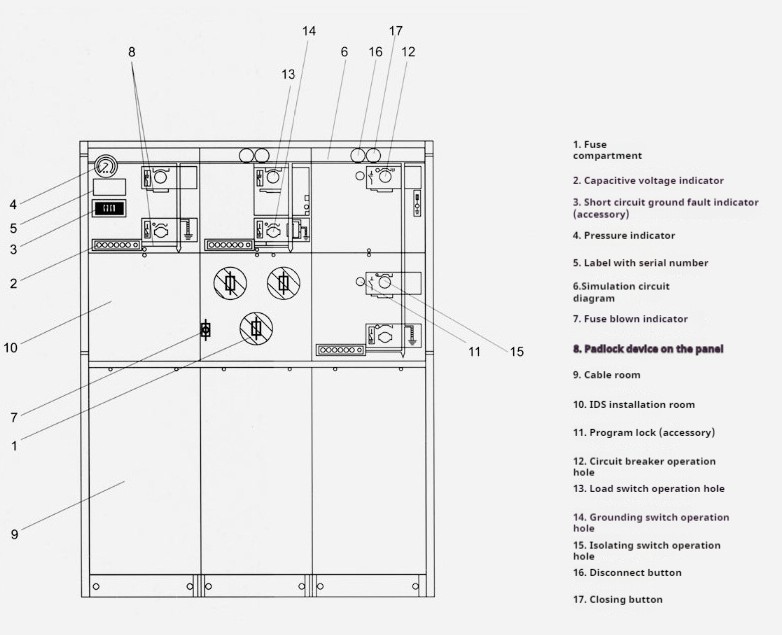

●Komponentai

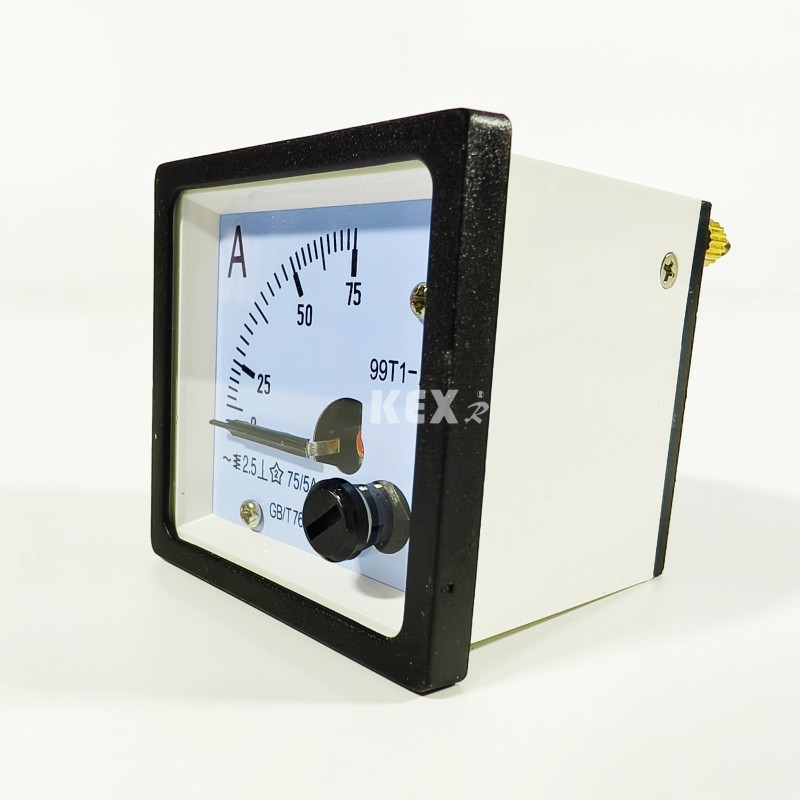

1.Ampermetras

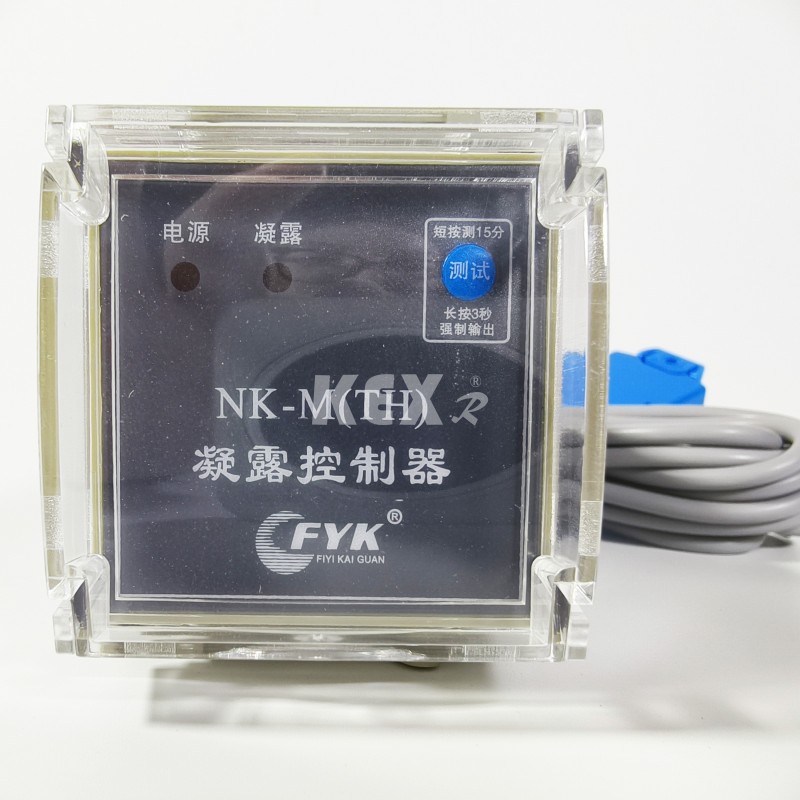

2.Kondensato reguliatorius

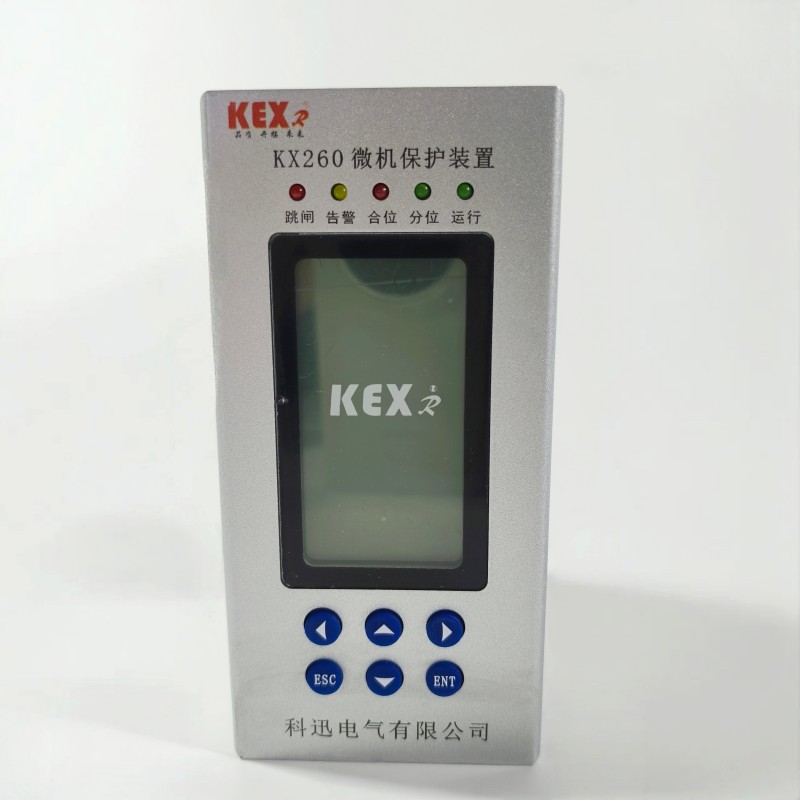

3.Mikrokompiuterio apsaugos įtaisas

6 .Barometras

7. Įkrautas ekranas

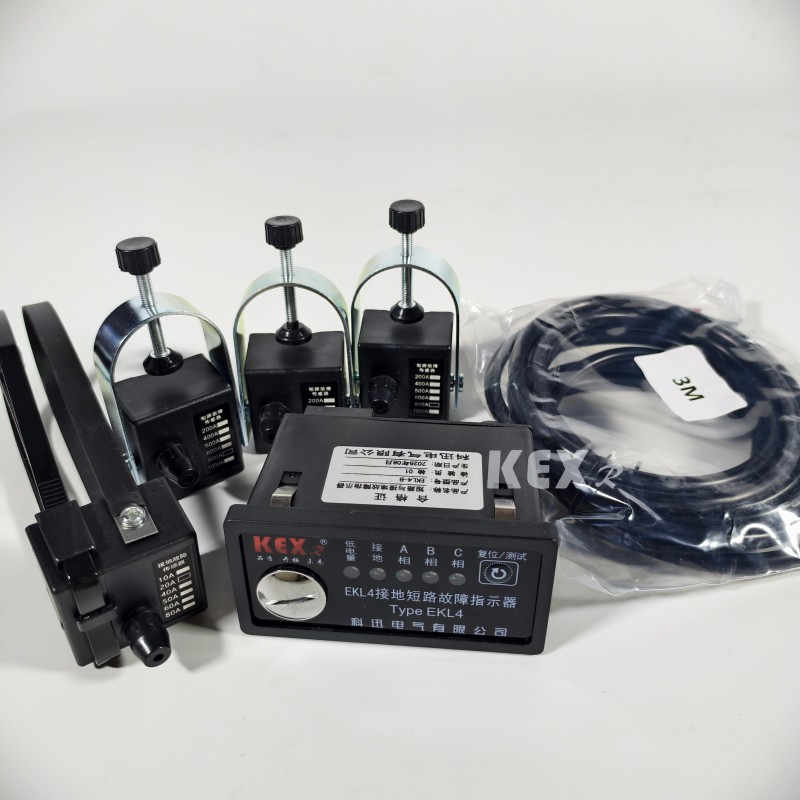

 8.. Gedimų indikatorius

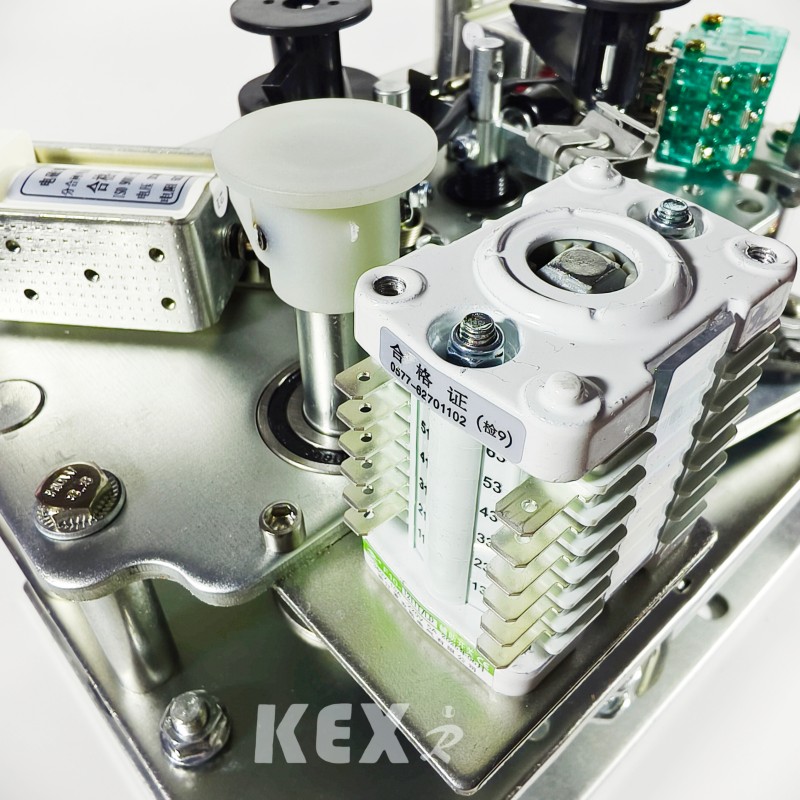

9. Elektrinis valdymo mechanizmas

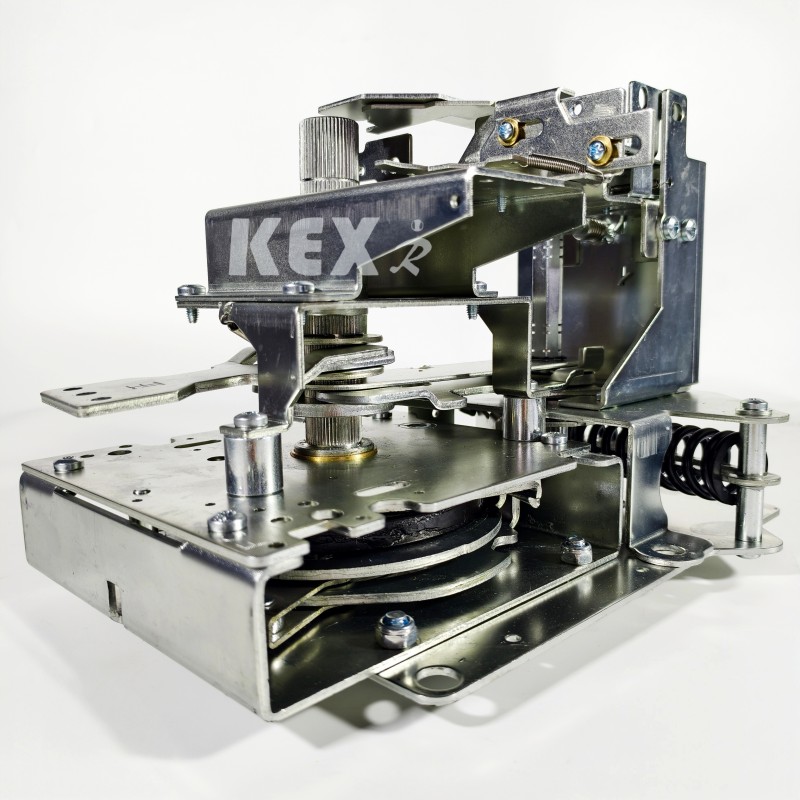

10. Rankinis valdymo mechanizmas

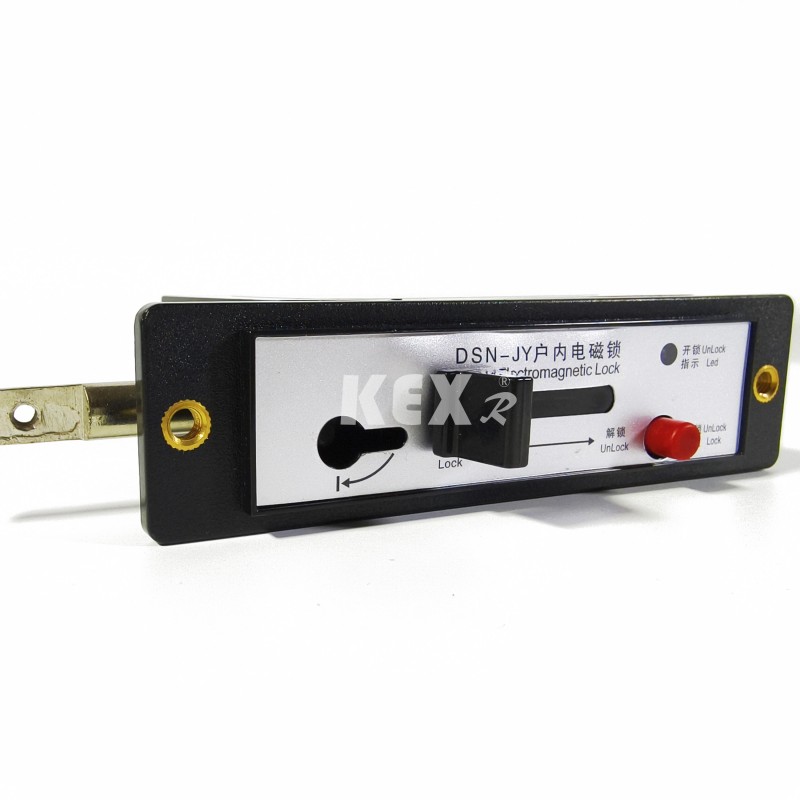

11. Elektromagnetinė spyna

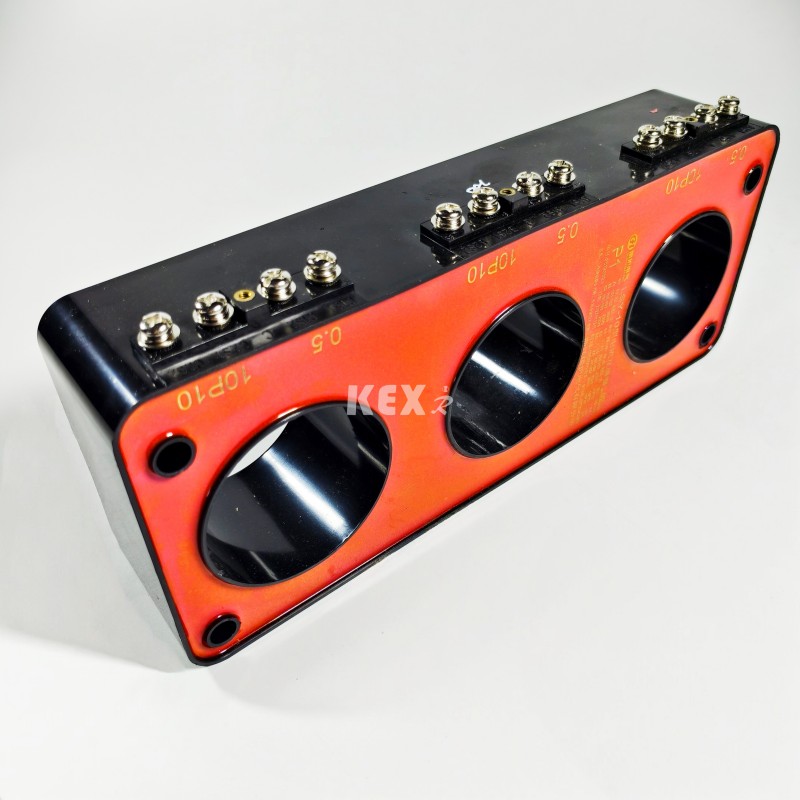

12-13 . Srovės transformatorius

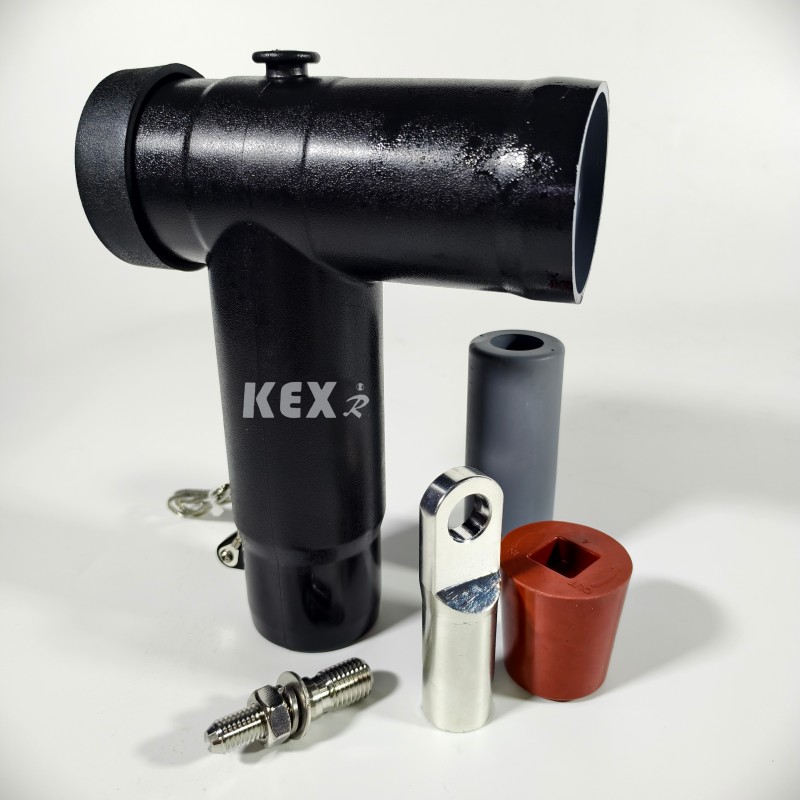

14.Kabelio kištukas

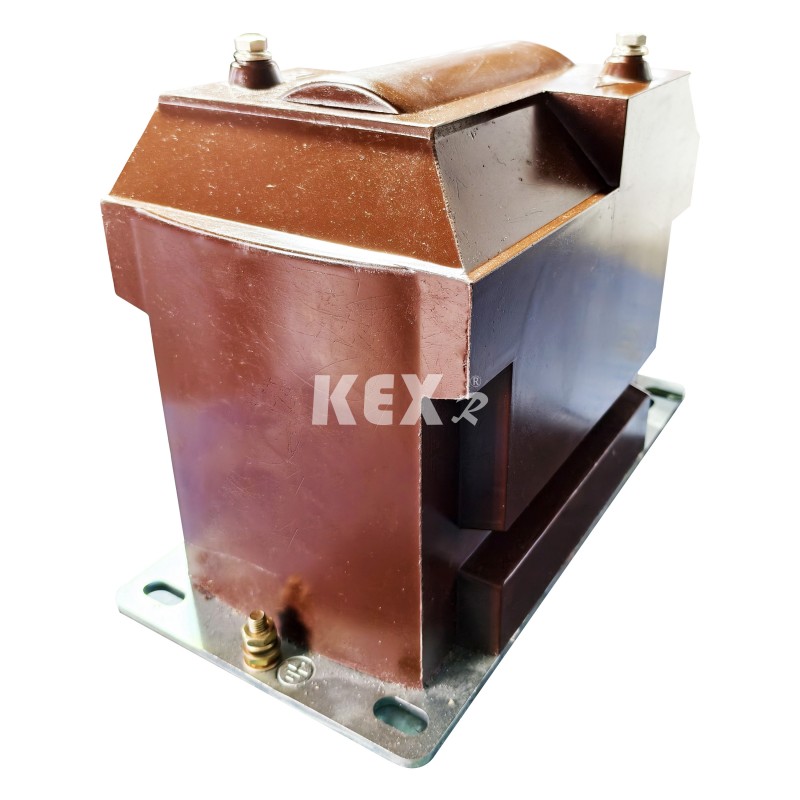

15.Įtampos transformatorius

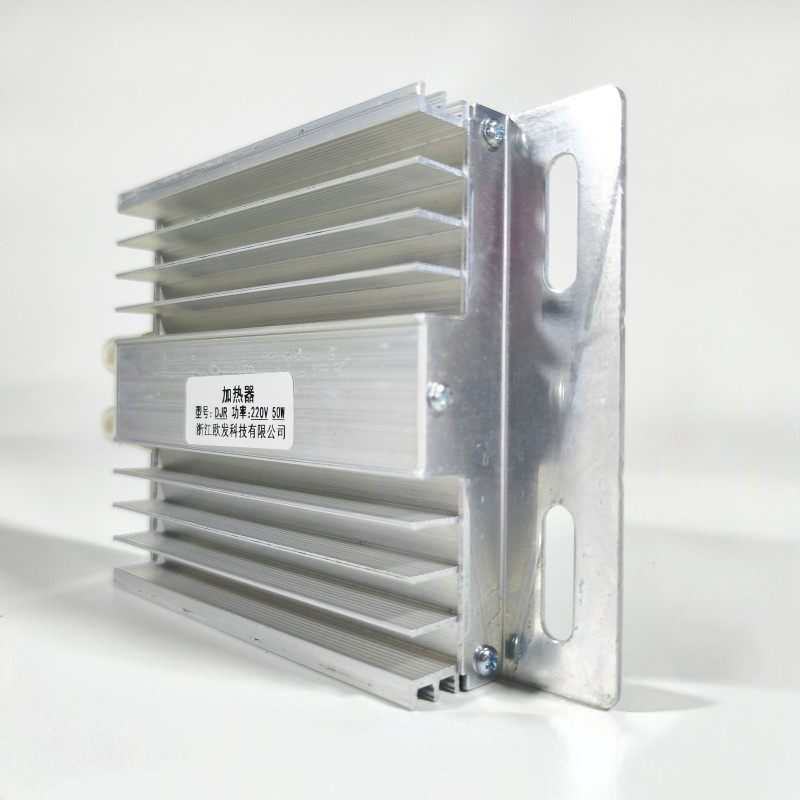

16 .Aliuminio lydinio šildymo plokštė

● Naudojimo sąlygos

KXRM6-12 kombinuoto tipo GIS spinta tinka aukštai ir žemai temperatūrai (+40 ℃ ~ -40 ℃), drėgmei, dulkėms, druskų taršai, kasyklose, dideliame aukštyje (1000 m) ir kitoms aplinkoms. Trumpalaikis panardinimas į vandenį per 24 valandas neturi įtakos naudojimui. Pastaba: jei aukštis didesnis, nurodykite konkretų aukštį virš jūros lygio.

● Standartai

KXRM6-12 kombinuoto tipo GIS kabinetas atitinka toliau nurodytus standartus

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694  ir kt...

GB3804, GB3906, GB11022   ir kt...

● Pagrindiniai pranašumai

◆ SF6 dujos KXRM 6-12 kombinuotojo tipo GIS spintoje naudojamos kaip lanko gesinimo ir izoliacinė terpė.

◆ Skirstomoji spinta yra visiškai sandari ir izoliuota; Šynos, jungikliai ir įtampingosios dalys yra visiškai uždengtos nerūdijančio plieno apvalkalu.

◆ Ertmė užpildyta 1,4 baro SF6 dujomis, o apsaugos lygis siekia IP67: viso jungiklio įrenginio visiškai neveikia išorinės aplinkos sąlygos, kurios gali užtikrinti normalų jungiklio veikimą net ekstremaliais atvejais, pavyzdžiui, trumpalaikis panardinimas į vandenį, o gaminiui nereikia priežiūros.

◆ Skirstomoji spinta turi puikų "penkių profilaktikos" blokavimo įtaisą, kuris visiškai pašalina personalo ir įrangos veikimo sutrikimus, kurie gali atsirasti dėl netinkamo žmogaus veikimo.

 ◆ Visos skirstomosios spintos turi patikimus saugius slėgio mažinimo kanalus, kurie gali užtikrinti asmeninį operatorių saugumą net ir ekstremaliais atvejais.

 ◆ Spintelė yra padalinta į fiksuotų ir išplečiamų įrenginių derinį.

◆ Spintelė dažniausiai įeina ir išeina iš priekio, ją taip pat galima išplėsti arba išplėsti iš šono, atsižvelgiant į skirtingas montavimo padėtis.

◆ Spintelės dydis yra patogus montuoti, ji gali būti tinkama siauroms erdvėms ir prastoms aplinkos sąlygoms.

◆ Spintelė gali būti komplektuojama su elektriniais, nuotolinio valdymo ir stebėjimo įrenginiais pagal skirtingus vartotojų poreikius.

● Daugiausia techninių parametrų lentelė

PASTABA¹: Priklauso nuo vardinės saugiklio srovės

PASTABA²: Priklauso nuo aukštos įtampos saugiklio

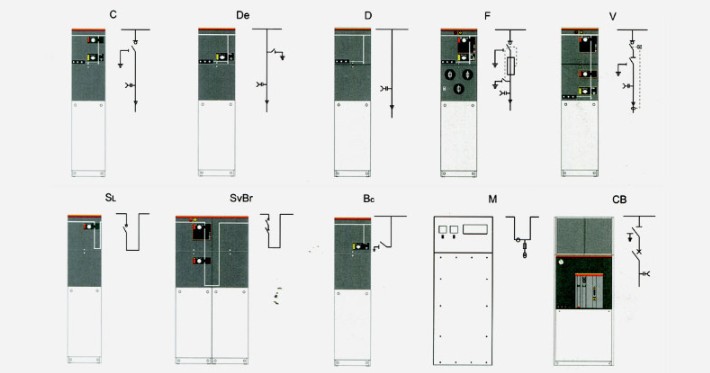

● Kiekvienas kombinuoto tipo GIS spintelės modulis turi tokią konfigūraciją

▶D spintos konfigūracija Standartinę konfigūraciją ir charakteristikas rasite skyriuje "Kabelio prijungimo modulis be įžeminimo peilio".

▶C spintos konfigūracija Standartinę konfigūraciją ir charakteristikas rasite skyriuje "Apkrovos jungiklio modulis".

▶F spintelės konfigūracija Standartinę konfigūraciją ir charakteristikas rasite skyriuje "Vakuuminis jungiklio modulis".

 KX-RM6 kombinuoto tipo GIS kabineto standartinis derinys taip pat gali pateikti toliau nurodytas konfigūracijas

▶Įeinančios įvorės talpinės įtampos indikatorius

▶Kiekvienoje oro kameroje yra manometras SF6 tankiui stebėti.

▶Kėlimo kilpa

▶Valdymo rankena

Pavyzdys:

□ Apkrovos jungiklio C modulis

○ Standartinė konfigūracija ir funkcijos

▶630a šyna

▶Trijų stočių apkrovos/įžeminimo jungiklis

▶Trijų stočių vienos spyruoklės valdymo mechanizmas su dviem nepriklausomais apkrovos jungikliais ir įžeminimo jungiklio valdymo velenais.

▶Apkrovos jungiklio ir įžeminimo jungiklio padėties indikatorius

▶Horizontali išėjimo įvorė priekyje, 630A 400 serijos varžtų įvorė.

▶Talpinės įtampos indikatorius, rodantis įvorės elektrifikavimą

▶Visoms jungiklių funkcijoms skydelyje patogu sumontuoti spynos įtaisą.

▶ SF6 dujų slėgio matuoklis (tik po vieną kiekvienoje SF6 dujų dėžėje)

▶Įžeminimo šyna

▶Įžeminimo jungiklio ir kabelių patalpos priekinio skydelio blokavimas

○ Pasirenkamos konfigūracijos ir funkcijos

▶Rezervuotas autobuso priestatas

▶Išorinė magistralė

▶Krovinio jungiklio elektrinis valdymo mechanizmas DC24V/48V/110V/220V; AC 110V/220V；

▶Trumpojo jungimo ir įžeminimo gedimo indikatorius Matavimo žiedo srovės transformatorius ir ampermetras

▶Matavimo žiedinis srovės transformatorius ir vatvalandės skaitiklis

▶Prie kabelio įvado movos galima sumontuoti žaibo iškroviklį arba dvigubą kabelio galvutę.

▶Rakto blokavimas Įeinančios linijos įtampa įžeminimo užraktas (užrakinamas įžeminimo jungiklis, kai įvorė yra įtampa) AC/DC 110 V/220 V. pagalbinis kontaktas

▶Apkrovos jungiklio padėtis 2NO+2NC, įžeminimo jungiklio padėtis 2NO+2NC, manometras 1NO su signalu ir lankinis gesintuvas 1NO su signaliniu kontaktu.

▶Galima sumontuoti antrinį įrenginį

▶Antrinės linijos kamera skirstomosios spintos viršuje, žemos įtampos dėžutė skirstomosios spintos viršuje.

□ Apkrovos jungiklis ir saugiklis kartu su F moduliu

○ Standartinė konfigūracija ir funkcijos

▶630a šyna

▶Trijų stočių apkrovos jungiklis, pirmasis saugiklio galas yra mechaniškai sujungtas su įžeminimo jungikliu saugiklio gale.

▶Trijų stočių spyruoklinis valdymo mechanizmas su dviem nepriklausomais apkrovos jungikliais ir įžeminimo jungiklio valdymo velenais.

▶Apkrovos jungiklio ir įžeminimo jungiklio padėties indikatorius

▶Saugiklio cilindras

▶Saugiklis yra horizontaliai.

▶Saugiklio suveikimo indikatorius Horizontali išėjimo įvorė priekyje, 200 serijos įkišama 200A įvorė.

▶Talpinės įtampos indikatorius, rodantis įvorės elektrifikavimą

▶Visoms jungiklių funkcijoms skydelyje patogu sumontuoti spynos įtaisą.

▶ SF6 dujų slėgio matuoklis (tik po vieną kiekvienoje SF6 dujų dėžėje)

▶Įžeminimo šyna

▶Transformatoriaus apsaugos saugiklio parametrai yra 12KV, maks. 125A, 24KV ir maks. 63A.

▶Įžeminimo jungiklio ir kabelių patalpos priekinio skydelio blokavimas.

○ Pasirenkamos konfigūracijos ir funkcijos

▶Rezervuotas šynos prailginimas

▶Išorinė magistralė Variklis apkrovos jungikliui veikti 24V/48V DC 110V/220V DC/AC.

▶Lygiagrečios išjungimo ritė 24V/48V DC 110V/220V DC/AC.

▶Lygiagretus uždarymo ritė 24V/48V DC 110V/220V DC/AC.

▶Matavimo žiedinis srovės transformatorius ir ampermetras Matavimo žiedinis srovės transformatorius ir vatvalandių skaitiklis

▶Įėjimo linijos įtampa įžeminimo užraktas (užrakinamas įžeminimo jungiklis, kai įvorė veikia) AC/DC 110 V/220 V. pagalbinis kontaktas

▶Krovinio uždarymo padėtis 2NO+2NC, įžeminimo jungiklio padėtis 2NO+2NC, saugiklis pučia 1NO, manometras 1NO su signalu ir lankinis gesintuvas 1NO su signalo kontaktu.

▶Antrinį įrenginį galima montuoti antrinės linijos kameroje skirstomosios spintos viršuje, o žemos įtampos dėžėje – skirstomosios spintos viršuje.

□ Skaitiklio modulis M

○ Standartinė konfigūracija ir funkcijos

▶12KV matavimo spinta

▶2 srovės transformatoriai

▶2 įtampos transformatoriai

▶6 vnt 400 serijos įvorės naudojamos lanksčiai išplėstinei išorinei GSFR6-12 magistralei sujungti su viršutiniu įvadu ir apatiniu išėjimu.

▶Liepsnos pertraukiklis PT apsaugai

▶Žemo slėgio komponentas 1 voltmetras su perjungimo jungikliu, 1 ampermetras su perjungimo jungikliu, plotis x aukštis x gylis =696×1806×820mm.

○ Pasirenkamos konfigūracijos ir funkcijos

▶3 srovės transformatoriai

▶3 įtampos transformatorių žaibo iškroviklis

▶Talpinės įtampos indikatorius, rodantis, kad skirstomieji įrenginiai yra įkrauti

▶Žemo slėgio komponentas  : 1 galios matuoklis, 1 reaktyviosios galios matuoklis.

□ VCB modulis CB

○Standartinė ir pasirenkama konfigūracija ir funkcijos

▶Žaibo iškroviklis montuojamas prie 1250a/630a šynos įeinančio laido.

▶Vakuuminis grandinės pertraukiklis 1250a/630a linijos apsaugai

▶Srovės transformatorius

▶Vakuuminis grandinės pertraukiklis VD4X0, valdomas elektra 10VDC

▶Įtampos transformatorius

▶Vakuuminio jungiklio viršutinio trijų stočių izoliacinio / įžeminimo jungiklio UXO valdymas elektra. ▶Apsaugos ir valdymo blokas REF542plus (su apsauginiu CT)

▶Šunto išjungimo ritė 110V/220V DC

▶Uždarymo ritė 110V/220VDC

▶400 serijos išleidimo įvorės 1250A/630A varžtų įvorė, išdėstyta horizontaliai priekyje.

▶Rezervuotas talpinės įtampos indikatoriaus magistralės pratęsimas 1250A/630A, rodantis, kad įvorė veikia įtampa

▶SF6 dujų slėgio matuoklis (tik po vieną kiekvienoje SF6 dujų dėžėje) Plotis x aukštis x gylis = 696×1806×781 mm. ▶Įjungimo-išjungimo seka: O-0,3s-CO-180s-CO.

▶Dujų slėgio jutiklis

□ Papildomi priedai

1. Pagalbinis kontaktas Visuose apkrovos jungikliuose ir grandinės pertraukikliuose gali būti 2NO+2NC, rodantis jungiklio padėtį. Ant transformatoriaus jungiklio ir grandinės pertraukiklio galima sumontuoti lygiagrečią išjungimo ritę (AC arba DC), o žemos įtampos valdymo komponentas yra už priekinio skydelio.

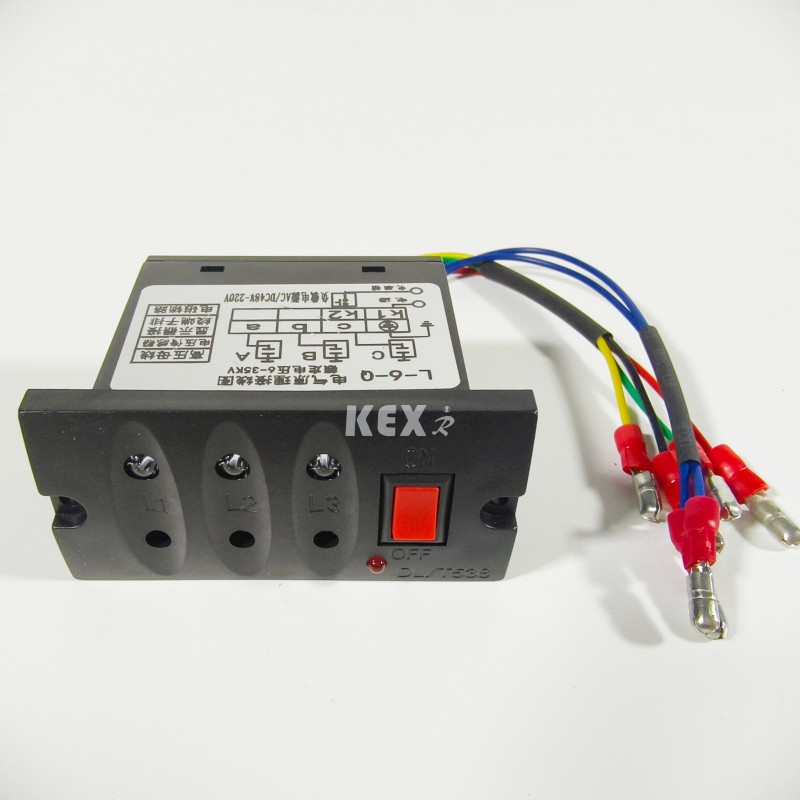

2. Įtampos indikatorius Talpinės įtampos indikatorius rodo, ar įvorė įkrauta, ar ne, o ant jos esantį lizdą galima naudoti branduolinei fazei.

3. Trumpojo jungimo ir įžeminimo gedimo indikatorius Kad būtų lengviau nustatyti gedimo vietą, kabelio jungiklio modulyje gali būti įrengti trumpojo jungimo ir įžeminimo gedimo indikatoriai, kad būtų lengviau nustatyti gedimą.

4. Elektrinis valdymas Tai standartinė kabelinio jungiklio ir transformatoriaus bloko rankinio valdymo mechanizmo schema. Taip pat galite pasirinkti sumontuoti elektrinį valdymo mechanizmą. Kabelių jungikliai, vakuuminiai grandinės pertraukikliai ir įžeminimo jungikliai yra valdomi mechanizmais, esančiais už priekinio skydelio. Visi jungikliai ir automatiniai jungikliai gali būti valdomi valdymo rankena (standartinė konfigūracija), arba gali būti su variklio valdymo mechanizmu (priedai). Tačiau įžeminimo jungiklį galima valdyti tik rankiniu būdu ir sukonfigūruotas mechanizmas, galintis uždaryti gedimo srovę. Elektrinis veikimo mechanizmas gali būti lengvai realizuojamas etapais.

5. Kabelio jungtis Sumontuotos standartinės įvorės pagal DIN47636. Visos įvorės yra vienodo aukščio nuo žemės ir yra apsaugotos kabelinės patalpos dengiančia plokšte. Kai kurios dengiamosios plokštės gali būti blokuojamos su įžeminimo jungikliu, o specialios dvigubos kabelių patalpos dengiamosios plokštės taip pat gali būti naudojamos dvigubo kabelio įeinančioms linijoms.

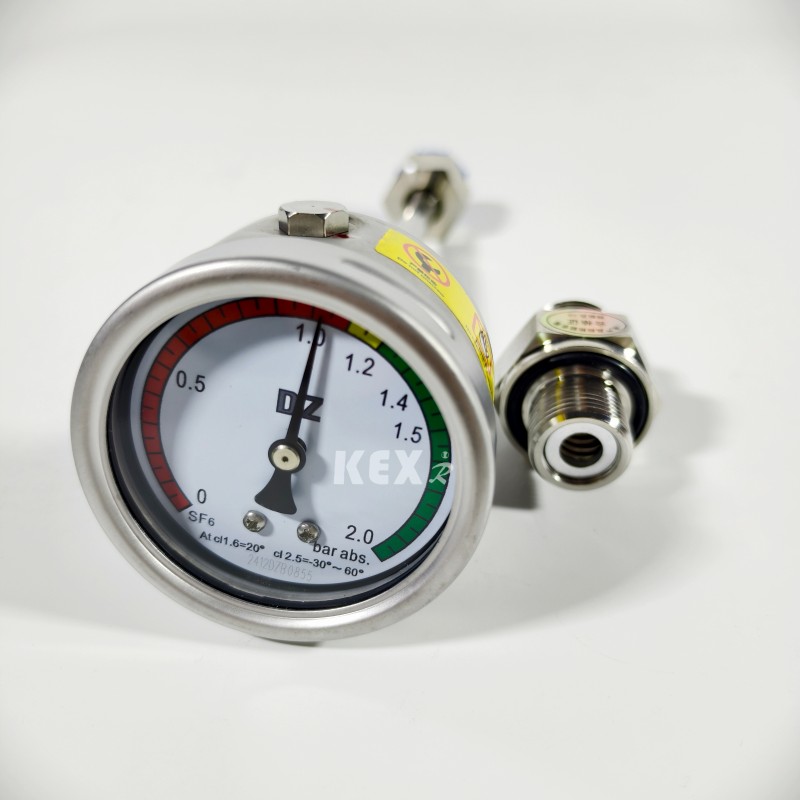

6. Slėgio indikatorius Paprastai yra su slėgio indikatoriumi, kurį sudaro manometras. Be to, gali būti pateikti elektriniai kontaktai, rodantys slėgio sumažėjimą.

7. Raktų užraktas Gali būti sumontuotos grandinės pertraukiklių, apkrovos jungiklių ir įžeminimo jungiklių raktų spynos. Jis gali būti komplektuojamas su užraktu blokuojančia pusiau pastoge, kuri tinka grandinės pertraukikliams, apkrovos jungikliams ir įžeminimo jungikliams.

8. Lanko pertraukiklis Visuose žiedinio tinklo įrenginiuose gali būti įrengti lanko iškrovikliai. Kai viduje atsiranda lankas, lanko iškrovikliai automatiškai užsidarys prie įeinančios įvorės, įskaitant D, DE ir V modulius, o visi kabelių moduliai gali būti aprūpinti lanko iškrovikliu. Jie turi užsisakyti su įrenginiu ir negali jo pakeisti. Šiuo metodu galima nurodyti lankinio gesintuvo veikimą, o SF6 spintelės elektriniai kontaktai yra prijungti prie gnybto už priekinio skydelio.

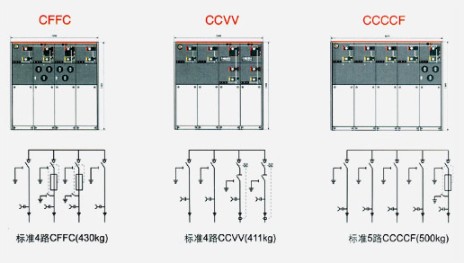

● Schemos pavyzdys

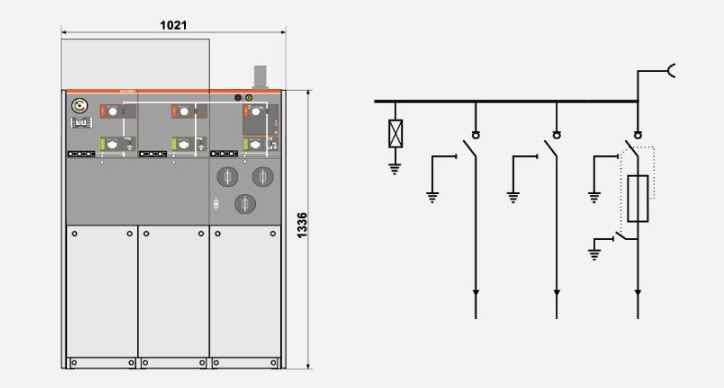

◆ 1 schema SA+CCF+

 Įdėkite žaibo išimtuvą į autobusą ir palikite jį išplėsti.

 Pastaba: jungiklių skaičius turi būti ne mažesnis kaip 3.

◆ 2 CCF+ schema

Į įeinančią liniją sumontuokite žaibo išimtuvą ir išplėskite rezervą.

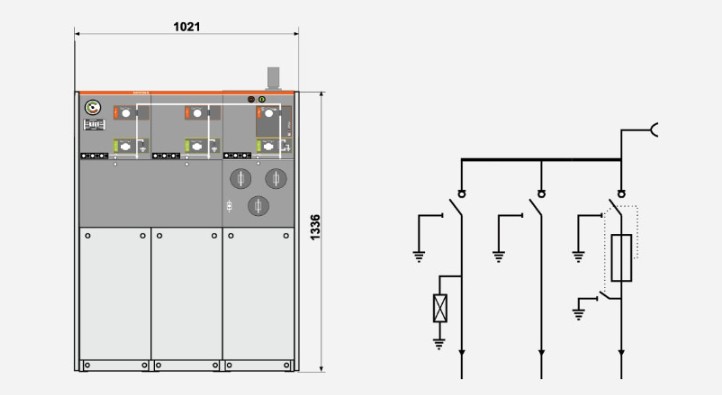

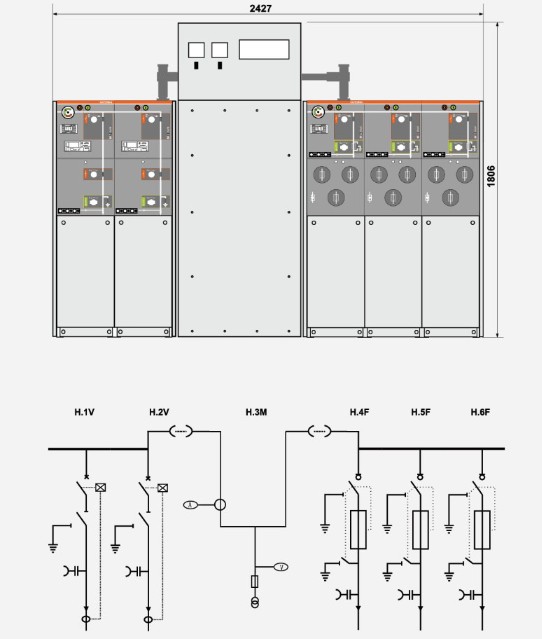

◆ 3 schema  W+M+FFF

HV pusės skaičiavimas

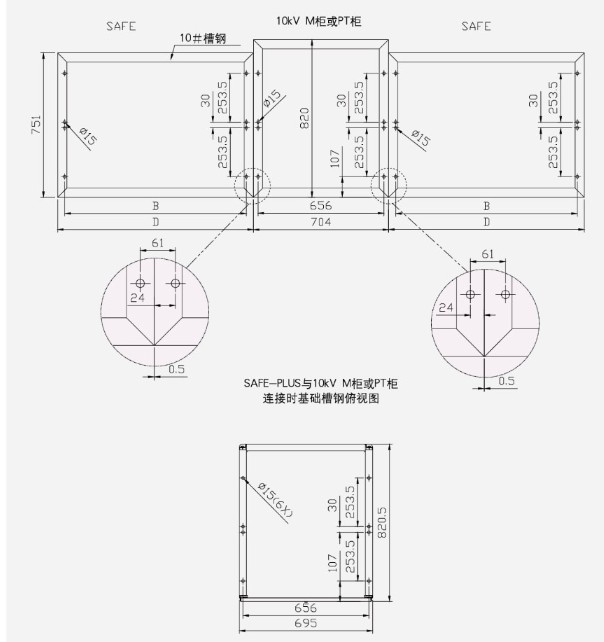

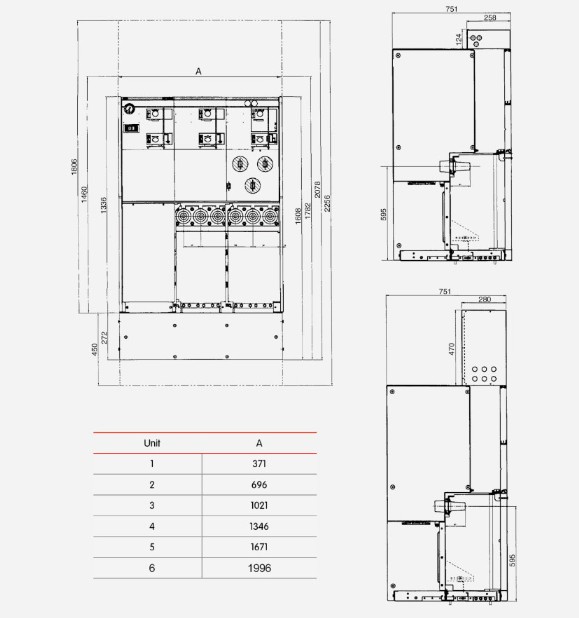

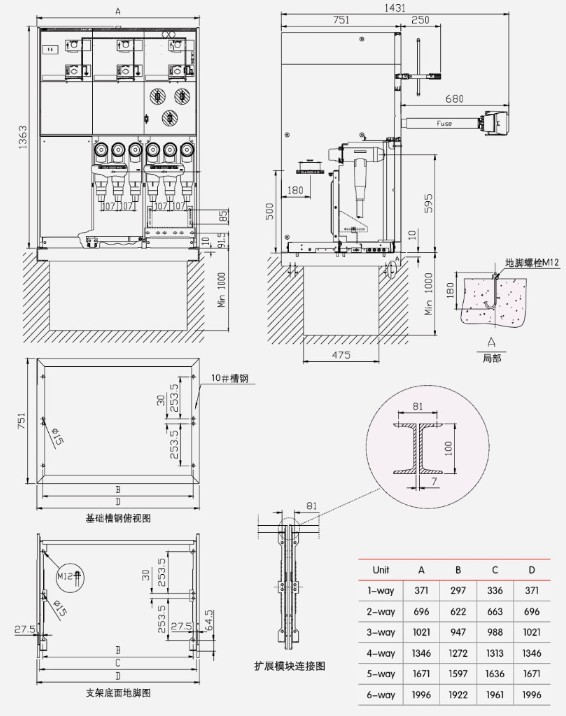

● KXRM6-12 kombinuoto tipo GIS spintelės struktūrų ir matmenų lentelės
