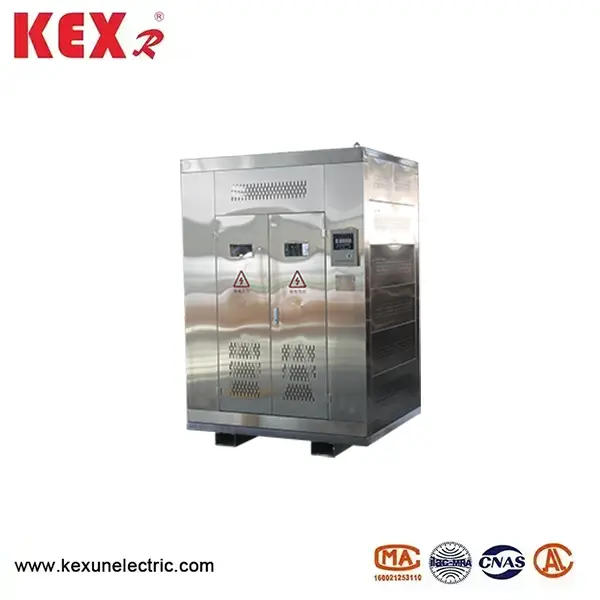

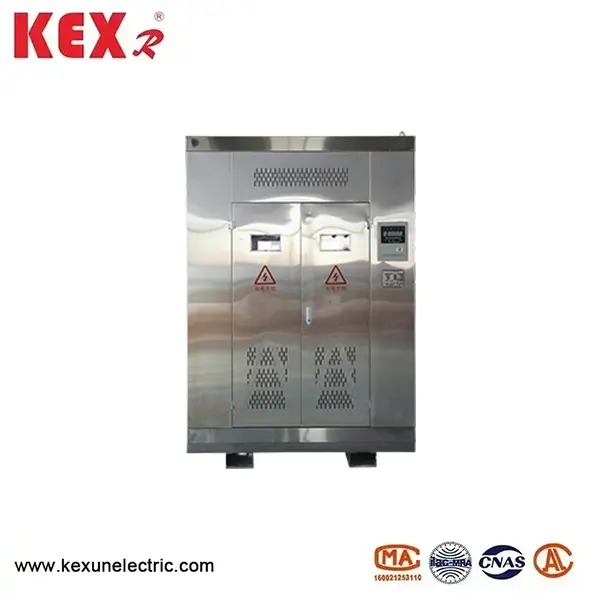

Sauso tipo kasybos transformatorius

● Naudojant KSG sauso tipo kasybos transformatoriaus sąlygas

▶ Aukštis: neviršijant 1500 m, ypatingos aplinkybės bus paaiškintos atskirai;

▶ Aplinkos temperatūra: maksimali temperatūra+40 "c, maksimali mėnesinė vidutinė temperatūra+25 *c, minimali temperatūra -20 *c

▶ santykinė oro drėgmė neviršija 95% (esant+25 ° C);

▶ Dujų ar garų aplinkoje, kuri nepažeidžia izoliacijos;

▶ įrengta požeminėse minose, kur yra anglių dulkės ir dujos, tačiau sprogimo pavojus nėra;

▶ Maitinimo įtampos bangos forma yra maždaug sinuso banga;

● KSG sauso tipo kasybos transformatorius atitinka žemiau pateiktus standartus

GB/T12173-2008 Bendrasis elektrinės kasybos metu

GB1094.11-2007 sauso tipo galios transformatoriai

GB/T10228-2015 Techniniai parametrai ir sauso tipo galios transformatorių reikalavimai

GB/T3955-2006 Bendrosios galios transformatoriai kasybos bendrieji galios transformatoriai

GB4208-2008 apvalkalo apsaugos lygis

GB/T17211-1998 Sausio tipo galios transformatorių krovinio vadovas

GB3836.1-2010 ELEKTROS ĮRENGINIAI Sprogstamųjų dujų aplinkoje 1 DALIS

GB3836.2-2010 ELEKTROS ĮRENGINIAI Sprogstamosios dujų atmosferos 2 dalis: Sprogimo įrodymas „D projektavimas, gamyba ir patikrinimas ir patikrinimas Atitinkamų standartų, tokių kaip GB1094.1-2013 Maitinimo transformatoriai, 1 dalis bendrosios nuostatos.

● KSG sauso tipo kasybos transformatoriaus charakteristikos

KSG kasybos bendras sauso tipo transformatorius turi stiprų drėgmę atsparią galimybę, gerą liepsnos atspindi efektyvumą ir izoliacines medžiagas, turinčias automatines gesinimo savybes, jie nesukelia kenksmingų dujų, kai susiduria su gaisro šaltiniu, neužteršia aplinkos ir yra lengvai prižiūrimi.

Aukštos įtampos kasybos sauso tipo transformatoriaus ritė yra pagaminta iš aukštos kokybės vielos apvijos, o apvija liejama su aukštos kokybės epoksidine derva, esanti vakuume. Žemos įtampos ritė yra pagaminta iš folijos apvijos ir dervos iš anksto surinktų izoliacijos sluoksnio apvijos. Geležinė šerdis priima aukštos kokybės aukštos magnetinio laidumo šaltai valcuotus grūdus orientuotus silicio plieno lakštus su maža histerezės išplėtimu iš tos pačios partijos. Priimkite epoksidinį klijų dangą, kad užklijuotumėte ir išvengtumėte korozijos. Sauso tipo transformatoriaus perkrovos talpa: Natūraliomis aušinimo (AN) sąlygomis perkrovos talpa leidžiama atitikti reikalavimus šioje lentelėje (aplinkos temperatūra 20 ° C):

KSG sauso tipo kasybos transformatoriaus temperatūros valdymo sistema susideda iš temperatūros valdiklio ir temperatūros matavimo elemento, sumontuoto žemos įtampos apvijos viršuje, o tai yra šilčiausias produkto taškas. 1T realizuoja transformatoriaus temperatūros valdymą ir parodo transformatoriaus A, B ir C karšto taško temperatūrą. Jei transformatoriaus apvijos temperatūra yra per aukšta dėl perkrovos veikimo ar gedimo, temperatūros valdiklis išleis aliarmą ir kelionę, o temperatūros valdymo sistema turės pasyvius aliarmo ir kelionės kontaktus. Kai naudojamas priverstinis oro aušinimas, temperatūros valdiklis nustato aušinimo aplinkos sistemos sertifikavimo ventiliatoriaus įvestį ar perjungimą, atsižvelgiant į apvijos temperatūrą. RS485 ryšio sąsają taip pat galima pritaikyti nuotoliniam valdymui. Produkto korpuso apsaugos lygis yra P21 ar aukštesnis

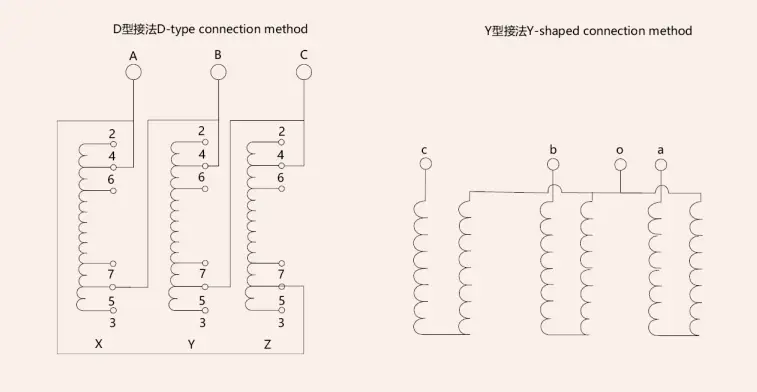

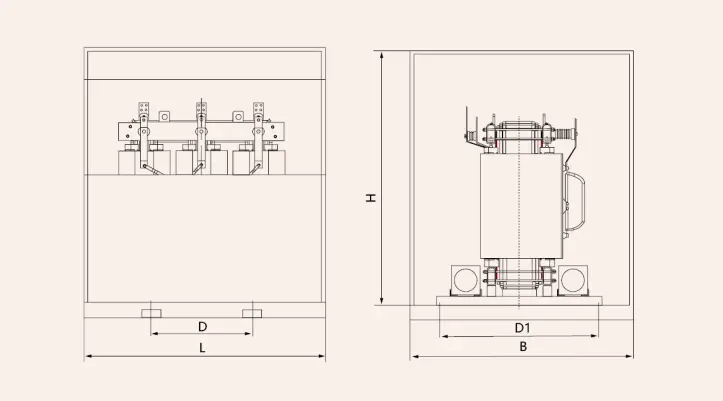

● KSG sauso tipo kasybos transformatoriaus schema ir montavimo matmenys

◆ KSG sauso tipo kasybos transformatoriaus techniniai parametrai
