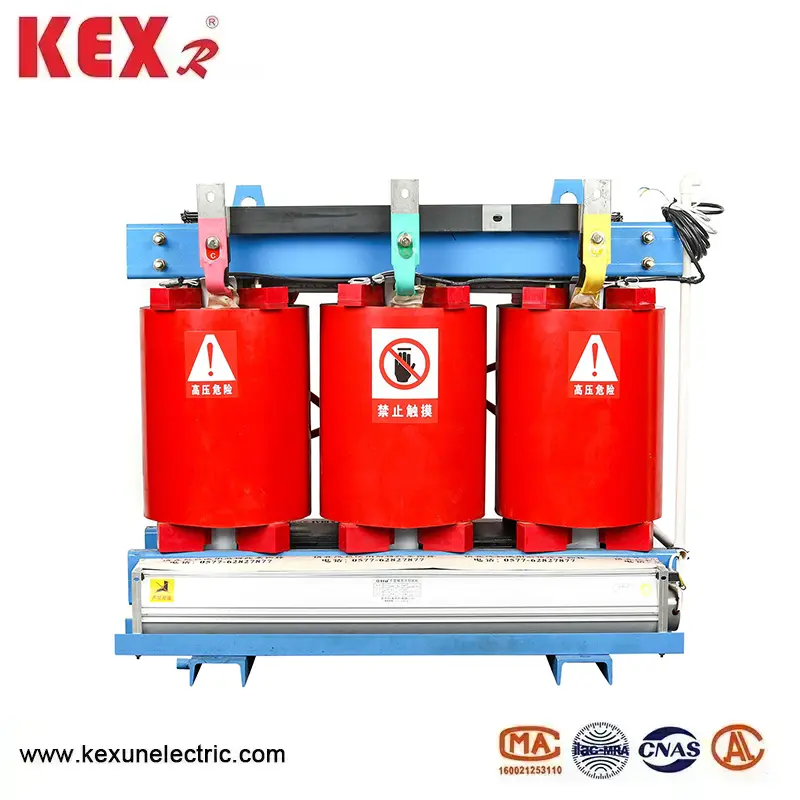

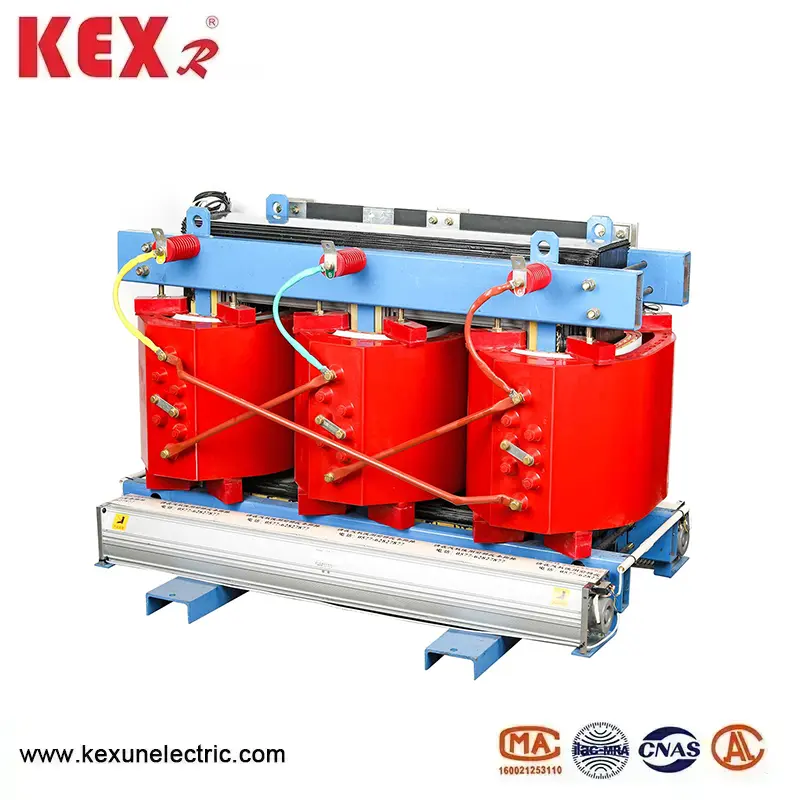

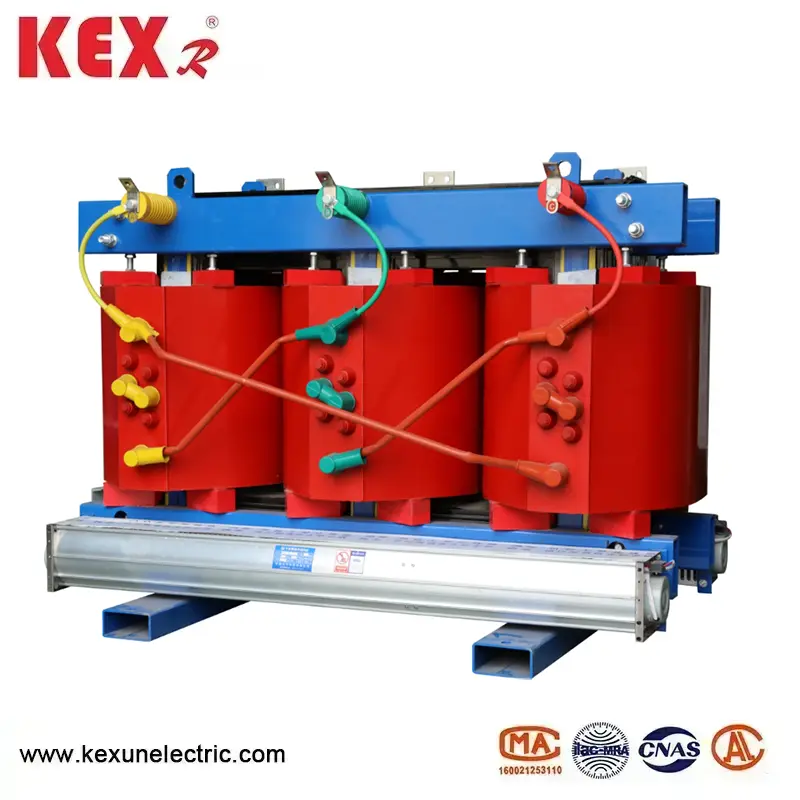

Aplinkai draugiškas sauso tipo transformatorius

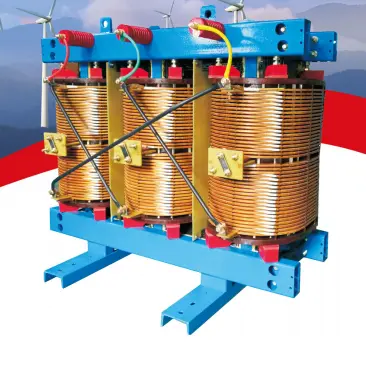

◆ SGB10 tipo aplinkai draugiškas sauso tipo transformatorius

Geležinė šerdis yra pagaminta iš importuotų grūdų orientuotų aukštos kokybės aukštos magnetinio laidumo silicio plieno lakštų, sukrautų kartu. 45 ° Visiškai pasvirusi sąnario struktūra priima elastingo fiksavimo įtaisą tarp apvijos ir geležies šerdies, kuri leidžia transformatoriui prarasti mažą apkrovą ir triukšmą. Geležinės šerdies paviršius yra apdorojamas specialia technologija, kuri ne tik sumažina transformatoriaus triukšmą, bet ir apsaugo geležies šerdį. kaip visuma. Vaizdas fiksuoja elastinėmis trinkelėmis, o buferinė struktūra gali sumažinti apvijos vibracijos lygį ir triukšmą.

◆ Aukštos ir žemos įtampos ritės

Aukštos ir žemos įtampos ritės yra pagamintos iš Nomex izoliacijos medžiagos ir pakartotinai impregnuotos impregnuojančiais dažais be tirpiklių, naudojant VPL vakuuminio slėgio įrangą, o po to kelis kartus kepamas ir sukietėjęs aukštoje temperatūroje. Aukštos įtampos ritė priima nuolatinę struktūrą, turinčią didelį mechaninį stiprumą ir gerą šilumos išsklaidymo sąlygas, išvengiant didelės tarpsluoksnio įtampos trūkumų, prasto šilumos išsklaidymo galimybių, lengvą šiluminį skilimą ir mažą daugialypės cilindrinių cilindrinių ritinių stiprumą, tokiu būdu pagerinant produkto veikimo patikimumą; Žemos įtampos ritė priima foliją arba išilginį kvėpavimo takų aukštą srovės spiralinę struktūrą. Įmaišyta ritė turi puikų atsparumą drėgmei ir gali efektyviau atlaikyti poveikį, neturi jokių įtrūkimų ar dalinio išsiskyrimo, todėl jį lengva išdžiūti, suskaidyti ir perdirbti po jo tarnavimo laiko, apsaugant aplinką.

◆ apvalkalas

Jei reikia, „Kexun Electric“ gali suteikti apvalkalus IP20 arba IP23 apsaugos lygiais. Apsaugos nuo korpuso lygio reikšmė yra ta, kad kieti 12 mm skersmens svetimų objektų, kurių skersmuo yra 12 mm, neleidžiama įvažiuoti. Norint užtikrinti aušinimo oro cirkuliaciją, apvalkalo apačia ir viršus yra pagaminti iš tinklinių plokštelių.

◆ Perkaitimo apsauga

Norėdami imtis apsauginių priemonių nuo ritės perkaitimo, SGB10 tipo aplinkai palanki sauso tipo transformatorius yra 315 kVA ir aukštesnis yra aprūpinti temperatūros ekrano apsaugos įtaisu. Šis prietaisas naudoja temperatūros jutimo elementus, įterptus į žemos įtampos apviją kaip skaitmeninio ekrano instrumento signalo šaltinį. Kai keičiasi temperatūra žemos įtampos apvijos viduje, temperatūros jutimo skaitmeninis ekranas rodo naują temperatūros vertę ir atlieka valdymo ir aliarmo funkcijas, pagrįstus šia temperatūros verte, kad apsaugotų transformatorių.

◆ Perkrovos talpa

„SGB10“ tipo aplinkai draugiškas sauso tipo transformatorius priima naują struktūrą, naujas medžiagas ir naujus procesus, turinčius gerų šilumos išsklaidymo sąlygų, ilgą šiluminį tarnavimo laiką ir ypač stiprią perkrovos talpą, jis gali dirbti saugiai ir patikimai ilgą laiką iki 120%perkrovos. Senojoje 23 aplinkoje nereikia ventiliatoriaus aušinimo ir ji vis tiek gali veikti ilgą laiką.

◆ Saugumas

SGB10 tipo aplinkai draugiškas sauso tipo transformatorius yra aukščiausias šiandien prieinamas sauso tipo transformatorius. Visos izoliacinės medžiagos yra nedalyvaujančios, savaime gesinamos, netoksiškos ir jose yra mažiau nei 10% degių medžiagų, taigi, tai yra defektas. Taigi, per ilgą laiką sudeginami, per daug deginamų dujų, todėl per daug degalų sukelia defektą, todėl per daug degalų sukelia defektą, per daug deginamų dujų. Epoksidinių liejinių transformatorių. SG (B) 10 naujų produktų rodo aukštą programų, turinčių didelius saugos reikalavimus, drėgnas ir karštas sąlygas, ir prastą ventiliaciją, tokią kaip galia, metro, laivas, cheminė, ir metalurgijos pramonė.

◆ Puikus atsparumas drėgmei

„Nomex“ SGB10 tipo aplinkai palankaus sauso tipo transformatoriaus izoliacinė sistema gali atlaikyti drėgmės invaziją. Pažangios VPL įrangos ir vakuuminio impregnavimo technologija. Aukštos kokybės impregnavimo dažai, kuriuos U gali valdyti nuolat ilgą laiką 180 'C ir aukščiau Nomex® popieriuje.

◆ Mažesnis tūris ir lengvesnis svoris

SGB10 tipo aplinkai palanki sauso tipo transformatorius naudoja „DuPont Nomex@ Paper“ kaip pagrindinę izoliacijos medžiagą ir naudoja ją kaip hibridinę izoliacijos sistemą karščiausiame transformatoriaus taške, sumažindamas jo dydį ir svorį, palyginti su epoksidinės dervos, liejamos tokios pačios talpos transformatoriuose.

◆ Aplinkos apsauga

SGB10 tipo aplinkai draugiškas sauso tipo transformatorius gali būti suskaidytas ir perdirbamas po jo tarnavimo laiko, įveikdamas epoksidinės dervos dervos, liejamo sauso tipo transformatorius, defektą, kurio negalima suskaidyti, ir užteršti aplinkos dažymą dervos ir stiklo pluošto susiliejimui ir susiliejimui po jo tarnavimo.

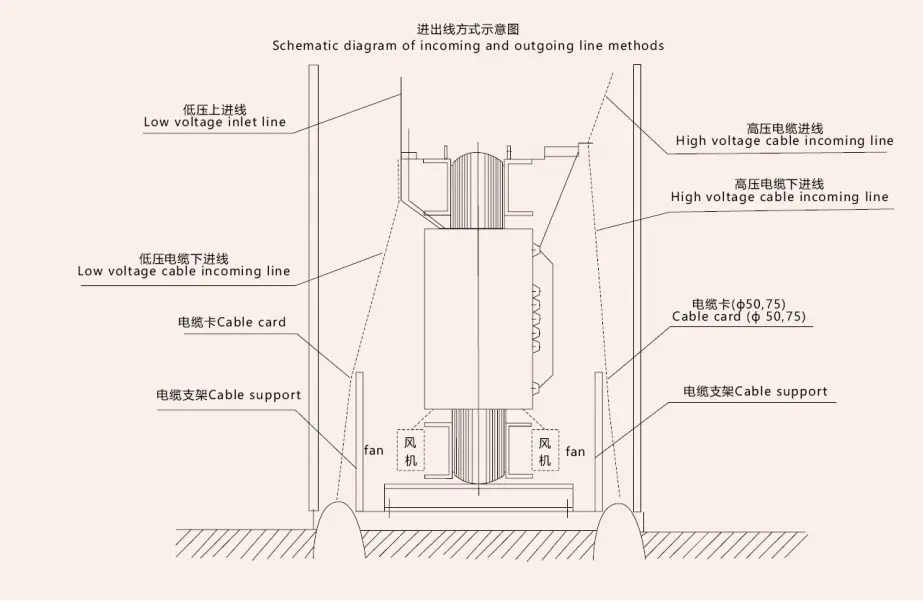

◆ Švino viela

Aukštos įtampos išėjimo gnybtas yra pritvirtintas viršutinėje apvijos dalyje, o čiaupas yra apvijos viduryje. Esant elektros energijos tiekimui, čiaupas keičiamas per jungiamąjį gabalą, kad būtų galima sureguliuoti išėjimo įtampą. Žemos įtampos išeinantis gnybtas yra plokštelės tipo laidžioji juostelė, kuri patikimai prijungta prie išeinančios juostos per varžtus.

◆ Atitinkami standartai

GB1094.11-2007 „sauso tipo transformatoriai“

GB/T10228-1997 "Techniniai parametrai ir

Reikalavimai sauso tipo galios transformatoriams "

GB/T17211-1998 „Krovinio vadovas, skirtas sauso tipo galios transformatoriams“

JB/T10088-2004 „Garso lygis 6-220KV galios transformatoriai“

GB4208-1993 „Apsaugos laipsniai, kuriuos teikia gaubtai (LP kodas)“

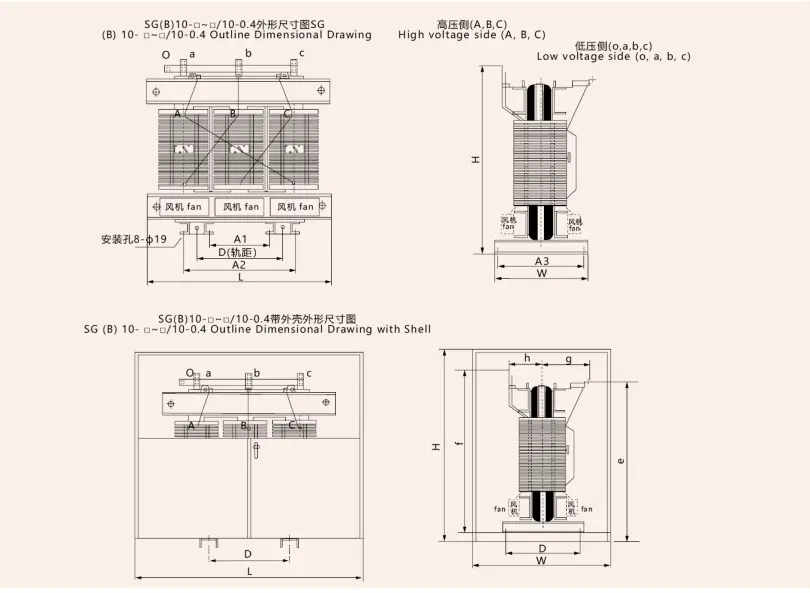

◆ SGB10 tipo aplinkai draugiško sauso tipo transformatoriaus išvaizdos ir montavimo matmenys

◆ Techniniai 10 kV SGB10 tipo parametrai aplinkai draugiškas sauso tipo transformatorius
