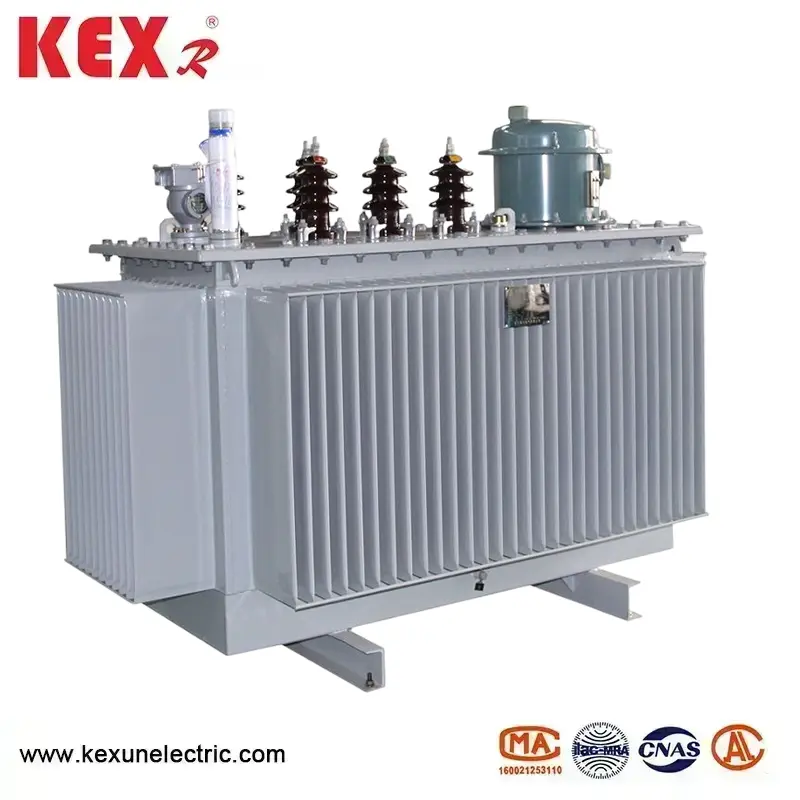

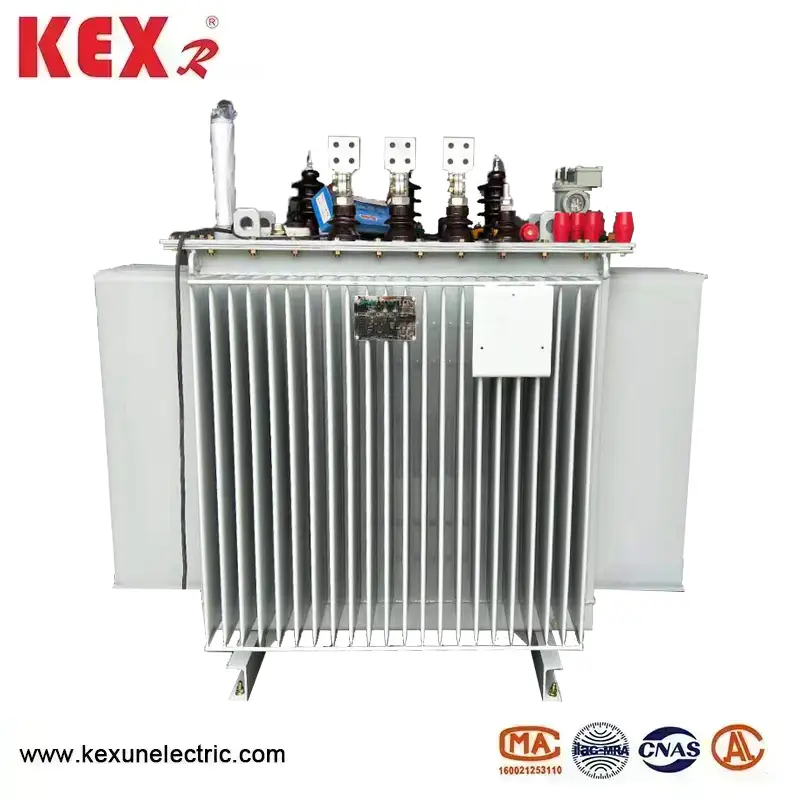

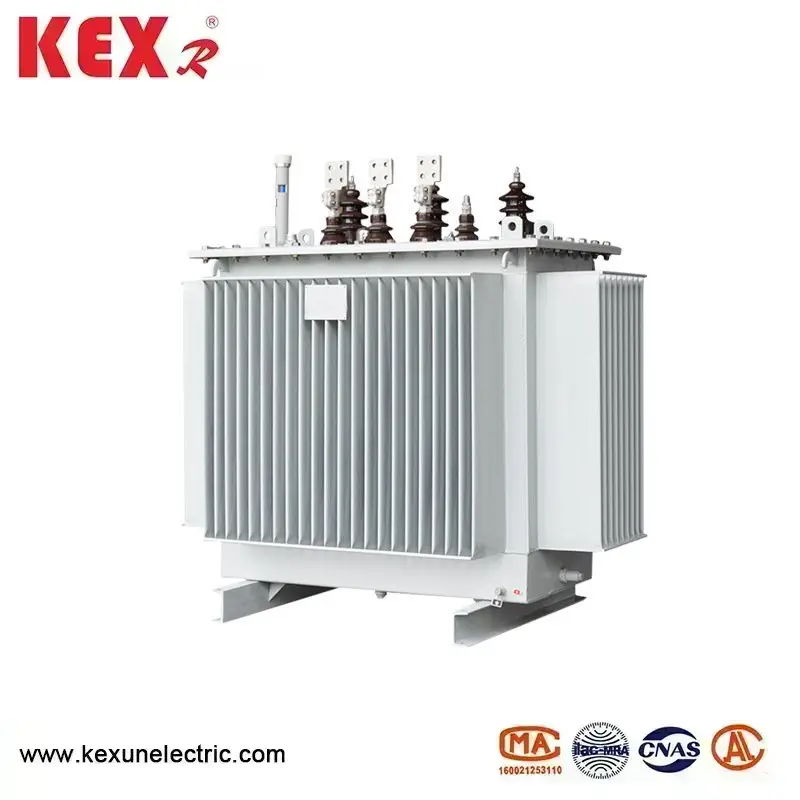

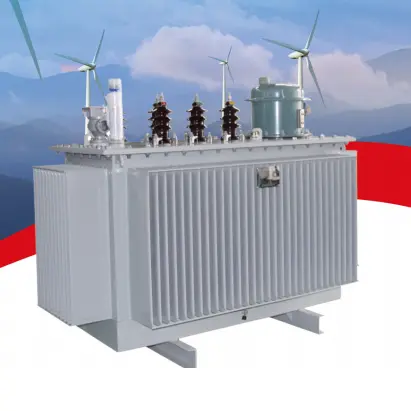

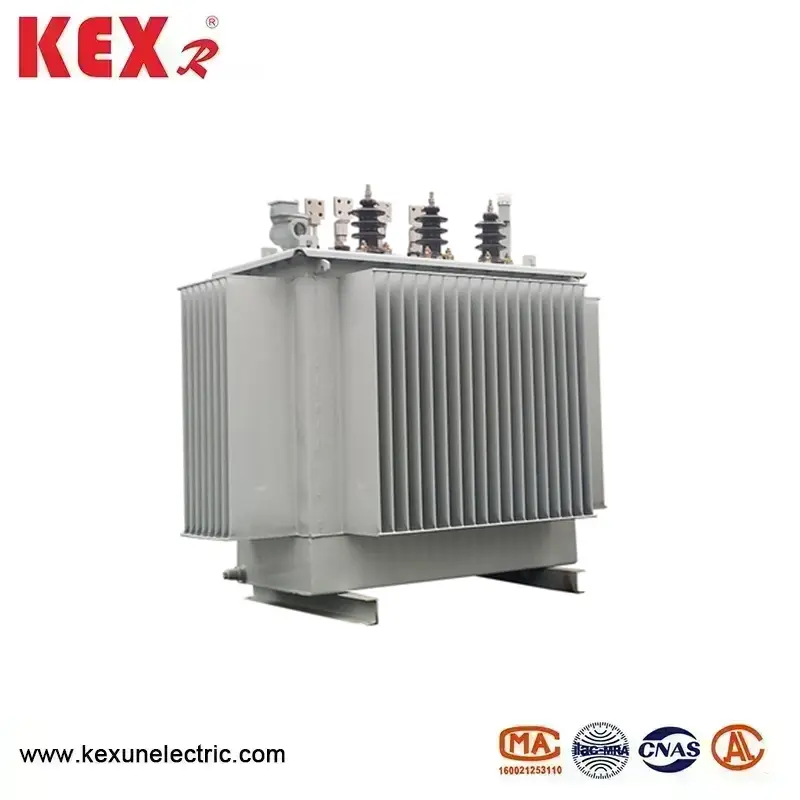

Aukštos įtampos reguliavimo transformatorius

● Aukštos įtampos reguliavimo transformatoriaus pagrindinės savybės

▶ Bendras įrenginys turi didelę talpą, mažą nuostolį, mažą dydį ir jį lengva įdiegti bei prižiūrėti;

▶ Automatiškai sureguliuokite trijų fazių pavarą ant apkrovos keitiklio keitiklio, stebėdami įtampos pokyčius, atlikdami patikimą veikimą ir aukštos įtampos reguliavimo tikslumą

▶ Įtampos atskaitos, veiksmo uždelsimo, leidžiamo diapazono ir dažnio riba gali būti pakoreguota pagal poreikį, o parametrų parametrai yra lankstūs ir patogūs;

▶ Parodykite pavarų veiksmų skaičių ir dabartinę SVR pavarą ant krovinio keitiklio keitiklio, o tai rodo aukščiausią ir žemiausią pavarą

▶ Su pavarų viršutinė ir apatinė ribos apsauga, veiksmo laiko ribos funkcija, efektyviai pagerinant produkto patikimumą

▶ Valdiklis turi pertvarką ir esant įtampos apsaugos funkcijoms. Kai linija yra pertvarkyta per įtampą arba esant įtampai. Valdiklis automatiškai užfiksuoja; Užtikrinkite saugų krovinio keitiklių veikimą

▶ Kontrolierius priima pramoninio lygio kontrolės lustus, kurie turi didelį patikimumą, stiprią anti-sąveikos galimybes ir gali prisitaikyti prie atšiaurios lauko aplinkos;

▶ Aukštos įtampos reguliavimo transformatoriaus pagrindinės funkcijos, turinčios RS485 ryšio sąsają, valdiklio parametrus galima peržiūrėti ir modifikuoti per 30 metrų nuo diegimo taško per belaidžio ryšio modulį.

▶ Taip pat galima pridėti debesų ar SM kortelių nuotolinio valdymo pultą.

● Naudojant aukštos įtampos reguliavimo transformatoriaus sąlygas

▶ Aukštis: ≤ 2000 m

▶ Aplinkos temperatūra: -25 ° C ~+45 ° C

▶ santykinė drėgmė: mažiau nei 90%

▶ Taršos prevencijos galimybės: LLL lygis LLL

▶ Diegimo polinkis: <2%

 Aplink prietaisą nėra nei taršos, nei korozinės terpės, kuri rimtai paveiktų jo izoliacijos našumą, o darbo vietoje nėra gaisro ar sprogimo pavojaus ir nėra stiprios vibracijos. Rezultatas: Kai darbo aplinka viršija aukščiau nurodytas sąlygas, vartotojai turi pateikti specialias instrukcijas pateikdami užsakymus.

● Aukštos įtampos reguliavimo transformatorius atitinka standartus

◆ Gamybos projektavimo standartai

▶ JB8749-1998 Bendrieji techniniai įtampos reguliatorių reikalavimai

▶ GB1094-2013 Power Transformeriai

▶ GB/T6451-2008 Techniniai parametrai ir reikalavimai trims etapams OI panardinamiems galios transformatoriams

▶ Galios transformatorių pasirinkimo (GB/T17468-1998) GB10230-2007 gairės, esančios apkrovos čiaupo keitiklyje

▶ „Apkrovos čiaupo keitiklių“ taikymo gairės (GB/T1058-1989) O DL/T572-2010 0peratavimas ▶ Galios transformatorių taisyklės

◆ Pagrindiniai naudojimo standartai

SVR linijos automatinės įtampos reguliatoriaus montavimo taško įtampa atitinka nacionalinio standartinio GB/T12325-2008 reikalavimus dėl maitinimo įtampos nuokrypio: 35 KV ir didesnė nei 35 kV ir didesnės nei neigiamos nuokrypio vertės suma neviršija 10% įvertintos įtampos; Leidžiamas 20 kV ir žemiau esančio trifazio maitinimo įtampos nuokrypis yra + 7% vardinės įtampos; Leistinas 220 V vieno fazės maitinimo įtampos nuokrypis yra+7% ir -10% vardinės įtampos.

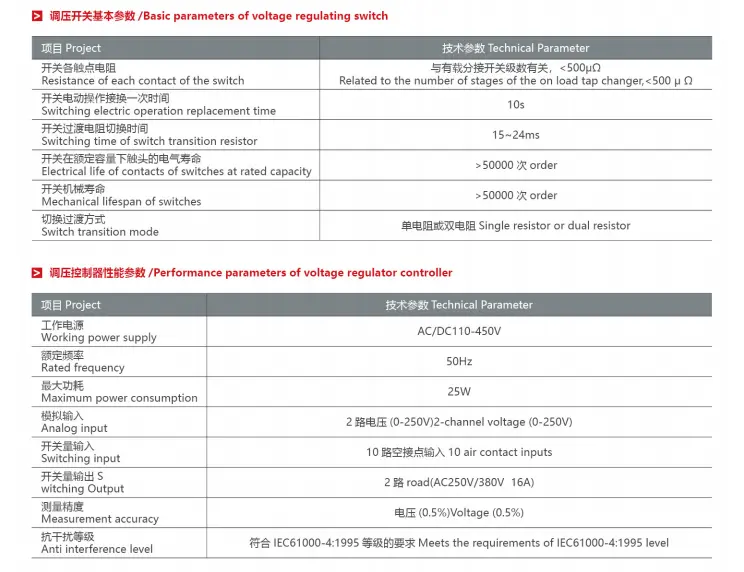

◆ SVR tipo aukštos įtampos reguliavimo transformatoriaus techniniai parametrai

● SVR tipas Aukštos įtampos reguliavimo transformatoriaus diegimo instrukcijos

1. Produkto diegimas yra atsakingas už vartotoją, o tiekėjas gali siųsti į svetainę pastatymo darbuotojus, kad gautų patarimų.

2. Kai įranga bus įdiegta, norint įžeminti reikia įžeminti laidą. Atsparumas įžeminimui neturėtų viršyti 4 omų, o požemio palaidotų įžeminimo korpuso gylis turėtų atitikti galios taisyklių įžeminimo reikalavimus.

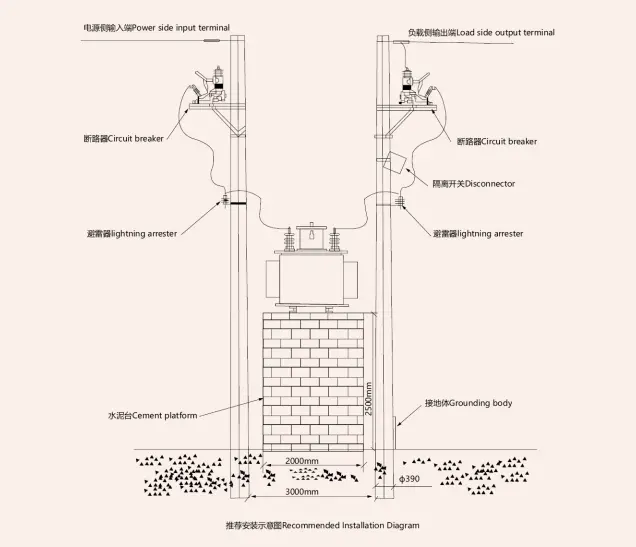

Diegimo nuorodos schema yra tokia:
