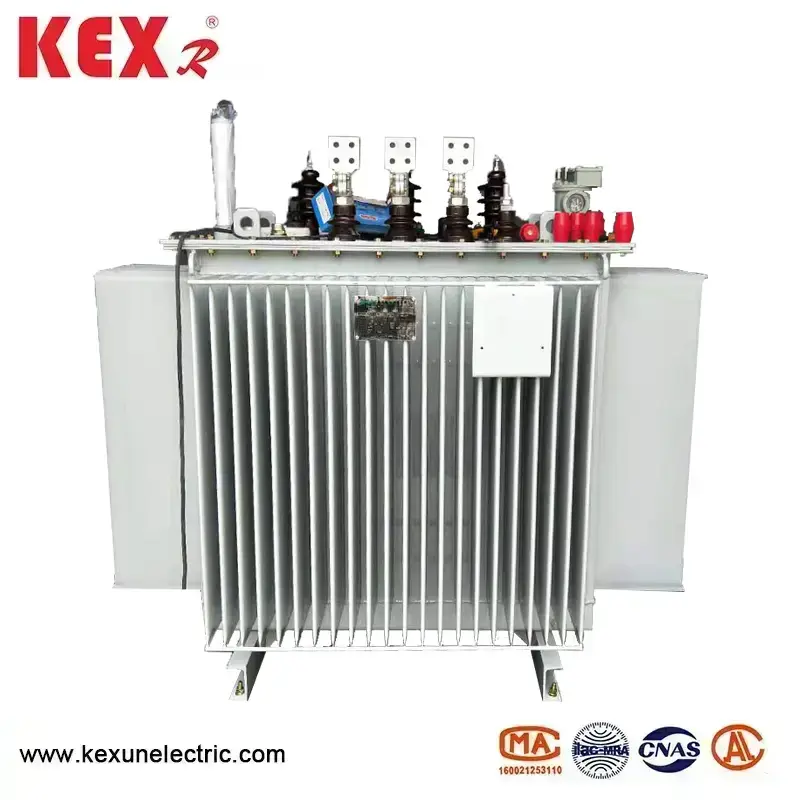

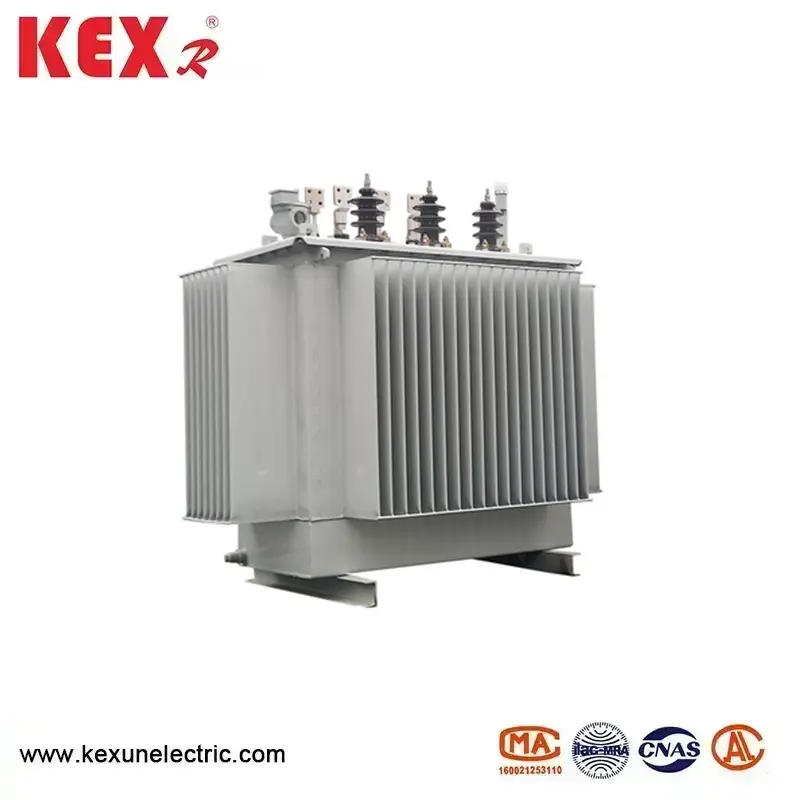

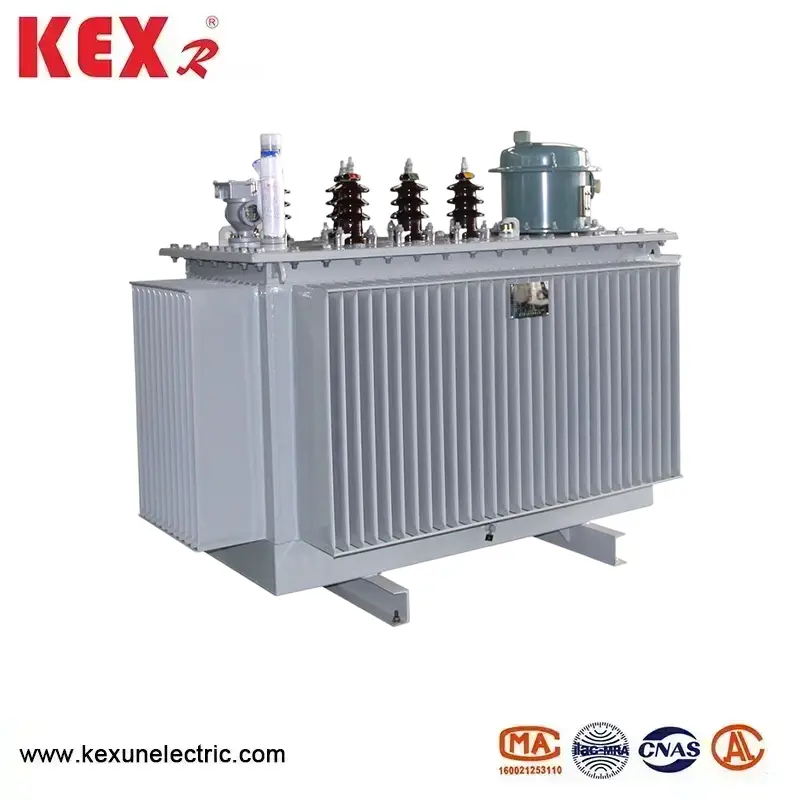

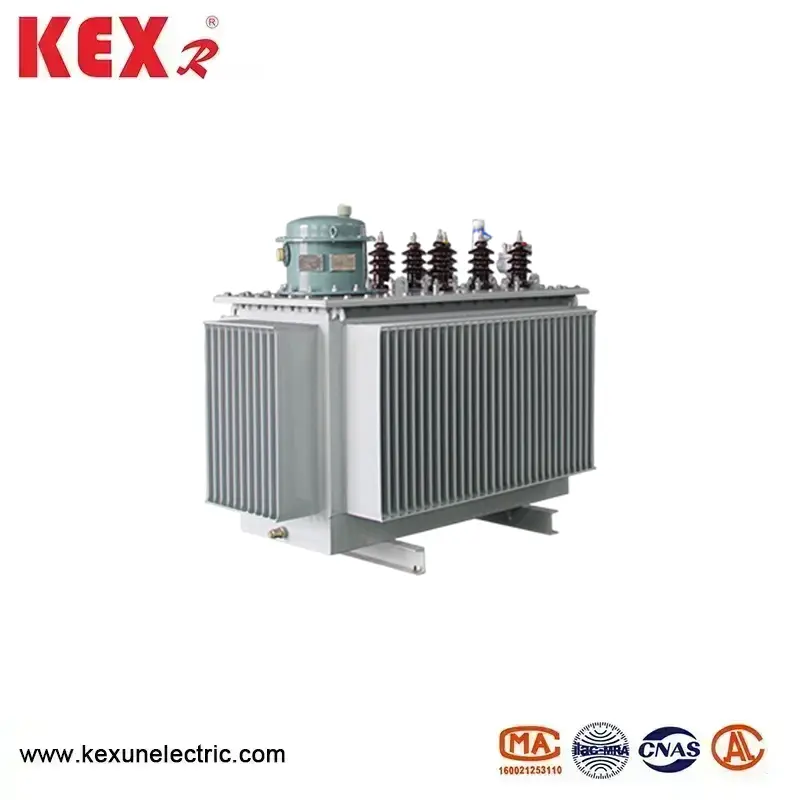

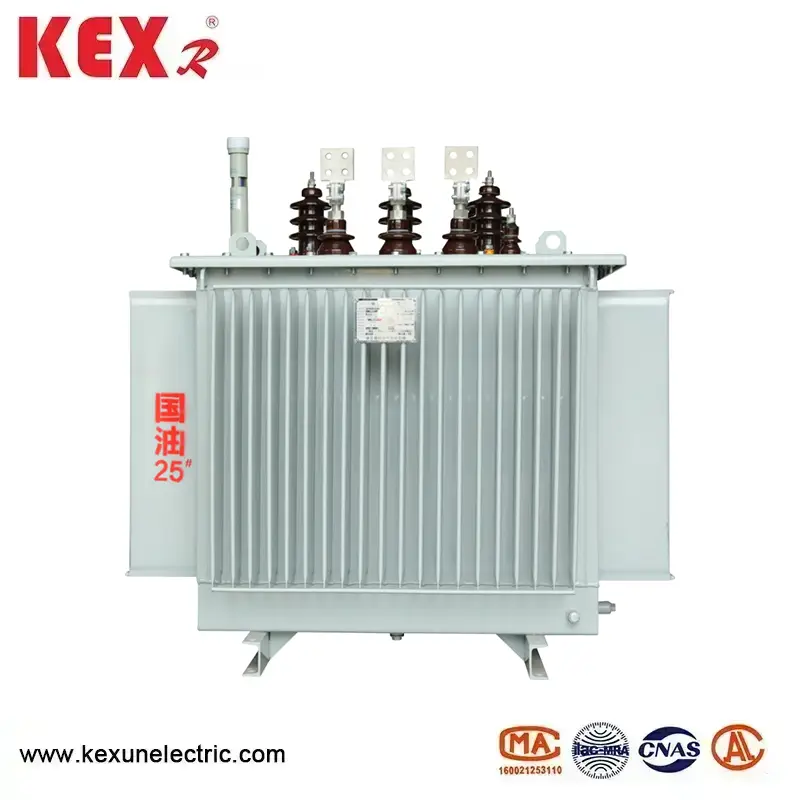

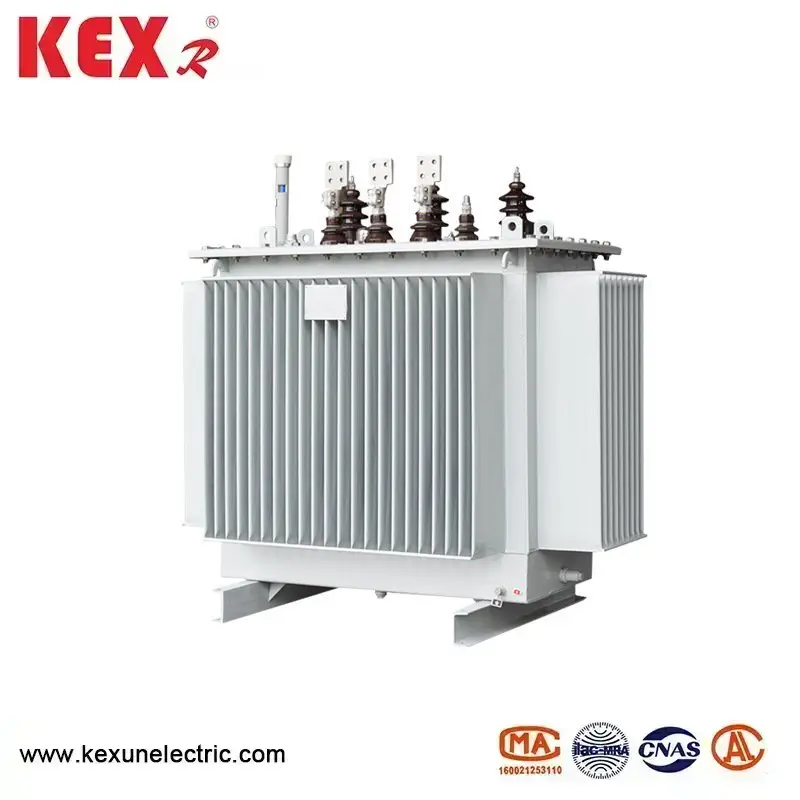

Alyva panardintas transformatorius

● Naudojant alyvoje panardintą transformatorių

▶Ne didesnis kaip 1000 m aukštis;

▶Aplinkos temperatūra:

▶Maksimali temperatūra +40 'C;

▶Vidutinė karščiausio mėnesio temperatūra + 30 "Co Maksimali vidutinė metinė temperatūra +20° ▶Minimali lauko temperatūra -25C

● Alyva panardintas transformatorius atitinka standartus

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Aukštos kokybės medžiagų pasirinkimas

▶Mūsų aliejuje panardintas transformatorius pasirenka deguonies medžio varinę vielą, kurios varža yra mažesnė, ir papildomai apdorojamas paviršius, kad jis būtų lygesnis, be įbrėžimų ar aštrių kampų, todėl sumažėja apkrovos nuostoliai ir yra patikimesnis transformatoriaus elektrinis veikimas. transformatorių praradimas.

▶Pasirinkite aukštos kokybės laminuotos medienos izoliacijos komponentus, kurie niekada nesutrūkinėtų, net ir veikiant trumpojo jungimo srovei.

liks nepažeistas.

▶Pasirinkite giliai filtruotą transformatoriaus alyvą, kurioje yra mažesnis vandens, dujų ir priemaišų kiekis, kad transformatoriaus veikimas būtų patikimesnis.

▶Pasirinkite aukštos kokybės gumines sandarinimo medžiagas, kad veiksmingai išvengtumėte senėjimo ir pašalintumėte nuotėkį.* Visų žaliavų kokybė tikrinama, o visi žaliavų gamintojai griežtai peržiūrimi pagal nacionalinį standartą IS09000.

◆ Reikia ekonomiškai efektyviai

s9 serijos alyvoje panardintas transformatorius sumažino nuostolius tuščiąja eiga, apkrovos nuostolius ir tuščiosios eigos sroves atitinkamai 10%, 24% ir 46%, todėl eksploatacinės sąnaudos sumažėjo 19%. Remiantis s9 serija, S11 serijos produktai sumažino vidutinius tuščiosios eigos nuostolius 30%; Tuščiosios eigos srovė sumažėja 70-85%, lyginant su S9; Vidutinis temperatūros kilimas sumažinamas 10K, o gaminio tarnavimo laikas pailgėja daugiau nei dvigubai. Net 20% perkrovos sąlygomis jis gali veikti ilgą laiką; Vidutinis triukšmo mažinimas gaminio veikimo metu yra 2–4 ​​decibelai.

◆ Visiškai užsandarintas

S11 (M) R raidė „M“ reiškia, kad alyvos bako konstrukcija yra visiškai sandari. Palyginti su įprastais alyvos transformatoriais, visiškai sandarūs paskirstymo transformatoriai pašalina alyvos kaupimo bakus ir pakeičia alyvos vamzdžius gofruotomis briaunomis kaip aušinimo ir šilumos išsklaidymo komponentus. Gofruotojo kartono alyvos bakas pagamintas iš aukštos kokybės šaltai valcuotų plonų plokščių specialioje gamybos linijoje, o banguotosios briaunos gali išsiplėsti ir susitraukti kartu su transformatoriaus oi tūriu, taip izoliuodamos transformatorių nuo atmosferos, užkertant kelią ir sulėtindamos alyvos irimą bei izoliacijos drėgmę, padidindamos veikimo patikimumą ir nereikalaujantį įprastą veikimą.

Gofruoto alyvos bako paviršius yra nuriebalinamas, pašalinamas rūdys ir fosfatuojamas, prieš padengiant trijų atsparių dažų, tinkamų naudoti metalurgijos, naftos chemijos, kasybos ir kitose aplinkose.

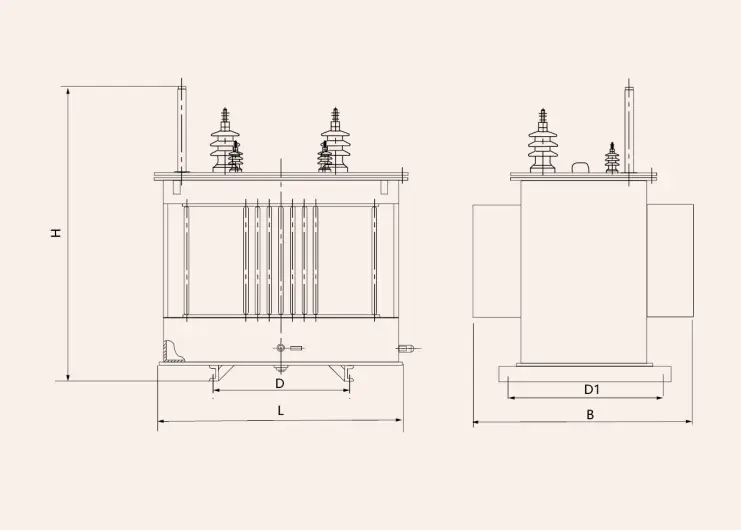

◆ Tepalinio transformatoriaus išvaizda ir montavimo matmenys

◆10kV D11 serijos alyvinio paskirstymo transformatoriaus techniniai parametrai
