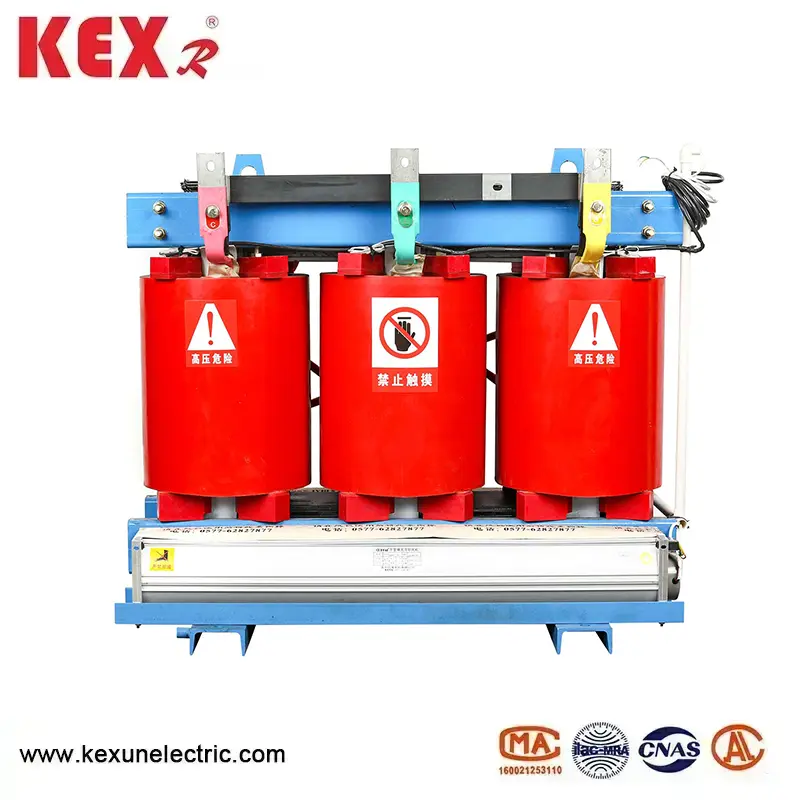

Dervos izoliuotas sauso tipo transformatorius

● SCB10 tipo dervos izoliuoto sauso tipo transformatoriaus komponentai

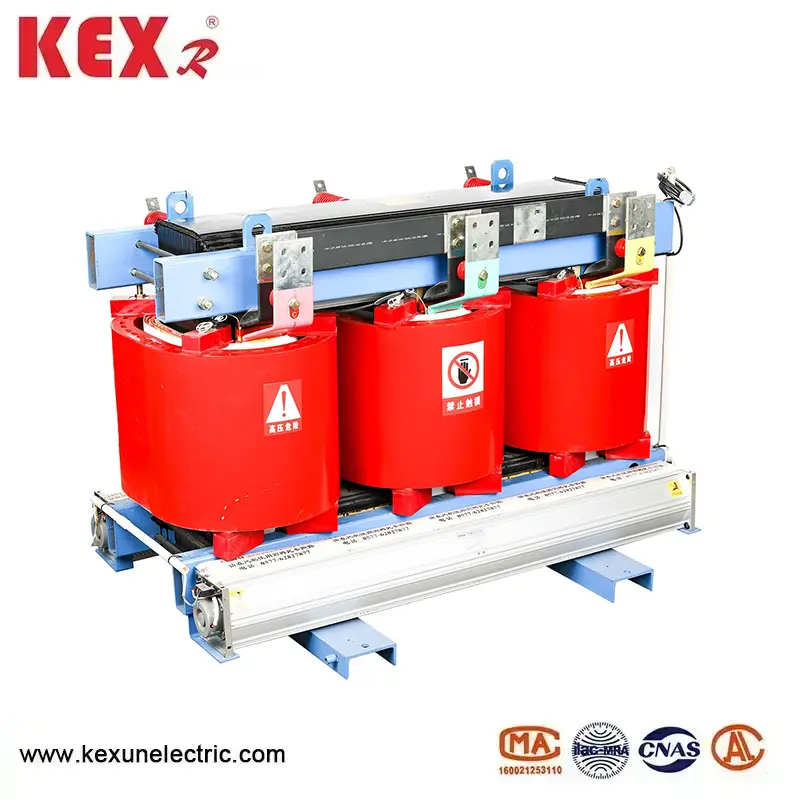

◆ Dervos izoliuoto sauso tipo transformatoriaus šerdis

Geležinė šerdis yra pagaminta iš importuotų aukštos kokybės šaltai valcuotų silicio plieno lakštų, turinčių visiškai pasvirusią sąnario struktūrą. Šerdies stulpelis yra susietas su F klasių neaustine lipnia juosta, o geležies šerdies paviršius kapsuliuotas epoksidine derva, kad būtų sumažintas be apkrovos, be apkrovos srovės ir geležies šerdies triukšmas, spaustukai ir tvirtinimo elementai buvo atlikti specialų paviršiaus apdorojimą, kad dar labiau pagerintų produkto išvaizdą.

◆ Žemos įtampos apvija

Dervos izoliuota sauso tipo transformatoriaus žemos įtampos apvija priima folijos struktūrą, kuri išsprendžia ašinio spiralės kampo problemą, kai naudojama vielos apvija, todėl posūkiai tampa labiau subalansuoti. Tuo pačiu metu ritė priima ašinį aušinimo oro kanalą, padidindama šilumos išsklaidymo galimybes. TDMD epoksidinės dervos prepreg yra naudojamas tarp apvijos sluoksnių, o visa visa tai yra išgydoma ir suformuota.

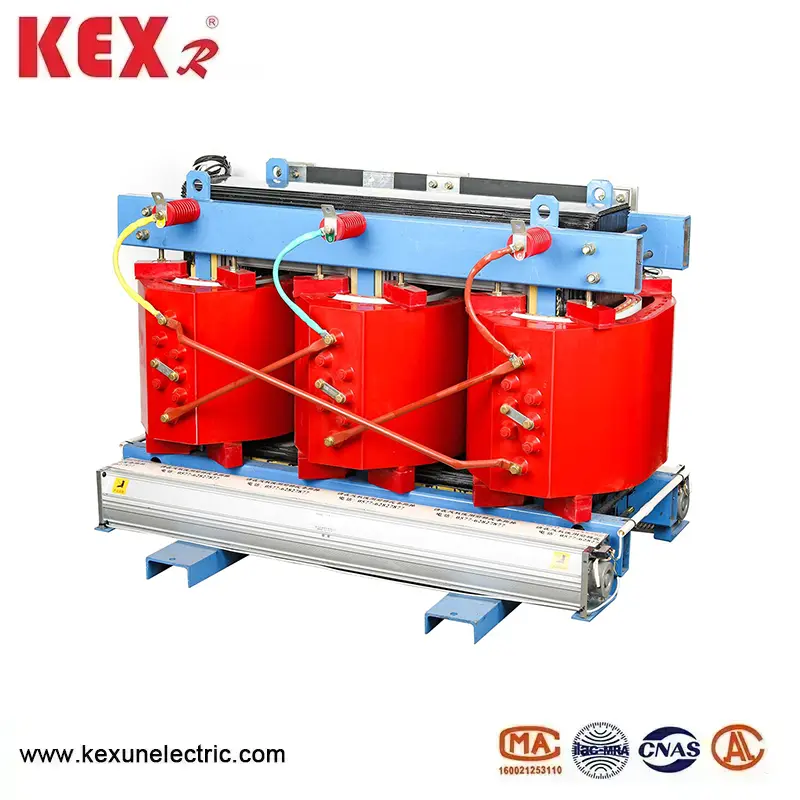

◆ Aukštos įtampos apvija SCB10 serijos dervos izoliuotas sauso tipo transformatorius

Aukštos įtampos apvija yra vakuuminė su epoksidine derva su užpildais, labai sumažinant vietinę iškrovą ir pagerinant ritės elektrinį stiprumą. Vidinės ir išorinės apvijos sienos yra paduodamos stiklo pluošto tinklo plokštelėmis, padidinant ritės mechaninį stiprumą ir pagerinant produkto sugebėjimą atsispirti staigiai trumpoms jungimams, kol kas niekada nekreipia dėmesio.

◆ Gamybos procesas

SCB10 tipo dervos izoliuoto sauso tipo transformatoriaus ritė yra suvyniota ant aukšto tikslo apvijos mašinos, o žemos įtampos apvija priima folijos apvijos struktūrą. Kai transformatoriaus talpa yra didelė, yra ventiliacijos kanalas. Baigus apviją, atliekamas vakuuminis džiovinimas, o visas pilimo ir kietėjimo procesas visiškai valdomas atsižvelgiant į proceso reikalavimus, visus procesus reikia griežtai stebėti ir sureguliuoti atsižvelgiant į situaciją. Tikslumo gamybos procesas užtikrina, kad ritė neturi nei burbuliukų, nei tuštumų, todėl transformatorius veikia aukštos kokybės.

◆ Temperatūros valdymo sistema ir oro aušinimo sistema

Priimtas kryžminio srauto viršaus pučiamas aušinimo ventiliatorius, kuris pasižymi mažo triukšmo, didelio oro slėgio ir gražios išvaizdos savybėmis, padidinančiu SCB10 tipo dervos izoliuoto sauso tipo transformatoriaus perkrovos talpą. Temperatūros valdymas priima intelektualų temperatūros valdiklį, kuris pagerina transformatoriaus operacijos saugumą ir patikimumą.

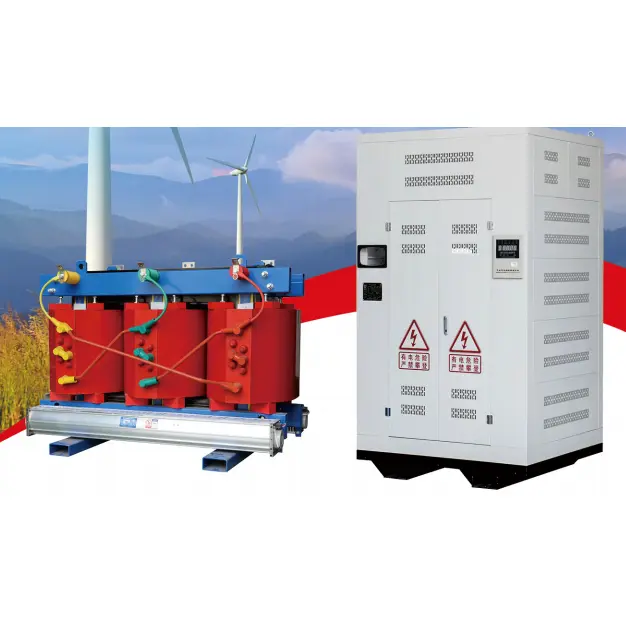

◆ Apsaugokite korpuso ir išvesties magistralę

Apsauginis apvalkalas suteikia tolesnę apsaugą nuo transformatoriaus, kurio apsaugos lygis yra IP20, LP23 ir kt., Korpuso medžiagą sudaro šaltai valcuojama plieninė plokštė, nerūdijančio plieno plokštė ir kt., Kad vartotojai galėtų pasirinkti iš žemos įtampos išeinančias linijas. Naudokite standartines autobusų juostas, abi pusės ir viršutinės išeinančios linijos, taip pat gali būti naudojamos specialūs išeinantys metodai.

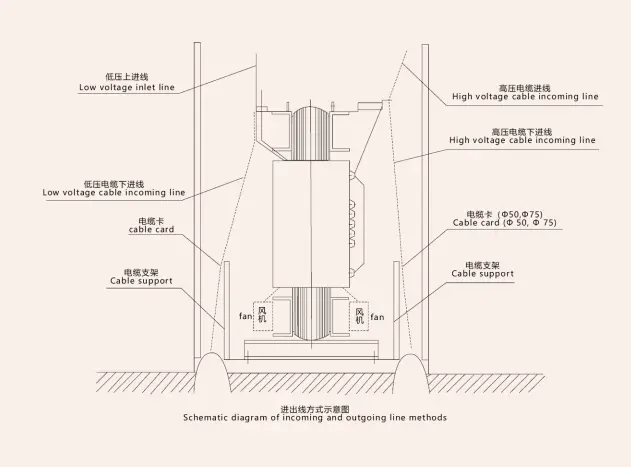

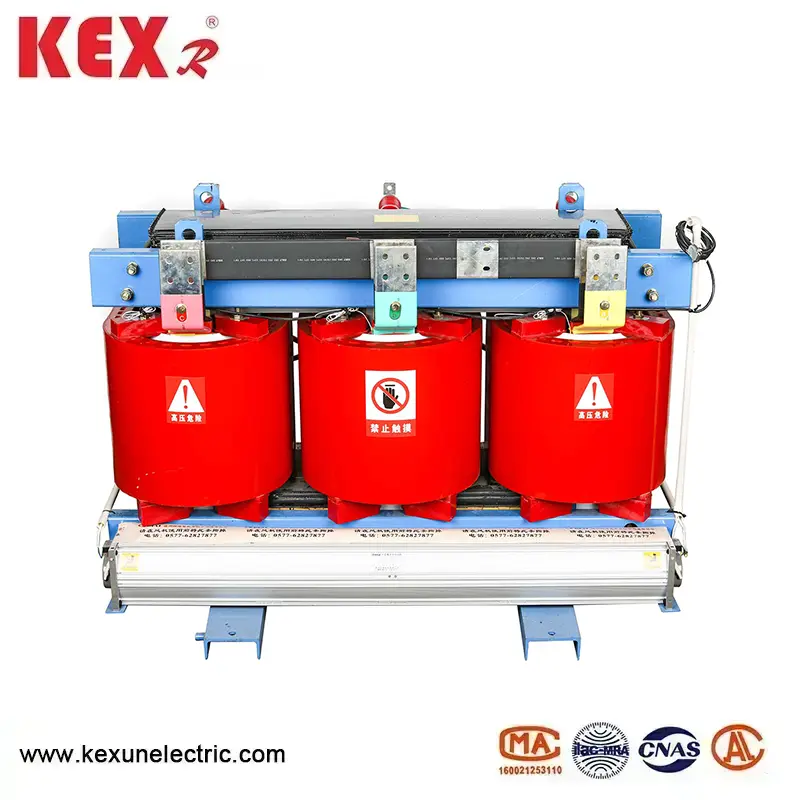

◆ Transformatoriaus išeinančios linijos metodas

Įprastinės išeinančios linijos, standartinės uždaros autobusų juostos ir standartinės pusės išeinančios linijos gali būti gaminamos pagal skirtingas sąsajos formas, o specialius išeinančius metodus taip pat galima sukurti atsižvelgiant į vartotojo reikalavimus.

◆ Susiję standartai ir parametrai

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Įvertinta aukšta įtampa: 10 (11,10,5,6,6,6,3,6) KV

Įvertinta žema įtampa: 0,4 kV

Ryšio grupė: „Dyn11“ arba „Yyno“

Aukštos įtampos čiaupų diapazonas: + 5 arba + 2x2,5%

Izoliacijos lygis: LL75AC35/LI0AC5

Dažnis: 50Hz

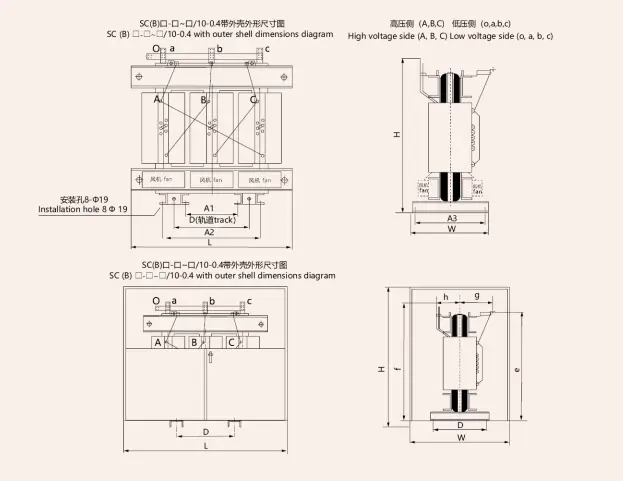

◆ SCB10 tipo dervos izoliuoto sauso tipo transformatoriaus išvaizdos ir montavimo matmenys

◆ 10 kV SCB10 tipo dervos izoliuoto sauso tipo transformatoriaus techniniai parametrai
