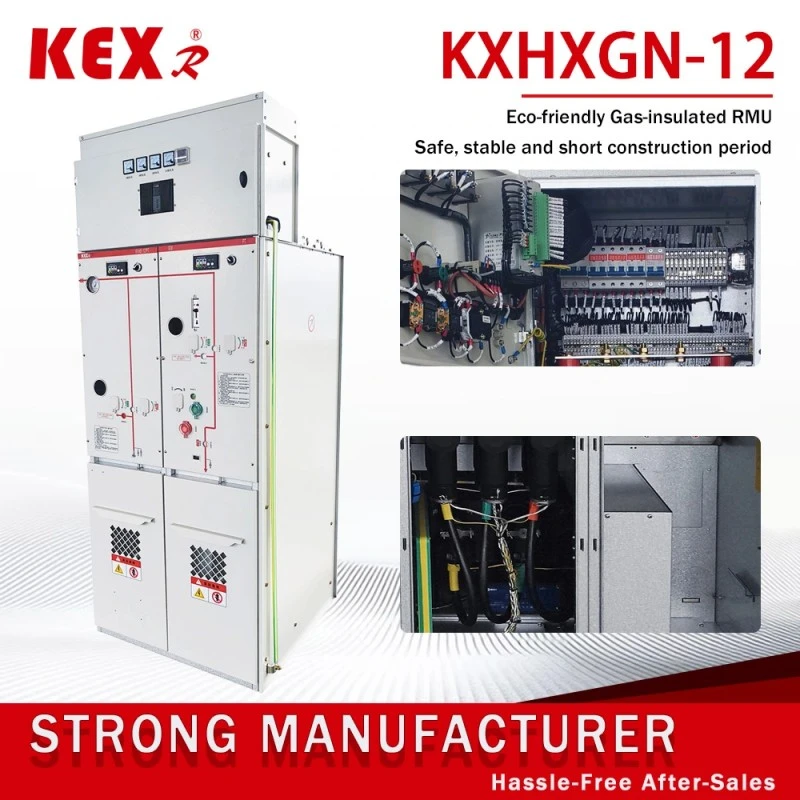

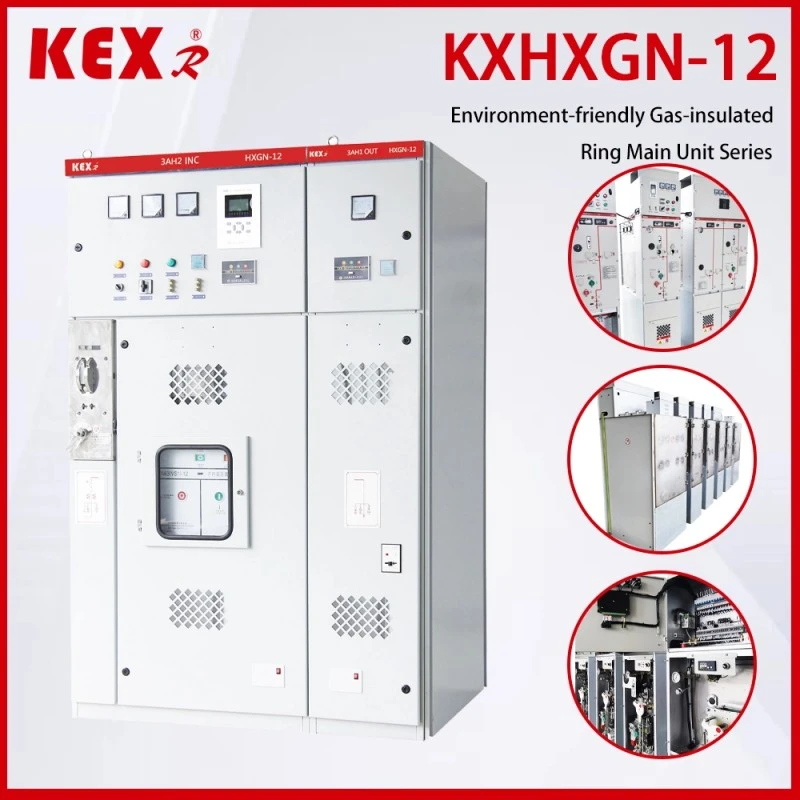

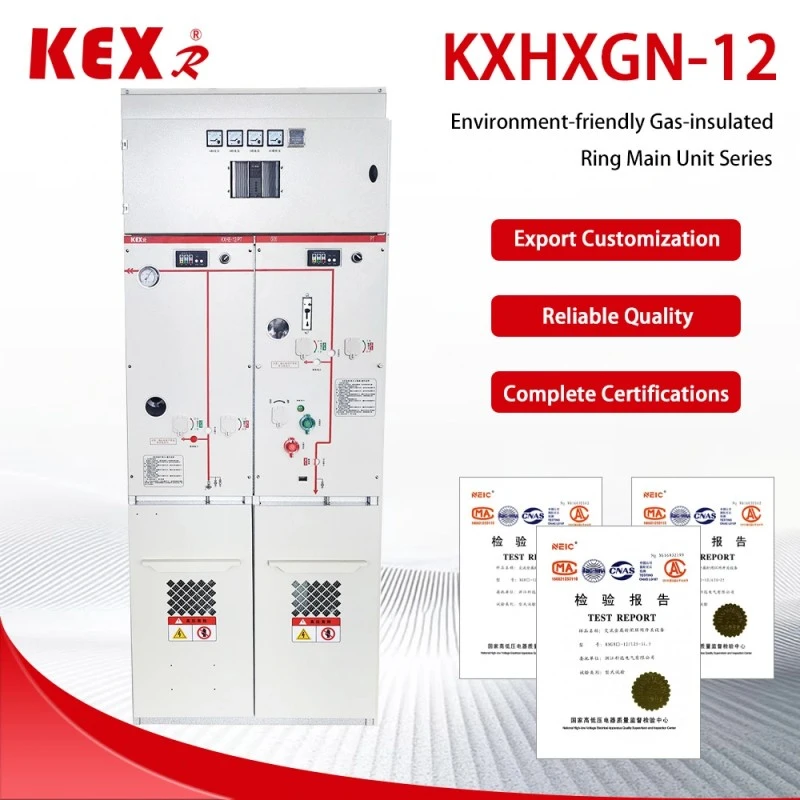

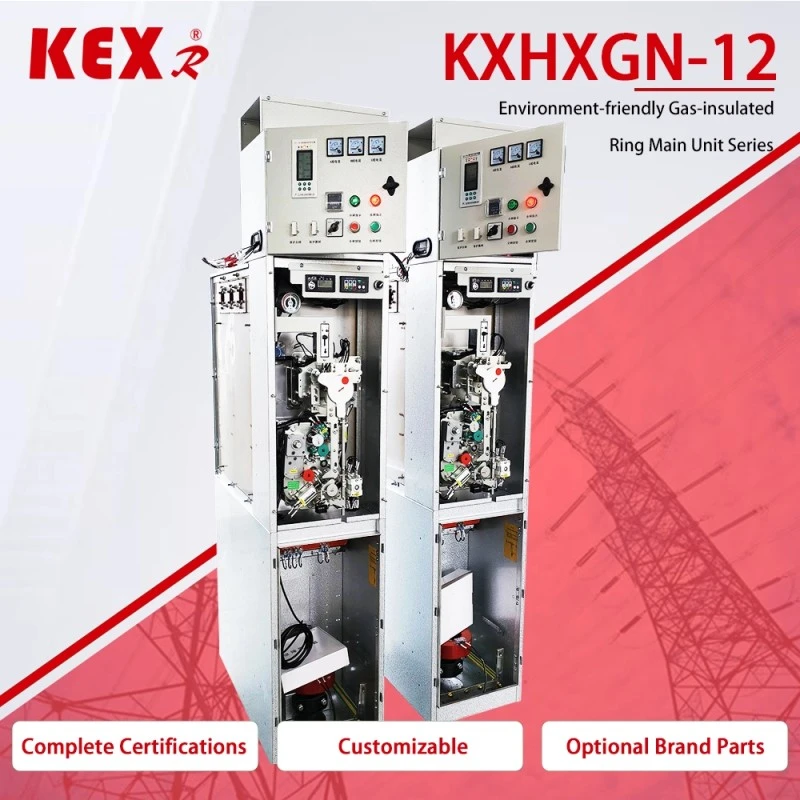

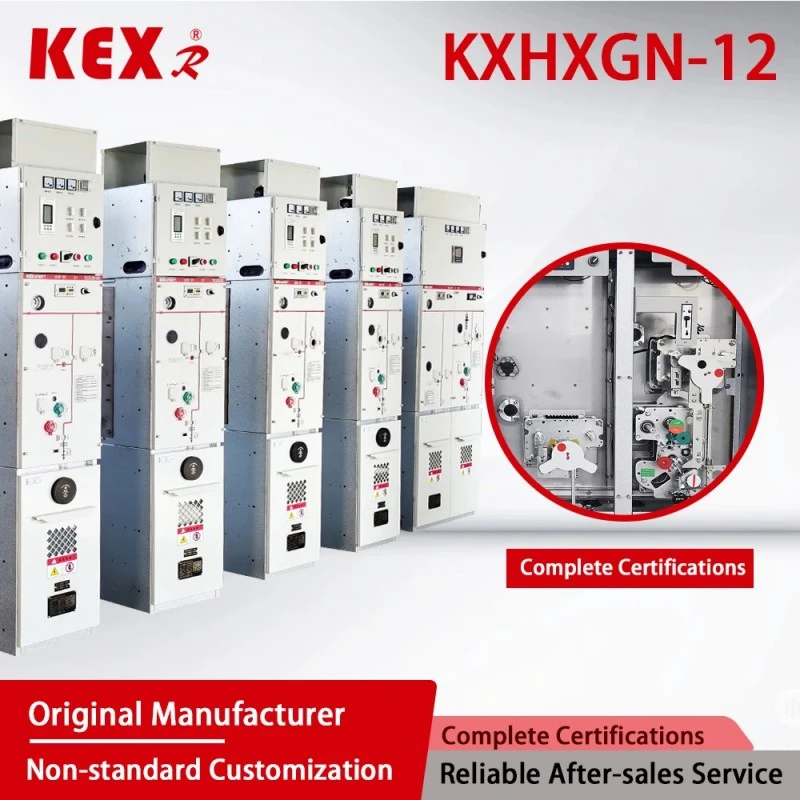

Aplinkai nekenksmingo žiedo pagrindinis blokas

● Pagrindinė aplinkai nekenksmingo žiedo pagrindinio įrenginio funkcija

(1) Aplinkos apsaugos pranašumai

◆Nemokamos SF dujos: aplinkai nekenksmingas žiedinis pagrindinis blokas priima sausą orą, azotą arba naudojamos naujos aplinkos apsaugos dujos (pvz., G, Air Plus® ir kt.), o tai atitinka ES F-dujų reglamentus ir Kinijos „dvigubo anglies dvideginio“ politiką.

◆Mažas anglies dvideginio išmetimas: lyginant su SF žiedine tinklo spintele, GWP (globalinio atšilimo potencialas) artėja prie nulio.

(2) Struktūrinis projektavimas

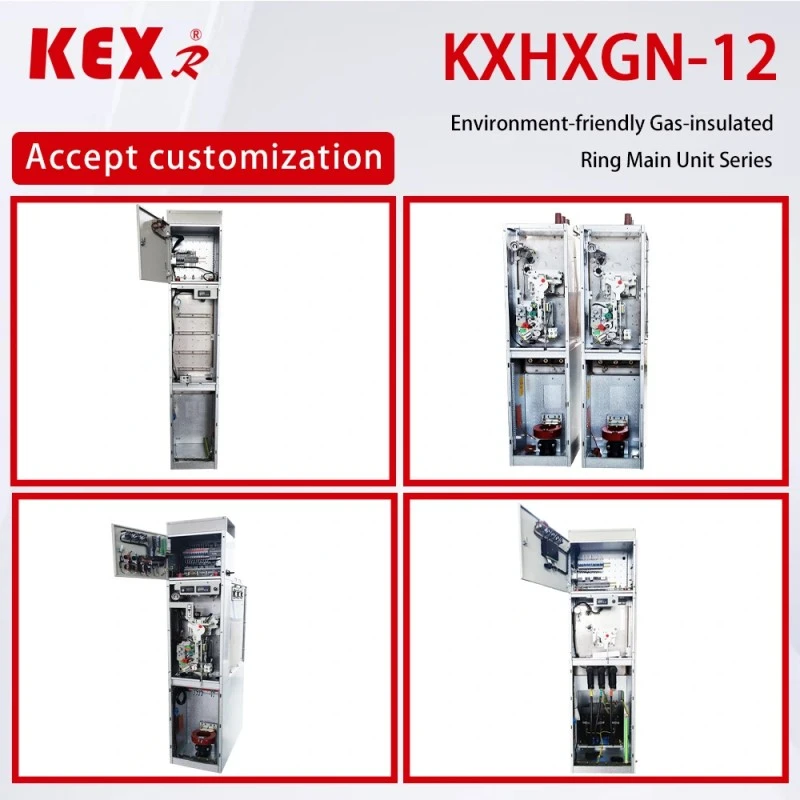

◆Modulinis dizainas: Aplinkai nekenksmingas žiedinis pagrindinis įeinančios linijos, išeinančios linijos, matavimo ir PT blokas gali būti išplėstas.

◆Uždara konstrukcija: Aplinkai nekenksmingo žiedinio pagrindinio bloko apsaugos lygis pasiekia IP67, kuris yra atsparus dulkėms, drėgmei ir kondensatui, tinka atšiaurioms aplinkoms.

◆Kompaktiškas dydis: taupo erdvę nei AIS žiedinė tinklo spintelė ir yra ekologiškesnė nei tradicinė SF₆ GIS.

(3) Pažangios parinktys

Galima pasirinkti išmanųjį stebėjimą (pvz., DTU, temperatūros matavimą internetu, dalinio iškrovimo stebėjimą ir kt.), kad būtų palaikoma daiktų interneto (IoT) prieiga ir vykdomas nuotolinis valdymas bei priežiūra.

● Aplinkai nekenksmingo žiedo pagrindinio įrenginio techniniai parametrai

◆ Grandinės pertraukiklio spintelė

◆ Apkrovos skirstomoji spinta

● Aplinkai nekenksmingo žiedo pagrindinio įrenginio diegimo standartas

◆ Bendrieji GB/T 1022 standartų techniniai reikalavimai aukštos įtampos skirstomiesiems ir valdymo įrenginiams.

◆ GB/T39063640.5kV kintamosios srovės metaliniai skirstomieji įrenginiai ir valdymo įranga.

◆ GB/T1985 Aukštos įtampos kintamosios srovės izoliacinis jungiklis ir įžeminimo jungiklis

◆ GB/T38043,6–40,5 kV kintamosios srovės aukštos įtampos apkrovos jungiklis

◆ GB/T1984 Aukštos įtampos kintamosios srovės grandinės pertraukiklis

◆ GB/T4208 apvalkalo apsaugos lygio IP kodas

◆ GB/T7354 dalinio iškrovimo matavimas

◆ GB/T311.1 Izoliacijos koordinavimas, 1 dalis: apibrėžimas, principai ir taisyklės

● Aplinkai nekenksmingo žiedo pagrindinio įrenginio naudojimo sąlygos

◆ Maksimali temperatūra: +45 laipsniai Celsijaus;

◆ Minimali temperatūra: -25 laipsniai Celsijaus;

◆ Maksimali temperatūra: (24 valandų vidurkis) +35 laipsniai Celsijaus;

◆ Maksimalus vidutinis santykinis oro drėgnumas (24 val. 1: ≤ 95 %; Aukštis virš jūros lygio: ≤ 1500 m; Seisminis pajėgumas: 8 laipsniai;

◆ Apsaugos laipsnis: įkrautas korpuso sandariklis IP67, skirstomosios spintos korpusas IP4x；

◆ Aplinkinis oras neturėtų būti akivaizdžiai užterštas ėsdinančiomis degiosiomis dujomis ir vandens garais.

◆ Nėra dažnos stiprios vibracijos vietos, o atšiaurumo dizainas po atšiauriomis dalimis atitinka visus reikalavimus.

◆ Kai jis naudojamas normaliomis aplinkos sąlygomis nei GB/T3906, vartotojas turi derėtis su KEXR

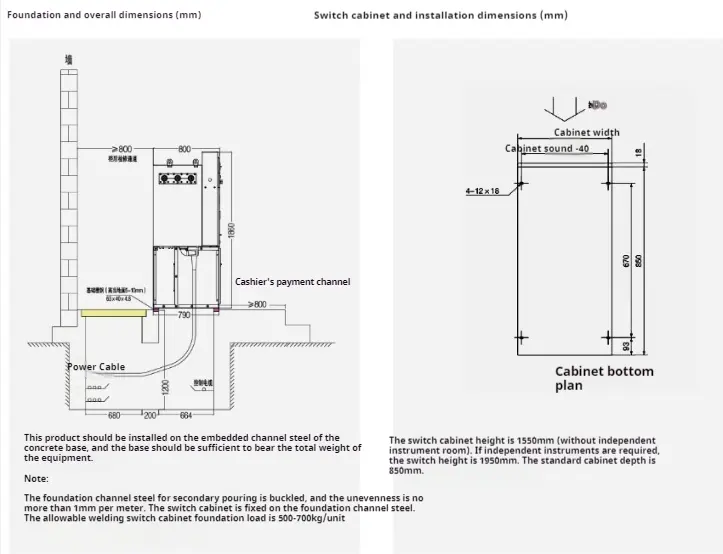

● Montavimo instrukcijos
