Aplinkai nekenksmingas skirstytuvas

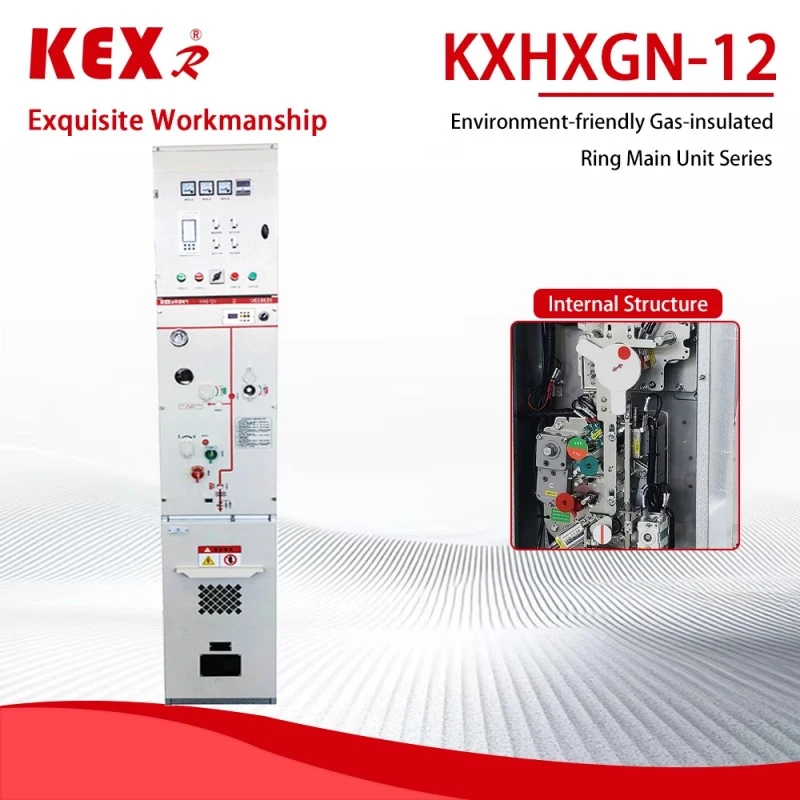

KXHXGN-12 tipo aplinkai nekenksmingi skirstomieji įrenginiai, kuriuos gamina KEXR, elektros perdavimo ir skirstymo įrangos tiekėjas Kinijoje, yra 12 kV dujomis izoliuota žiedinė tinklo spinta su aplinkos apsaugos dujomis (pvz., sausu oru, azotu ar mišriomis dujomis) kaip izoliacinė terpė, tinkama žiedinio tinklo maitinimui, terminalų maitinimui ir nedidelio masto skirstomųjų tinklų atidarymo ir uždarymo stotims.
Modelis: KXHXGN-12
Prekinis ženklas: KEXR

Siųsti užklausą

Prekės aprašymas

● Pagrindinė aplinkai nekenksmingų skirstomųjų įrenginių funkcija

(1) Aplinkos apsaugos pranašumai

◆Nemokamos SF dujos: aplinką tausojantys skirstomieji įrenginiai priima sausą orą, naudojamas azotas arba naujos aplinkos apsaugos dujos, o tai atitinka ES F-dujų reglamentus ir Kinijos „dvigubos anglies dvideginio“ politiką.

◆Mažas anglies dvideginio išmetimas: lyginant su SF žiedine tinklo spintele, GWP (globalinio atšilimo potencialas) artėja prie nulio.

(2) Struktūrinis projektavimas

◆Modulinis dizainas: Aplinkai nekenksmingas įėjimo, išeinančios linijos, matavimo ir PT skirstomasis įrenginys gali būti išplėstas.

◆Uždara konstrukcija: Aplinkai nekenksmingų skirstomųjų įrenginių apsaugos lygis pasiekia IP67, kuris yra atsparus dulkėms, drėgmei ir kondensatui, tinka atšiaurioms aplinkoms.

◆Kompaktiškas dydis: taupo erdvę nei AIS žiedinė tinklo spintelė ir yra ekologiškesnė nei tradicinė SF₆ GIS.

(3) Pažangios parinktys

Galima pasirinkti išmanųjį stebėjimą (pvz., DTU, temperatūros matavimą internetu, dalinio iškrovimo stebėjimą ir kt.), kad būtų palaikoma daiktų interneto (IoT) prieiga ir vykdomas nuotolinis valdymas bei priežiūra.

● Aplinką tausojančių skirstomųjų įrenginių techniniai parametrai

◆ Grandinės pertraukiklio spintelė

Prekė				Vienetas	Duomenys
Nominali įtampa				KV	12
Vardinis dažnis				HZ	50
Vardinis izoliacijos lygis	Atlaiko 1 min darbinį dažnį Įtampa		Į žemę, fazė į fazę	KV	42
			Pertrauka		48
	Apšvietimo impulso atsparumo įtampa (pikiausia)		Į žemę, fazė į fazę	KV	75
			Pertrauka		85
	1 min. maitinimo dažnis, atsparus pagalbinės / valdymo grandinės įtampai (į žemę)			KV	2
Nominali srovė				A	630
Nominali trumpalaikė atsparumo srovė (virtuali vertė)			Pagrindinė grandinė / įžeminimo jungiklis	kA	25/4s
			Įžeminimo grandinė	kA	21,7/4s
Vardinė didžiausia atsparumo srovė			Pagrindinė grandinė / įžeminimo jungiklis	kA	63
			Įžeminimo grandinė	kA	54.5
Nominali trumpojo jungimo srovė ir laikas				kA/Laikas	25/30
Nominali trumpojo jungimo uždarymo srovė (pika)				kA	63
Nominali laido įkrovimo pertraukos srovė				A	25
Nominali pertraukiklio veikimo seka O-0,3s-CO-180s-CO
Mechaninis gyvenimas		Pertraukiklis/atjungiklis		Laikas	10000/3000
IP laipsnis		Užsandarinta dėžutė			IP67
		Jungiklio korpusas			IP4X
Dujų slėgis		Vardinis dujų įkrovimo lygis (20 ℃, manometrinis slėgis)		Mpa	0.02
		Vardinis dujų minimalus veikimo lygis (20 ℃, manometrinis slėgis)		Mpa	0
Sandarinimo efektyvumas,		Metinė nuotėkio norma		% per metus	≤0,05

◆ Apkrovos skirstomoji spinta

Prekė			Vienetas	Duomenys
Nominali įtampa			KV	12
Vardinis dažnis			HZ	50
Vardinis izoliacijos lygis	Atlaiko 1 min darbinį dažnį Įtampa		KV

	Apšvietimo impulso atsparumo įtampa (pikiausia)		KV

	1 min. maitinimo dažnis, atsparus pagalbinės / valdymo grandinės įtampai (į žemę)		KV	2
Nominali srovė			A	630
Nominali trumpalaikė atsparumo srovė (virtuali vertė)		Pagrindinė grandinė / įžeminimo jungiklis	KA	25/4s
		Įžeminimo grandinė	KA	21,7/4s
Vardinė didžiausia atsparumo srovė		Pagrindinė grandinė / įžeminimo jungiklis	KA	63
		Įžeminimo grandinė	KA	54.5
Nominali trumpojo jungimo uždarymo srovė (pika)		Apkrovos jungiklis / įžeminimo jungiklis	KA	63
Nominali aktyviosios apkrovos pertraukimo srovė			A	630
Nominali uždarojo ciklo pertraukiamoji srovė			A	630
5% vardinė aktyviosios apkrovos pertraukimo srovė			A	31.5
Nominali laido įkrovimo pertraukos srovė			A	10
Vardinis aktyvios apkrovos pertraukos laikas			Laikas	100
Nutrūksta įžeminimo srovė			A/Laikas	31,5/10
Esant įžeminimo gedimui, linijų ir kabelių įkrovimo srovė yra atjungta.			A/Laikas	17.4/10
Mechaninis gyvenimas	Pertraukiklis/atjungiklis		A/Laikas	10000/3000
IP laipsnis	Užsandarinta dėžutė			IP67
	Jungiklio korpusas			IP4X
Dujų slėgis	Vardinis dujų įkrovimo lygis (20 ℃, manometrinis slėgis)		Mpa	0.02
	Vardinis dujų minimalus veikimo lygis (20 ℃, manometrinis slėgis)		Mpa	0
Sandarinimo efektyvumas,	Metinė nuotėkio norma		% per metus	≤0,05

● Aplinkai nekenksmingų skirstomųjų įrenginių diegimo standartas

◆ Bendrieji GB/T 1022 standartų techniniai reikalavimai aukštos įtampos skirstomiesiems ir valdymo įrenginiams.

◆ GB/T39063640.5kV kintamosios srovės metaliniai skirstomieji įrenginiai ir valdymo įranga.

◆ GB/T1985 Aukštos įtampos kintamosios srovės izoliacinis jungiklis ir įžeminimo jungiklis

◆ GB/T38043,6–40,5 kV kintamosios srovės aukštos įtampos apkrovos jungiklis

◆ GB/T1984 Aukštos įtampos kintamosios srovės grandinės pertraukiklis

◆ GB/T4208 apvalkalo apsaugos lygio IP kodas

◆ GB/T7354 dalinio iškrovimo matavimas

◆ GB/T311.1 Izoliacijos koordinavimas, 1 dalis: apibrėžimas, principai ir taisyklės

● Aplinkai nekenksmingų skirstomųjų įrenginių naudojimo sąlygos

◆ Maksimali temperatūra: +45 laipsniai Celsijaus;

◆ Minimali temperatūra: -25 laipsniai Celsijaus;

◆ Maksimali temperatūra: (24 valandų vidurkis) +35 laipsniai Celsijaus;

◆ Maksimalus vidutinis santykinis oro drėgnumas (24 val. 1: ≤ 95 %; Aukštis virš jūros lygio: ≤ 1500 m; Seisminis pajėgumas: 8 laipsniai;

◆ Apsaugos laipsnis: įkrautas korpuso sandariklis IP67, skirstomosios spintos korpusas IP4x；

◆ Aplinkinis oras neturėtų būti akivaizdžiai užterštas ėsdinančiomis degiosiomis dujomis ir vandens garais.

◆ Nėra dažnos stiprios vibracijos vietos, o atšiaurumo dizainas po atšiauriomis dalimis atitinka visus reikalavimus.

◆ Kai jis naudojamas normaliomis aplinkos sąlygomis nei GB/T3906, vartotojas turi derėtis su KEXR

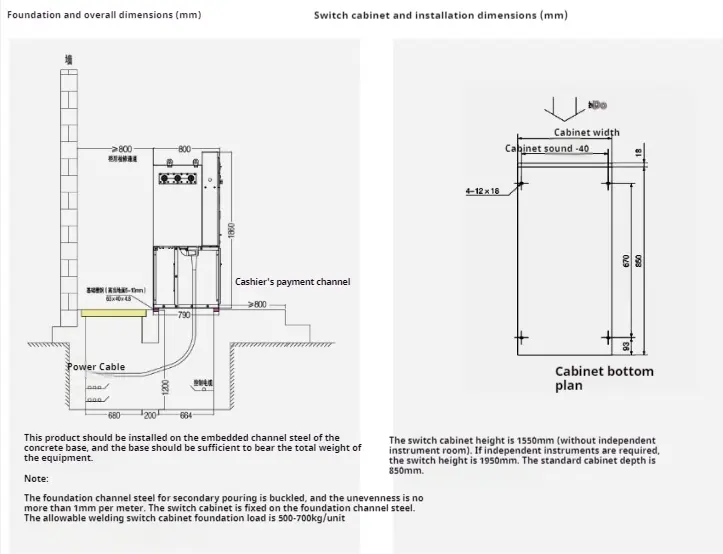

● Montavimo instrukcijos

Environment Friendly Switchgear
