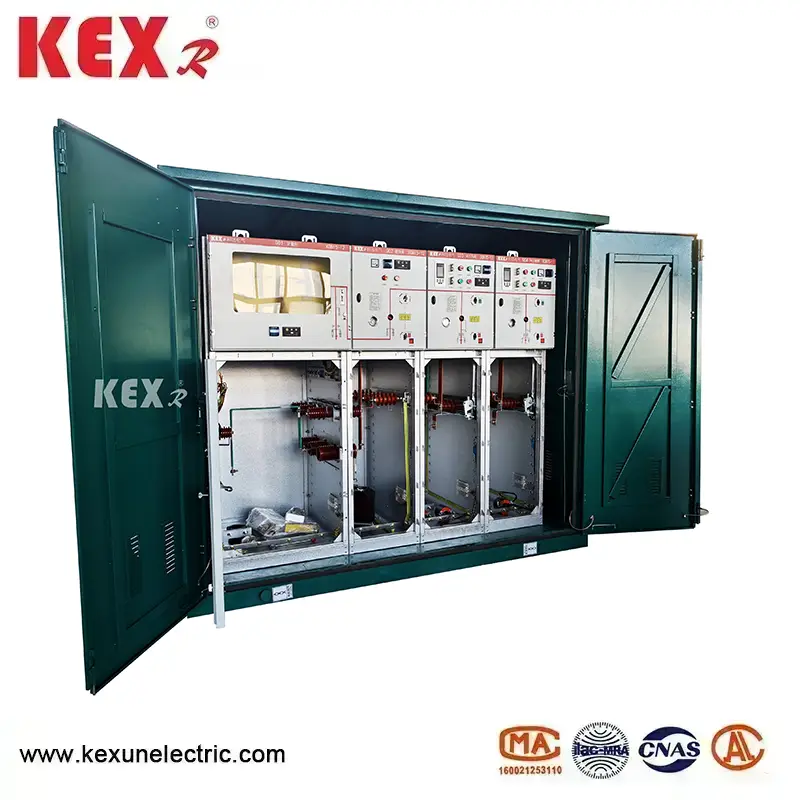

SF6 žiedo pagrindinio bloko spintelė

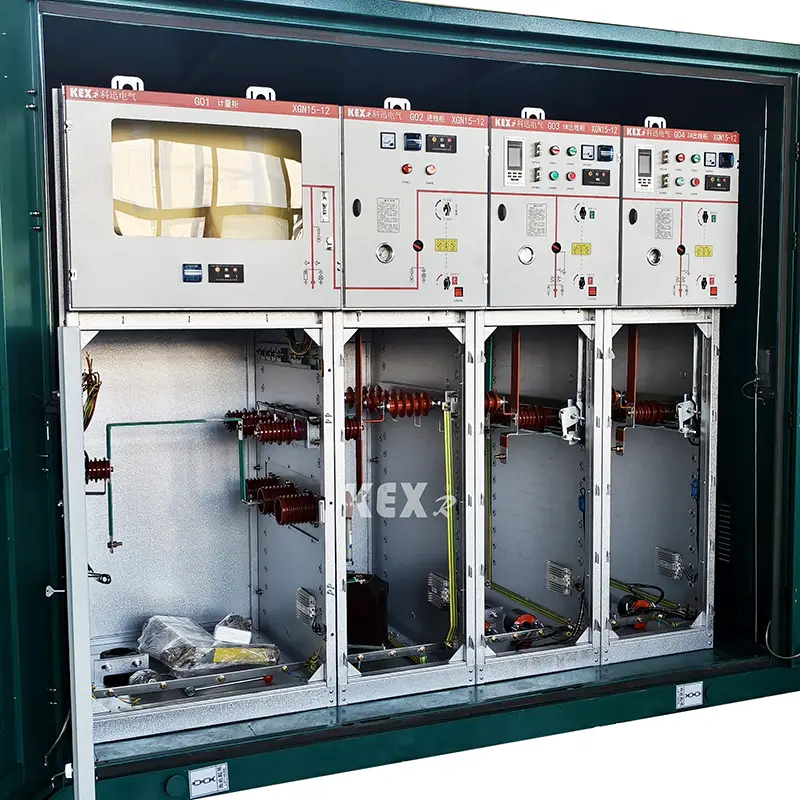

●Komponentai

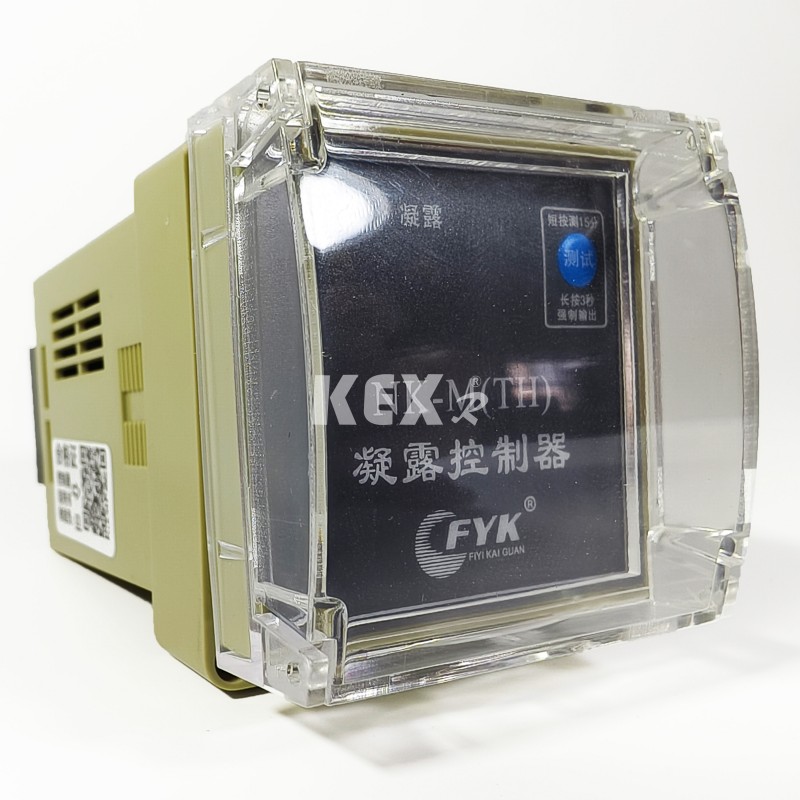

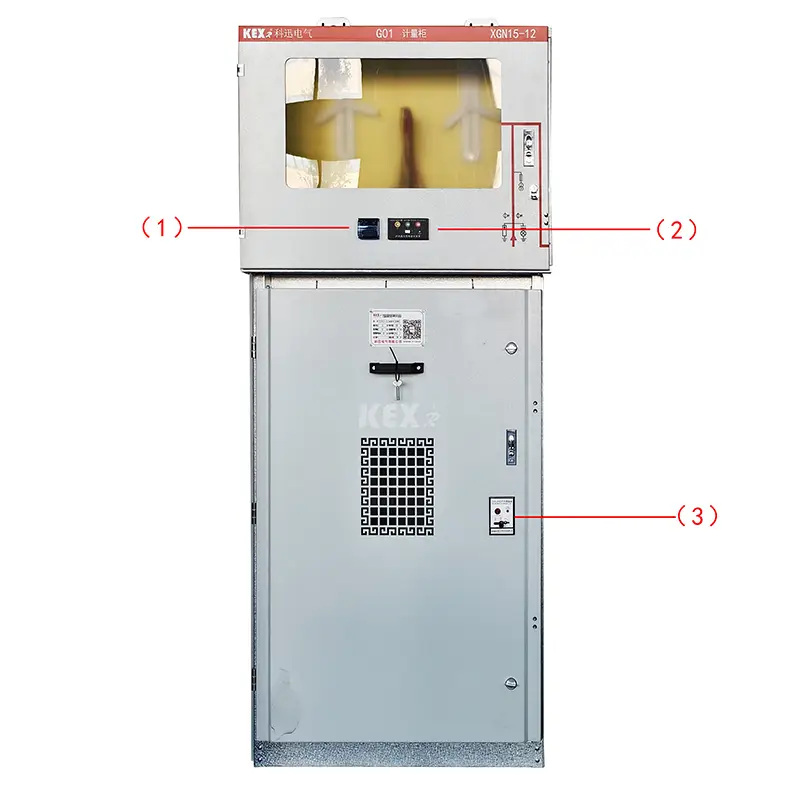

1. .Kondensato reguliatorius

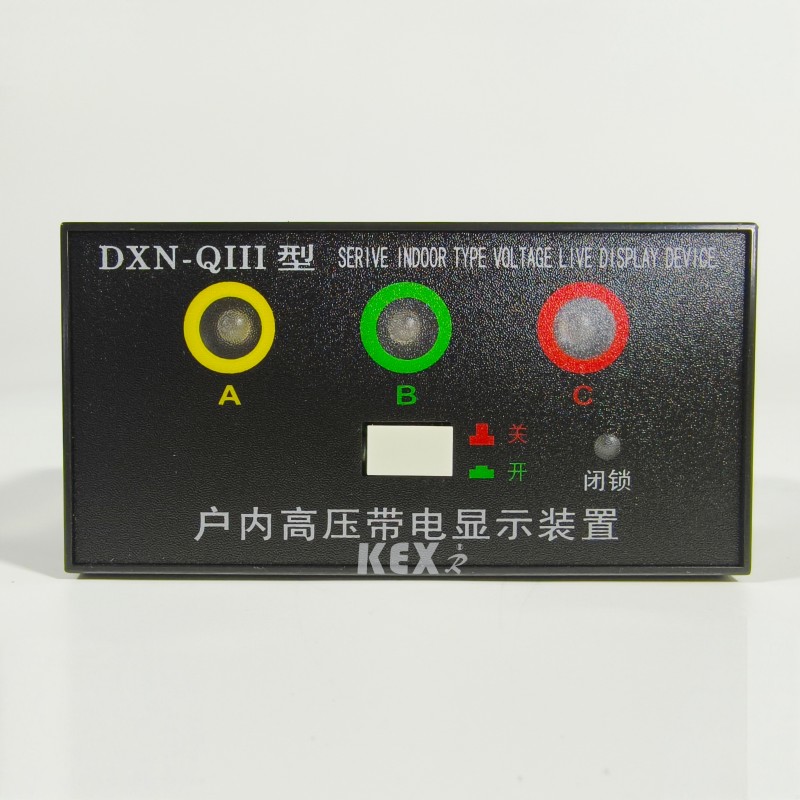

2. Įkrautas ekranas

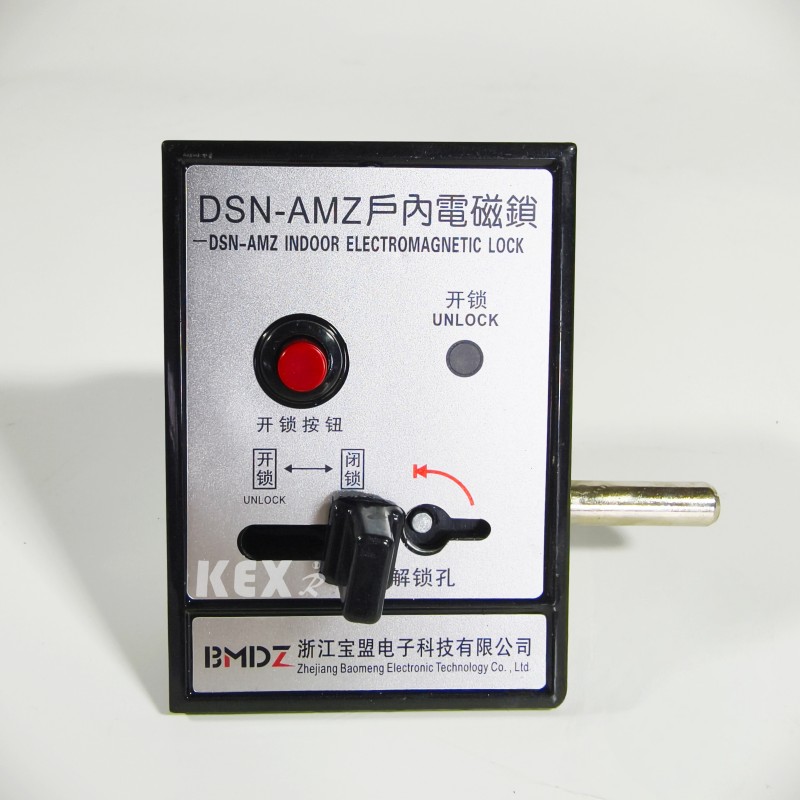

3.Patalpų elektromagnetinė spyna

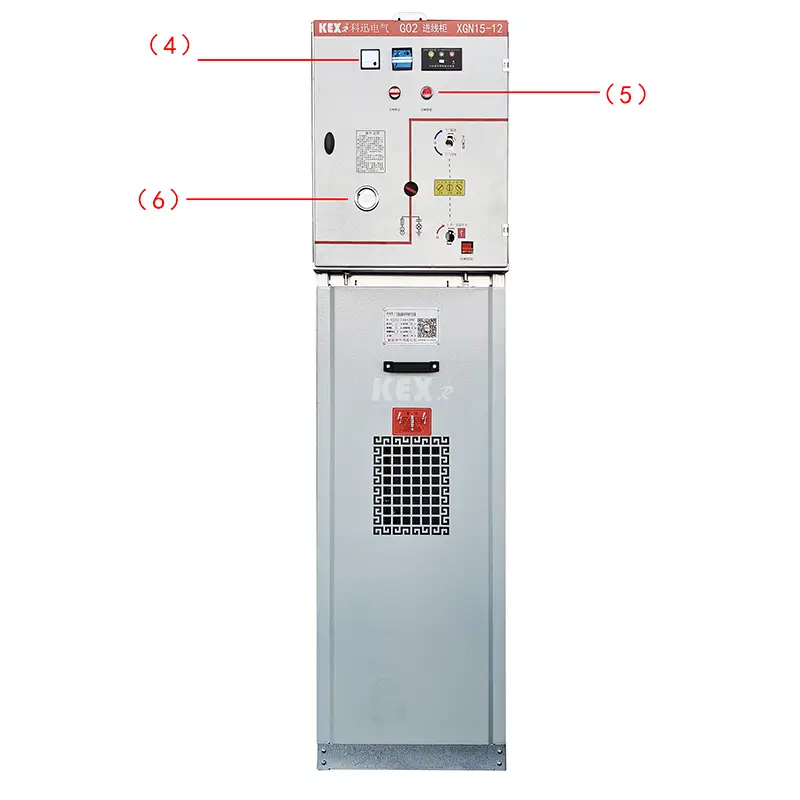

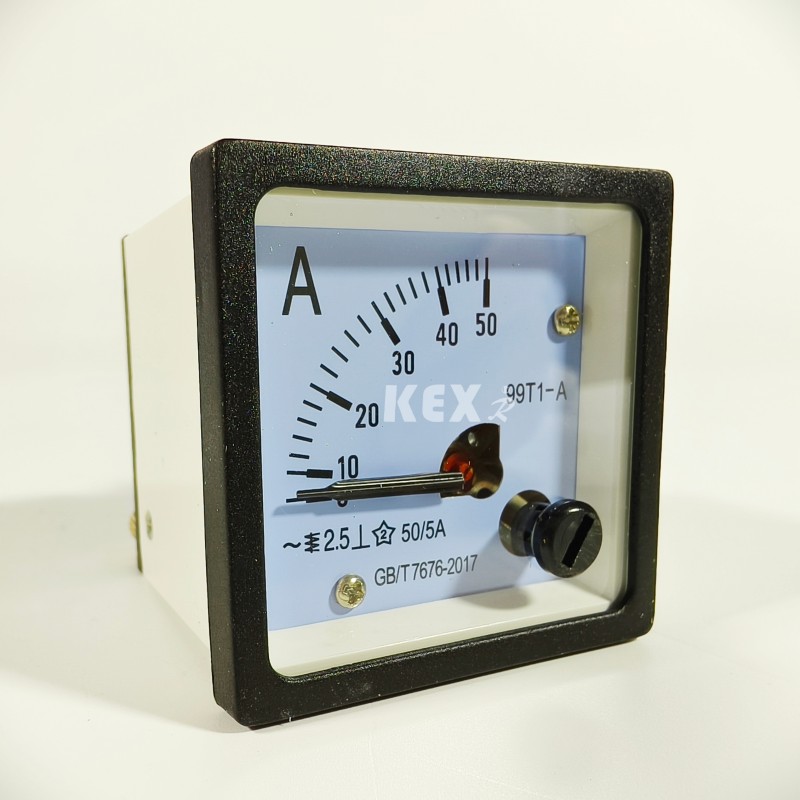

4. Ampermetras

6.Barometras

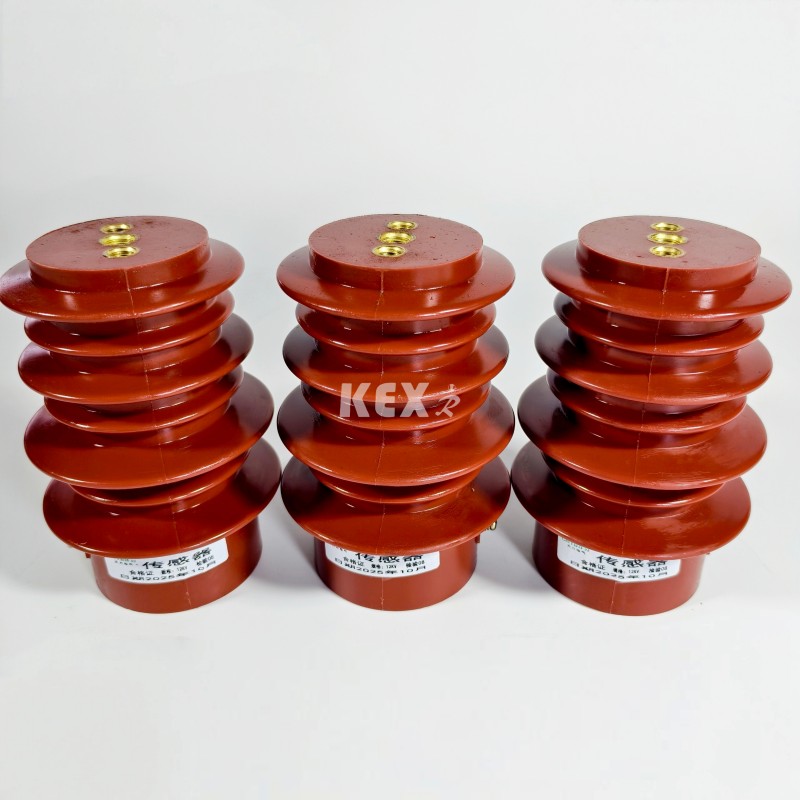

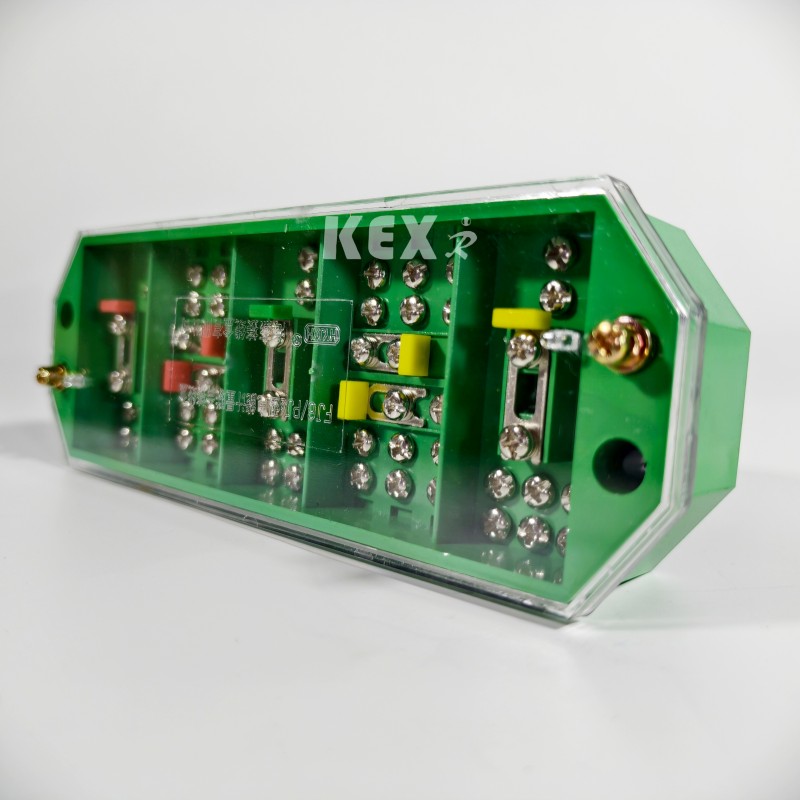

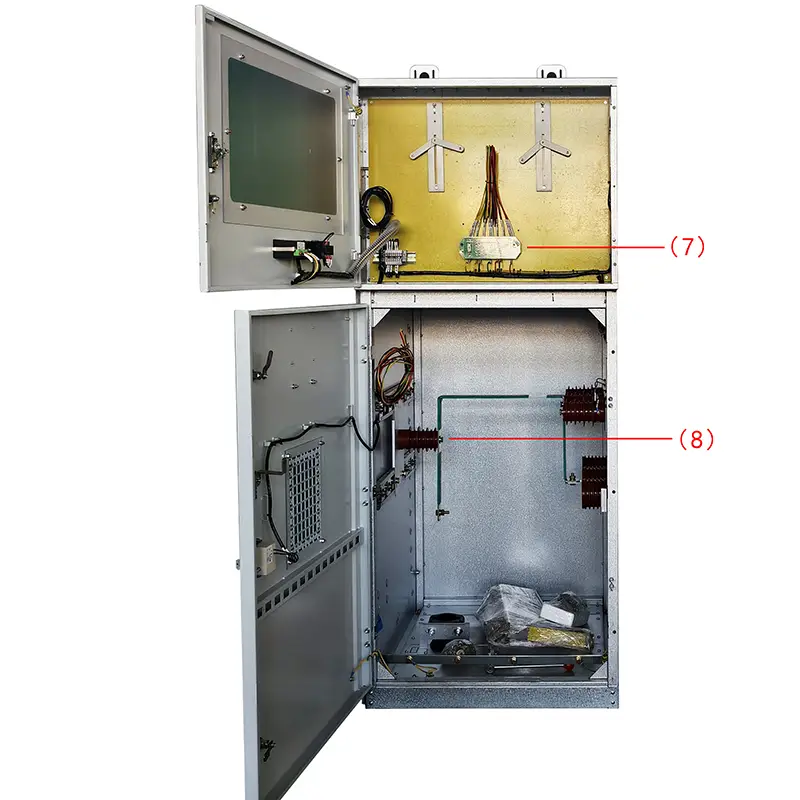

7. 3 3 fazės 3 laidų elektros jungtis

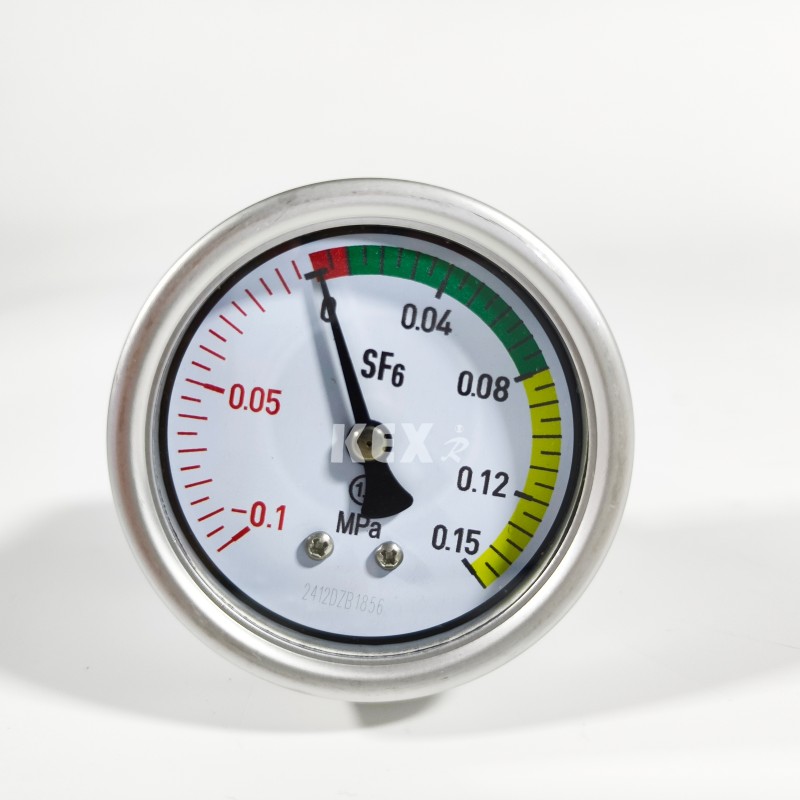

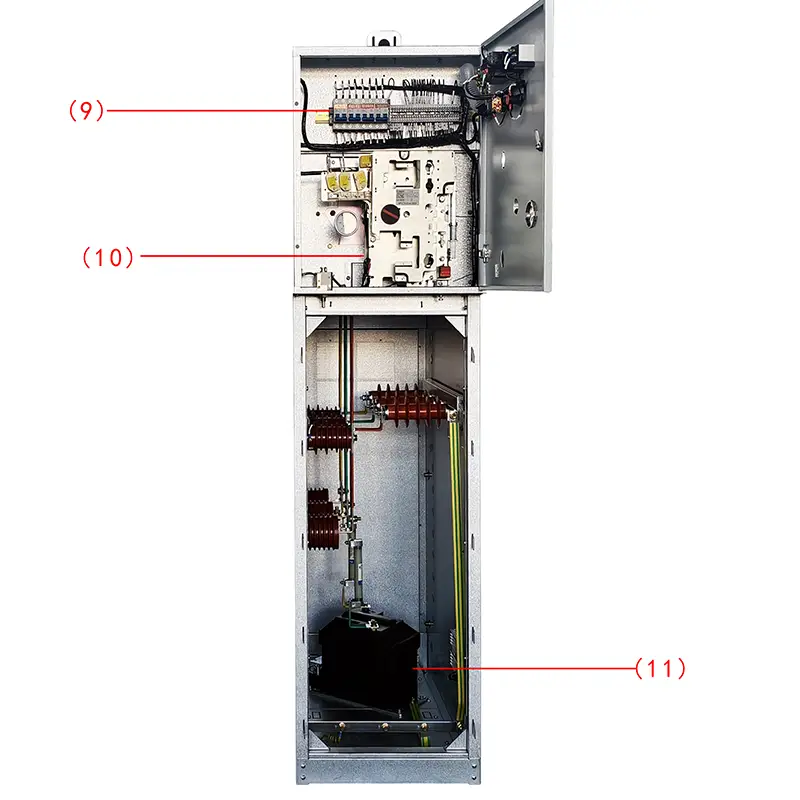

8.Siųstuvas

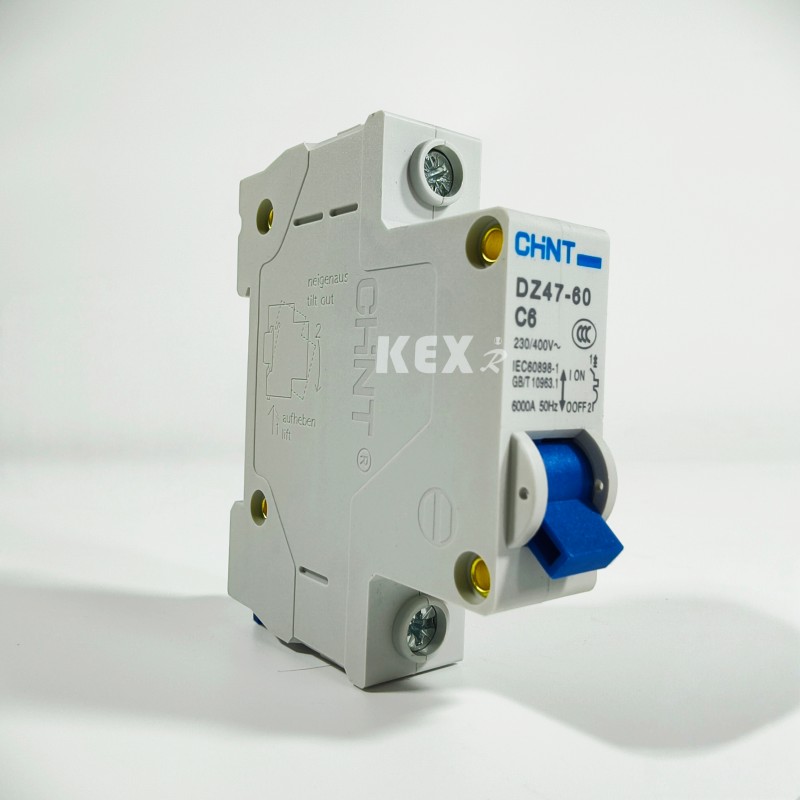

9. Mcb

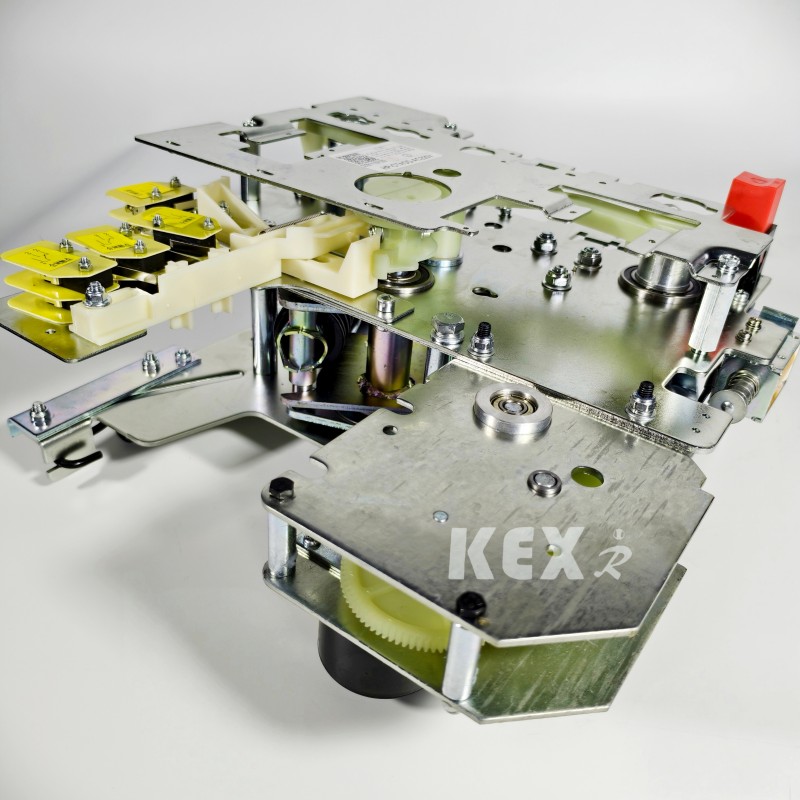

10. Veikimo mechanizmas

11.VT

● Sąlygų naudojimas

XGN15-12 tipo modulinė SF6 žiedinė pagrindinio bloko spintelė yra naujos kartos kompaktiškas ir išplečiamas metalinis uždaras skirstomasis įrenginys su sieros heksafluorido jungikliu kaip pagrindiniu jungikliu ir oro izoliacija visai spintai. Jis pasižymi paprastos struktūros, lankstaus veikimo, patikimo blokavimo ir patogaus montavimo charakteristikomis ir gali pateikti patenkinamus techninius sprendimus įvairioms programoms ir skirtingiems vartotojų poreikiams. Jame pritaikyta jutimo technologija ir naujausia apsauginė relė, taip pat pažangios techninės charakteristikos ir lengva bei lanksti surinkimo schema, kuri gali visiškai patenkinti kintančius rinkos poreikius.

Pagrindiniai XGN15-12 SF6 žiedinio pagrindinio bloko korpuso jungikliai pritaikyti atitinkamai FLN36 ir FLN48, SF6 apkrovos jungikliai ir ABB originalus SFG, o ABB originalūs VD4/S, HD4/S grandinės pertraukikliai ir VS1 automatiniai jungikliai taip pat gali būti komplektuojami pagal vartotojų poreikius.

● Darbo aplinka

◆ Aukštis≤1000m

◆Aplinkos temperatūra -25 ~ 40 ℃

◆Vidutinė paros santykinė oro drėgmė neviršija 95%; Vidutinė mėnesio santykinė oro drėgmė neviršija 90 %;

◆ Seisminė talpa: 8 laipsniai;

◆ Jokios stiprios vibracijos ir smūgių, taip pat vietose, kuriose yra gaisro, cheminės korozijos ir sprogimo pavojus.

● Standartai

XGN15-12 modulinė SF6 žiedinė pagrindinio bloko spintelė atitinka toliau nurodytus standartus

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●XGN15-12 tipo modulinės SF6 žiedinės pagrindinio bloko spintelės techninių parametrų lentelė

● XGN15-12 tipo modulinės SF6 žiedinės pagrindinio bloko spintelės struktūra

◆Šynų patalpa: apkrovos jungiklis

Komutatorių patalpoje sumontuotas trijų stočių apkrovos jungiklis. Apkrovos jungiklio korpusas pagamintas iš epoksidinės dervos ir užpildytas sieros heksafluoridu (SF6) Dujos yra izoliacinė terpė, o S6F gali būti montuojamas skirstomojoje patalpoje pagal kliento reikalavimus. Dujų tankio matuoklis arba dujų tankio matuoklis su aliarmo kontaktu.

◆Kabelių patalpa: valdymo mechanizmas, blokavimo mechanizmas ir žemos įtampos valdymo patalpa.

Apkrovos skirstomojoje spintoje yra daug kabelių patalpos, kuri daugiausia naudojama kabelių prijungimui, todėl viengysliai arba trijų gyslų kabeliai gali būti jungiami paprastomis neekranuotomis kabelių galvutėmis, o tuo pačiu metu galima įrengti žaibo iškroviklį, srovės transformatorių, apatinį įžeminimo jungiklį ir kitus elementus. Pagal standartinę konstrukciją spintos duryse yra stebėjimo langas ir apsauginis blokavimo įtaisas, o kabelių patalpos apatinėje plokštėje yra sandarinimo dangtelis ir kabelio gnybtas su atitinkamo dydžio atraminiu rėmu. Kabelių patalpos apatinę plokštę ir priekinių durų rėmą galima nuimti, kad būtų lengviau montuoti kabelius.

◆ Minkymo mechanizmas, blokavimo mechanizmas ir žemo slėgio valdymo patalpa

Žemos įtampos kamera su blokavimu tuo pat metu atlieka valdymo pulto vaidmenį. Žemos įtampos kameroje yra spyruoklinis valdymo mechanizmas su padėties indikatoriumi, mechaninis blokavimas ir įtaisas, taip pat gali būti komplektuojami pagalbiniai kontaktai, išjungimo ritė, avarinio išjungimo mechanizmas, talpinis tiesioginis ekranas, raktinis užraktas ir elektrinis valdymo įtaisas. Tuo pačiu metu žemos įtampos kameros erdvėje taip pat gali būti įrengta valdymo grandinė, matavimo prietaisas ir apsauginė relė. 750 mm pločio spintelė turi dvi identiškas žemos įtampos kameras, kurias galima komplektuoti su daugiau priedų. Visa XGN15 skirstomoji spinta gali būti padalinta į dvi dalis, viršutinėje spintos dalyje yra magistralės patalpa, apkrovos jungiklis, valdymo mechanizmas ir žemos įtampos patalpa, kuri yra atskirta nuo apatinės kabelių patalpos. Todėl viršutiniame bloke sumontuotą įrangą galima saugiai ir patogiai kapitališkai remontuoti ir pertvarkyti, o visą viršutinį bloką pakeisti.

◆ Šynų patalpa

Šynų patalpa įrengta viršutinėje spintos dalyje. Autobusų patalpoje pagrindiniai autobusai yra sujungti ir važiuoja per visą skirstyklų eilę.

● Pagrindiniai XGN15-12 tipo modulinio SF6 žiedinio pagrindinio bloko korpuso komponentai

▶FLN36 tipo SF6 apkrovos jungiklis yra sukurtas ir pagamintas įmonei diegiant užsienio technologijas ir pagal vidaus elektros sistemos reikalavimus, jis turi tris darbo būsenas: uždarymas, atidarymas ir įžeminimas

▶Dinaminiai ir statiniai apkrovos jungiklio kontaktai dedami į sustiprintos struktūros epoksidinės dervos apvalkalą, SF6 dujos naudojamos kaip lanko gesinimo terpė, oro slėgis yra 14 barų. Kiekvienas apkrovos jungiklis yra sandarus ir nereikalauja priežiūros, o barometrą galima pasirinkti atskirai. Apkrovos jungiklio montavimo būdas yra plieninė pertvara tarp kabelių patalpos ir autobusų patalpos ir sumontuota horizontaliai, kad atitiktų griežčiausius eksploatavimo ir priežiūros saugos reikalavimus. Jei viduje susidaro lankas, apkrovos jungiklio korpuso gale yra struktūrinė silpnoji vieta, kuri bus nuplaunama, o tada spintelės lankinis išleidimo vožtuvas bus nuplautas, kad būtų nukreiptas per didelio slėgio oro srautas iš spintos.

▶ SF6 apkrovos jungiklis turi du valdymo mechanizmus: vienos spyruoklinį valdymo mechanizmą (K tipo) ir dvigubą spyruoklinį valdymo mechanizmą (A tipo), elektrinį mechanizmą galima pridėti prie pirmiau minėtų dviejų valdymo mechanizmų tipų, kad būtų galima valdyti nuotolinį elektrinį valdymą.

●Pasirinkimo schemos

□1 schemos pavyzdys

◆Standartinė konfigūracija ir charakteristikos

▶630A autobusas

▶Apkrovos jungiklis: FLN36-12D/T630-20

▶Trijų stočių apkrovos jungiklis (uždarymas, izoliavimas, įžeminimas) arba dviejų stočių jungiklis (uždarymas, izoliavimas)

▶Vizualieji langai montuojami jungiklio valdymo gale.

▶Pagrindinis jungiklis ir įžeminimo jungiklis valdomi iš dviejų atskirų veikimo angų ir yra savaime užsifiksuojantys.

▶Apkrovos jungiklio ir įžeminimo jungiklio padėties indikatorius

▶ Jungiklio korpusas su talpinės įtampos indikatoriumi

▶ SF6 dujų slėgio matuoklis su tankio rele

▶Įžeminimo jungiklis sujungiamas su priekiniu kabelių skyriaus skydeliu

◆ Pasirenkama konfigūracija ir funkcijos

▶Rezervuotas autobuso pratęsimas

▶ Apkrovos perjungimo variklis: AC220V/110V DC220V/110V/48V

▶Trumpojo jungimo ir įžeminimo gedimo indikatorius

▶ Apsaugos nuo žaibo įtaisas (paskirstymo tipas, elektrinės tipas, išleidimo tipas)

▶ KT ir matuoklio matavimas

▶Įtampos transformatorius PT darbiniam maitinimo šaltiniui

▶AC110V / 220V įžeminimo įėjimo linijos uždarymas (įžeminimo jungiklis ir uždaro įžeminimo uždarymo apatiniai vartai, kai apatinis kabelis yra įtampa)

▶Pagalbinis kontaktas: pagrindinis jungiklis 4NO+4NC įžeminimo jungiklis 2NO+2NC

□2 schemos pavyzdys

◆ Standartinė konfigūracija ir charakteristikos ·

▶630A pagrindinė šyna

▶Apkrovos jungiklis: FLN36-12D/T100-50

▶Trijų stočių apkrovos jungiklis (uždarymas, izoliavimas ir įžeminimas)

▶Trijų stočių apkrovos jungiklis, saugiklio galvutė ir saugiklio galo įžeminimo jungiklis

▶Mechaniniam sujungimui

▶Saugiklio suveikimo indikatorius ir nuotolinis signalo perdavimas

▶ Jungiklio valdymo gale sumontuotas vaizdinis langas.

▶Pagrindinis jungiklis ir įžeminimo jungiklis valdomi iš dviejų atskirų veikimo angų ir yra savaime užsifiksuojantys.

▶Apkrovos jungiklio ir įžeminimo jungiklio padėties indikatorius

▶ Jungiklio korpusas su talpinės įtampos indikatoriumi

▶ SF6 dujų slėgio matuoklis su tankio rele

▶Įžeminimo jungiklis sujungiamas su priekiniu kabelių skyriaus skydeliu

◆ Pasirenkama konfigūracija ir funkcijos

▶Rezervuotas autobuso pratęsimas

▶ Apkrovos perjungimo variklis: AC220V/110V DC220V/110V/48V

▶Trumpojo ir įžeminto gedimo indikatorius

▶ KT ir matuoklio matavimas

▶Nutrūkusios įtampos išjungimas AC220V

▶Viršsrovių atjungiklis: GL25/5

▶Pagalbiniai kontaktai:pagrindinis jungiklis 4NO+4NC įžeminimo jungiklis 2NO+NC

▶ Išjungimo ritė: AC220V/110V DC220V/110V/48V

▶Saugiklio saugiklis (gedimo signalas): 1 NE

▶Slėgio matuoklis su signalu:1NO

□3 schemos pavyzdys

Pirminės programos numeris D07

◆Standartinė konfigūracija ir charakteristikos

▶Du LZZBJ9 srovės transformatoriai

▶Du JDZ įtampos transformatoriai

▶Apsaugokite PT saugiklį

▶Kabelinės patalpos priekinio skydo blokavimas

◆Pasirenkama konfigūracija ir funkcijos

▶AVoltmetras su jungikliu

▶Ampermetras su jungikliu

▶3 CT, 3 PT

▶ Talpinės įtampos indikatorius, rodantis įtampą skirstomojoje spintelėje

▶ Vatvalandžių skaitiklis

▶Neigiama kontrolė
