ZW7-40.5 tipo trijų polių lauko VCB Produkto savybės

Itin didelis patikimumas

Visiškai nereikalaujantis priežiūros per visą gyvenimą.

Turi ilgą mechaninį ir elektrinį tarnavimo laiką.

Visa mašina yra mažo dydžio, lengvas ir lengvai montuojama.

Naudojant ZW7-40.5 tipo trijų polių lauko VCB sąlygas

¨ Aplinkos temperatūra: -30℃～60℃；

¨ Aukštis: mažesnis nei 3000 m；

¨ Vėjo greitis:≤34m/s；

¨ Galima nepaisyti vibracijos arba žemės judėjimo iš skirstomųjų įrenginių ir valdymo įrangos išorės.；

¨ Taršos laipsnis: Ⅳ；

¨ Laikymo temperatūra: -40 ℃ - 85 ℃.

1.2 Techninis ZW7-40.5 tipo trijų polių lauko VCB parametras

Pagrindinis grandinės pertraukiklio techninis parametras

Pagrindinis mechaninis grandinės pertraukiklio parametras

Grandinės pertraukiklio sandara ir veikimo principas

ZW7-40.5 Trijų polių lauko VCB daugiausia sudarytas iš integruoto magnetinio poliaus, srovės transformatoriaus, valdymo mechanizmo ir dėžutės. Šio tipo grandinės pertraukiklis yra miniatiūrinis, o jo korpusas pagamintas iš aukštos kokybės nerūdijančio plieno dėžutės. Srovės transformatorių galima pasirinkti pagal vartotojo poreikius.

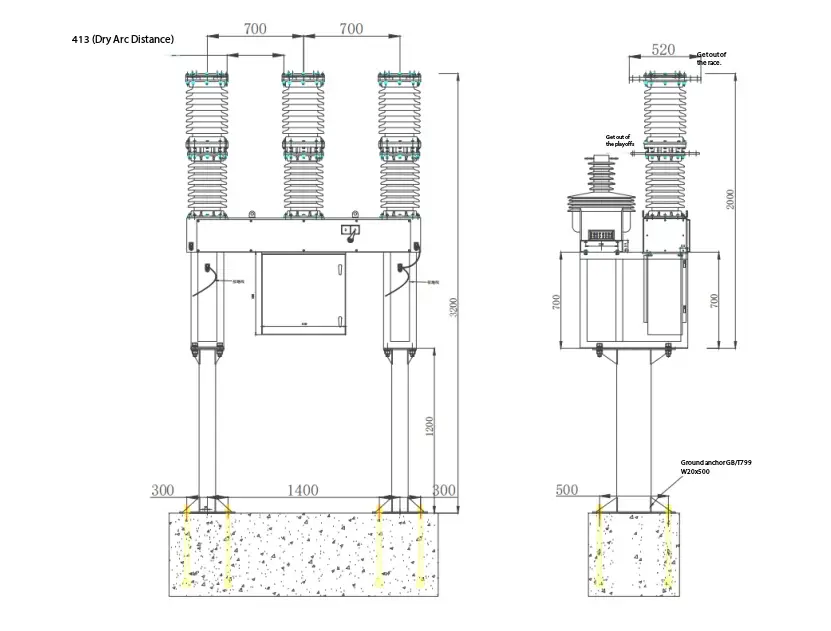

ZW7-40.5/grandinio pertraukiklio kontūro brėžinys

ZW7-40.5 Trijų polių lauko VCB ir išmanusis valdymo derinys. Jungiklio įjungimas-išjungimas gali būti vykdomas lokaliai, taip pat jis gali būti valdomas nuotoliniu būdu per ryšio sąsają. Į valdymo centrą gali būti perduodama ir kita grandinės pertraukiklio informacija, o ryšio kanalas gali būti kabelis, šviesolaidis, GPRS/CDMA, GSM ir kt.

Grandinės pertraukiklio veikimo principas

3.1 Lanko gesinimo principas:

ZW7-40.5 Trijų polių lauko VCB pritaikytas vakuuminis pertraukiklis, o vakuumas naudojamas kaip lanko gesinimo ir izoliacinė terpė, kuri pasižymi itin dideliu vakuumo laipsniu. Kai veikiant valdymo mechanizmui elektra išjungiami judantys ir statiniai kontaktai, tarp kontaktų susidarys vakuuminis lankas. Tuo pačiu metu dėl specialios kontaktų struktūros tarpe tarp kontaktų taip pat bus sukurtas atitinkamas išilginis magnetinis laukas, kuris paskatins vakuumo lanką išlikti difuziniu, o lankas tolygiai paskirstytas kontaktiniame paviršiuje, kad būtų išlaikyta žema lanko įtampa. Kai srovė natūraliai kerta nulį, likutiniai jonai, elektronai ir metalo garai gali susijungti arba kondensuotis ant kontaktinio paviršiaus ir ekrano per mikrosekundžių eilę. Kadangi vakuuminiam lankui valdyti naudojamas išilginis magnetinis laukas, vakuuminis grandinės pertraukiklis turi stiprią ir stabilią savybę nutraukti srovę.

3.2 Elektros energijos kaupimas: Variklis veikia išėjimo sukimo momentą ant mechanizmo krumpliaračio ir perduoda jį didžiajai veleno žvaigždutei, taip priversdamas suktis švaistiklio svirtį, o uždarymo spyruoklė kaupia energiją. Kai švaistiklio svirties varžtas paspaudžia eigos jungiklį, variklio maitinimas nutrūksta ir spyruoklės energijos kaupimas baigiamas.

3.3 Rankinis energijos kaupimas: to sukimo mechanizmo išėjimo velenas sukimo momentą perduoda didžiajai pavarai, kuri yra visiškai sujungta su mažąja krumpliaračiu per išėjimo veleno krumpliaratį, todėl švaistiklio svirtis pradeda suktis, kad uždaromoji svirtis galėtų kaupti energiją.

3,4O uždarymo elektromagneto veikimas: mechanizmui gavus uždarymo signalą, uždarymo elektromagneto judanti geležinė šerdis pajuda aukštyn, stumdama uždarymo svirtį, kad ji judėtų aukštyn, kad uždarymo veleno pusė suktųsi prieš laikrodžio rodyklę. Atleiskite uždarymo skląsčio apribojimą. Tuo pačiu metu uždarymo skląstis sukasi prieš laikrodžio rodyklę, veikiant voleliui, atleisdamas energijos kaupimo priežiūrą. Pagrindinio veleno kumštelis sukuria smūgio jėgą dėl uždarymo spyruoklės susitraukimo jėgos ir atsitrenkia į rankinio energijos kaupimo veleno (tai yra išėjimo veleno) svirties svirtį, kuri per švaistiklį perduodama į jungiklį, taip užbaigiant uždarymo operaciją.

3.5 Rankinis valdymas: kai ant uždarymo pusės veleno sumontuota pavarų dėžė sukasi prieš laikrodžio rodyklę, ji varo uždaromąją pusę veleno suktis prieš laikrodžio rodyklę. Kad būtų sukurtas toks pat efektas, kaip ir uždarymo elektromagnetas.

3.6 Uždarymo operacija: mechanizmui išleidus energiją kaupiančios spyruoklės energiją, jis užbaigia uždarymo operaciją. Uždarymo būsenoje mechanizmas vėl atlieka energijos kaupimo operaciją. Pasibaigus energijos kaupimo operacijai, mechanizmas yra uždarytoje energijos kaupimo būsenoje, o gavus tinkamą signalą, mechanizmas gali atlikti automatinio pakartotinio uždarymo operaciją.

3.7 Stabdžių atleidimo elektromagneto veikimas: mechanizmui gavus stabdžių atleidimo signalą, judanti stabdžių atleidimo elektromagneto šerdis pasislenka aukštyn, stumdama stabdžių atleidimo svirtį, kad stabdžių atleidimo ašis suktųsi prieš laikrodžio rodyklę. Atleiskite stabdžių atleidimo skląsčio suvaržymą. Tuo pačiu metu stabdžių atleidimo skląstis sukasi prieš laikrodžio rodyklę, veikiant ritinėlio slėgiui, o svirties svirtis sukasi prieš laikrodžio rodyklę dėl kai kurių stabdžių spyruoklių stūmos jungiklyje, taip užbaigiant stabdžių atleidimo operaciją.

3.8 Rankinis valdymas: Kai šakė, pritvirtinta prie stabdžių pusės veleno, sukasi prieš laikrodžio rodyklę, ji verčia stabdžių pusę veleną suktis prieš laikrodžio rodyklę, taip sukuriant tokį patį poveikį kaip ir veikiant stabdžių elektromagnetui.3.8 Rankinis valdymas: kai ant stabdžio pusės veleno pritvirtinta šakutė sukasi prieš laikrodžio rodyklę, taigi, ji varo tą patį stabdžio pusę veleno sukimąsi prieš laikrodžio rodyklę. stabdžių elektromagnetas.

3.9 Perkrovos išjungimo veikimas: kai per didelės srovės išjungimo per didelės srovės ritė eina per nurodytą išjungimo srovę, veikia elektromagnetas, o stūmiklis stumia išjungimo svirtį. Priverskite pusę veleno suktis prieš laikrodžio rodyklę, atleiskite stabdžių skląsčio suvaržymą, taip sukurdami tokį patį efektą, kaip ir veikiant stabdžių elektromagnetui, ir užbaikite grandinės pertraukiklio išjungimą nuo viršsrovės.

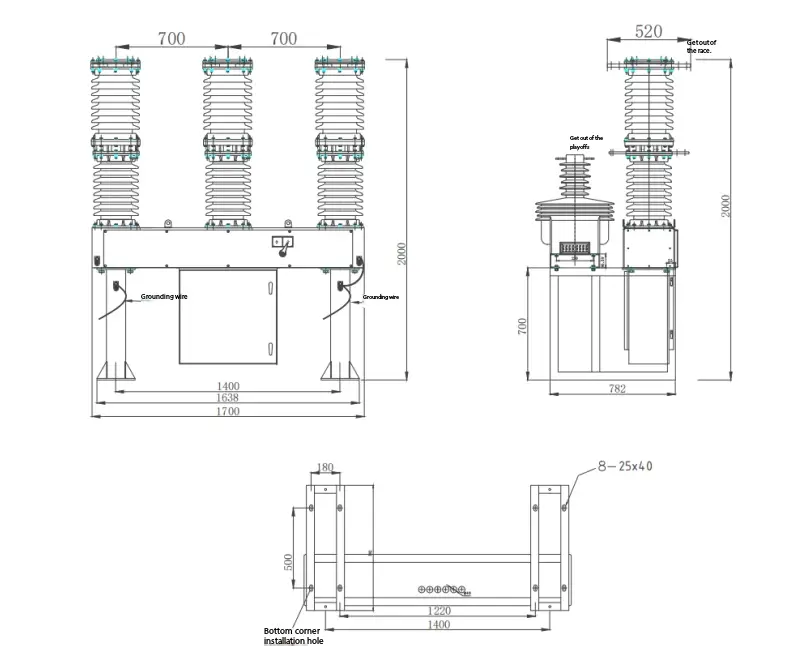

Trijų polių lauko VCB montavimo schema
