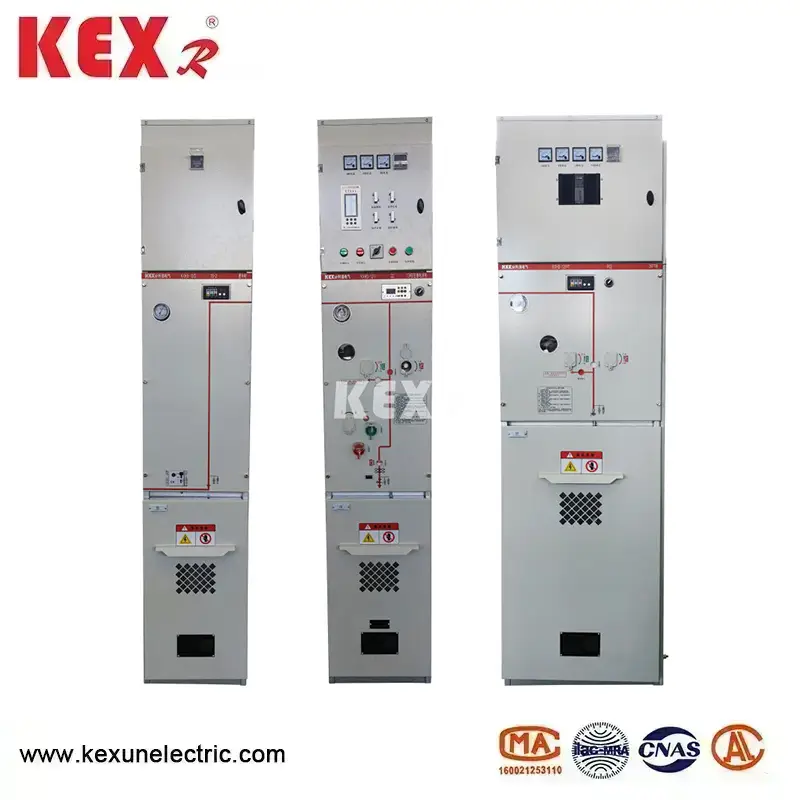

Aplinkai nekenksminga dujų izoliacinė skirstomoji spinta
Kinijos gamyklos „Kexun Electric Co., Ltd.“ pagaminta aplinkai nekenksminga dujų izoliacinė skirstomoji spinta pasižymi paprastos konstrukcijos, lanksčios eksploatacijos, patikimo blokavimo ir patogaus montavimo savybėmis ir yra ypač tinkama elektros paskirstymui miesto gyvenamuosiuose rajonuose, mažose antrinėse pastotėse, perjungimo stotyse, kabelių atšakų dėžėje, dėžės tipo pastotėse, pramonės ir kalnakasybos įmonėse, oro uostų elektros energijos tiekimo centruose, oro uostuose, prekybos centruose, metropolitenuose. geležinkeliai, tuneliai ir kitos vietos.
Modelis: KXHB-12
Prekinis ženklas: KEXR
Modelis: KXHB-12
Prekinis ženklas: KEXR

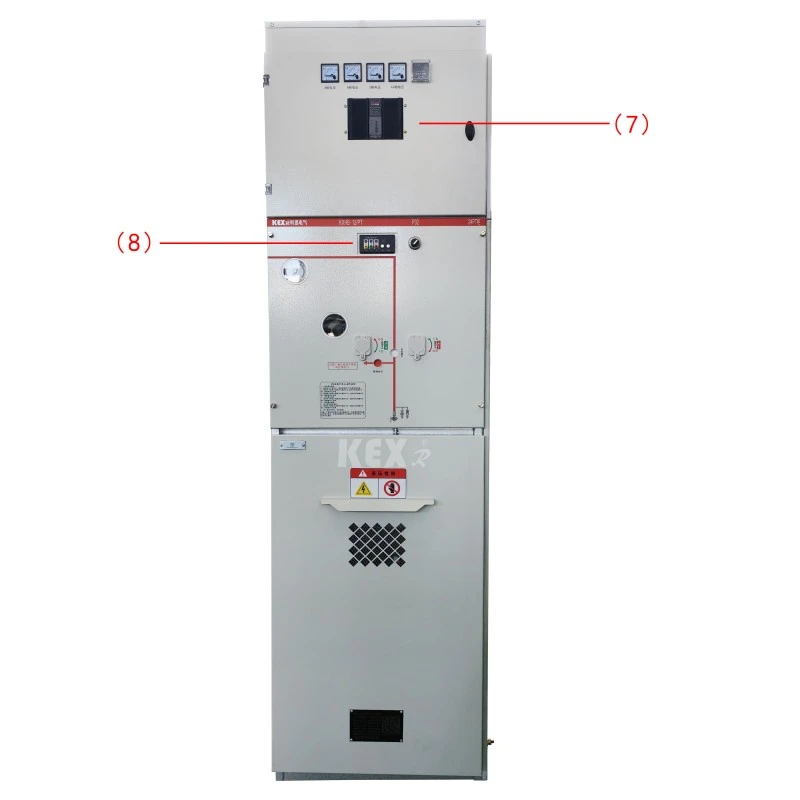

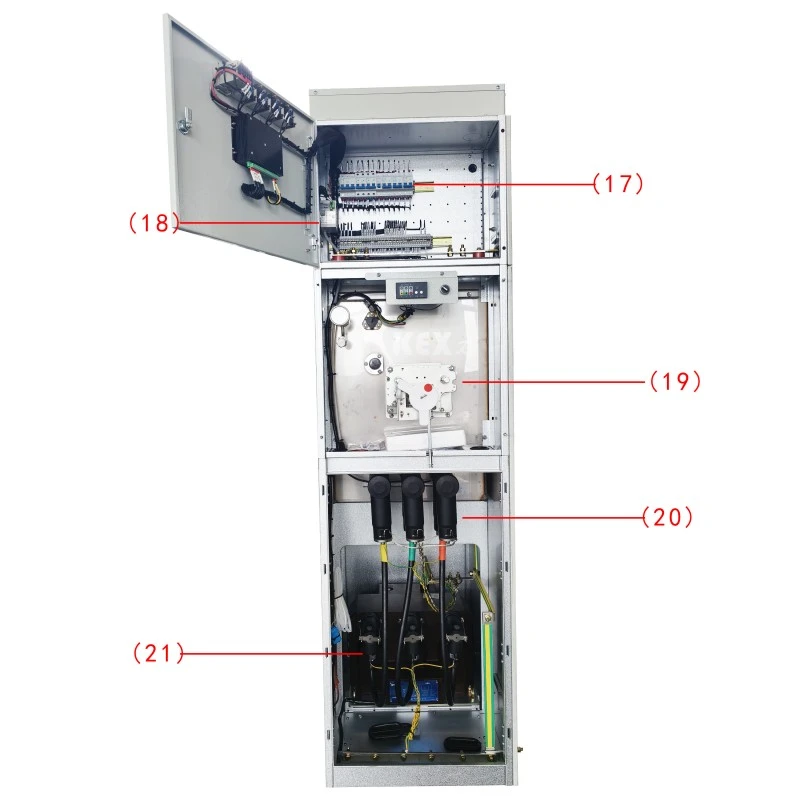

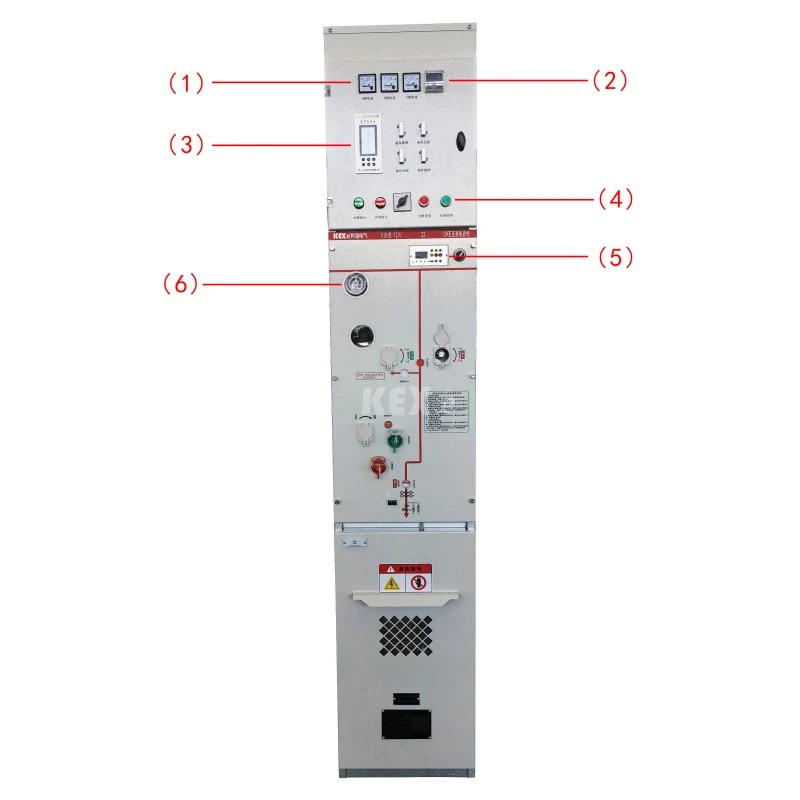

●Komponentai

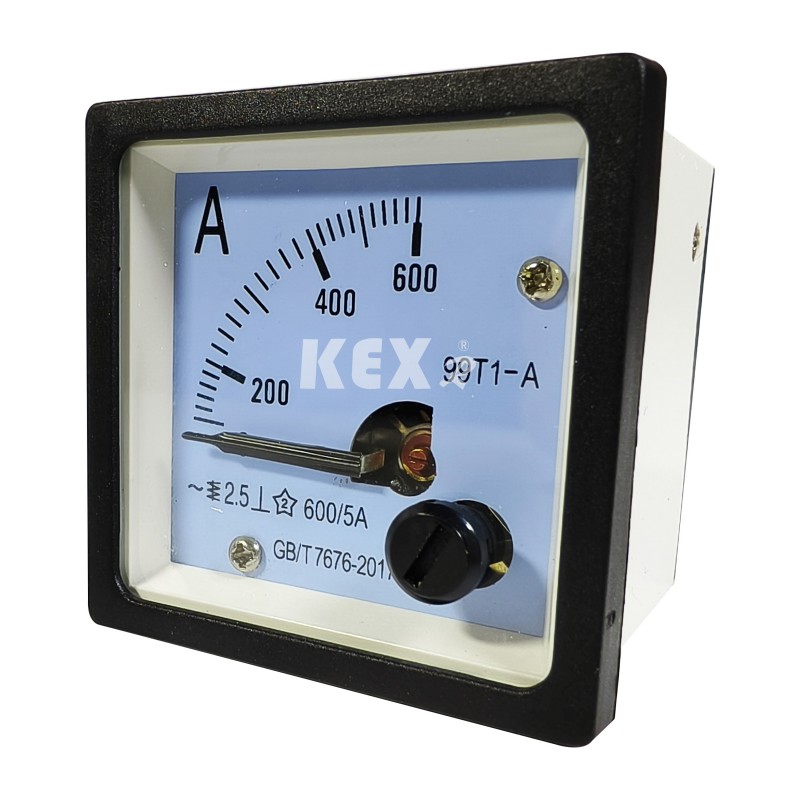

1.Ampermetras

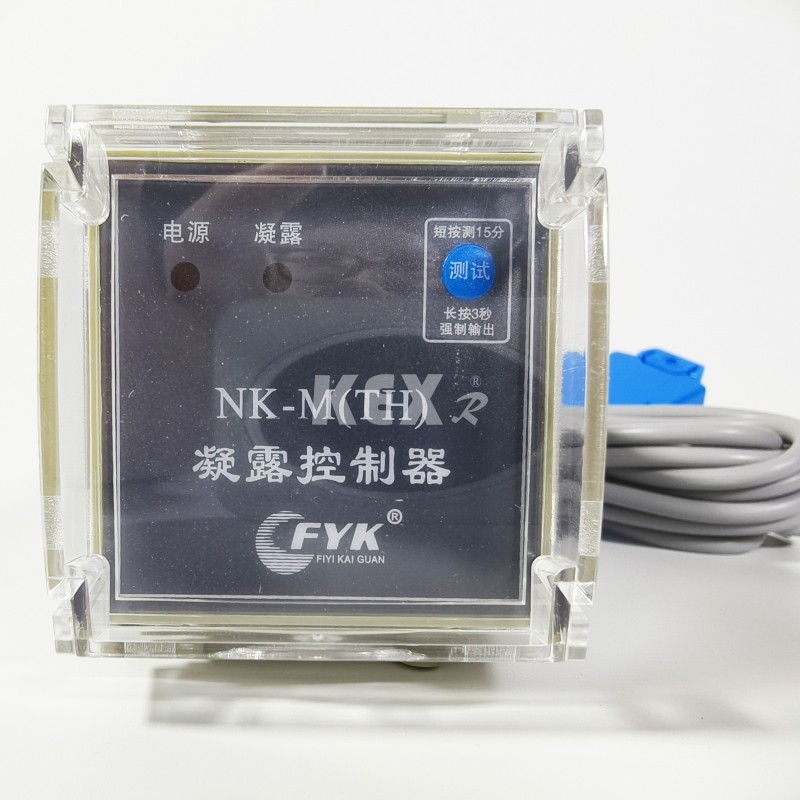

2.Kondensato reguliatorius

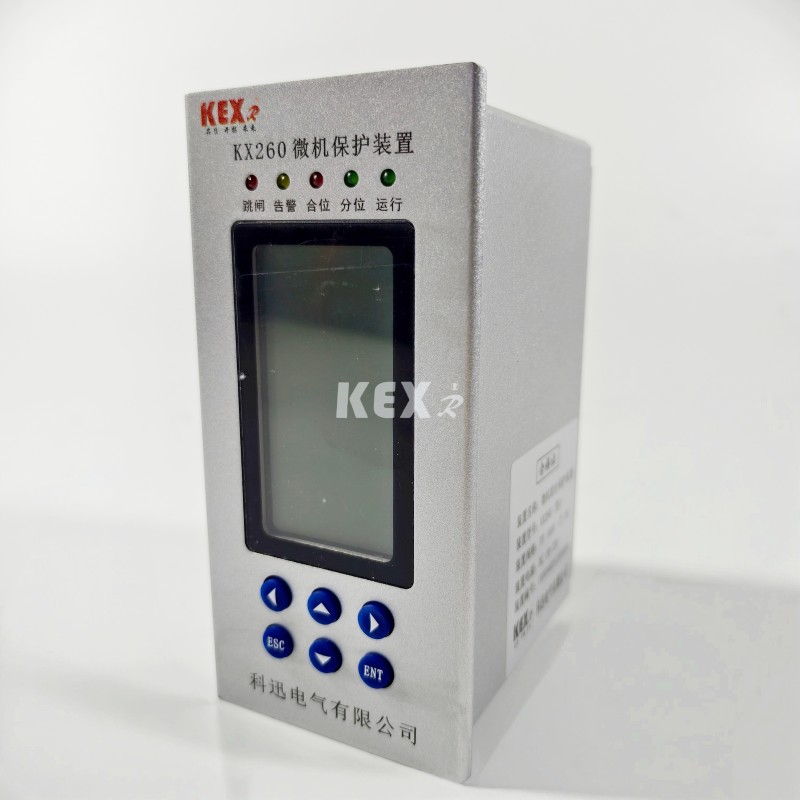

3.Mikrokompiuterio apsaugos įtaisas

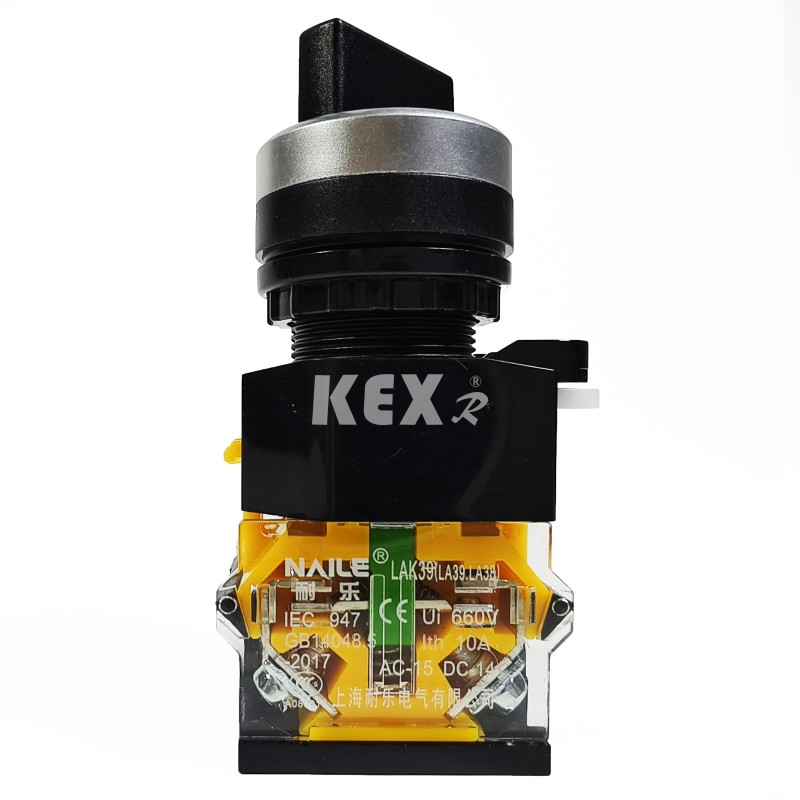

4. Mygtukas

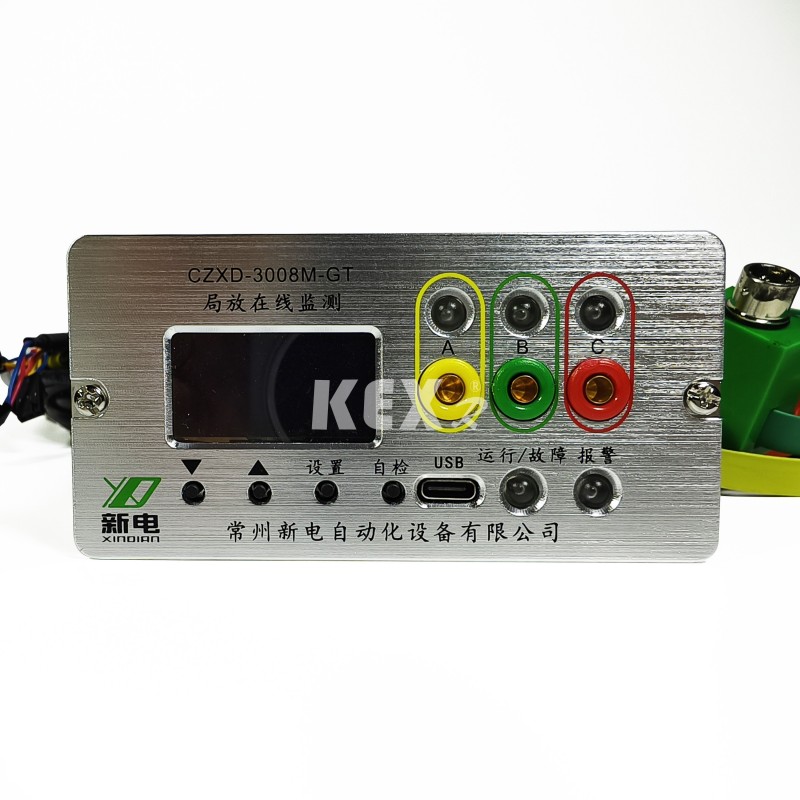

5. Dalinės iškrovos detektorius

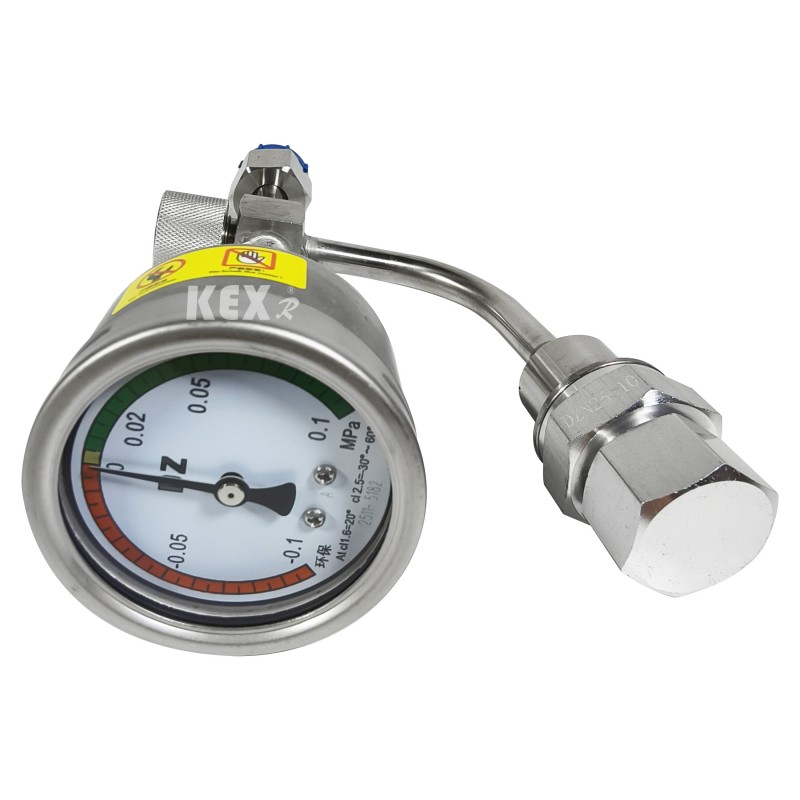

6.Barometras

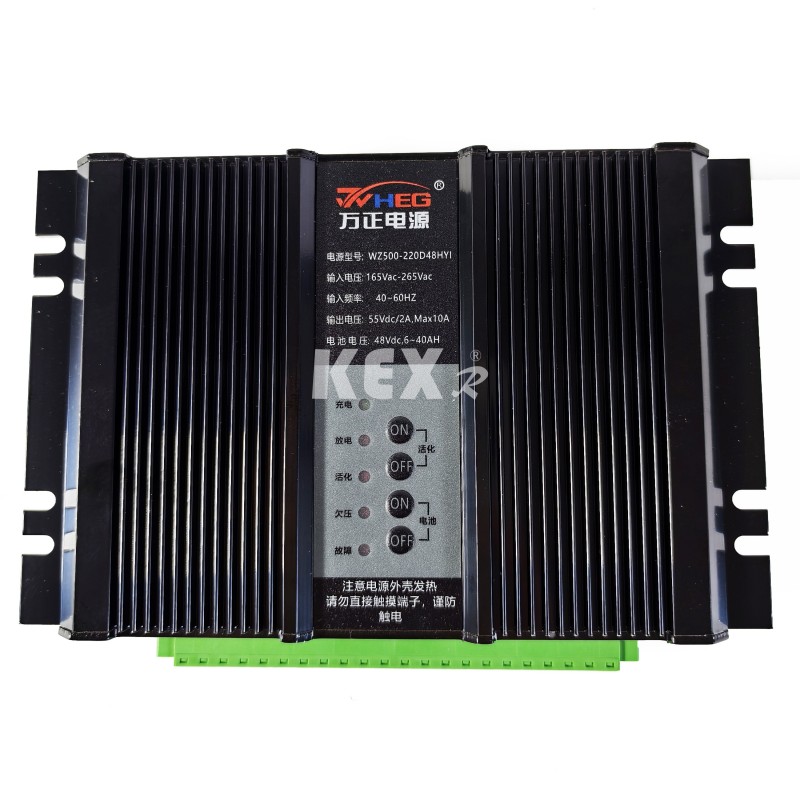

7.Maitinimas

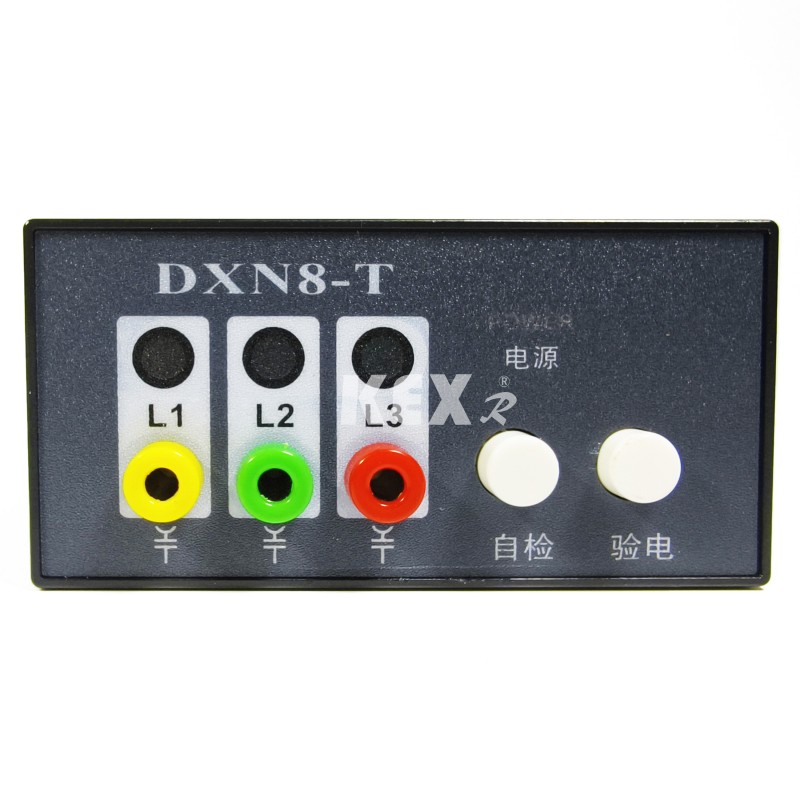

8. Įkrautas ekranas

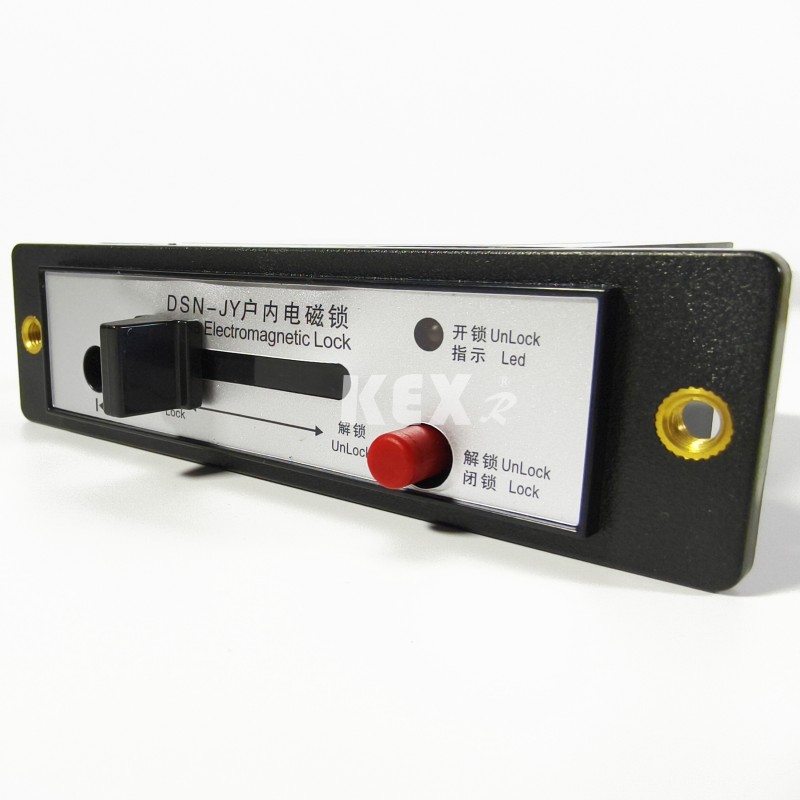

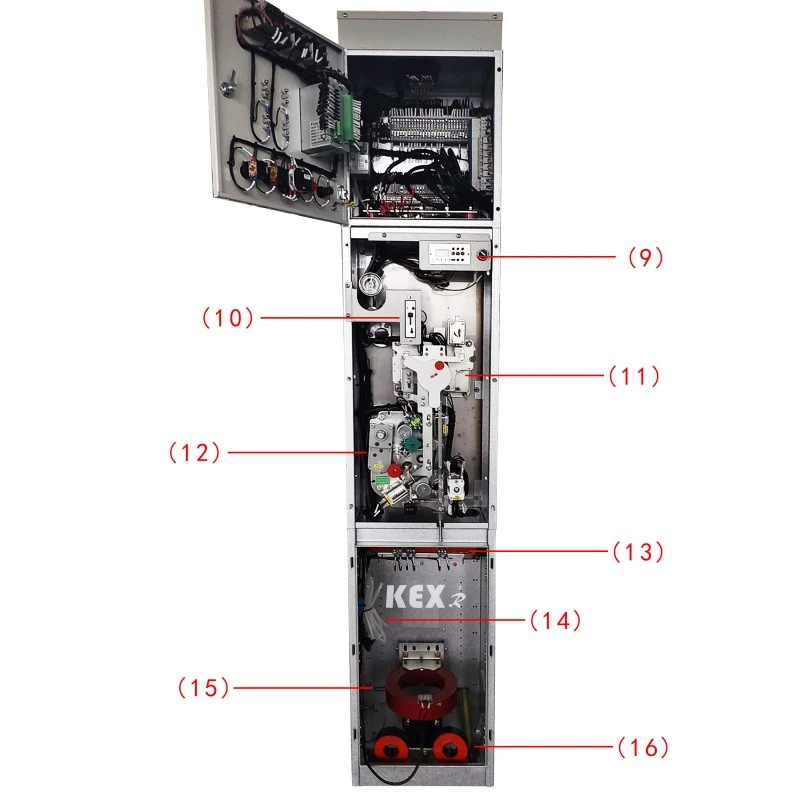

10.Elektromagnetinė spyna

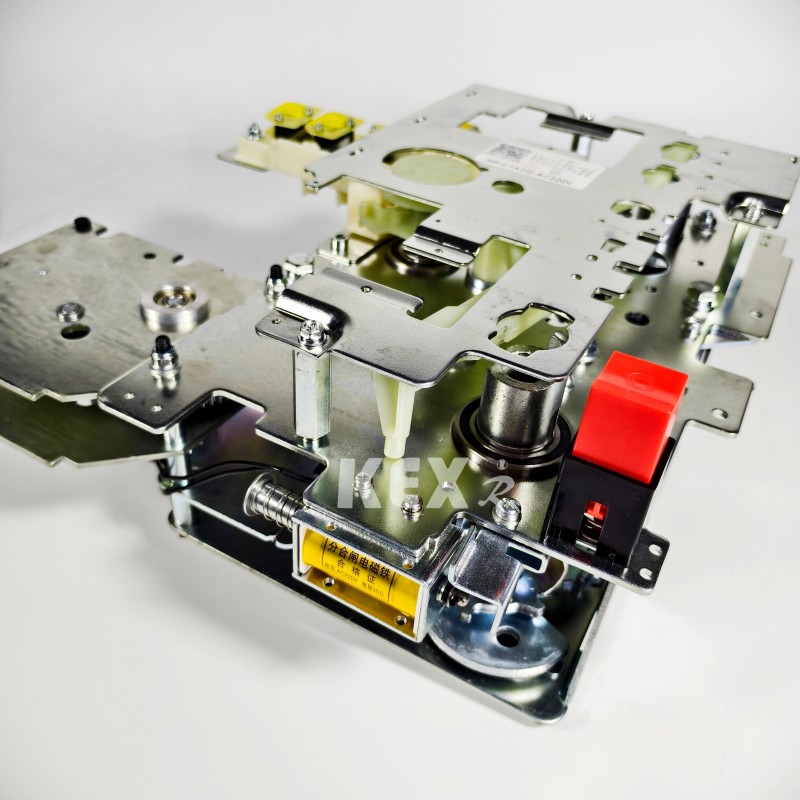

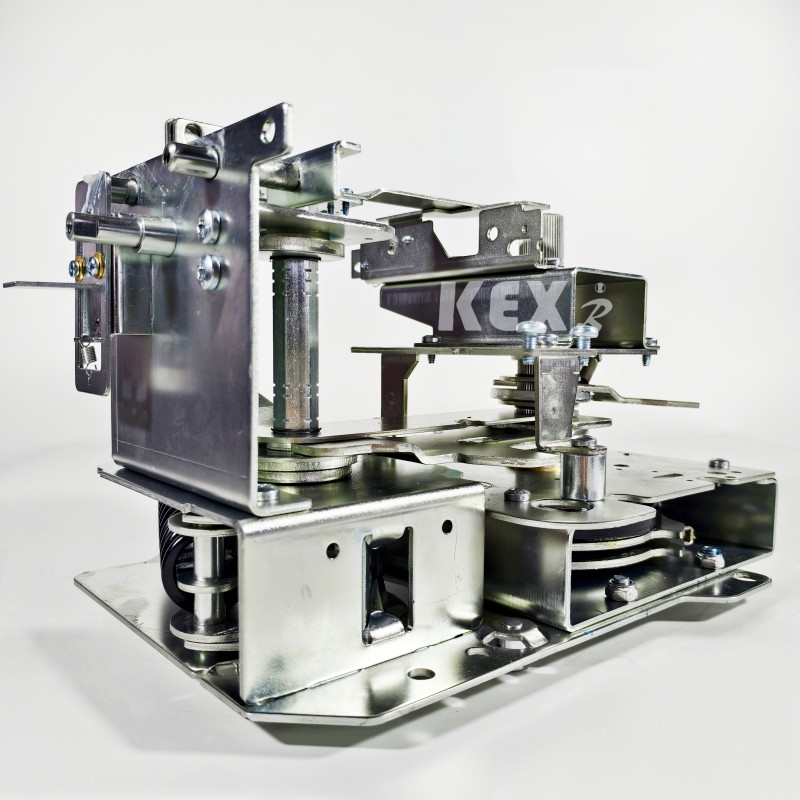

11. Rankinis valdymo mechanizmas
12.Elektrinis valdymo mechanizmas

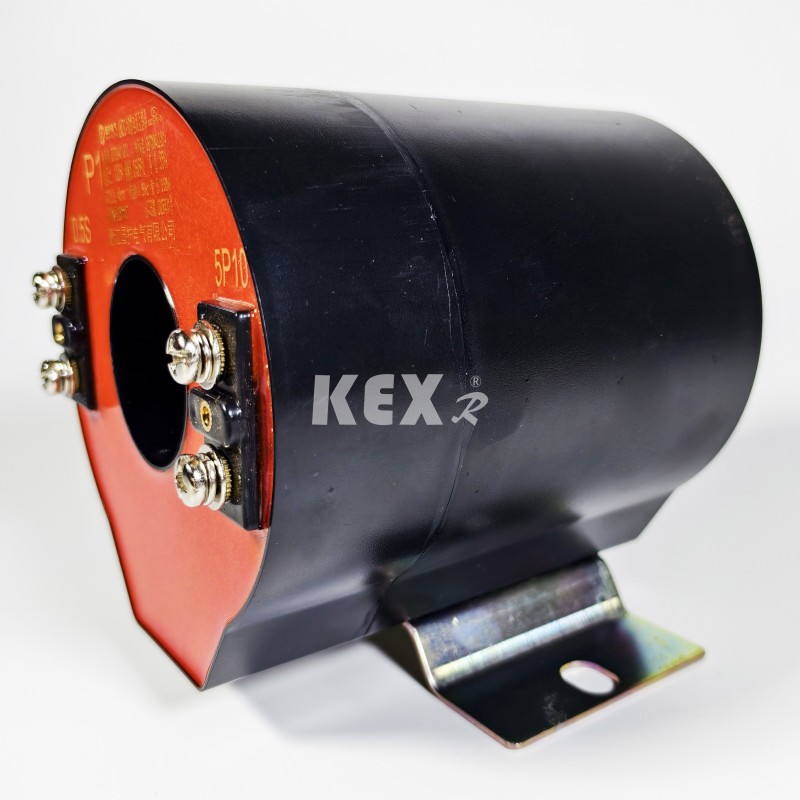

16. KT

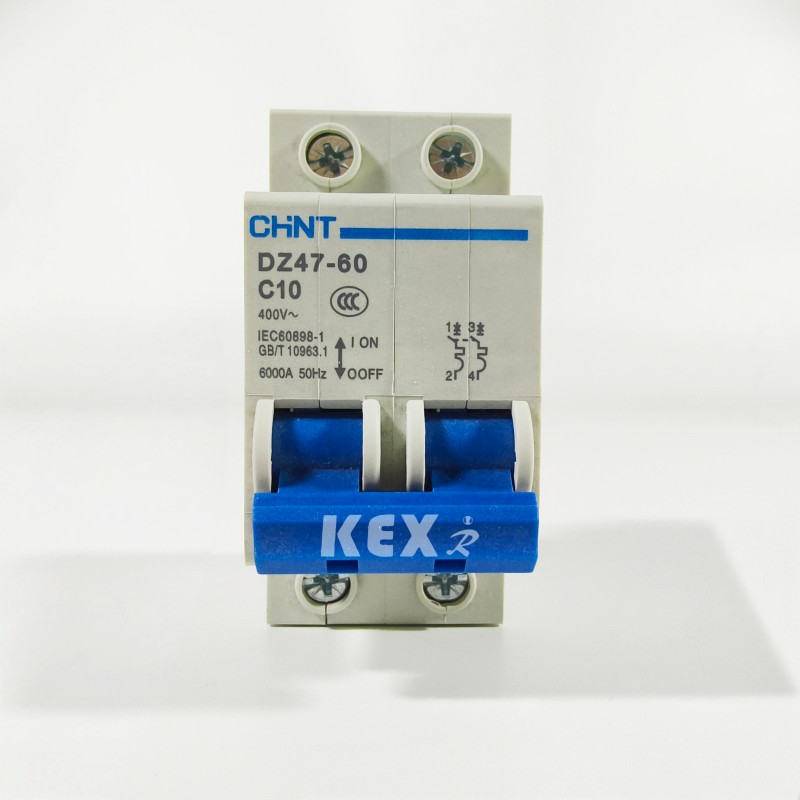

17.MCB

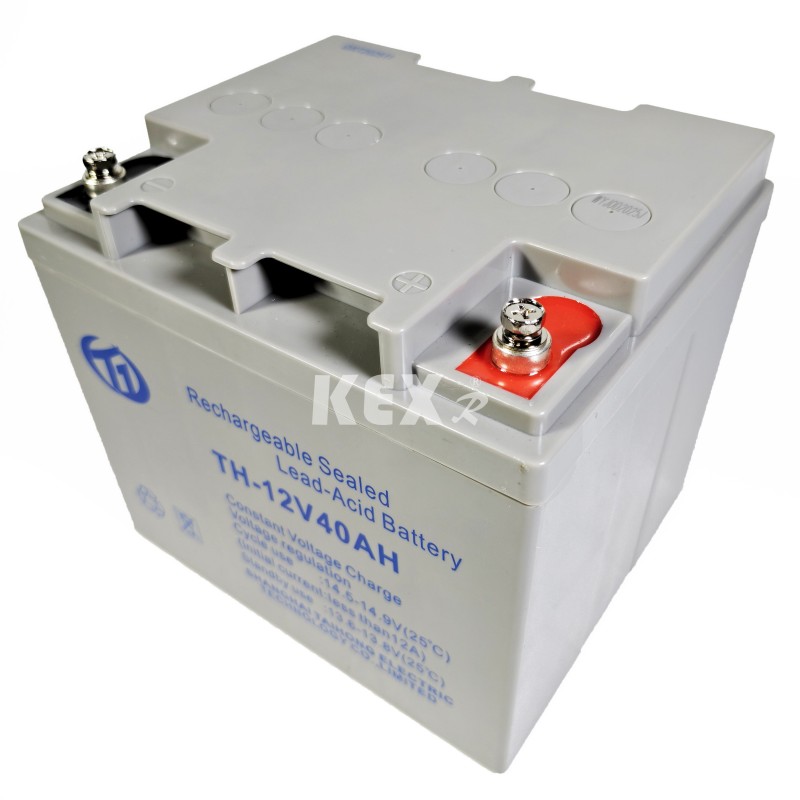

18.akumuliatorius

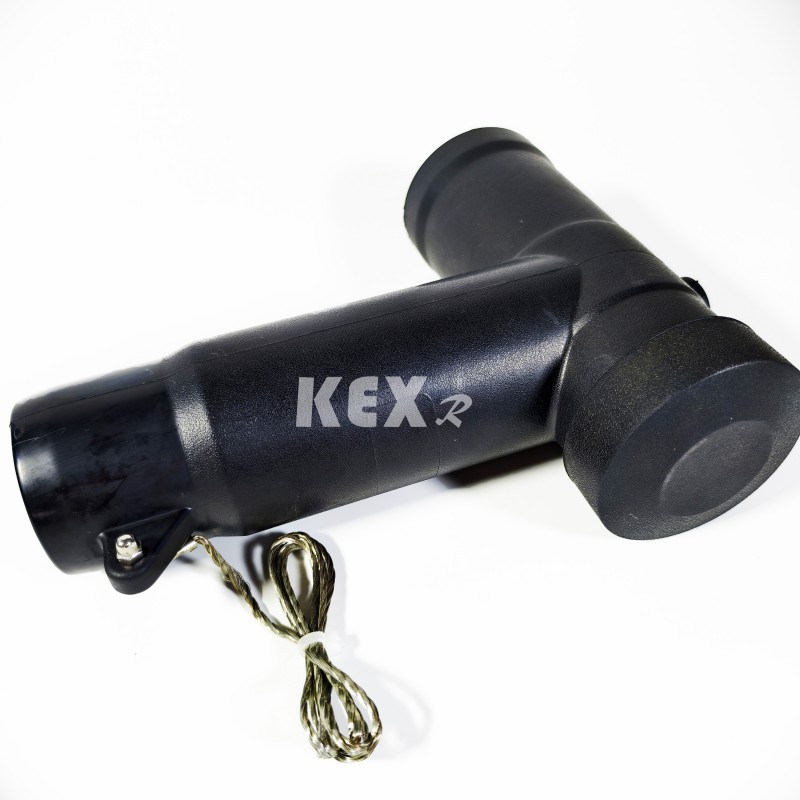

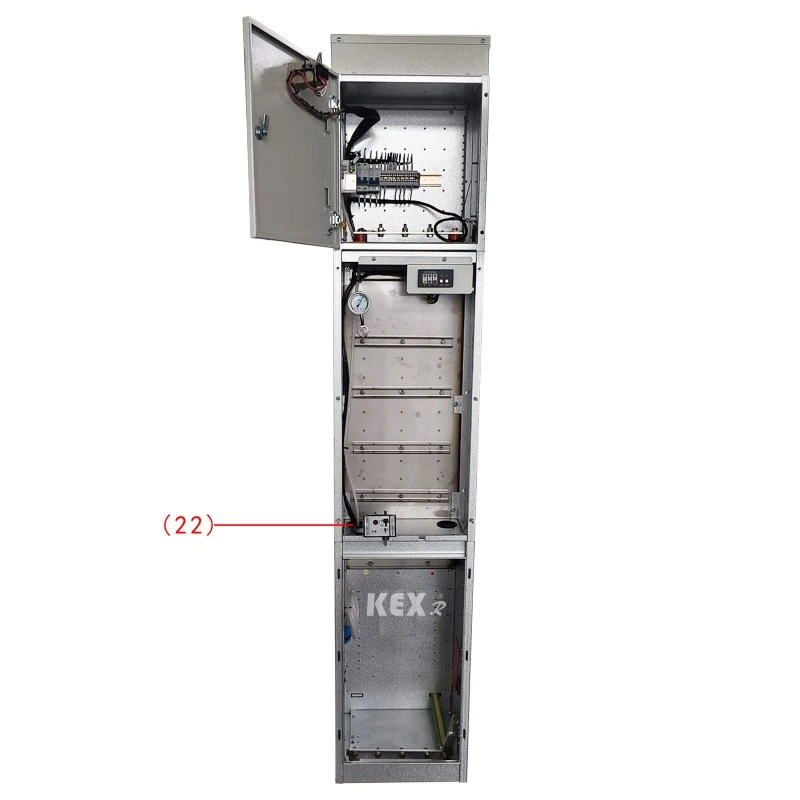

20. Kabelio kištukas
● Naudojimo sąlygos
◆ Temperatūra: -25 ~ 45 ℃
◆ Maksimali dienos temperatūra: 35 ℃
◆ IP laipsnis: įkrautas korpuso sandariklis IP67, skirstomosios spintos korpusas IP4x
◆ Aplinkai nekenksmingos dujų izoliacinės skirstomosios spintos oras neturėtų būti akivaizdžiai užterštas korozinėmis degiosiomis dujomis ir vandens garais.
◆Nėra dažnos stiprios vibracijos vietos, o atšiaurumo dizainas po atšiauriomis dalimis atitinka įvairius reikalavimus.
● Standartai
KXHB-12 tipo Aplinkai nekenksminga dujų izoliacinė skirstomoji spinta atitinka toliau nurodytus standartus
◆Bendrieji techniniai reikalavimai pagal GB/T 1022 standartus aukštos įtampos skirstomiesiems ir valdymo įrenginiams. ◆ GB/T39063640.5kV kintamosios srovės metaliniai uždarieji skirstomieji įrenginiai ir valdymo įranga.
◆ GB/T1985 Aukštos įtampos kintamosios srovės izoliacinis jungiklis ir įžeminimo jungiklis
◆ GB/T38043,6–40,5 kV kintamosios srovės aukštos įtampos apkrovos jungiklis
◆ GB/T1984 Aukštos įtampos kintamosios srovės grandinės pertraukiklis
◆ GB/T4208 korpuso apsaugos lygio IP kodas
◆ GB/T7354 dalinio iškrovimo matavimas
◆ GB/T311.1 Izoliacijos koordinavimas 1 dalis. Apibrėžimas, principai ir taisyklės
● Aplinkai nekenksmingos dujų izoliacinės skirstomosios spintos techninių parametrų lentelė
◆ Grandinės pertraukiklio spintelė
|
Prekė |
Vienetas |
Duomenys |
|||
|
Nominali įtampa |
KV |
12 |
|||
|
Vardinis dažnis |
HZ |
50 |
|||
|
Vardinis izoliacijos lygis |
Atlaiko 1 min darbinį dažnį Įtampa |
Į žemę, fazė į fazę |
KV |
42 |
|
|
Pertrauka |
48 |
||||
|
Apšvietimo impulso atsparumo įtampa (pikiausia) |
Į žemę, fazė į fazę |
KV |
75 |
||
|
Pertrauka |
85 |
||||
|
1 min. maitinimo dažnis, atsparus pagalbinės / valdymo grandinės įtampai (į žemę) |
KV |
2 |
|||
|
Nominali srovė |
A |
630 |
|||
|
Nominali trumpalaikė atsparumo srovė (virtuali vertė) |
Pagrindinė grandinė / įžeminimo jungiklis |
kA |
25/4s |
||
|
Įžeminimo grandinė |
kA |
21,7/4s |
|||
|
Vardinė didžiausia atsparumo srovė |
Pagrindinė grandinė / įžeminimo jungiklis |
kA |
63 |
||
|
Įžeminimo grandinė |
kA |
54.5 |
|||
|
Nominali trumpojo jungimo srovė ir laikas |
kA/Laikas |
25/30 |
|||
|
Nominali trumpojo jungimo uždarymo srovė (pika) |
kA |
63 |
|||
|
Nominali laido įkrovimo pertraukos srovė |
A |
25 |
|||
|
Nominali pertraukiklio veikimo seka O-0.3s-CO-180s-CO |
|
|
|||
|
Mechaninis gyvenimas |
Pertraukiklis/atjungiklis |
Laikas |
10000/3000 |
||
|
IP laipsnis |
Užsandarinta dėžutė |
|
IP67 |
||
|
Skirstomojo įrenginio korpusas |
|
IP4X |
|||
|
Dujų įtampa |
Vardinis dujų įkrovimo lygis (20 ℃, matuoklio įtampa) |
Mpa |
0.02 |
||
|
Vardinis dujų minimalus funkcijos lygis (20 ℃, matuoklio įtampa) |
Mpa |
0 |
|||
|
Sandarinimo efektyvumas, |
Metinė nuotėkio norma |
% per metus |
≤0,05 |
||
◆ Apkrovos skirstomoji spinta
|
Prekė |
Vienetas |
Duomenys |
|||
|
Nominali įtampa |
KV |
12 |
|||
|
Vardinis dažnis |
HZ |
50 |
|||
|
Vardinis izoliacijos lygis |
Atlaiko 1 min darbinį dažnį Įtampa |
|
KV
|
|
|
|
|
|
||||
|
Apšvietimo impulso atsparumo įtampa (pikiausia) |
|
KV
|
|
||
|
|
|
||||
|
1 min. maitinimo dažnis, atsparus pagalbinės / valdymo grandinės įtampai (į žemę) |
KV |
2 |
|||
|
Nominali srovė |
A |
630 |
|||
|
Nominali trumpalaikė atsparumo srovė (virtuali vertė) |
Pagrindinė grandinė / įžeminimo jungiklis |
KA |
25/4s |
||
|
Įžeminimo grandinė |
KA |
21,7/4s |
|||
|
Vardinė didžiausia atsparumo srovė |
Pagrindinė grandinė / įžeminimo jungiklis |
KA |
63 |
||
|
Įžeminimo grandinė |
KA |
54.5 |
|||
|
Nominali trumpojo jungimo uždarymo srovė (pika) |
Apkrovos jungiklis / įžeminimo jungiklis |
KA |
63 |
||
|
Nominali aktyviosios apkrovos pertraukimo srovė |
A |
630 |
|||
|
Nominali uždarojo ciklo pertraukiamoji srovė |
A |
630 |
|||
|
5% vardinė aktyviosios apkrovos pertraukimo srovė |
A |
31.5 |
|||
|
Nominali laido įkrovimo pertraukos srovė |
A |
10 |
|||
|
Vardinis aktyvios apkrovos pertraukos laikas |
Laikas |
100 |
|||
|
Nutrūksta įžeminimo srovė |
A/Laikas |
31,5/10 |
|||
|
Esant įžeminimo gedimui, linijų ir kabelių įkrovimo srovė yra atjungta. |
A/Laikas |
17.4/10 |
|||
|
Mechaninis gyvenimas |
Pertraukiklis/atjungiklis |
A/Laikas |
10000/3000 |
||
|
IP laipsnis |
Užsandarinta dėžutė |
|
IP67 |
||
|
Skirstomojo įrenginio korpusas |
|
IP4X |
|||
|
Dujų įtampa |
Vardinis dujų įkrovimo lygis (20 ℃, matuoklio įtampa) |
Mpa |
0.02 |
||
|
Vardinis dujų minimalus funkcijos lygis (20 ℃, matuoklio įtampa) |
Mpa |
0 |
|||
|
Sandarinimo efektyvumas, |
Metinė nuotėkio norma |
% per metus |
≤0,05 |
||

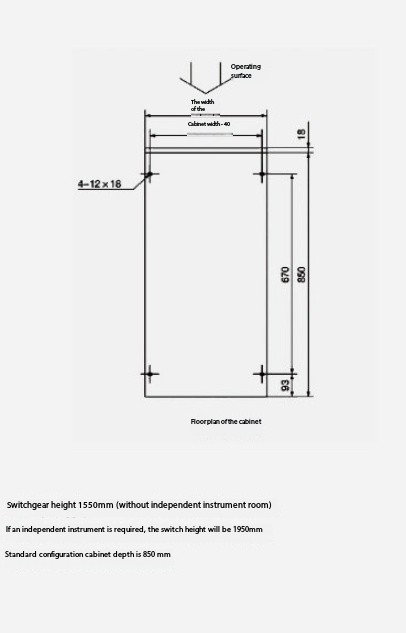

● Spintos konfigūravimo schema

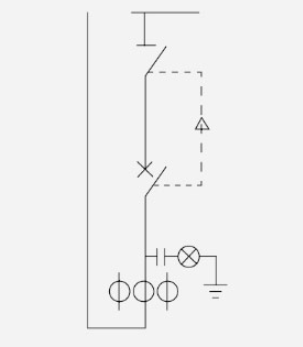

○ 1 schema
CL650 mm
◆Pagrindiniai priedai
▶Pakrovimo jungiklis
▶Dviejų stočių izoliacinis jungiklis
▶ Tiesioginis ekrano matuoklis
▶Standartinė šyna
▶Valdymo rankena
▶Susisiekite su šyna
◇ pasirenkami priedai
▶Elektrinis valdymo mechanizmas
▶Skaitmeninis ekranas
▶Nuolatinės srovės maitinimo elektromagnetinis užrakto rodyklės prietaisas
▶Trys dviejuose mechaninis blokavimas
▶Iškroviklio Žemos įtampos kameros stebėjimas
▶Skaitmeninis ekranas
▶Pasyvi apsauga
▶Pakeliama sėdynė
▶Lygintuvo modulis
▶Žemos įtampos kamera
▶Du viename mechaniniu blokuojančiu žaibolaidžiu
▶Nuolatinės srovės maitinimo šaltinis (12h-24Ah) rodyklės prietaisas elektromagnetinis užraktas Pakeliama sėdynė

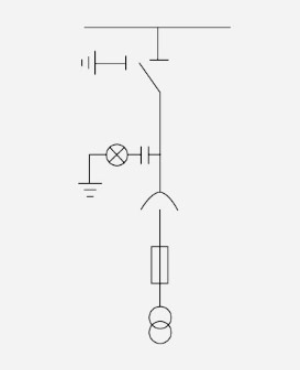

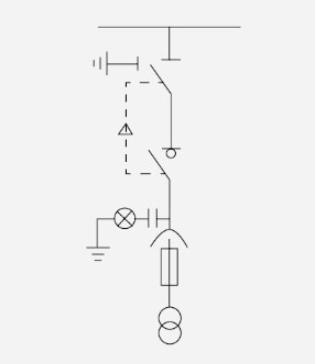

PTC500mm
◆Pagrindiniai priedai
▶Pakrovimo jungiklis
▶Trijų stočių skyriklio tiesioginio ekrano standartinė magistralė veikia
▶rankenos įtampos transformatorių
▶PT lydytas vamzdis
▶Alkūninio laido kištukas (įskaitant laidą)
◇ pasirenkami priedai
▶Elektrinis valdymo mechanizmas
▶Skaitmeninis ekranas
▶Nuolatinės srovės maitinimo elektromagnetinis užrakto rodyklės prietaisas
▶Trys dviejuose mechaninis blokavimas Iškroviklio stebėjimas tinkle
▶Žemos įtampos kamera
▶Skaitmeninis ekranas
▶Pasyvi apsauga
▶Pakeliama sėdynė Lygintuvo modulis
▶Žemos įtampos kamera
▶Du viename mechaninio blokavimo indas
▶Nuolatinės srovės maitinimo šaltinis (12h-24Ah) rodyklės prietaiso elektromagnetinis užraktas
▶Pakeliama sėdynė
PTi500mm
◆Pagrindiniai priedai
▶Trijų stočių izoliacinis jungiklis
▶Įkrautas ekranas
▶Standartinis autobusas
▶Valdymo rankena
▶Įtampos transformatorius
▶PT lydytas vamzdis
▶Alkūninio laido kištukas (įskaitant laidą)
◇ pasirenkami priedai
▶Elektrinis valdymo mechanizmas
▶Skaitmeninis ekranas
▶Nuolatinės srovės maitinimo elektromagnetinis užrakto rodyklės prietaisas
▶Trys dviejuose mechaninis blokavimas
▶Iškroviklio stebėjimas internetu
▶Žemos įtampos kamera
▶Skaitmeninis ekranas
▶Pasyvi apsauga
▶Pakeliama sėdynė
▶Lygintuvo modulis
▶Žemos įtampos kamera
▶Du viename mechaninis blokavimo iškroviklis
▶Nuolatinės srovės maitinimo šaltinis (12h-24Ah) rodyklės prietaiso elektromagnetinis užraktas
▶Pakeliama sėdynė
PT 500 mm
◆Pagrindiniai priedai
▶Įkrautas ekranas
▶Standartinis autobusas
▶Įtampos transformatorius
▶PT lydytas vamzdis
▶Alkūninio laido kištukas (įskaitant laidą)
◇ pasirenkami priedai
▶Elektrinis valdymo mechanizmas
▶Skaitmeninis ekranas
▶Nuolatinės srovės maitinimo elektromagnetinis užrakto rodyklės prietaisas
▶Trys dviejuose mechaninis blokavimas
▶Iškroviklio stebėjimas internetu
▶Žemos įtampos kamera
▶Skaitmeninis ekranas
▶Pasyvi apsauga
▶Pakeliama sėdynė
▶Lygintuvo modulis
▶Žemos įtampos kamera
▶Du viename mechaninis blokavimo iškroviklis
▶Nuolatinės srovės maitinimo šaltinis (12h-24Ah) rodyklės prietaiso elektromagnetinis užraktas
▶Pakeliama sėdynė

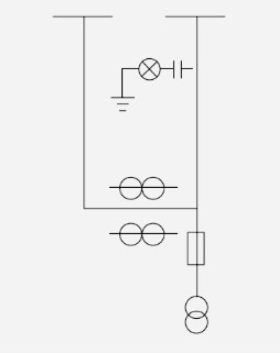

PTS500
◆Pagrindiniai priedai
▶Įtampos transformatorius
▶PT lydytas vamzdis
▶Alkūninio laido kištukas (įskaitant laidą)
◇ pasirenkami priedai
▶Žaibo iškroviklis
▶Iškroviklio stebėjimas internetu
▶Nuolatinės srovės maitinimas (12h-24Ah)
▶Žemos įtampos kameros rodyklės prietaisas
▶Skaitmeninio ekrano prietaiso elektromagnetinis užraktas
▶Pakeliama sėdynė
M 650 mm
◆Pagrindiniai priedai
▶Įkrautas ekranas
▶Ilgas ir trumpas autobusas
▶Pervežimo autobusas
▶Įtampos transformatorius
▶PT lydyto vamzdelio dozavimo bakas
▶Įtampos transformatorius
◇ pasirenkami priedai
▶Žemos įtampos kameros rodyklės prietaisas
▶Skaitmeninio ekrano prietaiso elektromagnetinis užraktas
▶Pakeliama sėdynė
▶Temperatūros ir drėgmės reguliatorius
Pastaba: jei prieš PT pridedamas teigiamas izoliacinis jungiklis, spintelės plotis turėtų būti pakeistas į 1000 mm, o kiti matmenys nesikeis.
○ 2 schema

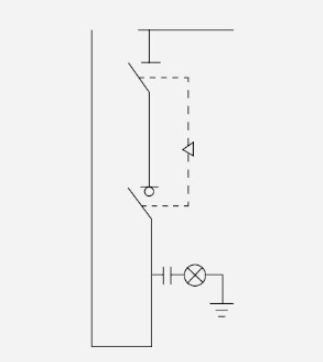

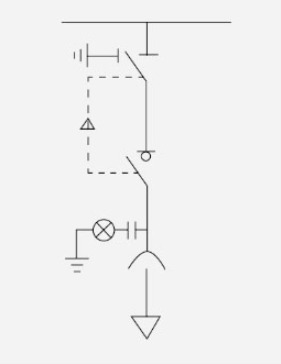

C 420 mm
◆Pagrindiniai priedai
▶Trijų stočių izoliacinis jungiklis
▶Įkrautas ekranas
▶Standartinis autobusas
▶Valdymo rankena
▶Pakrovimo jungiklis
◇ pasirenkami priedai
▶Elektrinio valdymo mechanizmo žaibo iškroviklis
▶Kompleksinis draudimas
▶Skaitmeninis ekranas
▶Nuolatinės srovės maitinimo elektromagnetinis užraktas
▶Nulinės sekos transformatorius
▶Gedimų indikatorius (su temperatūros matavimu) rodyklės prietaisas ▶Online iškroviklio stebėjimas
▶Pasyvi apsauga
▶Pakeliama sėdynė
▶Lygintuvo modulis
▶Srovės transformatorius per šerdį
▶Gedimų indikatorius EKL-4
▶Žemos įtampos kamera
▶Du viename mechaninis blokavimas
▶Įėjimo linijos įžeminimo blokavimo įtaisas
▶Trys dviejuose mechaninis blokavimas
▶Kabelių priedai

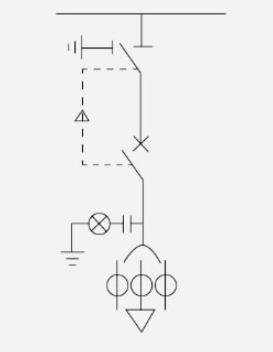

V 420 mm
◆Pagrindiniai priedai
▶3 padėčių skyriklis
▶Įkrautas ekranas
▶Standartinė šyna
▶Valdymo rankena
▶ Grandinės pertraukiklis
▶KT
◇ pasirenkami priedai
▶Elektrinis valdymo mechanizmas
▶Dodge įtaisas
▶Kompleksinis draudimas
▶Skaitmeninis ekranas
▶Nuolatinės srovės maitinimo elektromagnetinis užraktas
▶Nulinės sekos transformatorius
▶Gedimų indikatoriaus (su temperatūros matavimu) rodyklės prietaisas
▶Iškroviklio stebėjimas internetu
▶Pasyvi apsauga
▶Pakeliama sėdynė
▶Lygintuvo modulis
▶Srovės transformatorius per šerdį
▶Gedimų indikatorius EKL-4 Žemos įtampos kamera
▶Du viename mechaninis blokavimas
▶Įėjimo linijos įžeminimo blokavimo įtaisas
▶Trys dviejuose mechaninis blokavimas
▶Kabelių priedai
V 650 mm
◆Pagrindiniai priedai
▶Dviejų stočių izoliacinis jungiklis
▶Įkrautas ekranas
▶Standartinis autobusas
▶Valdymo rankenos grandinės pertraukiklis
▶Srovės transformatorius
▶Prijungimo magistralė
◇ pasirenkami priedai
▶Elektrinis valdymo mechanizmas
▶Kompleksinis draudimas
▶Žemos įtampos kamera
▶Du viename mechaninis blokavimas
▶Trys dviejuose mechaninis blokavimas
▶Nuolatinės srovės maitinimo rodyklės prietaisas
▶Skaitmeninis ekranas
▶Pakeliama sėdynė
▶Pasyvios apsaugos lygintuvo modulis
▶Elektromagnetinis užraktas
○ 3 schema
DI 420 mm
◆Pagrindiniai priedai
▶Įkrautas ekranas
▶Standartinė šyna
◇ pasirenkami priedai
▶Kabelių priedų iškroviklis
▶Iškroviklio stebėjimas internetu
▶Gedimų indikatorius EKL-4 gedimo indikatorius (su temperatūros matavimu) ▶Elektromagnetinis užraktas
▶Pakeliama sėdynė
DI 420 mm
◆Pagrindiniai priedai
▶Įkrautas ekranas
▶Standartinė šyna
▶Valdymo rankena
▶2 padėčių skyriklis
◇ pasirenkami priedai
▶Žemos įtampos kamera
▶Du viename mechaninis blokavimas
▶Trys dviejuose mechaninis blokavimas
▶Elektromagnetinio užrakto pakeliama sėdynė

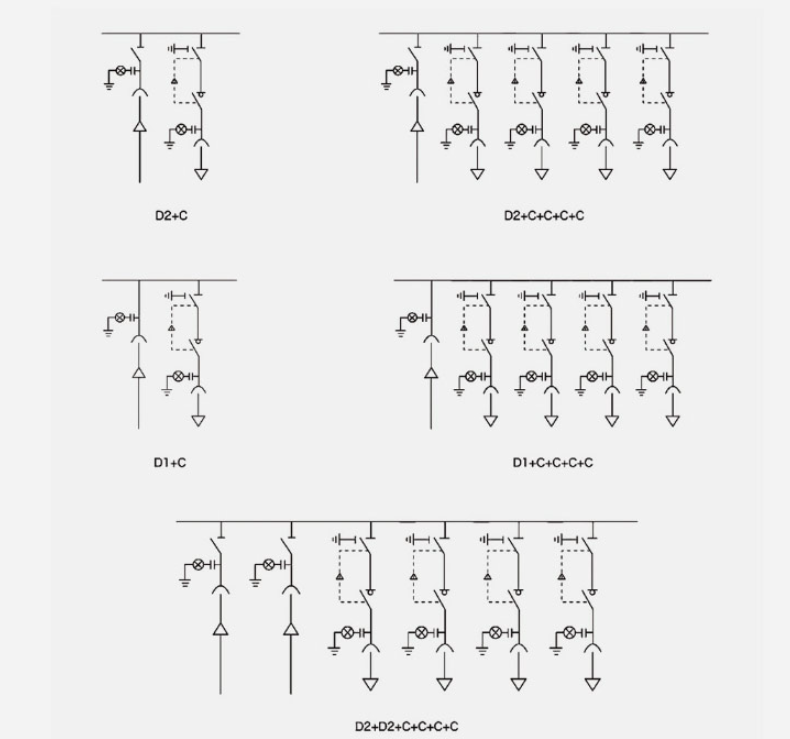

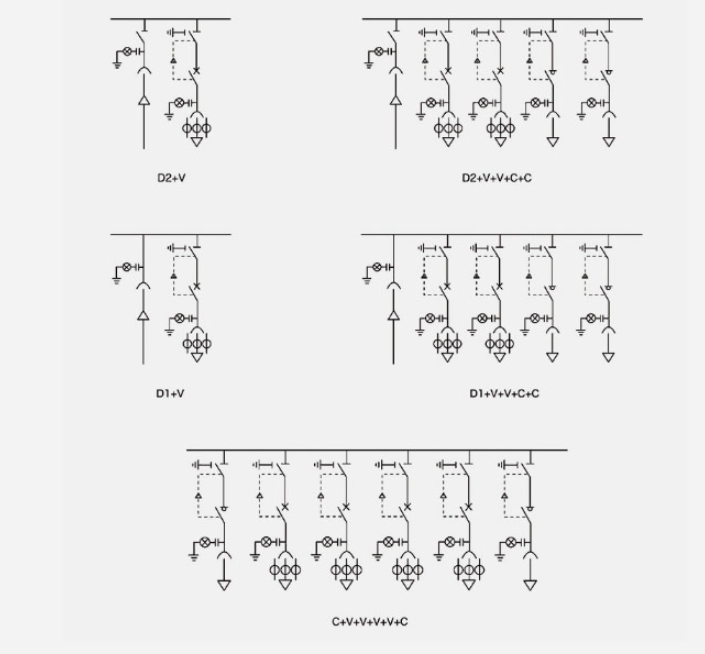

●Tipinis schemų derinys 1
Pastaba: Aukščiau pateiktą tipinę derinio atskaitos schemą galima derinti įvairiais būdais, atsižvelgiant į vartotojų poreikius.

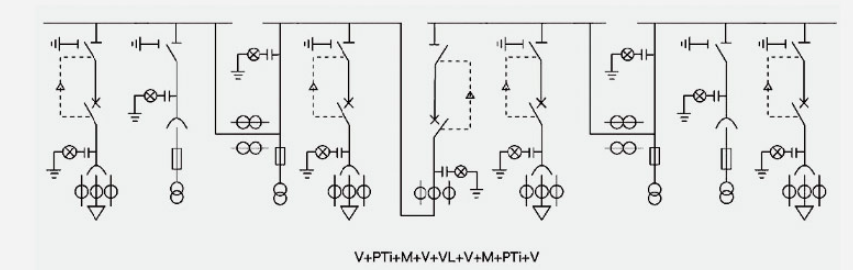

Tipiškas schemų derinys 2
Pastaba: Aukščiau pateiktą tipinę derinio atskaitos schemą galima derinti įvairiais būdais, atsižvelgiant į vartotojų poreikius.
ATS segmentavimo schema
● Jungiklio naudojimo instrukcija

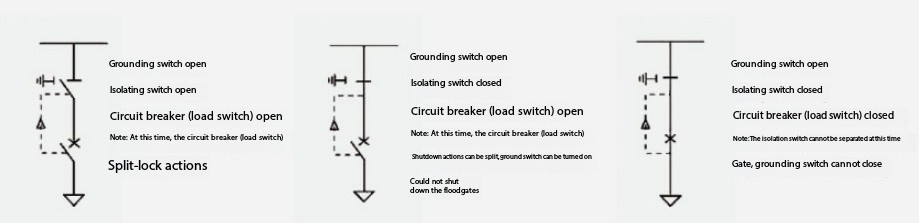

Jungiklio padėtis, būsena ir blokavimas
Veikimo žingsniai:
Galios perdavimas: pakabinkite (uždarykite) viršutines ir apatines duris su grandinės pertraukikliu (apkrovos jungiklis) → įžeminimo jungiklis su izoliaciniu jungikliu → grandinės pertraukiklis (apkrovos jungiklis) su galios perdavimu.
Maitinimo nutraukimas: pertraukiklis (apkrovos jungiklis) → atjungiklis → įžeminimo jungiklis → pertraukiklis (apkrovos jungiklis) yra atjungtas (atidaromas), o durys užtemsta.
● Montavimo instrukcijos

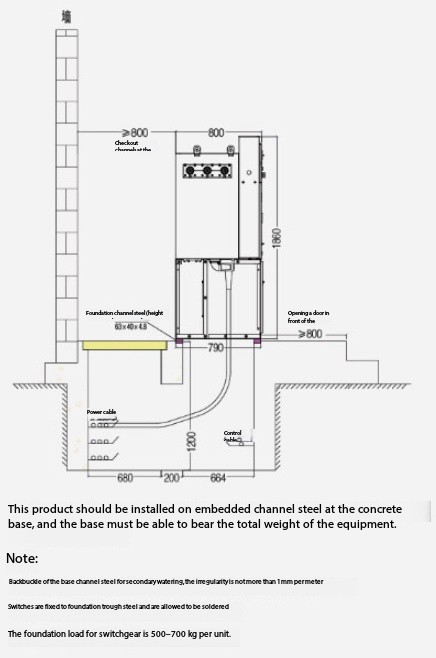

◆Pamatai ir gabaritai
◆Spintelės ir bendri montavimo matmenys
Hot Tags: Aplinkai nekenksminga dujų izoliacinė skirstomoji spinta
Susijusi kategorija
- Dėžutės tipo pastotė
- Aukštos įtampos žiedo pagrindinis blokas
- Kabelinės šakos dėžutė
- Aukštos įtampos skirstomieji įrenginiai
- Žemos įtampos skirstomieji įrenginiai
- Fotoelektriniai produktai
- SF6 apkrovos jungiklis
- Vakuuminės grandinės pertraukiklis
- Nesąmonė
- Įžeminimo jungiklis
- Dabartinis transformatorius
- Įtampos transformatorius
- Galios relė
- Maitinimo paskirstymo transformatorius
Siųsti užklausą
Kontaktinė informacija
-
Adresas
Nr.228 Weishiqi Road, Yueqing Ekonominės plėtros zona, Wenzhou City, Zhejiang provincija, Kinija
-
Tel
-
paštas
Norėdami sužinoti apie kabelinės šakos dėžę, aukštos įtampos skirstomuosius įrenginius, žemos įtampos skirstomojo įrenginio ar kainų sąrašą, palikite mums el. Laišką ir mes susisieksime per 24 valandas.
