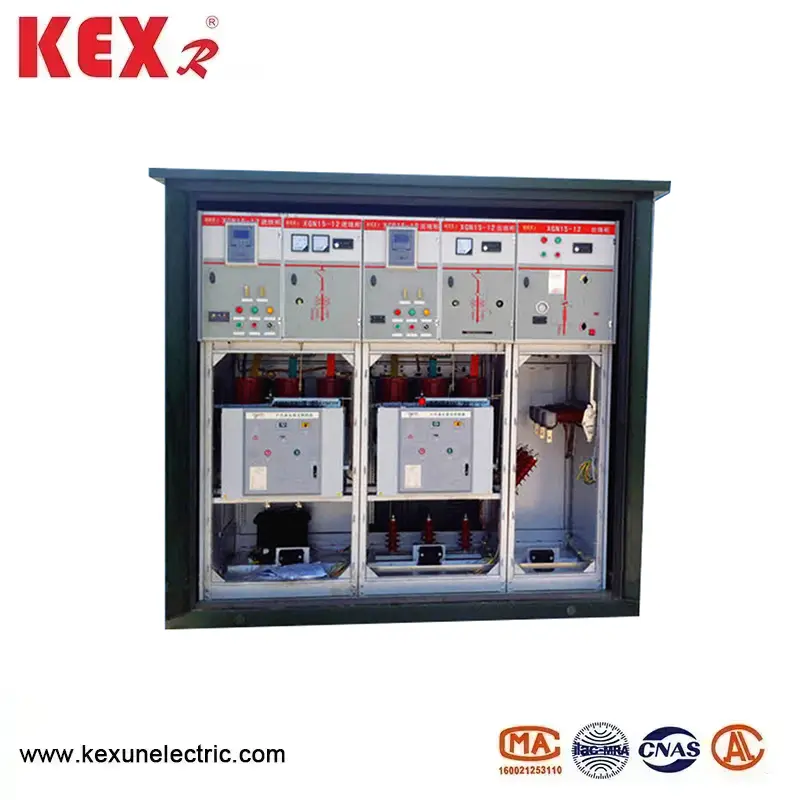

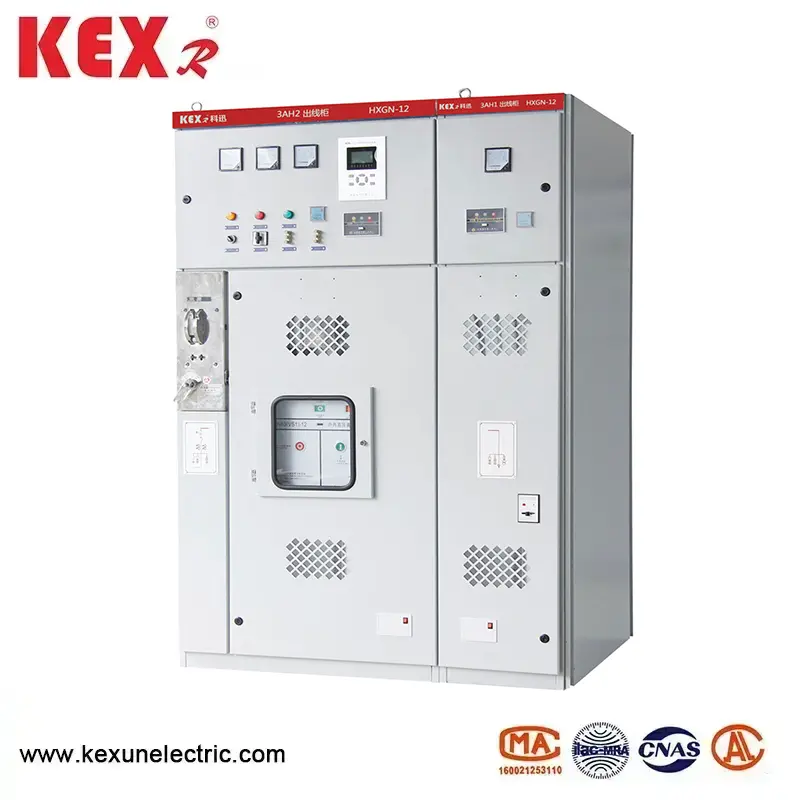

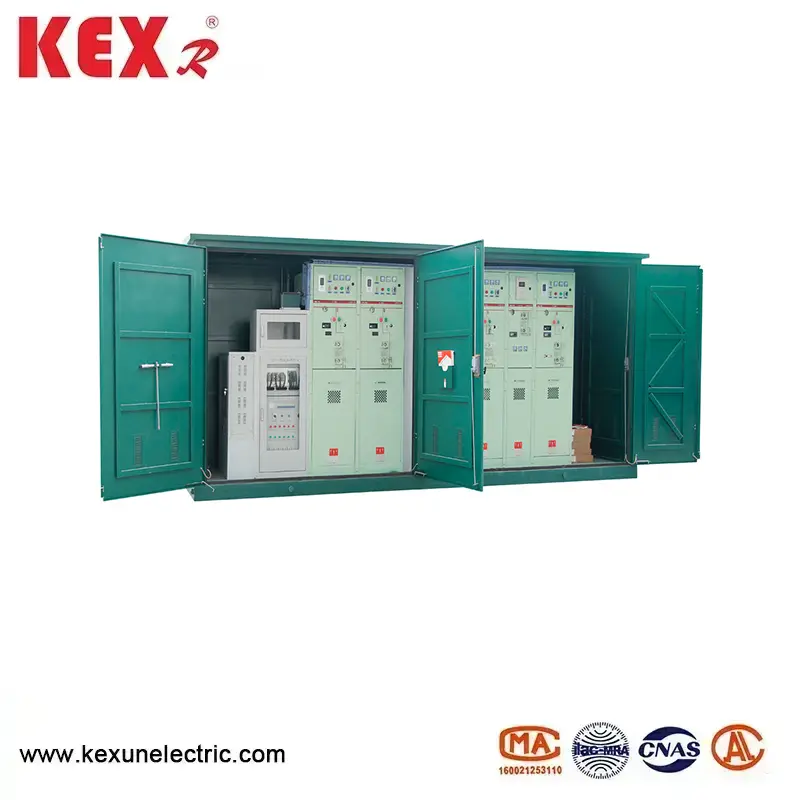

Modulinio žiedo pagrindinis blokas

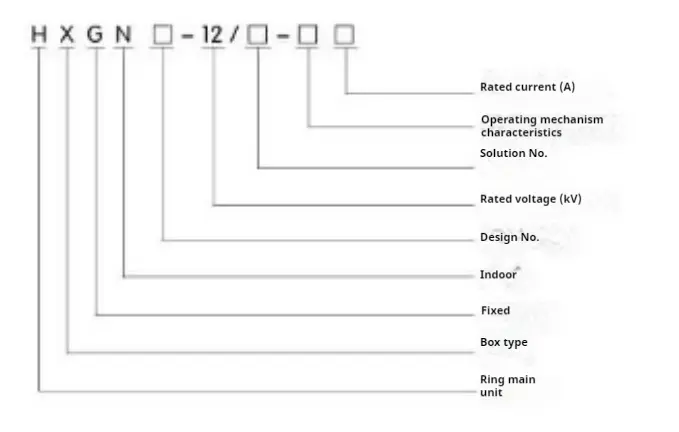

○ Modelio reikšmė

○ Pagrindinis „HXGH-12“ tipo modulinio žiedo naudojimo ir taikymo sritis Pagrindinis įrenginys

Modulinis žiedas Pagrindinis blokas yra tinkamas visiems 3,6–12 kV trijų fazių kintamosios srovei su 50Hz vienos magistralės sekcija, kuri naudojama elektros energijai gauti ir paskirstyti, ir turi grandinės valdymo, apsaugos ir stebėjimo funkcijas. Jis gali būti pritaikytas įvairių tipų elektrinėms, pastotėms, pramoninėms ir kasybos įmonėms, aukštybiniams pastatams ir kitoms vietoms, taip pat gali būti derinamos su žiedinių tinklo spintelėmis, kurios bus naudojamos keičiant stotis.

○ Pagrindinė HXGH-12 tipo modulinio žiedo pagrindinio vieneto struktūra ir charakteristikos

▶ Modulinio žiedo pagrindinis blokas yra suvirintas aukštos kokybės kampo plienu.

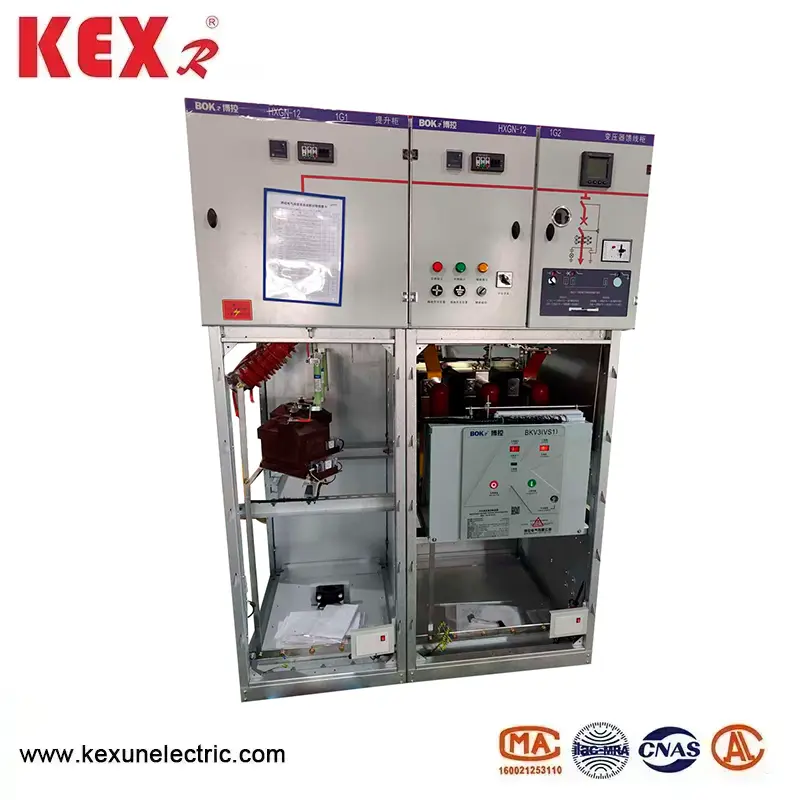

▶ „Circuit Breaker“ kambarys yra vidurinėje (apatinėje) spintelės dalyje, kuriai patogu montuoti, derinti ir prižiūrėti. Standartas yra įrengtas Zn63AIVS1-12) grandinės pertraukikliu, ir yra slėgio išleidimo kanalas, kad būtų užtikrintas asmeninis saugumas.

▶ Išplėstinis ir patikimas sukamojo atjungimas gali būti naudojamas saugiai patekti į grandinės pertraukiklio kambarį, skirtą techninei priežiūrai, kai įkraunama pagrindinė magistralė. Išplėstinis ir patikimas „Rotacy Derconnector“ gali saugiai patekti į grandinės pertraukiklio kambarį, skirtą techninei priežiūrai, kai pagrindinis magistralė yra elektrifikuota.

▶ Modulinio žiedo pagrindinio bloko apsaugos lygis yra IP2X.

▶ Su patikimu ir visiškai funkcionaliu privalomu mechaniniu fiksavimo įtaisu, kuris gali atitikti „penkių atsargumo priemonių“ reikalavimus paprasčiausiai ir efektyviai.

▶ Turėkite kaltinę įžeminimo sistemą.

▶ Durys turi stebėjimo langą, kuris gali aiškiai stebėti kabineto komponentų veikiančią būseną.

▶ Veikimo mechanizmą užrakina mechaninis užraktas, kuris yra patikimesnis nei XGN66-12.

▶ Įeinantys ir išeinantys kabeliai yra žemesni už spintelės apačios priekinę dalį, o tai vartotojams patogu prisijungti.

○ Naudojant HXGH-12 tipo modulinio žiedo pagrindinio vieneto aplinkos sąlygas

1. Viršutinė aplinkos temperatūros riba yra +40 ℃, o apatinė riba yra -10 ℃;

2. Modulinio žiedo pagrindinio vieneto aukštis turėtų būti mažesnis nei 1000 m;

3. Dienos vidutinis oro santykinės drėgmės vertė yra ne didesnė kaip 95%, o vidutinė mėnesio vidutinė vertė yra ne didesnė kaip 90%; Dienos vandens garų vertė yra ne didesnė kaip 2,2x10-3MPa, o vidutinė mėnesio vidutinė vertė yra 1,8x10-3MPA;

● Pagrindinis HXGN techninis parametras □ -12 Tipo modulinio žiedo pagrindinis blokas
