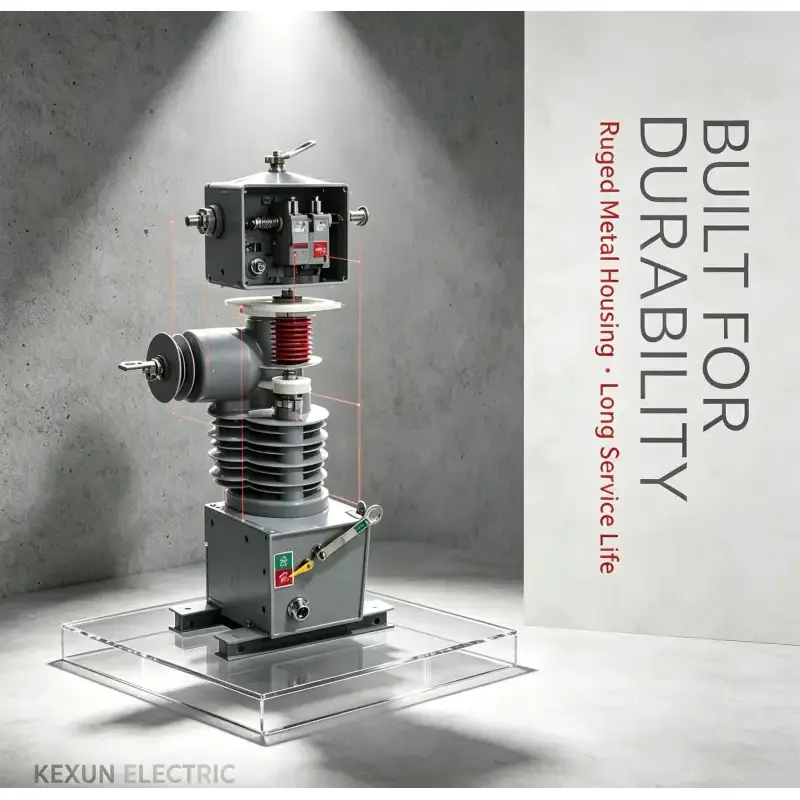

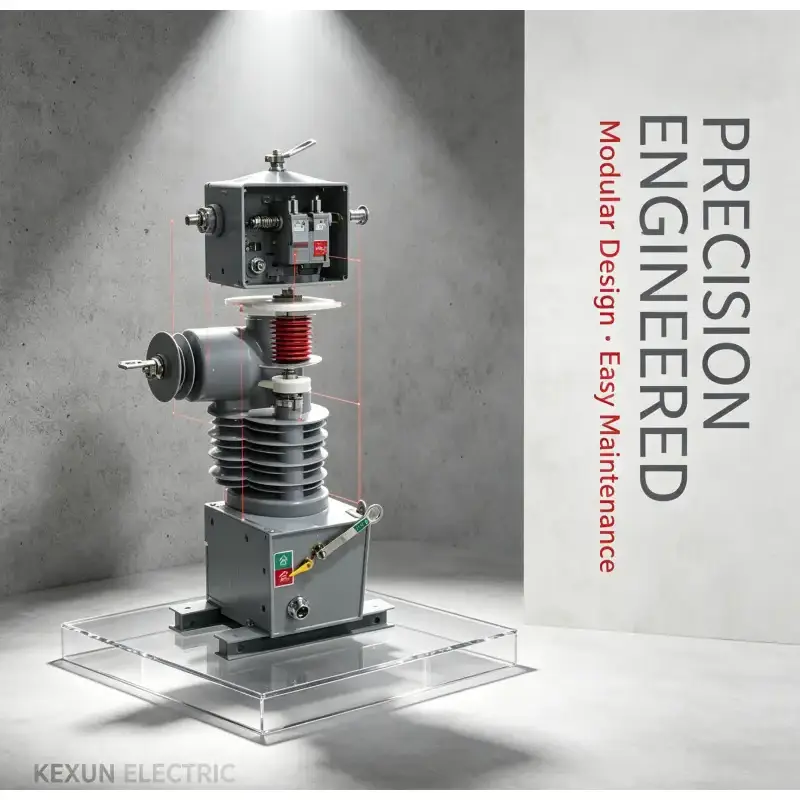

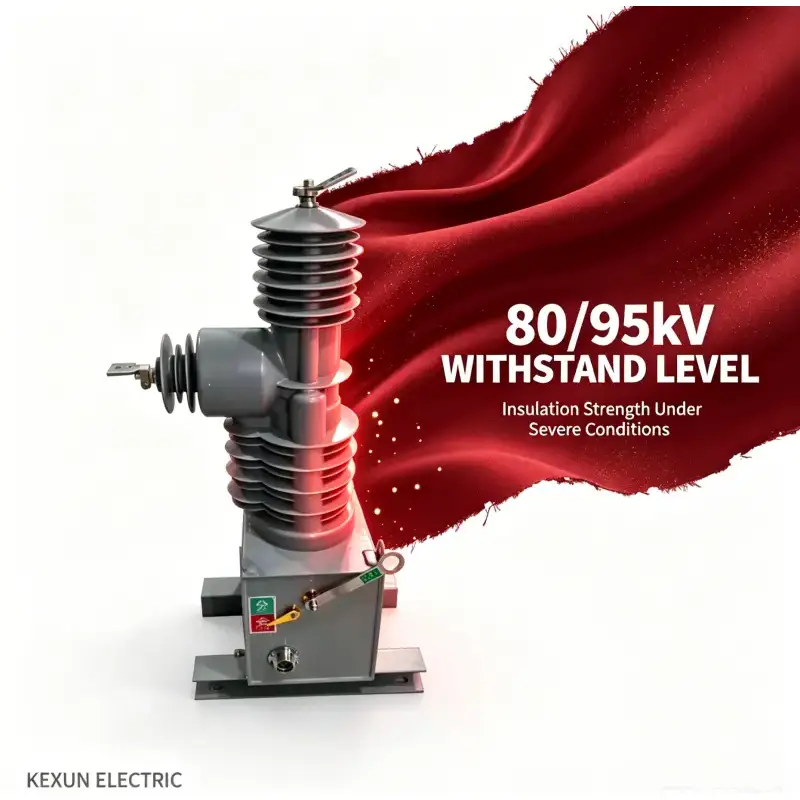

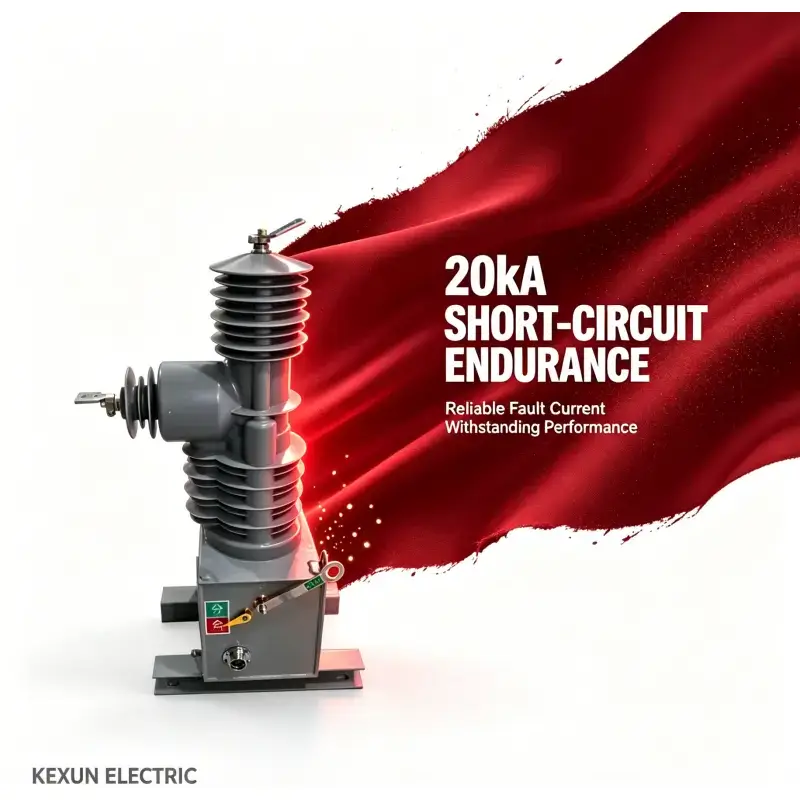

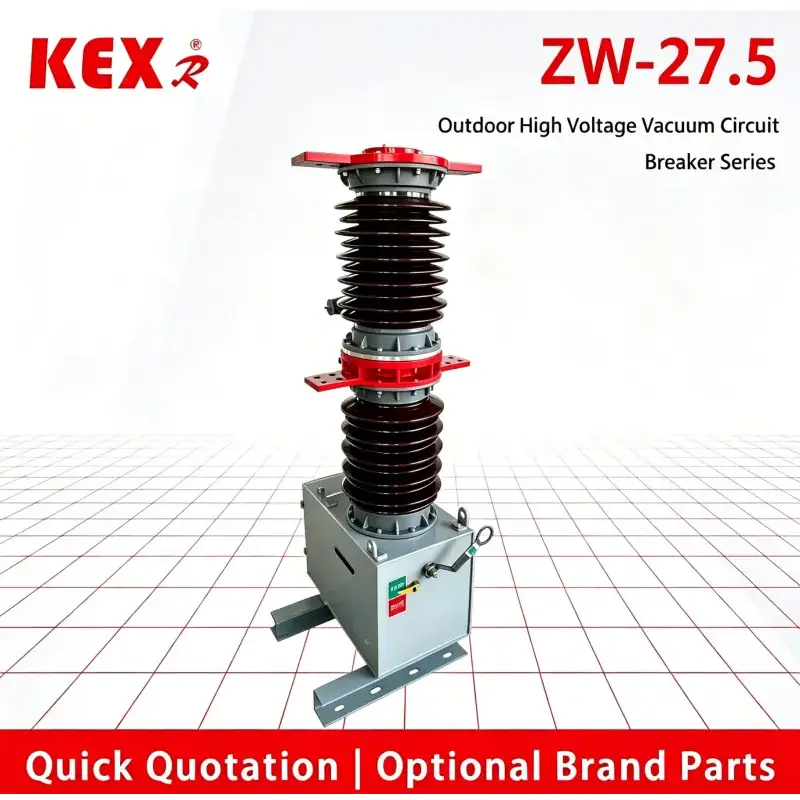

Lauko HV vakuuminis grandinės pertraukiklis

Produkto savybės

Itin didelis patikimumas

Visiškai nereikalaujantis priežiūros per visą gyvenimą.

Ilgas mechaninis ir elektrinis tarnavimo laikas.

Mažas dydis, lengvas svoris ir lengvas montavimas

 Su standartine relės apsauga ir greito automatinio užsidarymo funkcija.

Naudojant  ZW7-27.5 tipo lauko hv vakuuminio grandinės pertraukiklio sąlygas

¨ Temperatūra: -30℃–60℃；

¨ Aukštis: mažesnis nei 2000 m

¨ Vėjo greitis:≤34m/s；

¨ Taršos laipsnis: Ⅳ级；

¨ Laikymo temperatūra: -40 ℃ - 85 ℃.

Pagrindinis techninis VCB parametras

Pagrindinis mechaninis pertraukiklio parametras

Grandinės pertraukiklio sandara ir veikimo principas

ZW7-27.5 Lauko hv vakuuminis grandinės pertraukiklis daugiausia sudarytas iš integruoto sandaraus poliaus, srovės transformatoriaus, spyruoklinio veikimo mechanizmo ir dėžutės. Šio tipo grandinės pertraukiklis yra miniatiūrinis. Tuo pačiu metu jame yra rankinis avarinio stabdžių atleidimo įtaisas. Srovės transformatorių galima pasirinkti pagal vartotojo poreikius.

Vakuuminio jungiklio ZW7-27.5 Outdoor hv valdymą užbaigia išmanusis valdymo blokas. Jungiklio įjungimas-išjungimas gali būti vykdomas lokaliai, taip pat jis gali būti valdomas nuotoliniu būdu per ryšio sąsają. Kita grandinės pertraukiklio informacija taip pat gali būti perduodama į valdymo centrą, o ryšio kanalas gali būti kabelis, šviesolaidis, GPRS/CDMA, GSM ir kt. Vakuuminio jungiklio ZW7-27.5 Outdoor hv valdymą užbaigia išmanusis valdymo blokas. Jungiklio įjungimas-išjungimas gali būti vykdomas lokaliai, taip pat jis gali būti valdomas nuotoliniu būdu per ryšio sąsają. Į valdymo centrą gali būti perduodama ir kita grandinės pertraukiklio informacija, o ryšio kanalas gali būti kabelis, šviesolaidis, GPRS/CDMA, GSM ir kt.

Išmanusis valdymo blokas yra sumontuotas arti grandinės pertraukiklio ir valdymo kabeliu sujungiamas su grandinės pertraukikliu. Išmaniojo valdymo bloko maitinimas yra padalintas į pagrindinį maitinimo šaltinį ir parengties maitinimo šaltinį. Pagrindinis maitinimo šaltinis yra AC arba DC 220V, kuris gaunamas aukštos įtampos linija per PT. Atsarginį maitinimą užtikrina baterija (įmontuota išmaniojo valdymo bloko dėžutėje). Normaliai dirbant pagrindinis maitinimo šaltinis įkrauna atsarginį maitinimo šaltinį; Praradus pagrindinį maitinimo šaltinį, atsarginis maitinimo šaltinis vis tiek gali užbaigti grandinės pertraukiklio valdymą ir kitas valdymo bloko operacijas. Atsarginis maitinimo šaltinis (kai pilnai pakrautas) gali išlaikyti visą mašiną ne mažiau kaip 48 valandas.

Grandinės pertraukiklio veikimo mechanizmas turi rankinę avarinio išjungimo rankenėlę, skirtą avariniam išjungimui, kai sugenda valdymo sistema arba maitinimas.

2.1. Grandinės pertraukiklio veikimo principas ir procesas

2.1.1 lanko gesinimo principas:

ZW37-27.5 Lauko hv vakuuminis grandinės pertraukiklis pritaiko vakuuminį pertraukiklį su vakuumu kaip lanko gesinimo ir izoliacinė terpė, pasižyminti itin dideliu vakuumo laipsniu. Kai veikiant valdymo mechanizmui elektra išjungiami judantys ir statiniai kontaktai, tarp kontaktų susidarys vakuuminis lankas. Tuo pačiu metu dėl specialios kontaktų struktūros tarpe tarp kontaktų taip pat bus sukurtas atitinkamas išilginis magnetinis laukas, kuris paskatins vakuumo lanką išlikti difuziniu, o lankas tolygiai paskirstytas kontaktiniame paviršiuje, kad būtų išlaikyta žema lanko įtampa. Kai srovė natūraliai kerta nulį, likutiniai jonai, elektronai ir metalo garai gali susijungti arba kondensuotis ant kontaktinio paviršiaus ir ekrano per mikrosekundžių eilę. Kadangi vakuuminiam lankui valdyti naudojamas išilginis magnetinis laukas, vakuuminis grandinės pertraukiklis turi stiprią ir stabilią savybę nutraukti srovę.

2.1.2 Saugykla:

ZW7-27.5 Outdoor hv vakuuminio grandinės pertraukiklio atidarymo ir uždarymo energija yra saugoma didelio našumo ir sumontuota išmaniojo valdiklio dėžutėje. Atidarant ir uždarant. Įkrovimo laikas yra ne ilgesnis kaip 10 s, o kondensatoriaus įtampos paklaida yra ≤1 V, tiekiama iš valdymo bloko pagrindinio maitinimo šaltinio arba atsarginio maitinimo šaltinio.

2.1.3 Uždarymas: Paspauskite išmaniojo valdymo bloko įjungimo mygtuką vietoje arba nuotolinio valdymo pulteliu suaktyvinkite valdymo mechanizmo įjungimo ritę, kad geležinė šerdis nukreiptų judantį grandinės pertraukiklio kontaktą, kad įsijungtų nurodytu greičiu. Nusprendus, kad grandinės pertraukiklis yra uždarymo padėtyje, valdymo kilpa automatiškai išjungia uždarymo ritės maitinimą. Šiuo metu geležinė šerdis yra uždarymo pusėje dėl nuolatinio magneto veikimo. Išjungus uždarymo ritę, ji gali ne tik įveikti grandinės pertraukiklio kontaktinės spyruoklės reakcijos jėgą, bet ir turėti uždarymo savaiminio sulaikymo jėgą, kad grandinės pertraukiklį būtų galima patikimai laikyti uždarymo padėtyje.

2.1.4 Atidarymas: Paspauskite išmaniojo valdymo bloko išjungimo mygtuką vietoje arba suaktyvinkite valdymo mechanizmo išjungimo ritę nuotolinio valdymo pulteliu išjungdami, kad įveiktumėte nuolatinio magneto savilaikę jėgą uždarymo pusėje, o išjungimo spyruoklė trauktų geležinę šerdį, kad judantis išjungimo grandinės pertraukiklio kontaktas būtų nukreiptas į nurodytą greitį. Nusprendus, kad grandinės pertraukiklis yra atsidarymo padėtyje, valdymo kilpa automatiškai išjungia atidarymo ritės maitinimą, o šiuo metu geležinė šerdis dėl atidarymo spyruoklės traukimo jėgos lieka atidarymo pusėje, kad grandinės pertraukiklis būtų patikimai laikomas atsidarymo padėtyje.

2.1.5 Rankinis avarinio stabdžio atidarymo veiksmas:

Kai grandinės pertraukiklis yra uždarymo padėtyje, laikykite nuspaudę grandinės pertraukiklio rankinio išjungimo mygtuką izoliuojančiu valdymo strypu ir patraukite žemyn, o grandinės pertraukiklis gali išsijungti tam tikru greičiu, kuris gali užtikrinti, kad grandinės pertraukiklis gali patikimai išjungti vardinę apkrovos srovę.
