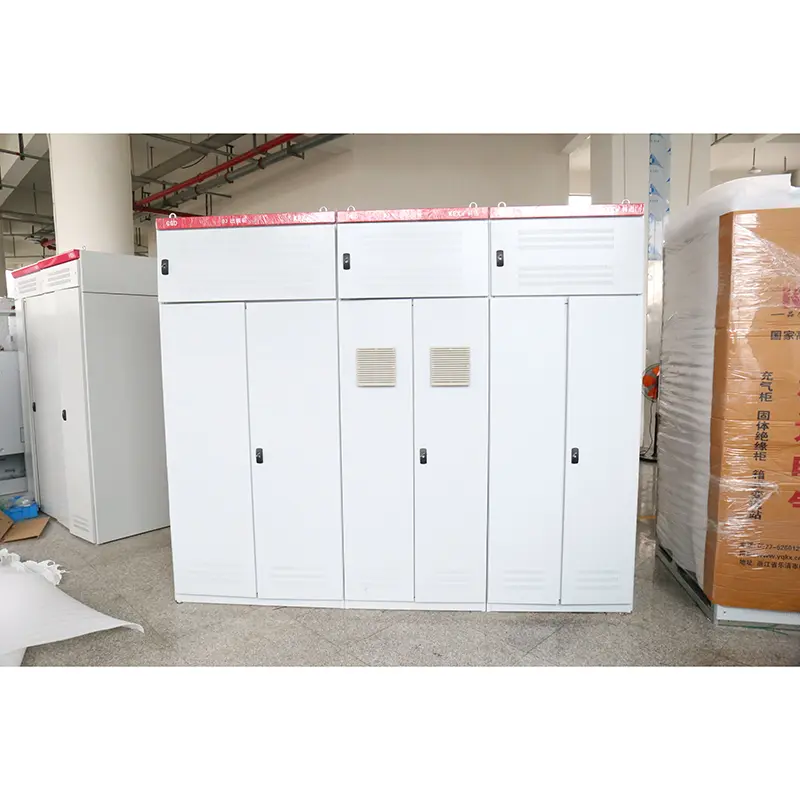

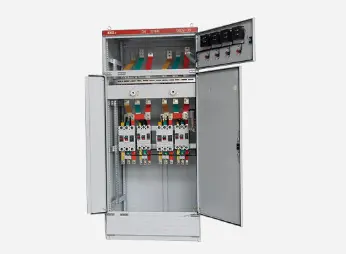

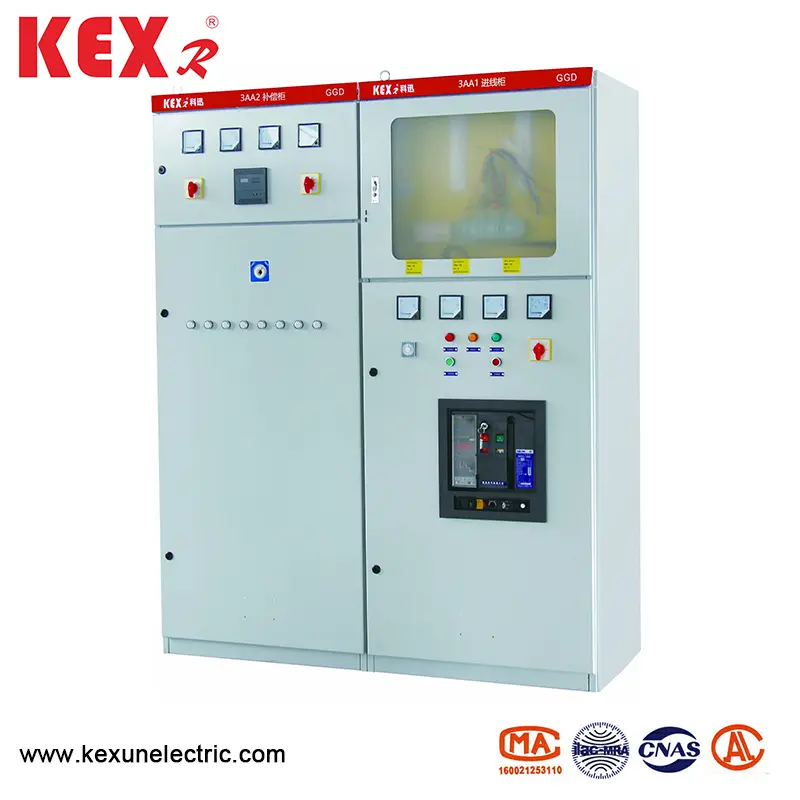

Kintama žemos įtampos paskirstymo spintelė

● Taikymo sritis

„GGD AC“ žemos įtampos paskirstymo spintelės yra naujos rūšies žemos įtampos paskirstymo spintelės, sukurtos pagal saugos, ekonomikos, racionalumo ir patikimumo principą pagal Energetikos ministerijos kompetentingų viršininkų reikalavimus ir daugumą energijos vartotojų bei projektavimo skyrių. Produktas pasižymi didelio lūžio talpos, gero dinaminio ir šiluminio stabilumo, lanksčios elektros schemos, patogaus derinio, serijos, stipraus praktiškumo, naujos struktūros ir aukšto apsaugos lygio charakteristikos ir gali būti naudojamas kaip atnaujintas žemos įtampos skirstomojo įrenginio produktas. GGD kintamosios srovės žemos įtampos paskirstymo spintelė atitinka IEC439 žemos įtampos skirstomuosius įrenginius ir valdymo įrenginius, GB7251 žemos įtampos skirstomuosius įrenginius ir kitus standartus.

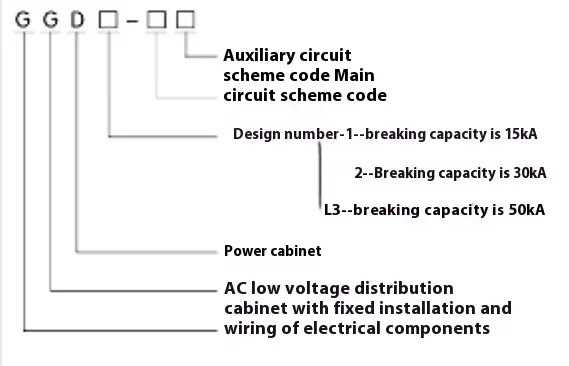

● Modelio reikšmė

● Elektrinis našumas

◆ Pagrindiniai elektriniai parametrai

◆ Pagrindinė grandinės schema

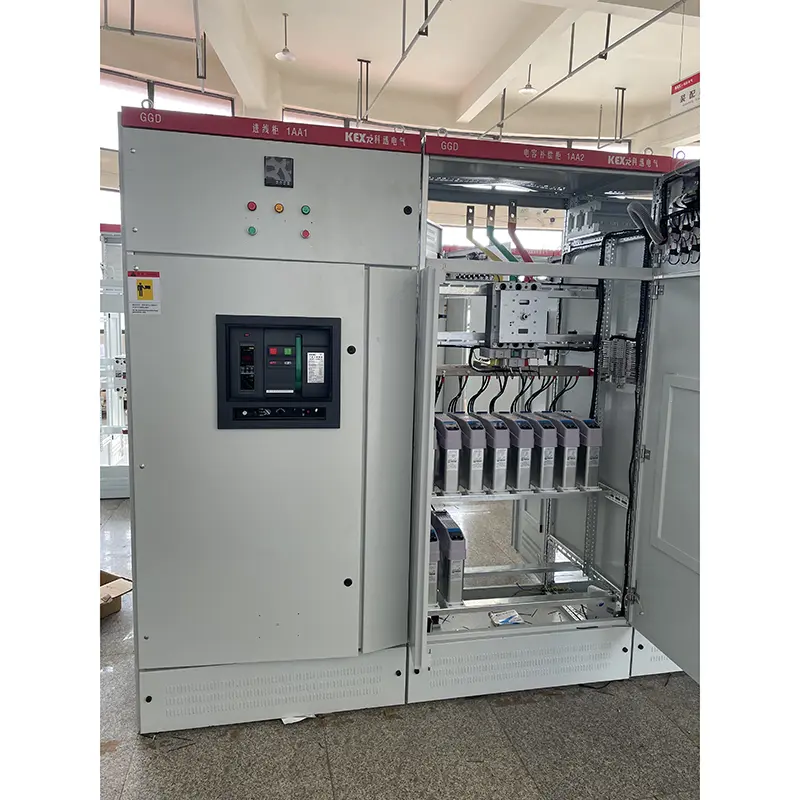

Yra 129 schemos ir 298 GGD AC žemos įtampos paskirstymo spintelės pagrindinės grandinės specifikacijos (išskyrus schemas ir specifikacijas, gautas iš pagalbinių grandinių funkcinių pokyčių ir valdymo įtampos pokyčių). Tarp jų GGD1 turi 49 schemas ir 123 specifikacijas. GGD2 turi 53 schemas ir 107 specifikacijas. GGD3 modelis turi 27 schemas ir 68 specifikacijas. Pagrindinė grandinės schema buvo pasirinkta prašant daugumos projektavimo ir naudojimo departamentų nuomones, kurios padidino elektrinių reikalingos schemą. Įvertinta srovė iki 3150A, tinkama paskirstymo transformatoriams 2000 kVV ir žemiau. Be to, siekiant patenkinti reaktyviosios galios kompensavimo poreikius, suprojektuoti GGJ1 ir GGJ2 perdavimo kompensavimo spintelės, kurių iš viso 4 pagrindinės grandinės schemos ir 12 specifikacijų.

◆ Pagalbinė grandinės schema

Pagalbinės grandinės dizainas yra padalintas į dvi dalis: maitinimo šaltinio schemą ir elektrinės schemą. BGD spintelėje yra pakankamai vietos, kad būtų galima įdiegti antrinius komponentus. Tuo pačiu metu NLS taip pat sukūrė specialų LM23D srovės transformatorių, kad patenkintų elektrinių ir specialiųjų vartotojų poreikius, kai pritvirtinant relių apsaugą.

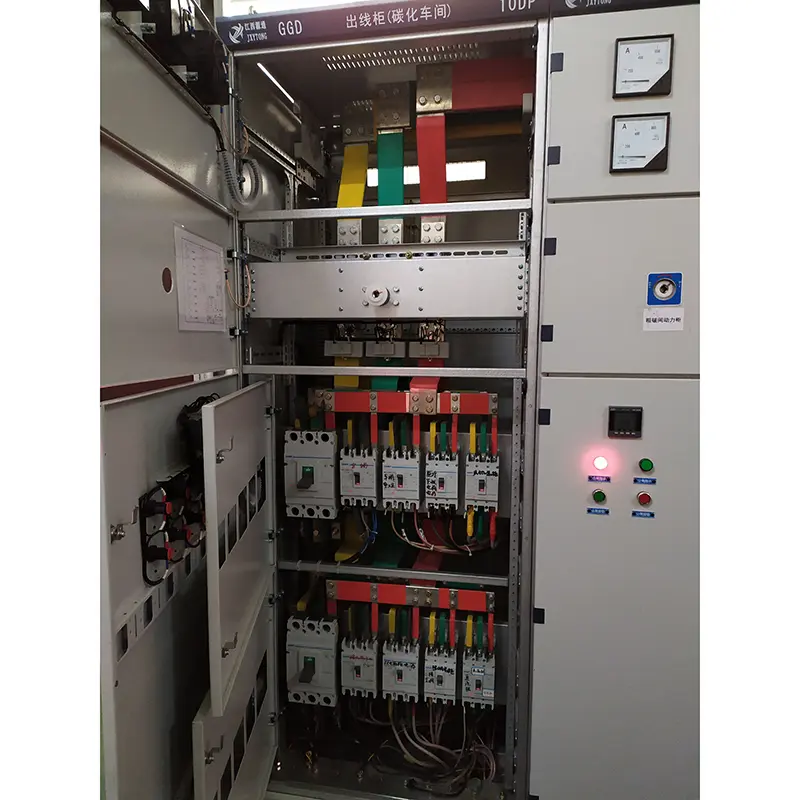

◆ Pagrindinė autobuso juosta

Atsižvelgiant į kainų santykį ir vario keitimo į aliuminį, gali būti naudojama, kai vardinė srovė yra mažesnė nei 1500A, o dviguba vario magistralė gali būti naudojama, kai vardinė srovė yra didesnė nei 1500 A. Gamintojas gamina prototipą pagal šį reglamentą ir išlaiko tipo testą. Be abejo, gamintojas taip pat gali pakeisti aliuminio magistralę varine magistrale ta pačia srove, atsižvelgiant į vartotojų reikalavimus. Visi autobusų paviršiai yra apdorojami tvenkinio alavo procesu

◆ Elektros komponentų pasirinkimas

▶ GGD tipo kintamosios srovės žemos įtampos paskirstymo spintelė daugiausia naudoja pažangius elektrinius komponentus, kuriuos Kinijoje galima masiškai gaminti. Tuo pačiu metu, atsižvelgiant į ekonomikos ir racionalumo principą, kai kurie turimi seni produktai, tokie kaip DZ10D ir D220, yra rezervuoti visapusiškai įvertinti galimybes, o pasenę produktai nėra parinkti.

▶ „HD13BX“ ir „HS13BX Rotary“ valdomi peilių jungikliai yra specialūs komponentai, kuriuos suprojektavo NLS, kad patenkintų unikalios BGGD spintelės struktūros poreikius. Jie keičia mechanizmo veikimo režimą ir išlaiko senų produktų pranašumus ir yra praktiniai elektriniai komponentai.

▶ Jei projektavimo skyrius pasirenka naujus elektrinius komponentus, turinčius geresnį našumą ir pažangesnes technologijas, atsižvelgiant į vartotojų poreikius, GGD tipo kintamos srovės žemos įtampos paskirstymo spintelė turi gerą montavimo lankstumą, ir paprastai tai nesukels sunkumų gamybos ir montavimo metu dėl atnaujintų elektrinių komponentų.

▶ Norėdami dar labiau pagerinti pagrindinės grandinės dinaminį stabilumą, NLS suprojektavo ZM kombinuotą magistralės spaustuką ir Izoliacijos atramą GGD spintelei. Autobusų juostos spaustukas yra pagamintas iš aukšto stiprumo ir didelės spalvos pp0 lydinio medžiagos, turinčios didelę izoliacijos stiprumą, gerą savarankišką našumą ir unikalią struktūrą. Jį galima lengvai sujungti į vieną autobusų juostos spaustuką arba dvigubą magistralės juostos spaustuką tik sureguliavus statybinį bloką. Izoliacinė atrama yra rankovių tipo, suformuotos su jungiausiais ir dideliais stiprumais, o tai išsprendžia senų gaminių nepakankamo šliaužimo atstumo trūkumą.

● Įdiegimas ir naudojimas

Po to, kai produktas atvyks į priėmimo vietą, jis pirmiausia turėtų patikrinti, ar pakuotė nepažeista, ir pranešti atitinkamiems departamentams, kad būtų galima rasti priežastis, kai randamos problemos. Produktams, kurie nėra nedelsiant sumontuoti, jie turėtų būti dedami į tinkamas vietas pagal įprasto naudojimo sąlygų nuostatas.

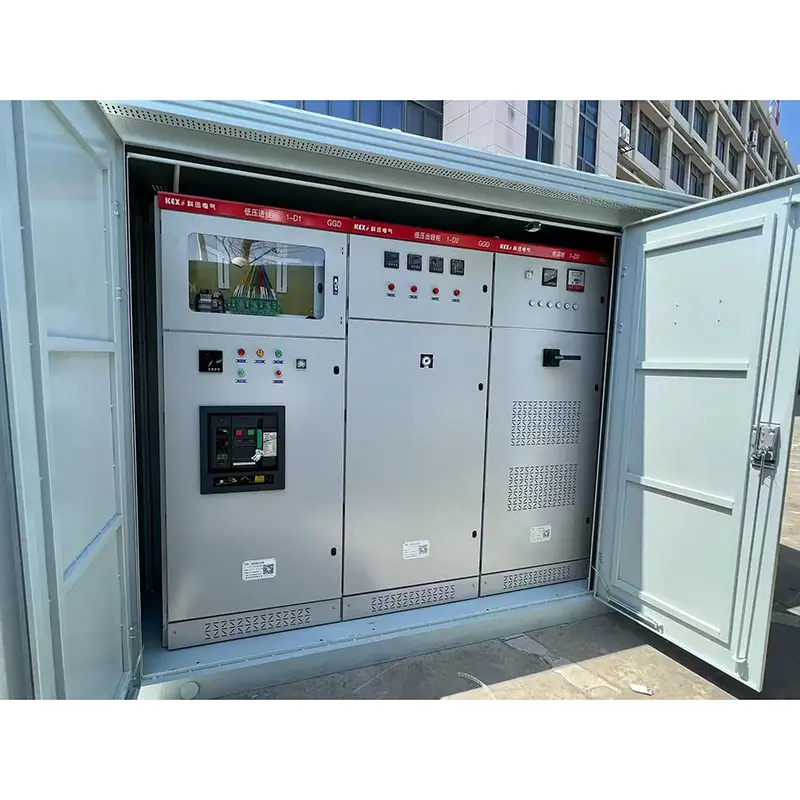

◆ Produkto diegimas

 Produktų montavimas atliekamas pagal diegimo schemą (žr. Pridedamą paveikslą), o pagrindinį kanalo plieną ir varžtus teikia vartotojai. Kai pagrindinė magistralė montuojama į visą eilę su skardos danga, sutampantis paviršius turi būti suremontuotas ir išlygintas, išvalytas, padengtas neutraliu vazelinu arba paimtas kitomis priemonėmis, o po to pritvirtinamas varžtais.

◆ Produktai turi būti tikrinami ir išbandomi šiems elementams po montavimo ir prieš pradedant veikti.

▶ Patikrinkite, ar viršutiniai spintelės dažai nukrito ir ar spintelė yra sausa ir švari.

▶ Ar elektrinių komponentų veikimo mechanizmas yra lankstus, ir neturėtų būti jokios trukdymo ar per didelės veikimo jėgos.

▶ Ar pagrindinių ir pagalbinių pagrindinių elektrinių prietaisų kontaktų įjungimas yra patikimas ir tikslus.

▶ Ar prietaisų indikacijos ir transformatoriaus santykis ir poliškumas yra teisingi.

▶ Ar autobuso jungtis yra gera ir ar izoliacija palaiko, montavimo dalys ir priedai yra montuojami tvirtai ir patikimai.

▶ Ar pagalbinis kontaktas atitinka reikalavimus, ar saugiklio pagrindinės saugiklio specifikacija yra teisinga, ar relės nustatymo vertė atitinka projektavimo reikalavimus ir ar veiksmas yra patikimas ir tikslus.

▶ Ar grandinės kontaktas atitinka elektros schemos diagramos reikalavimus.

▶ Ar apsaugos grandinės sistema atitinka reikalavimus.

▶ Naudokite 500 voltų megohmmetrą, kad išmatuotumėte atsparumo izoliacijos vertei ne mažesnę kaip 1 megohmmetrą.

◆ Atsargumo priemonės naudoti

(1). Šis produktas nėra sumontuotas prie sienos, valdomas iš vienos pusės (priekinės pusės) ir prižiūrimas dvigubomis durimis. Tik kvalifikuoti profesionalai gali patekti arba atidaryti produkto priežiūros kanalą ir spintelės duris, kad galėtų eksploatuoti, tikrinti ir priežiūrą.

(2). Oro perjungimas po daugelio kartų padarys pagrindinius kontaktinius vietinius nudegimus ir gamins anglies medžiagas, padidins kontaktinį pasipriešinimą, turėtų būti reguliari, kad būtų galima prižiūrėti ir taisyti oro jungiklį pagal jo eksploatavimo instrukcijas.

◆ Gamintojas pateikia šiuos dokumentus ir priedus tiekdamas:

▶ Pakuočių sąrašas

▶ Produkto sertifikatas

▶ Naudojimo instrukcijos

▶ Gamyklos bandymo ataskaita

▶ Atitinkami elektriniai brėžiniai

▶ Kabineto durų raktai, valdymo rankenos ir atsarginės dalys, nurodytos sutartyje.

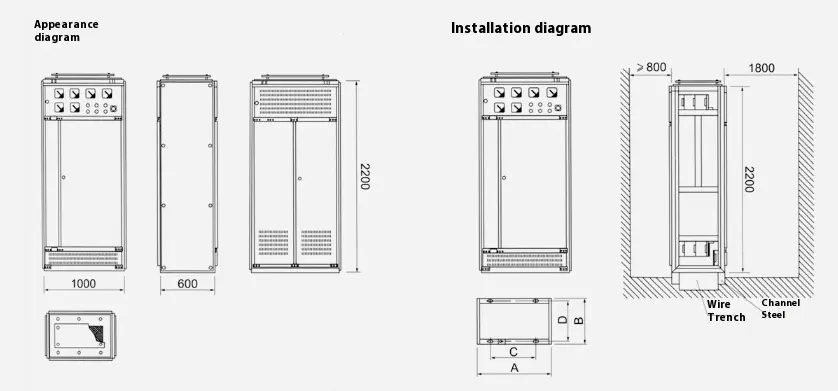

● GGD tipo AC tipo žemos įtampos paskirstymo spintelės kontūro ir montavimo schema
