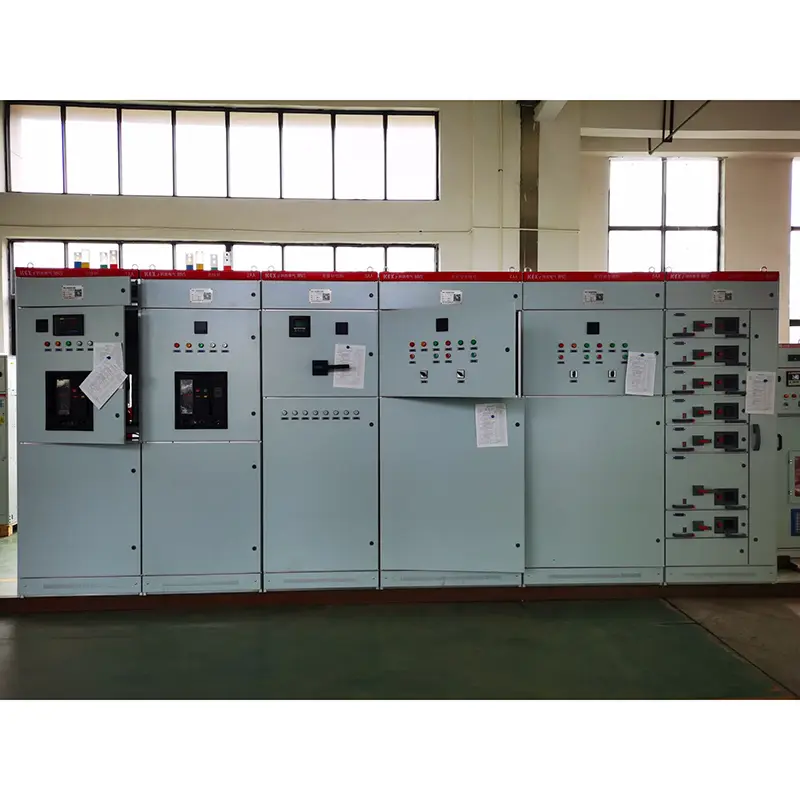

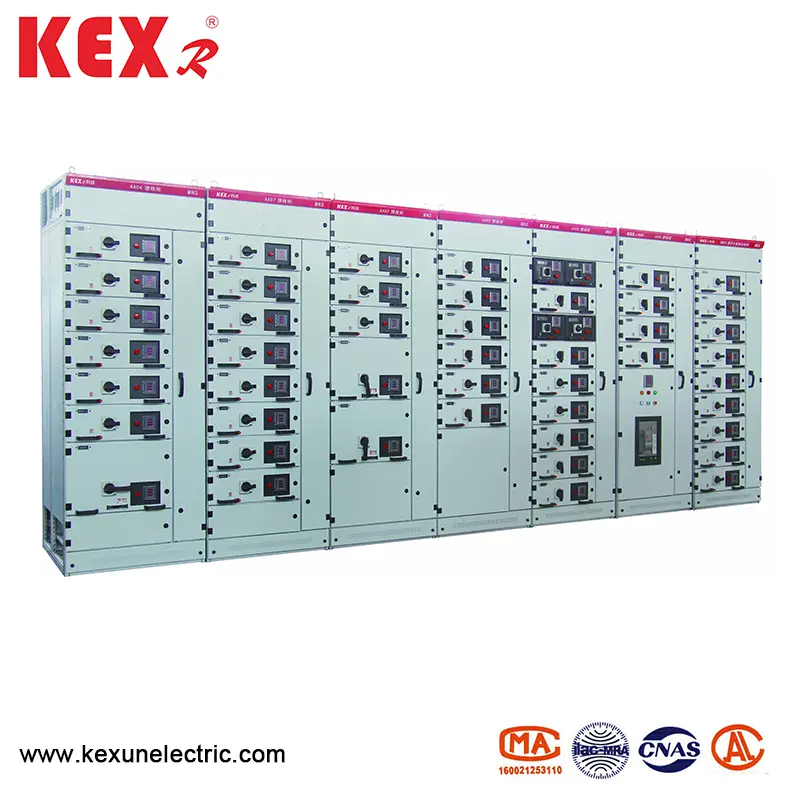

Mažos įtampos galios paskirstymo spintelė

● Standartai

MNS tipas Žemos įtampos galios paskirstymo spintelė atitinka Nacionalinius GB7251.1 mažos įtampos skirstomųjų įrenginių ir JB/T9961 žemos įtampos ištraukimo standartus ir tarptautinius profesionalius standartus, tokius kaip IEC439-1.VDE0660 V dalis.

● MNS tipo žemos įtampos galios paskirstymo spintelė naudojant sąlygas

▶ Aplinkos temperatūra ： -5 ~ 40 ℃ ， 24h vidutiniškai mažesnis nei 35 ℃

▶ Atmosferos sąlygos: Oras švarus, o santykinė drėgmė neturėtų viršyti 50%, esant aukščiausiam +40 ℃ temperatūrai. Esant žemesnei temperatūrai, leidžiama didesnė santykinė drėgmė, pavyzdžiui, 90%, esant +20 ℃, tačiau reikia atsižvelgti į temperatūros pokyčius, o retkarčiais gali atsirasti kondensacija.

▶ Aukštis: Mažiau nei 1000 m, MNS tipo žemos įtampos galios paskirstymo spintelė yra tinkama transportavimui ir laikymui tokioje temperatūroje: nuo -25 ℃ iki +55 ℃, ir per 24 valandas jis gali pasiekti +70 ℃ per 24 valandas. Esant šioms ekstremalioms temperatūroms, prietaisas neturėtų būti pažeistas negrįžtamai, ir jis turėtų veikti normaliai.

▶ Jei aukščiau nurodytos sąlygos negali būti įvykdytos, ji turi būti išspręsta konsultuojant su vartotoju ir Kexun.

▶ Kai šis prietaisas naudojamas jūros naftos gręžimo ir gamybos platformose bei atominėse elektrinėse, techninė sutartis pasirašoma atskirai.

● Pagrindiniai MNS tipo žemos įtampos galios paskirstymo spintelės techniniai parametrai

◆ Elektros veikimas

◆ IP laipsnis

Laikykitės IEC529 ir DIN40050 standartų. IP30 apsaugo didesnes kietas medžiagas nei φ φ2,5 mm, IP40 apsaugo kietų medžiagų didesnes nei φ 41,0 mm, o IP54 apsaugo nuo dulkių ir purslų bet kuria kryptimi (prašome pasikonsultuoti su gamintoju užsakydami IP54 apsaugos lygį).

◆ Spintelės struktūra

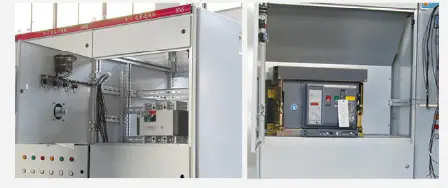

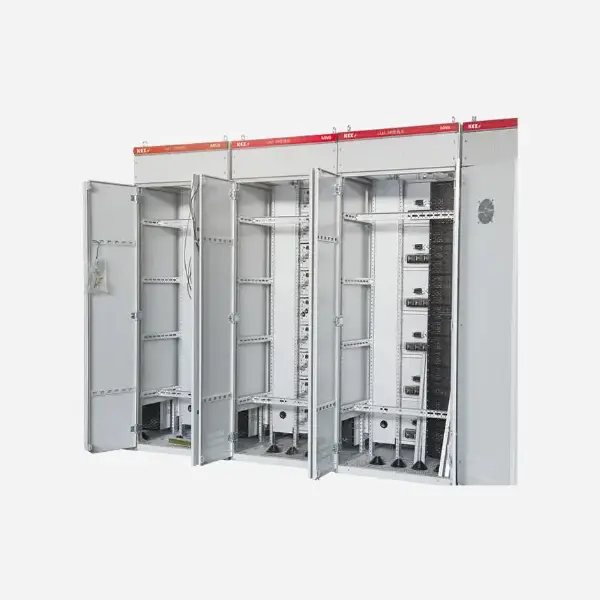

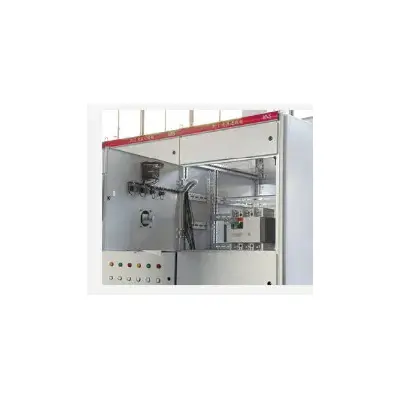

Pagrindinę žemos įtampos galios paskirstymo spintelės struktūrą sudaro C formos profiliai. C sekcija formuojama lenkdama plieninę plokštelę, kai modulio tvirtinimo anga E = 25 mm. Visos spintelės ir vidinės pertvaros yra cinkuotos ir išgrynintos. Aplink durų plokštes šoninės plokštės yra pagamintos iš aukštos įtampos elektrostatinio purškimo. Pagrindinės spintelės struktūros skaitykite žemiau esančiame paveikslėlyje.

◆ Perjunkite spintelės tipą

1. Atstumas tarp galios paskirstymo centrų (PC1: EMAX, MT, 3WN, AH, ME serijos grandinės pertraukikliai gali būti naudojami.

2. Variklio valdymo centrinė spintelė (MCC): Jis surinktas dideliais ir mažais stalčiais, o pagrindinis kiekvienos kilpos jungiklis priima aukšto lygio plastikinių dėklų grandinės pertraukiklį arba sukamąjį apkrovos jungiklį su saugikliu. Automatinis galios koeficiento kompensavimo spintelė (su rankiniu, automatiniu ir nuotoliniu galios koeficiento kompensavimo įtaisais)

◆ Galios paskirstymo centro (PC) spintelė

◆ B Variklio valdymo centro (MCC) spintelė

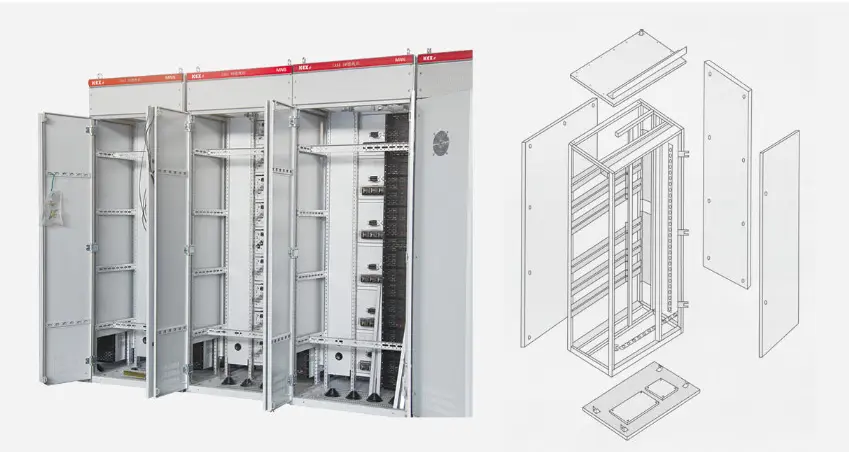

◆ Spintelės rėmo struktūra, sudaryta iš C formos profilių

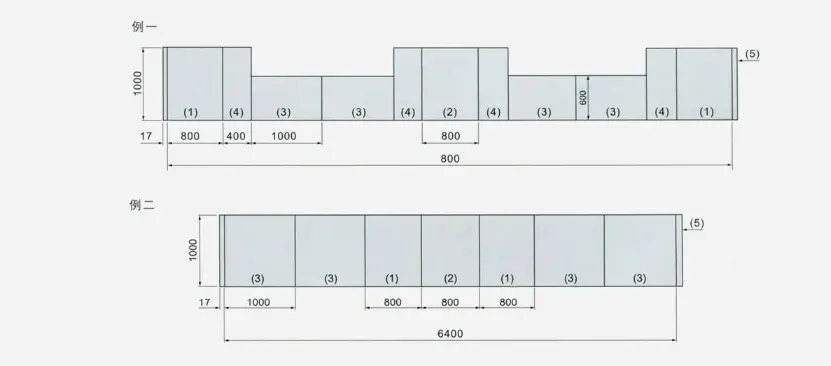

◆ MNS tipo žemos įtampos galios paskirstymo spintelės schema

● Spintelės skaidinio dizainas

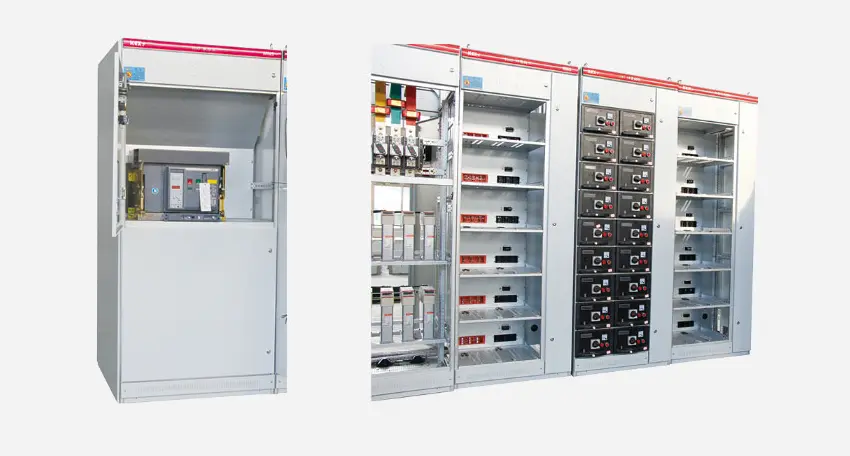

◆ Galios paskirstymo centras (PC)

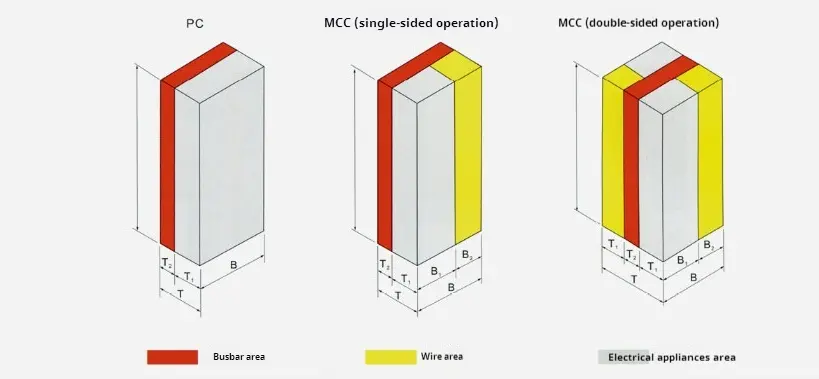

(1) kompiuterio spintelė yra padalinta į tris skyrius; Horizontalus autobusų skyrius: kabineto gale; Funkcinio bloko skyrius: priekinėje viršutinėje spintelės dalyje arba priekinėje kairėje spintelės pusėje;

(2) Segmentavimo priemonės: horizontalus magistralės skyrius ir funkcinio bloko skyrius yra atskirti plieninėmis plokštelėmis. Valdymo kilpos skyrius yra atskirtas nuo funkcinio bloko skyriaus liepsnos atsargas polifenileno eterio plastiko dangtis.

(3) Spintelėje įrengtą rėmo grandinės pertraukiklį galima rankiniu būdu valdyti už kabineto uždaroje būsenoje. Stebėkite grandinės pertraukiklio atidarymo ir uždarymo būseną ir nuspręskite, ar grandinės pertraukiklis yra bandymo padėtyje, ar darbinė padėtis pagal veikimo mechanizmo ir durų padėties santykį.

(4) Tarp pagrindinės grandinės ir pagalbinės grandinės yra suprojektuota atskyrimo struktūra. Ant plastikinės plokštės yra sumontuoti pagalbiniai elektros blokai, susidedantys iš skaitiklių, signalo lemputės ir mygtukai, o dangtelis, pagamintas iš liepsnos atsargas poliuretano putplasčio plastikas, yra atskirtas nuo pagrindinės grandinės už lentos.

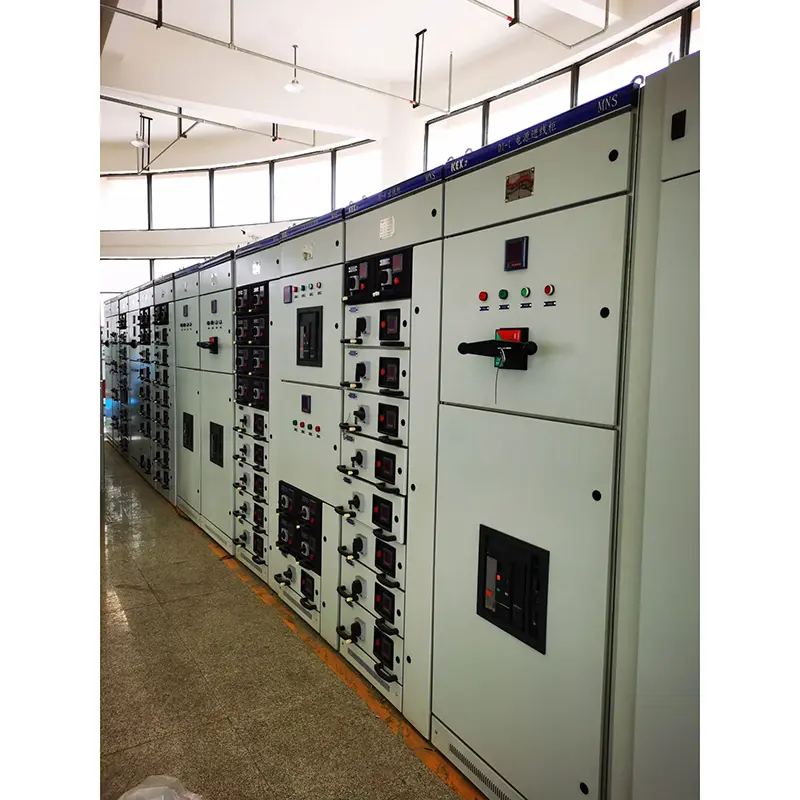

◆ Ištraukimo variklio valdymo centras ir mažas srovės galios paskirstymo centras (MCC)

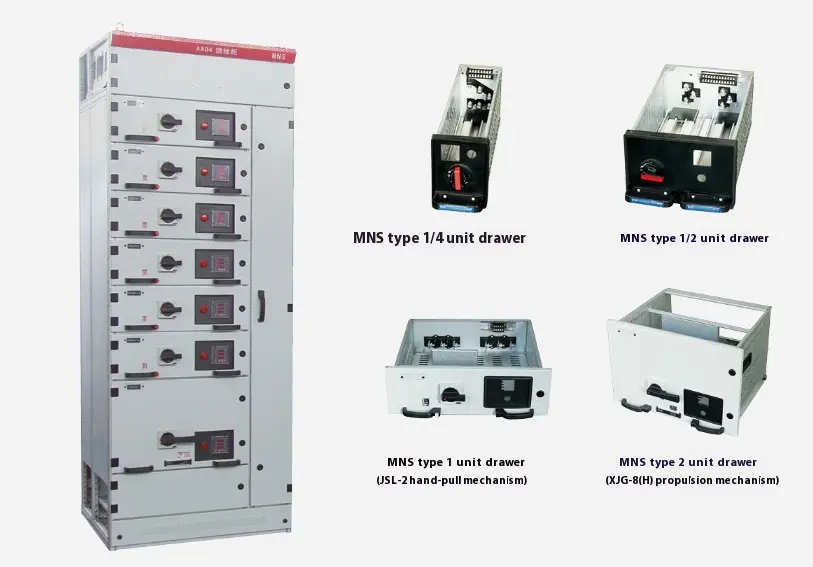

Stalčių tipo MCC spintelė yra padalinta į tris skyrius, būtent, horizontalų autobusų skyrių už spintelės, funkcinio bloko skyrius kairėje spintelės priekyje ir kabelio skyrius dešinėje spintelės priekyje. Horizontalus magistralės skyrius ir funkcinio bloko skyrius yra atskirti funkcinėmis lentomis, pagamintomis iš liepsnos sulaikymo putplasčio plastikų, o kabelio skyrius yra atskirtas nuo horizontalaus autobusų skyriaus ir funkcinio bloko skyriaus plieninėmis plokštelėmis. „MCCI Motor Control Center“) stalčiai yra suskirstyti į šiuos penkis tipus: 8E/4: aukštis 200 × plotis 150 × gylis 400 mm. 8e/2: aukštis 200 × pločio 300x gylis 400 mm. 8E: aukštis 200 × plotis 600 × gylis 400 mm. 16E: aukštis 400 × plotis 600 × gylis 400 mm. 24e: aukštis 600 × plotis 600 × gylis 400 mm.

◆ Galinio išleidimo jungiklio spintelės struktūra

Siekiant sumažinti jungiklio spintelės išdėstymo plotį, pagrindinė jungiklio spintelės magistralė yra horizontaliai sumontuota jungiklio spintelės viršuje, o galinė spintelės pusė yra kabelinė patalpa, kur prijungtos ir išeinantys kabeliai yra sujungti. Jungiklio spintelės priekis yra prietaisų kambarys, kuriame montuojami funkciniai skirstomųjų įrenginių vienetai. Šioje sistemoje kabelių kambarys jungiklio spintelės šone yra perkeltas į galinę spintelę, o tai labai sumažina jungiklio spintelės išdėstymo plotį, kad būtų toliau patenkinti pastotės erdvės išdėstymo reikalavimai.

Tiektuvo spintelė yra 600 mm pločio ir 1000/1200 mm gylio, o viršuje yra nepriklausomas pagrindinis autobusų kambarys, kuris yra išskirtas iš prietaisų kambario. Veiksmingas priekinio prietaiso kameros montavimo aukštis yra 72E (E = 25 mm), kurį nuo galinės kabelio kameros atskirti daugiafunkcine plokštė, visiškai naudojama jungiklio spintelės montavimo vieta su kompaktiška struktūra ir lanksčia vieneto konfigūracija. Kabelinėje kambaryje ant nugaros yra durys, kurias patogu montuoti ir prižiūrėti. Įeinančios spintelės plotis nustatomas atsižvelgiant į gaunamo įrenginio rėmo srovę. Rekomenduojamas plotis yra 400/600/800/1000 mm, o spintelės gylis yra 1000 mm.

● stalčių tipas

(1) 8E/4: Surinkite 4 stalčių vienetus 8e aukščio erdvėje.

(2) .8e/2: Surinkite 2 stalčių vienetus 8e aukščio erdvėje.

(3) 8E: surinkite stalčių bloką 8e aukščio erdvėje.

(4) 16E: surinkite stalčių bloką 16E aukštyje (400 mm).

(5) 24E: surinkite stalčių bloką 24E aukštyje (600 mm). Penkių rūšių stalčių vienetai gali būti surinkti atskirai spintelėje, taip pat gali būti naudojami mišriam surinkimui. Žemiau skaitykite žemiau esančioje lentelėje, kur yra maksimalus stalčių, kuriuos galima pritaikyti vienkartiniame surinkime, spintelėje.

◆ Elektrinis ir mechaninis stalčių susipynimas

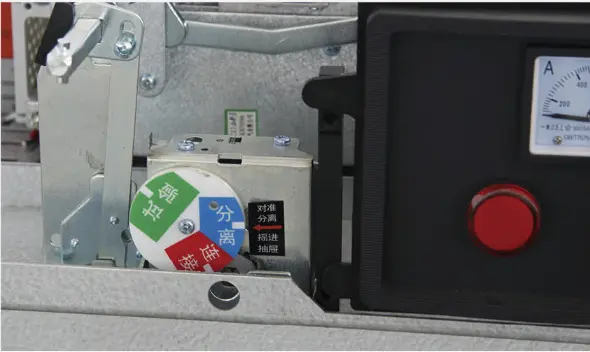

Stalčių bloke yra patikima mechaninė sujungimo padėtis, kurią valdo operacinė rankena ir yra akivaizdžios ir tikslios uždarymo, bandymo, brėžinio ir izoliacijos padėties. Žr. Veikimo mechanizmo funkcijos paveikslą. Norint sustiprinti atsargumo priemones, spynos gali būti pridėtos, kai veikimo rankena bus išdėstyta, ir galima pridėti iki trijų spynų, kaip parodyta kairiajame paveikslėlyje. Kai stalčių blokas bus įdiegtas, jis turi veikti griežtai, atsižvelgiant į operacijos funkciją ir padėtį, išvardytą 4 ir 5 paveiksluose, kitaip jis lengvai sugadins konstrukcines dalis, todėl naudodamiesi, prašome atkreipti dėmesį.

◆ 8E/4 ir 8E/2 Veikite jungiklio funkciją

◆ 8and 16e, 24E valdykite jungiklio funkciją

◆ Kombinacijos režimo schema

● Įdiegimas, naudojimas ir priežiūra

1. Kai įrenginys atvyksta į paskirties vietą, pirmiausia patikrinkite, ar pakavimo dėžutė baigta. Jei prietaisas nėra iš karto sumontuotas, jis turėtų būti laikomas sausoje ir švarioje vietoje.

2. Įrenginį rekomenduojama įrengti toliau nuo sienos, arba jį galima sumontuoti prie sienos. Montavimo pamatų plokštuma turėtų būti lygi, o pamatų kanalo plieno horizontali paklaida yra 1/1000, o bendras ilgio nuokrypis yra 3 mm ..

3. Visų laidžių dalių varžtų pritvirtinimui rekomenduojama naudoti 8.8 laipsnio ir įtempimo poveržlę, o rekomenduojamas priveržimo sukimo momentas parodytas žemiau esančioje lentelėje:

4. Kabelinės galvos apvalkalas ir tam tikras skaičius varinių jungčių, skirtų antrinei grandinei, tiekiami MCC schemos priedais. (Norint prisitaikyti prie šalto vario jungčių perdirbimo, antriniams kabeliams rekomenduojama naudoti daugialypius lanksčius laidus).

5. Prijunę laidą, prietaiso dugnas turėtų būti uždarytas, kad maži gyvūnai nenukryptų į spintelę ir sukeltų trumpų jungčių avarijas.

6. Po diegimo ar koregavimo, prieš pradėdami veikti, reikia atlikti šiuos patikrinimus ir testus:

▶ Patikrinkite, ar įrenginyje įdiegti elektros įranga ir valdymo laidai atitinka gamyklos brėžinių reikalavimus.

▶ Rankinis įvairių jungiklių veikimas turi būti lankstus, be anomalijų ar užstrigimo.

▶ Patikrinkite, ar mechaninio sujungimo mechanizmo ir elektrinio sujungimo įtaiso veiksmai yra teisingi ir patikimi, o tai turėtų atitikti sistemos reikalavimus.

▶ Patikrinkite, ar pagrindinės grandinės ir valdymo grandinės izoliacijos pasipriešinimas atitinka nurodytus reikalavimus.

▶ Patikrinkite, ar įrenginyje įdiegta elektros įranga yra gerai kontaktinė ir atitinka paties elektros prietaiso techninius reikalavimus.

▶ Patikrinkite, ar prietaiso viduje yra užsienio medžiagos ir ar įvairių dalių tvirtinimo varžtai yra laisvi.

◆ MCC ištraukimo instrukcijos:

(1) Tik po stalčiaus dugno teisingai patenka į kreiptuvą, jis gali būti įstumtas į spintelę, kitaip stalčius bus pažeistas arba jo negalima ištraukti.

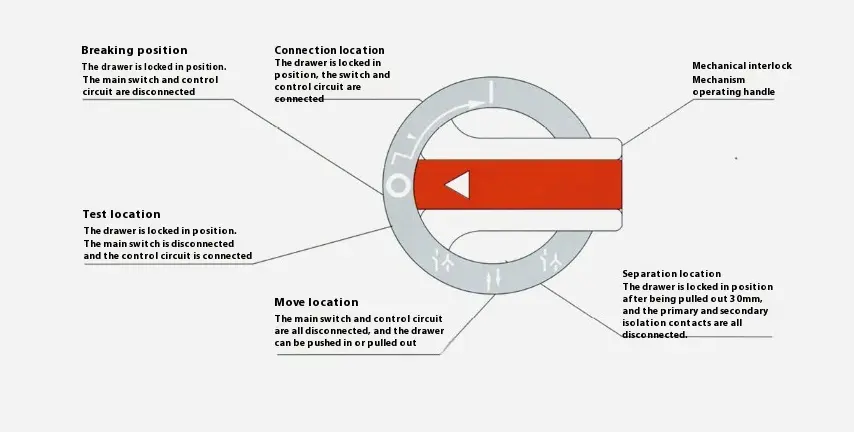

(2) Simbolių ir funkcijų skydelyje 8E/4 ir 8E/2 žr. 4 paveiksle. Rodyklė iš laužymo padėties „O“ į darbinę padėtį „I“ paveiksle rodo, kad operacinė rankena pirmiausia turėtų būti pastumta, o paskui pasukta iš „O“ į „I“. Grįžtant nereikia jo stumti, tiesiog pasukite rankeną „I“ į „O“, o po paleidimo - rankena.

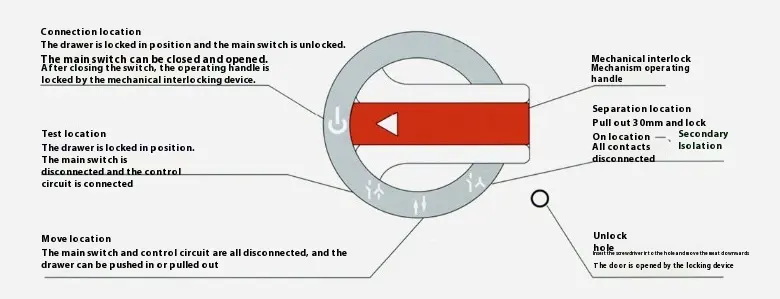

(3) 5E-24E stalčių skydelio simbolių ir funkcijų 5 paveiksle. Kai rankena pasiekia darbinę padėtį, mechanizmas išskiria pagrindinio jungiklio mechaninį užraktą, o tada pagrindinį jungiklį galima uždaryti ir atidaryti. Tačiau kai pagrindinis jungiklis uždaromas, negalima valdyti tarpusavyje susijusių mechanizmo rankenos. Ant durų apatiniame dešiniajame kampe yra nedidelis plastikinis dangtis, kuris atitinka ženklą, kuris yra durų atrakinimo mechanizmas. Veikimo procesas yra toks: kai stalčius yra darbinėje padėtyje, jei norite atidaryti duris, pirmiausia ištraukite mažą dangtelį, tada įkiškite atsuktuvą į skylę ir perkelkite skląsčio žemyn, kad atidarytumėte duris. Atidarę duris, būtinai uždenkite mažą plastikinį dangtelį, kitaip pradinis apsaugos lygis bus sunaikintas.

● Prietaisų gabenimas ir laikymas

▶ Įrenginiui neleidžiama apversti ir patirti stiprią vibraciją.

▶ Keliaujant prietaisui po išpakavimo reikia naudoti transportavimo kampo plokštelę, o įtrauktas dviejų plieninių laidų ir virvių kampas turėtų būti ≤1200. Jei naudojamas krautuvų sunkvežimis, ritinėlis ar laužo juosta, jo neleidžiama atlikti tiesiai ant prietaiso apatinės dalies.

▶ Kai įrenginys montuojamas vietoje, jei norite perkelti padėtį trumpam atstumui, galite jį įveikti keturiuose važiuoklės kampuose.

▶ Elektros produktai ir dalys neleidžiami išardyti valios įrenginyje.

▶ Reikėtų neleisti lietui sušlapti, o aplinkos temperatūra turėtų atitikti atitinkamas šios imties nuostatas.

● Produktų išsamumas

MNS tipo žemos įtampos galios paskirstymo spintelė yra pritvirtinta su pakavimo sąrašu, produkto sertifikatu, produkto instrukcijų vadovu ir būtinais brėžiniais, o durų raktas ir atsarginės dalys, pateiktos pagal atraminį sąrašą.
